工业设备做LCD停产替代时，经常会遇到这样的情况：原来使用#友达液晶屏，现在找到京东方、群创或者天马的同尺寸型号，分辨率一样，LVDS接口也能兼容，实际装机后显示完全正常。这时候项目工程师往往还会担心另一个问题：LCD品牌换了，整机以前做过的EMC测试还算不算有效？是不是必须重新送实验室，把所有项目再做一遍？

这个问题不能简单回答“换品牌就必须重测”，也不能认为“LCD只是显示器件，能点亮就不会影响EMC”。

更准确的判断应该是：跨品牌替代本身不是决定是否重做EMC的唯一条件，真正要看新LCD是否改变了整机的电磁特性，以及设备原来的认证、应用行业和变更管理要求。

如果只是同规格#LCD替换，显示接口、屏线、背光供电、安装位置和接地方式全部保持不变，EMC风险通常比较可控，不一定需要把整机全部测试项目从零重做；但如果同时改变了LVDS/eDP接口、背光驱动、屏线、触摸控制器、接地或者电源结构，那么即使新旧两块屏尺寸完全一样，也值得重新进行针对性的EMC验证。

很多人会认为LCD主要就是一块玻璃和背光，本身又不是无线设备，因此和EMC关系不大。实际工业LCD内部并没有这么简单。

一块TFT-LCD通常还包含TCON、Source/Gate Driver、电源转换电路以及LED背光驱动。主板与LCD之间还存在LVDS、eDP等高速数字信号。这些电路和线材都会产生不同程度的高频能量。

特别是LVDS和#eDP屏线，本身就是高速数字信号传输路径。如果跨品牌替代以后，新LCD内部接收电路、Pixel Clock、驱动时序或者负载发生变化，整机原来的辐射特征就可能发生一定变化。

背光也是类似情况。

原屏LED Driver的PWM频率可能与新屏不同，新屏背光功耗也可能更高；如果从300nit普通屏升级到1000nit高亮屏，甚至重新增加一块外置LED Driver，那么设备电源线上产生的开关噪声和高频谐波都可能发生变化。

所以工业屏对EMC的影响，通常不是因为“AUO换成BOE”或者“京瓷换成天马”这几个品牌名称发生变化，而是因为LCD背后的电气实现发生了变化。

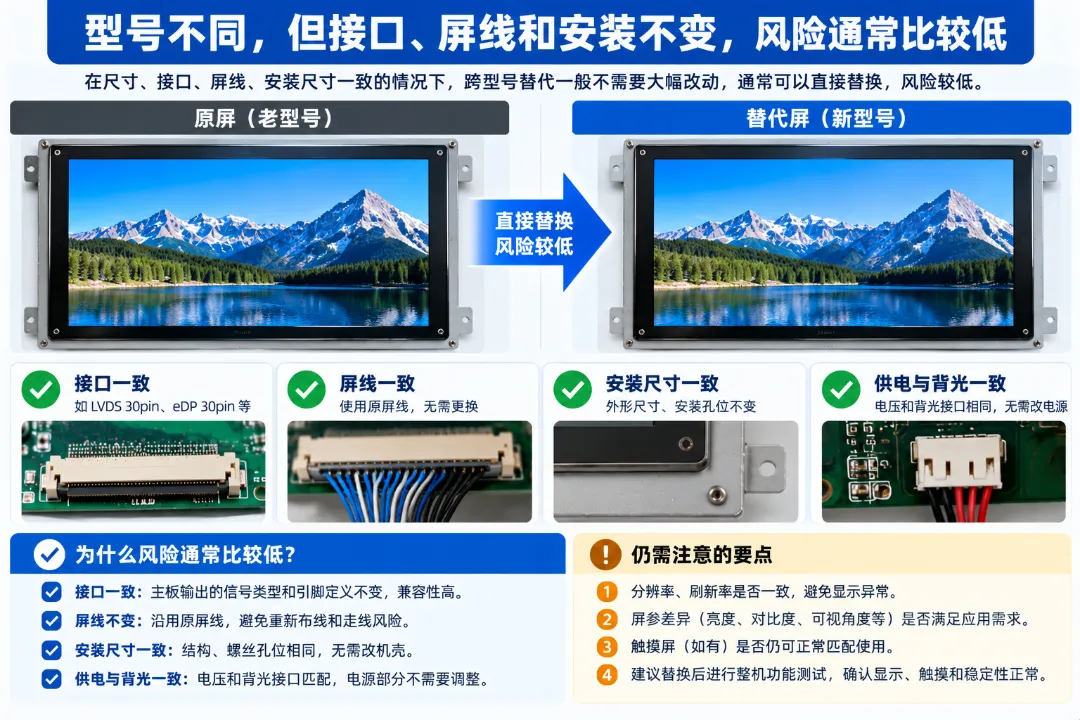

假设原设备使用一块15英寸1024×768 LVDS工业屏，因为原型号停产，现在换成另一个品牌的15英寸1024×768型号。

新旧屏保持相同的LVDS通道、分辨率、逻辑供电和背光输入，原来的屏线不用修改，线缆长度、走线路径、机壳安装、金属接地和触摸结构也完全没有改变。

这种情况属于跨品牌替代中相对风险较低的一类。

从工程角度看，不一定有必要因为Panel Logo变化就把已经完成的整套EMC测试全部重新跑一遍，但至少应该做一次变更评估加针对性的预兼容测试。

重点看替换前后最容易变化的项目，例如辐射发射，以及设备在静电、射频场等干扰条件下显示和触摸是否仍然稳定。

IEC 61000-6-4:2018针对工业环境的通用发射要求适用于工业场所内的电气电子设备；IEC 61000-6-2:2016则覆盖工业环境中的抗扰度。如果某类设备存在专门的产品或产品族EMC标准，则应优先按照相应产品标准判断，而不是机械套用通用标准。

所以，同规格跨品牌替代不等于自动触发“整套重测”，但也不建议完全不做验证。

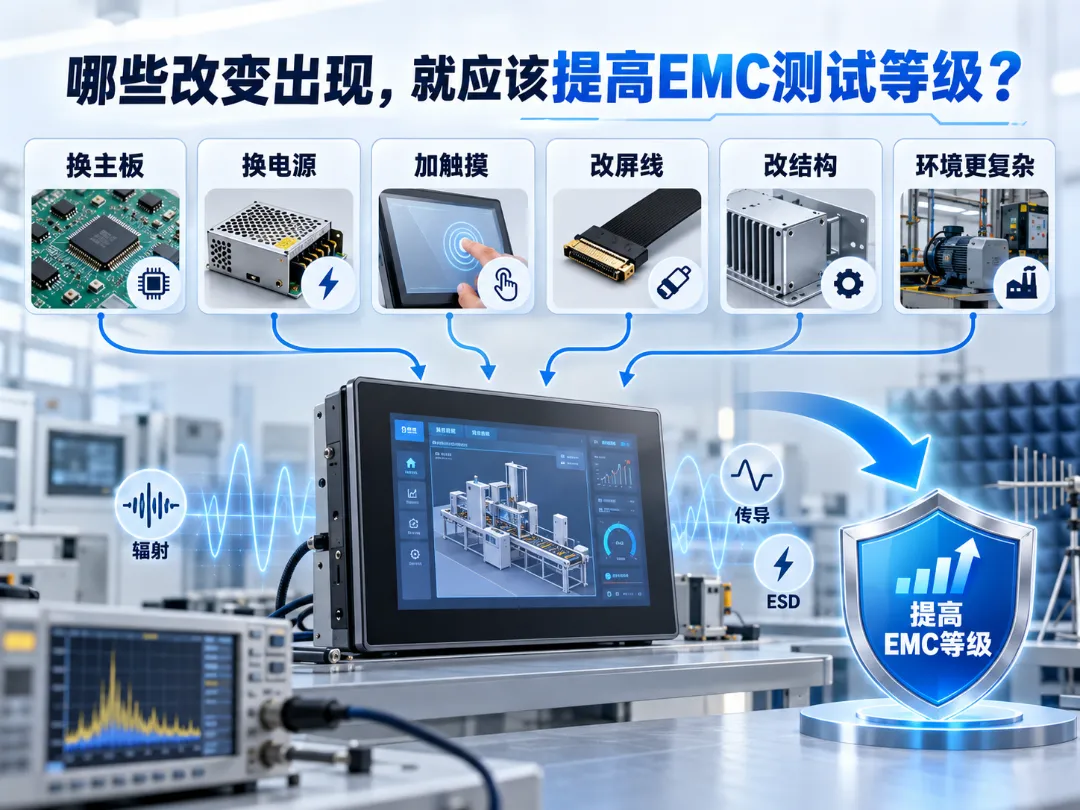

真正需要谨慎的，是换屏过程中不只是换了一块Panel，而是把显示系统一起改变了。

例如原屏使用LVDS，新屏改成eDP，需要增加转换板；原来的30Pin屏线无法使用，重新制作了一根更长的线；原屏内置LED Driver，新屏需要增加外置背光驱动；原来300nit，现在升级到1000nit，背光功率明显上升；或者原来的电阻触摸一起改成了PCAP电容触摸。

这些变化都会明显增加EMC不确定性，尤其是屏线。

LVDS虽然采用差分传输，本身具有较好的抗共模干扰能力，但如果屏线长度、双绞结构、屏蔽方式或者接地发生变化，高速数字信号产生的辐射就可能跟着变化。屏线从主板绕到LCD的路径如果靠近机壳开口或者其他I/O线，也可能改变整机辐射结果。

因此，跨品牌换屏以后，如果需要重新做屏线，不能只验证Pin定义对不对，还应该把线缆长度、差分对结构、屏蔽以及接地方式一起作为EMC风险考虑。

假设原设备使用350nit LCD，现在因为户外使用需求，准备换成800nit或者1000nit高亮屏，尺寸、分辨率和LVDS可能都完全一样，但从EMC角度来看，这并不是完全等效的变化。

高亮LCD的LED背光功率通常更大，LED Driver的开关电流也可能发生变化。如果新屏采用不同的PWM调光频率或者不同DC-DC架构，电源线上产生的噪声频谱也可能发生改变。

因此，高亮替换以后，除了前面文章中提到的电源余量和散热，还值得重点检查传导发射和辐射发射，特别是新增加外置LED Driver时，风险会更加明显。

因为这已经不是简单“换了一块LCD”，而是增加了一套新的开关电源电路，这种项目如果最终需要量产，我会更倾向于至少进行一次实验室预扫描，而不是只在办公室里确认屏幕能够正常点亮。

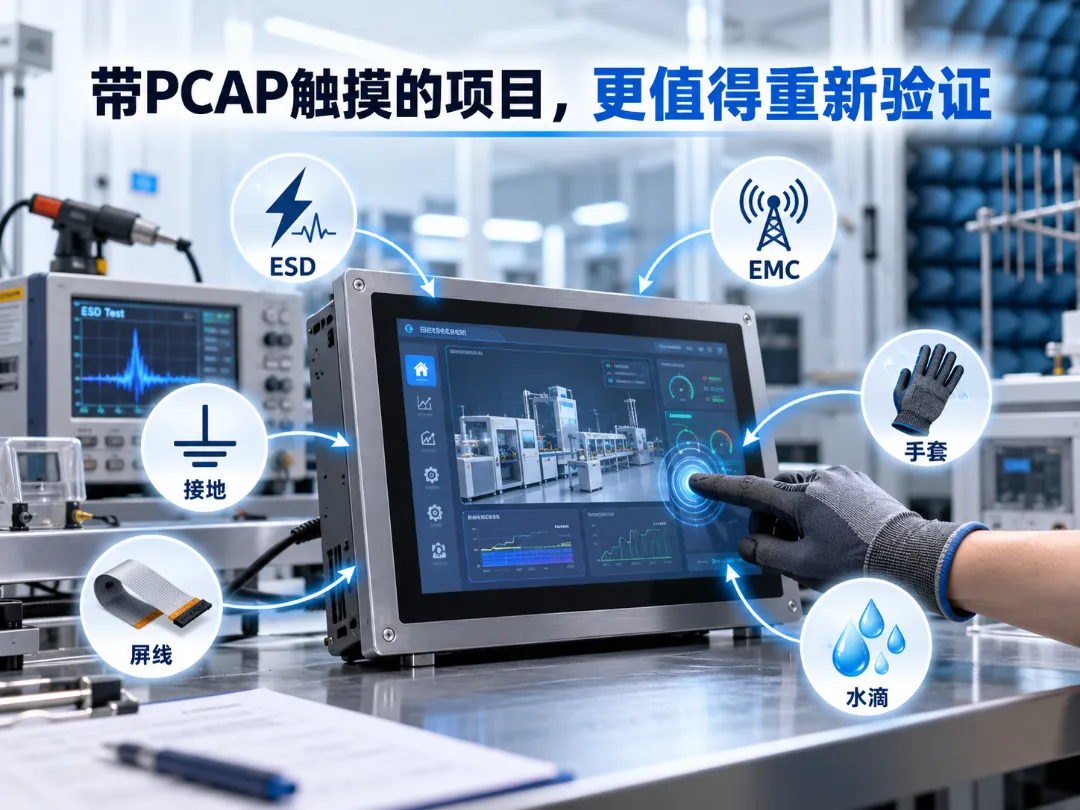

如果设备同时带触摸屏，EMC问题会进一步复杂。

特别是PCAP电容触摸，本身依靠非常微小的电容变化检测手指位置，对电源噪声、接地和射频干扰比较敏感。

所以跨品牌替换LCD以后，即使PCAP Sensor和Controller完全没有改变，也可能因为新LCD的驱动噪声不同，导致原来稳定的触摸方案出现跳点、断触或者误触，反过来，PCAP控制器本身同样可能成为整机新的辐射源。

这也是为什么触摸项目的EMC不能只看实验室的“设备有没有死机”。测试过程中还应该观察：屏幕有没有闪烁、花屏或者黑屏，触摸有没有跳点、误触，通讯有没有掉线，干扰结束以后系统能不能自动恢复。

IEC 61000-6-2作为工业环境通用抗扰度标准，覆盖连续和瞬态电磁干扰条件；具体设备如果存在专门产品标准，则仍应以其对应要求为准。

换句话说，EMC通过不仅意味着设备没有烧坏，还意味着干扰过程中设备的功能表现满足相应性能判据。

这里需要把使用场景区分开。

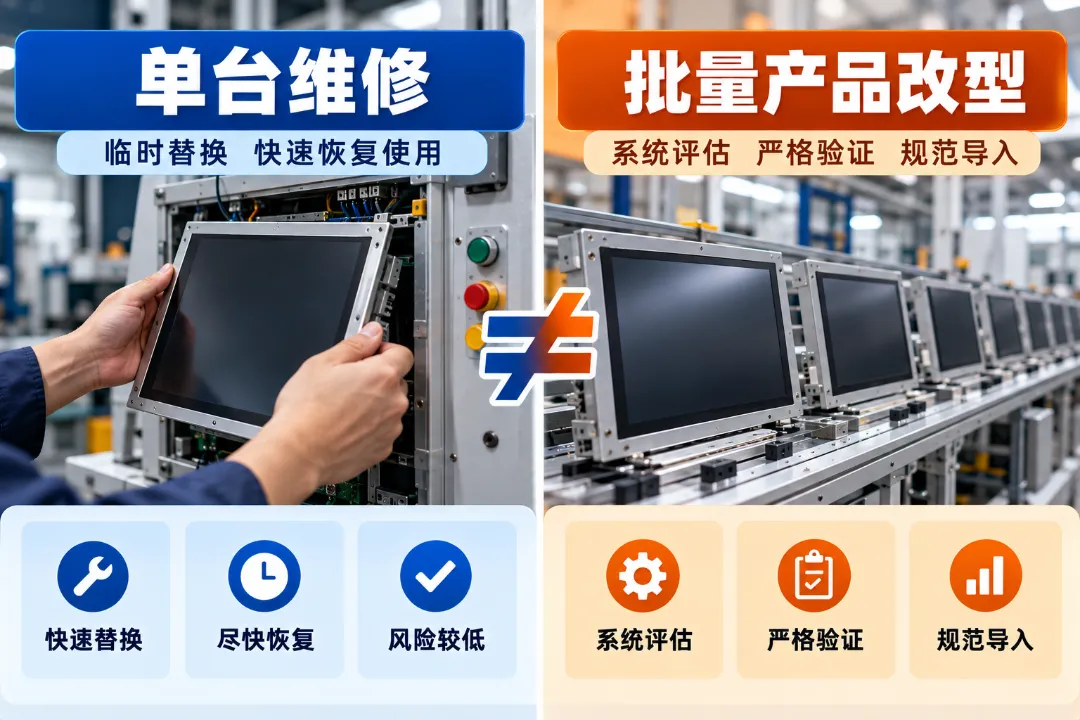

如果只是维修一台已经服役多年的设备，原屏停产以后换成另一块兼容LCD，项目目标主要是恢复设备运行。这种情况下，通常不会因为更换Panel重新完成一套正式产品认证，但仍然应该做好整机实际运行测试。

尤其是设备附近存在变频器、伺服电机、电焊机或者其他强干扰源时，最好在真实现场观察新屏有没有闪屏和触摸异常，如果是批量生产的工控产品，情况就不同了。

原机型过去可能已经按照某个EMC标准完成测试，现在准备永久把BOM中的AUO屏改成BOE、天马或者群创，并继续大批量出货，那么这已经属于产品设计变更，需要正式评估变更是否影响原有符合性。

欧盟EMC Directive 2014/30/EU明确要求制造商对设备进行电磁兼容评估，而且需要考虑产品正常预期使用中的代表性配置。也就是说，对于需要维持正式合规声明的产品，不能仅凭“工程师认为两块屏差不多”就自动认定原测试继续覆盖所有新的配置。

至于最终需要完整重测、部分测试还是通过技术评估补充资料，需要结合实际产品标准、认证体系、实验室意见以及企业自己的变更控制流程决定。

对于普通自动化设备，跨品牌换屏后可能通过风险评估和针对性EMC验证就能够完成变更。

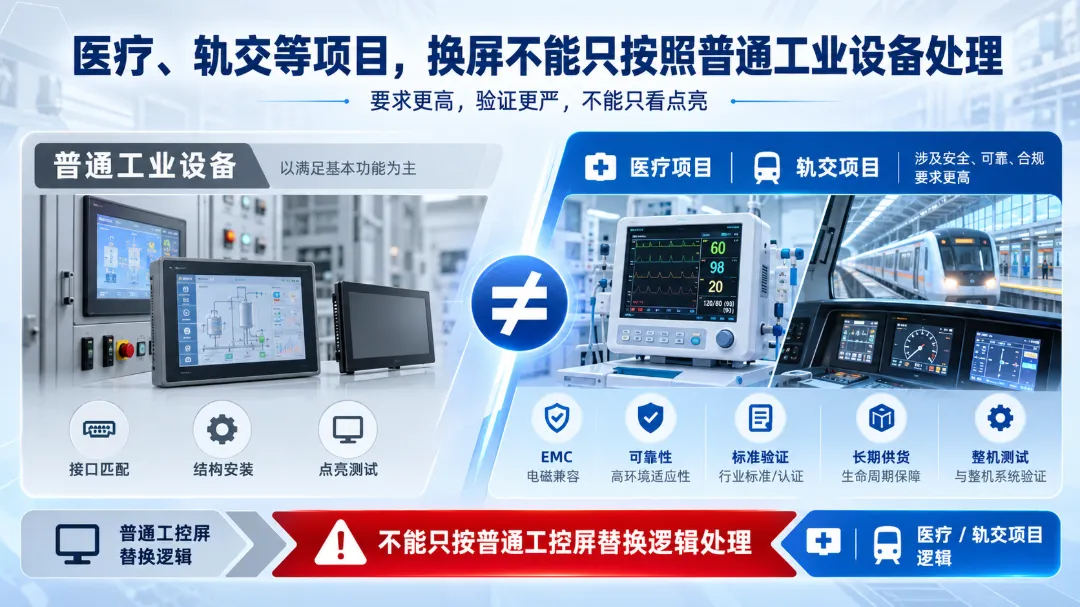

但如果LCD安装在医疗设备、轨道交通设备、船舶设备或者其他带有明确行业认证要求的系统中，判断会更加严格。

这类产品通常存在自己的EMC产品标准或行业标准，原来的LCD型号也可能已经记录在设计文档、关键元器件清单或者认证技术文件中。

此时换屏后是否需要重新送检，不能简单引用IEC 61000-6-2和IEC 61000-6-4来判断。

IEC和CISPR本身也明确区分Basic、Generic以及Product Family标准，并指出当存在针对特定产品的标准时，应按照对应的产品/产品族标准处理；通用标准主要用于没有相关产品标准的情况。

所以在这些行业里，LCD能不能电气兼容只是第一关，后面还应该检查项目自己的认证变更要求。

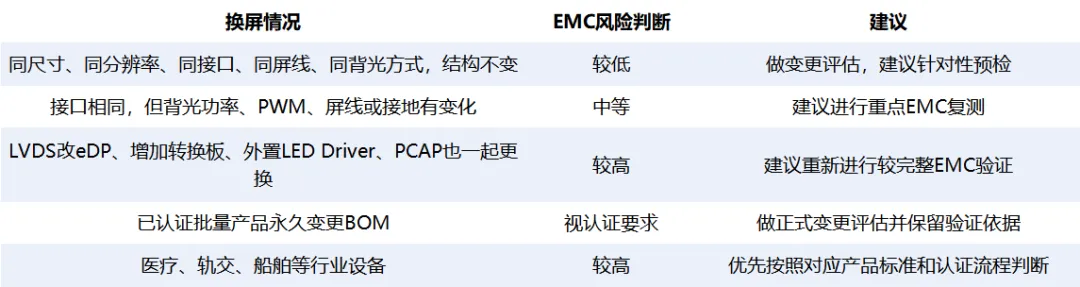

跨品牌替代以后，可以把EMC风险大致分成三个等级来看：

这个表的重点并不是给所有产品规定一个统一的测试范围，而是说明：决定EMC风险的是系统变化程度，而不是LCD品牌变化本身。

AUO换BOE，如果只是等效Panel替代，风险可能很低；同品牌换另一个高亮型号，如果同时更换背光驱动和屏线，风险反而可能更高。

对于普通工业设备的等效换屏，如果经过工程评估认为没有必要完整重做全部EMC项目，比较务实的方式是先做针对性验证。

发射方面，可以重点做辐射发射预扫描，因为LCD高速数字接口和屏线最容易影响这一部分。如果背光电源结构变化明显，再增加传导发射检查。

抗扰度方面，则根据设备应用重点观察ESD静电、射频辐射抗扰度以及可能影响显示电源的EFT、Surge等项目。

不是说所有LCD替换都一定会影响这些测试，而是这些测试比较容易暴露“新屏在正常环境里完全没问题，但遇到干扰以后开始闪屏、重启或者触摸失灵”的情况。

工业环境通用发射标准IEC 61000-6-4:2018覆盖工业场所设备的电磁发射，而IEC 61000-6-2:2016对应工业环境抗扰度；是否最终采用这两个标准，仍需先确认设备有没有适用的专用产品标准。

很多停产替代项目的流程是先找到一块尺寸和接口兼容的新屏，样机点亮以后直接开始采购，等产品准备重新出货时才想到EMC。

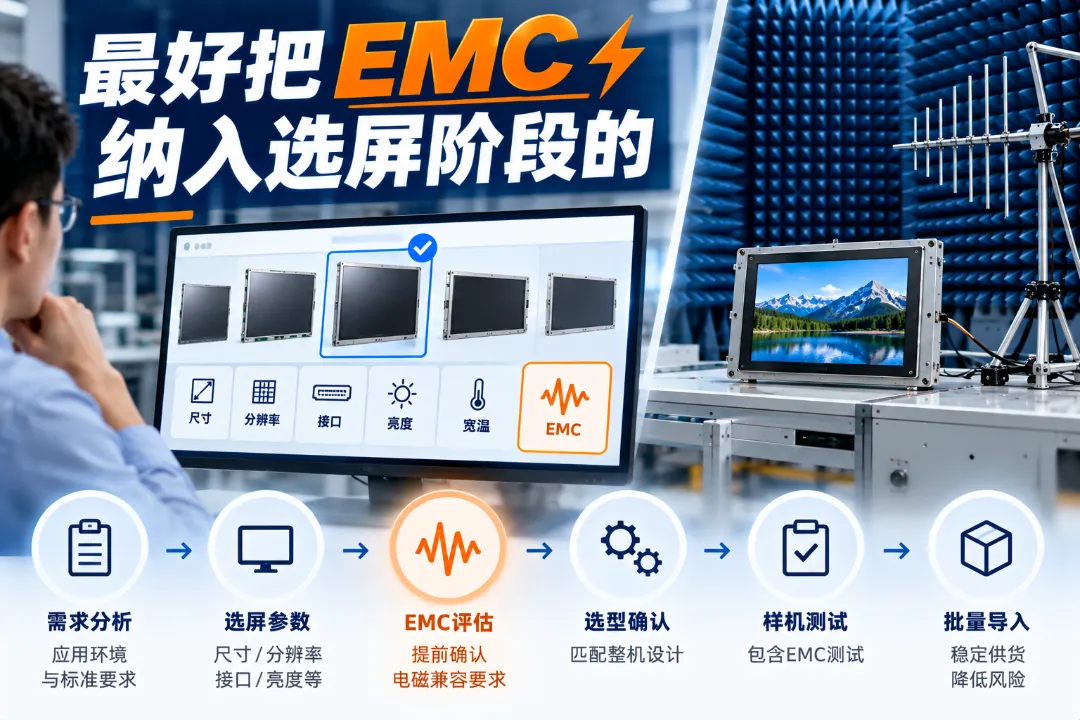

其实更合理的做法，是在筛选替代屏阶段就把EMC风险一起考虑。

例如两块候选LCD都能够替代原屏，其中一块可以继续使用原屏线、原背光供电和原来的固定结构，另一块则需要增加转接板、修改屏线和重新设计LED Driver。

如果两者显示效果和供应周期都能满足项目要求，前者通常更值得优先选择。

因为工业LCD替代真正追求的并不只是“能点亮”，而是尽量减少整个设备需要重新验证的变量。

这也是杭州立煌科技在做工业LCD停产及跨品牌替代时比较看重的一点：除了尺寸、分辨率和LVDS/eDP接口，还需要提前比较Pin定义、背光架构、屏线、结构和触摸方案。改动越少，后面的样机测试、EMC验证和批量导入风险通常也越容易控制。

所以回到最开始的问题：工业屏从友达换成京东方、从京瓷换成天马，或者从群创换成其他品牌，要不要重新做EMC测试？

答案不是由品牌决定。

如果替代屏在显示接口、供电、屏线、背光方式、结构和接地方面都高度等效，通常可以先通过工程变更评估和针对性的EMC预检判断风险，不一定机械地把全部项目重新做一遍。

但如果换屏同时改变了高速显示接口、线缆、LED Driver、高亮功率、触摸控制器或者接地结构，就应该提高验证等级，必要时重新进行正式EMC测试。

而对于已经完成法规认证、准备继续量产出货的产品，以及医疗、轨交等具有专门产品标准和认证流程的设备，更应该按照原认证体系进行变更评估，不能仅凭显示正常就判断原报告自动覆盖新LCD。

因此，工业屏跨品牌替代真正应该确认的不是：“换了品牌要不要重做EMC？”

而是：“新LCD让原设备的高速信号、电源、背光、屏线、触摸和接地改变了多少？”

改变越少，沿用原设计和原验证结果的基础越强；改变越大，重新测试的必要性也越高。

对于需要长期量产的工业设备来说，最好的替代方案也不只是找到一块参数相近的屏，而是找到一块能够让原来的电气设计、机械结构和EMC状态尽可能保持稳定的屏。
