照明设计干货|配光曲线怎么选?各类场景一次性讲清楚
- 更新时间 2026-10-02 10:25:31
照明设计干货|配光曲线怎么选?各类场景一次性讲清楚IES配光文件是照明设计、灯具选型、工程仿真的核心依据，是照明从业者必备的专业工具，以下为精简核心干货，快速掌握核心知识点与落地用法。

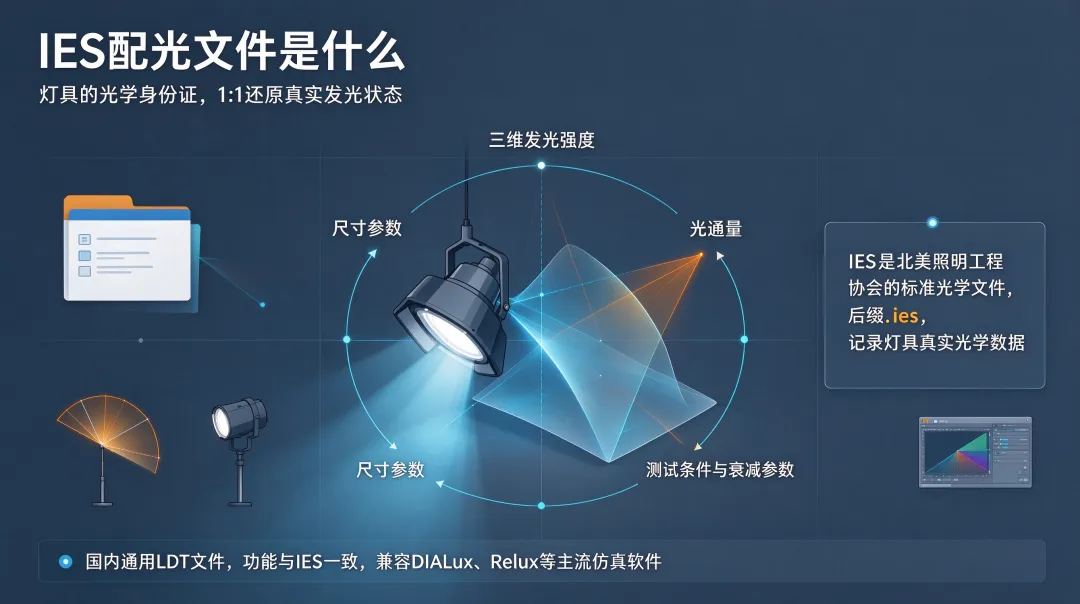

IES是北美照明工程协会的标准光学文件（后缀.ies），是记录灯具真实光学数据的文本文件，被称作灯具的光学身份证，可1:1还原灯具发光状态。 核心记录数据：灯具三维发光强度、光通量、光束角、尺寸参数、测试条件及衰减参数等。 补充：国内通用LDT文件功能与IES完全一致，兼容DIALux、Relux等所有主流仿真软件。

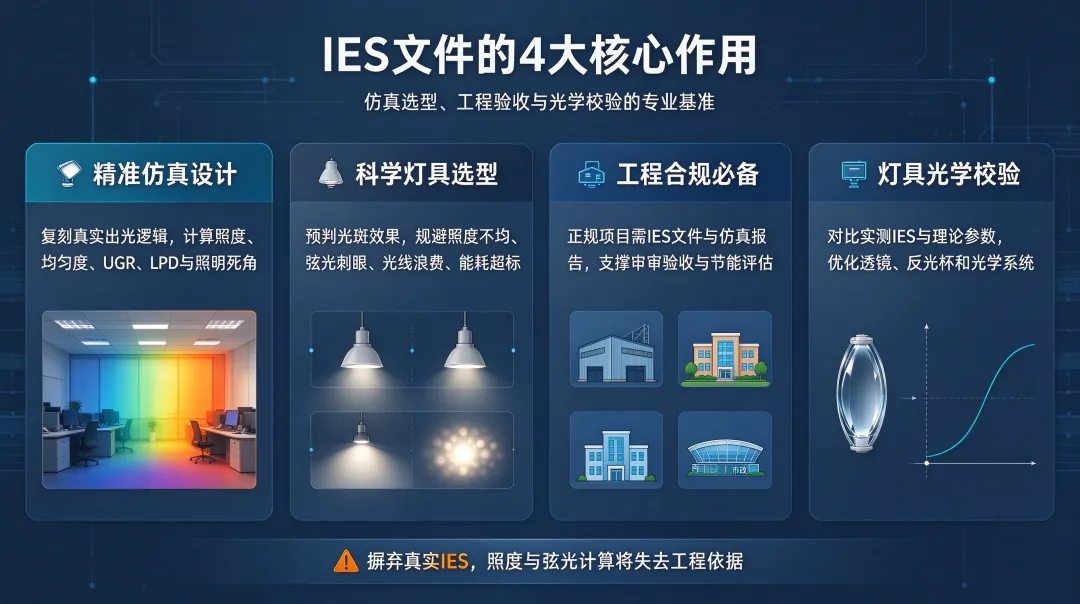

摒弃真实IES做照明仿真，所有照度、眩光计算均无效，极易出现设计与现场效果不符的问题。 精准仿真设计：复刻灯具真实出光逻辑，精准计算工作面照度、均匀度、UGR眩光值、LPD功率密度、照明死角，告别凭经验设计。 科学灯具选型：同功率灯具配光差异极大，通过IES仿真可预判光斑效果，规避照度不均、眩光刺眼、光线浪费、能耗超标等工程问题。 工程合规必备：厂房、学校、医院、市政、体育场馆等正规项目，需凭借IES文件+仿真报告报审验收，贴合国家照明设计与节能标准。 灯具光学校验：灯具厂家可依托实测IES数据，对比理论参数，优化透镜、反光杯的光学设计。

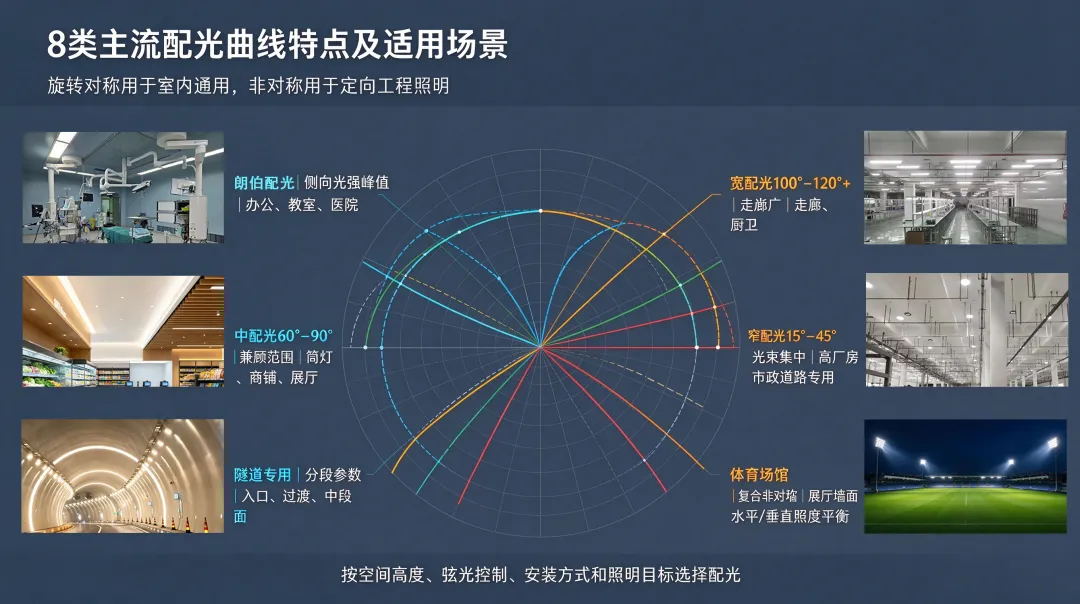

配光分为旋转对称（室内通用）和非对称（定向工程照明）两大类，核心适配场景如下： 朗伯配光（室内面板灯大众主流）：市面90%普通面板灯、平板灯标配配光。0°正下方光强最大、光线柔和、出光均匀，无特殊控光结构，性价比最高，适配普通办公室、走廊、商场、居家全屋基础照明。 宽配光（100°-120°+）：铺光范围广、中心光强弱，漫射性好；适配低矮空间、走廊、玄关、普通厨卫基础照明，高安装场景易溢光、照度衰减快。 中配光（60°-90°）：兼顾照度与铺光范围，通用性最强；适配室内筒灯、商铺、展厅、电梯厅等常规基础照明。 窄配光（15°-45°）：光束集中、投射远、光损小；适配8m以上高厂房、高位仓库、体育场馆投光、展品重点照明。 截光/半截光配光（市政道路专用）：非对称配光，抑制溢光与眩光；截光型适配城市主干道、快速路，半截光型适配小区、园区、乡镇支路，严禁用于室内。 隧道专用配光：分入口、过渡、中段专属参数，解决隧道黑白洞效应；适配公路、地下车行隧道。 洗墙配光：偏角非对称出光，光线贴合墙面、无明暗斑驳；适配建筑外墙、展厅墙面、背景墙装饰亮化。 体育场馆配光：复合非对称配光，平衡水平/垂直照度、低眩光、无投影，适配各类专业运动赛场，可满足赛事转播标准。

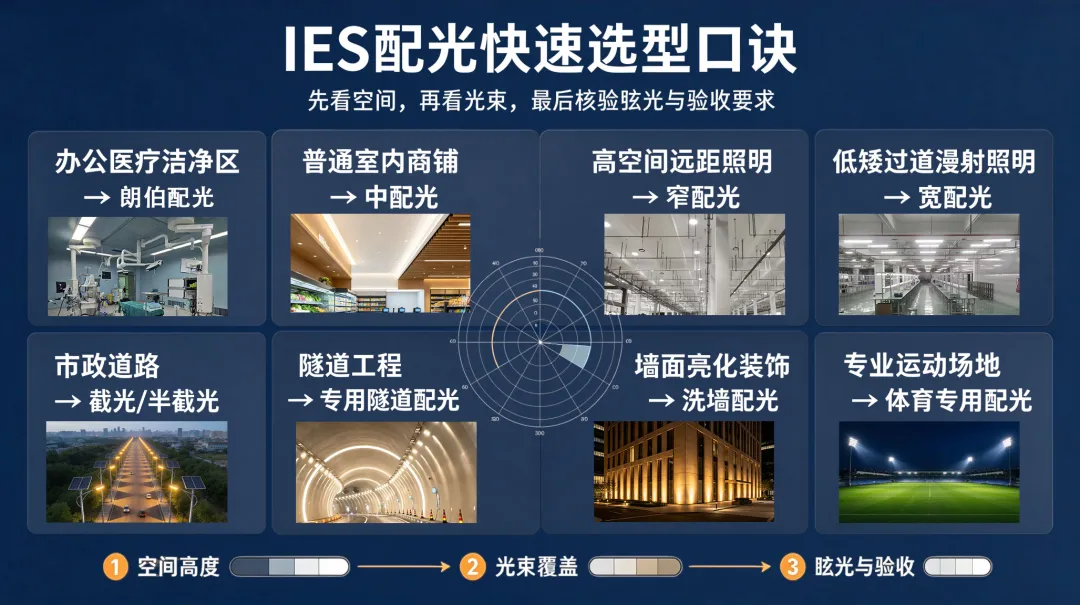

办公医疗洁净区→朗伯配光；普通室内商铺→中配光 高空间远距照明→窄配光；低矮过道漫射照明→宽配光 市政道路→截光/半截光；隧道工程→专用隧道配光 墙面亮化装饰→洗墙配光；专业运动场地→体育专用配光

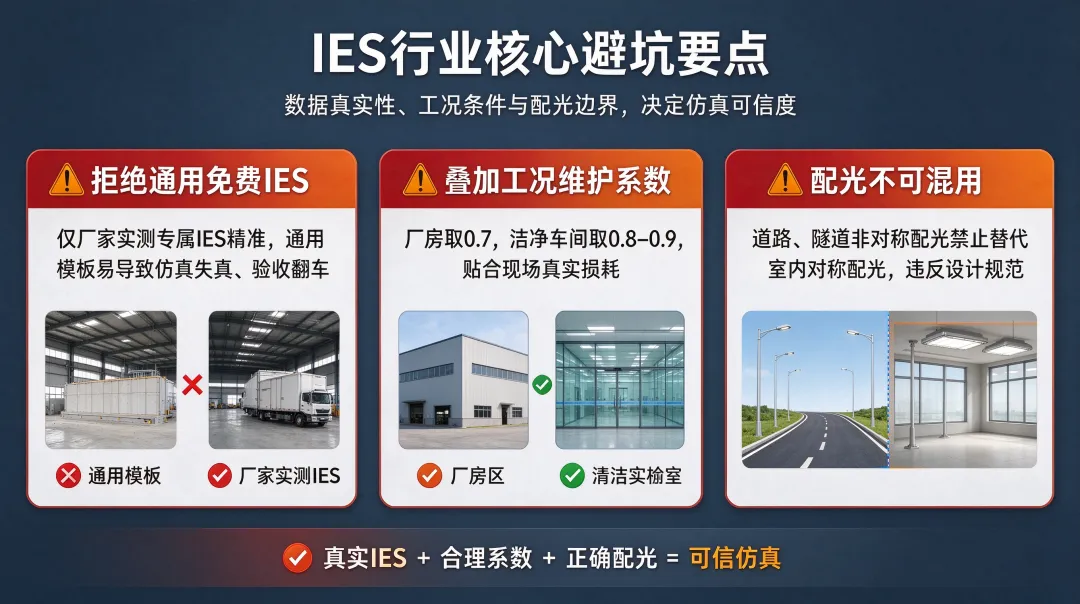

拒绝通用免费IES：仅厂家实测专属IES数据精准，通用模板易导致仿真失真、验收翻车。 叠加工况维护系数：厂房取0.7，洁净车间取0.8-0.9，贴合现场真实损耗。 配光不可混用：道路、隧道等非对称配光，禁止替代室内对称配光，违反设计规范。 真实IES文件是专业照明设计的核心基准，精准匹配配光曲线，是保障照明效果、控制眩光、合规节能、顺利通过工程验收的关键。
一、什么是IES配光文件？
二、IES文件的4大核心作用
三、8类主流配光曲线特点及适用场景
四、快速选型口诀（速记）
五、行业核心避坑要点
