在永磁电机设计领域，海尔贝克阵列（Halbach Array）一直被视为"磁场魔术师"——它能让磁场在某一侧集中增强，在另一侧几乎消失，堪称永磁体的"偏光镜"。
但很多工程师在设计海尔贝克阵列时，都会遇到一个关键问题：磁体排列角度到底怎么选？90度、60度、45度这三种主流方案，各自有什么优缺点？该在什么场景下用哪一种？
今天这篇文章，我们就从原理到应用，把这个问题彻底讲清楚。
一、什么是"磁体排列角度"？
先简单回顾一下：海尔贝克阵列的核心原理，是通过将不同充磁方向的永磁体按特定规律排列，使磁场在工作侧同向叠加增强，在非工作侧反向抵消削弱。
而"排列角度"，指的就是每个磁体的充磁方向相对于径向的偏转角度。简单来说——角度越大，磁场集中度越高，但制造难度也越大；角度越小，磁场更均匀平滑，但集中度会有所牺牲。
核心矛盾：磁场集中度 vs 制造可行性 vs 成本，三者之间永远在"跷跷板"。
下面我们就来看看三种主流排列角度的具体表现。
二、90度分段排列：极致性能的"暴力美学"
2.1 结构特点
90度分段排列，是将每个磁极再细分为4块磁体，每块磁体的充磁方向依次旋转90度/4=22.5度。这是最经典、磁场集中效应最强的海尔贝克排列方式。
它的磁场集中效应最强，非工作侧磁场几乎为零，自屏蔽效果极佳。气隙磁密峰值可以轻松超过0.6T，在同等体积下能输出最强的磁场。
2.2 优势
磁场强度：工作侧表面磁场强度可达传统排列的1.4倍以上，气隙磁密峰值突出。
自屏蔽效果：非工作侧磁场趋近于零，自带"磁屏蔽"效果，EMC性能优异。
功率密度：转矩密度高，适合对瞬时功率有极致要求的场景。
2.3 劣势
制造精度要求极高：空间角定位误差需控制在极小范围内，角度误差超5度会导致外侧磁场强度下降10%以上。
材料成本高：需要52SH以上高牌号钕铁硼磁钢，稀土成本占比超45%。
装配难度大：预充磁后组装时磁体间强排斥力可达50N·m，手工难以操作。
一句话总结：90度排列是"性能优先、不计成本"的极端方案，适合航空航天、军工等对性能极度敏感、预算充足的场景。

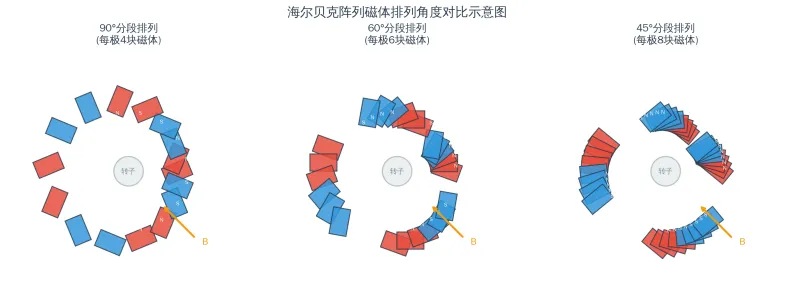

图1：海尔贝克阵列三种排列角度磁体磁化方向对比示意图
三、60度分段排列：性能与成本的"黄金平衡点"
3.1 结构特点
60度分段排列，是将每个磁极细分为6块磁体，每块磁体的充磁方向依次旋转60度/6=10度。它在磁场集中度、制造可行性和成本之间取得了最佳平衡。
这是目前高端伺服电机、机器人关节电机中最主流的海尔贝克排列方案，也是业内公认的"性价比之王"。
3.2 优势
磁场品质高：磁场均匀性好，气隙磁场正弦分布度超95%，谐波含量极低。
转矩平稳性：转矩脉动可控制在1%以下，运行极其平稳安静。
制造可行性好：磁体数量适中，加工和装配难度远低于90度方案。
成本效益优：稀土用量相对较少，综合成本可控。
3.3 劣势
相比90度排列，磁场集中度略低（约降低15%-20%），在极端追求磁密的场景下不是最优解。但对于90%以上的工业应用场景来说，这个差距完全可以接受。
一句话总结：60度排列是"既要性能又要性价比"的最优选择，特别适合高端伺服电机、人形机器人关节、新能源汽车驱动电机等主流应用场景。
四、45度分段排列：精密均匀的"细腻派"
4.1 结构特点
45度分段排列，是将每个磁极细分为8块磁体，每块磁体的充磁方向依次旋转45度/8=5.625度。阵列单元数量最多，磁场最接近理想正弦分布。
4.2 优势
磁场最均匀：磁场正弦分布度最高，谐波含量极低，接近理想波形。
转矩最平稳：转矩脉动最小，运行最为平稳。
装配容差大：磁体充磁方向变化平缓，对装配精度容忍度较高。
4.3 劣势
单元数量多：阵列单元数量多（每极8块），加工和装配成本显著增加。
集中度偏低：磁场集中度不如90度和60度方案。
漏磁管理难：磁体间间隙多，漏磁路径复杂。
一句话总结：45度排列是"追求极致均匀度"的精密方案，适合MRI核磁共振设备、粒子加速器、精密测量仪器等对磁场均匀度有苛刻要求的科研场景。

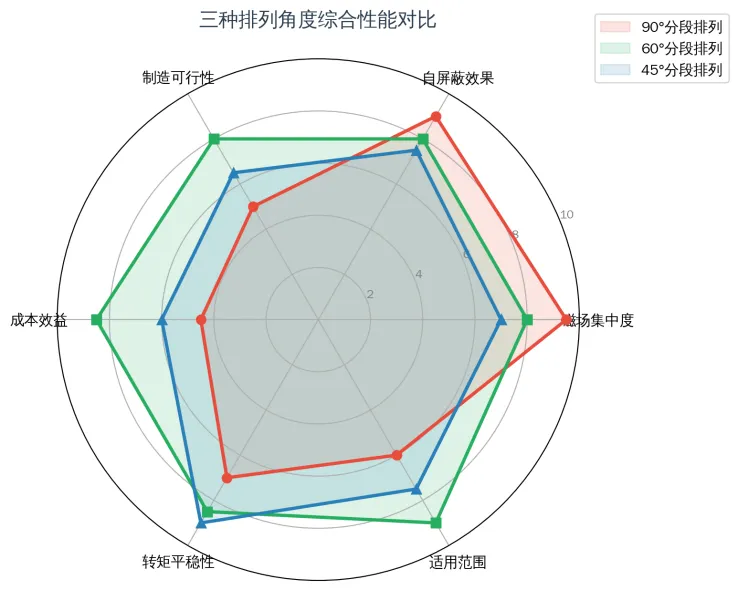

图2：三种排列角度综合性能雷达图对比
五、三种排列角度核心指标对比
为了更直观地展示三种方案的区别，我们把关键指标做了量化对比：
对比指标 | 90°分段排列 | 60°分段排列 | 45°分段排列 |
磁场集中度 | ★★★★★极强 | ★★★★较强 | ★★★一般 |
自屏蔽效果 | ★★★★★极佳 | ★★★★良好 | ★★★一般 |
制造可行性 | ★★困难 | ★★★★较好 | ★★★一般 |
综合成本 | ★★较高 | ★★★★较优 | ★★★一般 |
转矩平稳性 | ★★★一般 | ★★★★良好 | ★★★★★极佳 |
推荐场景 | 航空航天军工/极端性能 | 伺服电机机器人/新能源车 | MRI设备科研/精密仪器 |
表1：三种排列角度核心指标对比

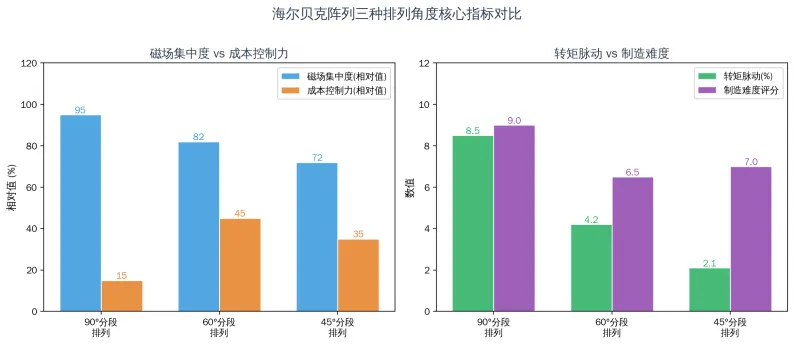

图3：三种排列角度核心指标量化对比
六、到底怎么选？一张图告诉你答案
6.1 选型决策流程
第一步：明确应用场景。你的电机用在哪里？是航空航天追求极致性能，还是工业伺服追求性价比？
第二步：评估性能优先级。如果磁场集中度是第一位的，且不差钱，选90度；如果需要综合平衡，选60度；如果追求磁场均匀度，选45度。
第三步：评估制造能力。你的产线精度能达到多少？如果角度定位误差控制不了，再好的理论设计也白搭。
第四步：成本核算。把磁材成本、加工成本、装配成本全部算进去，看看哪种方案在你的项目里最可行。

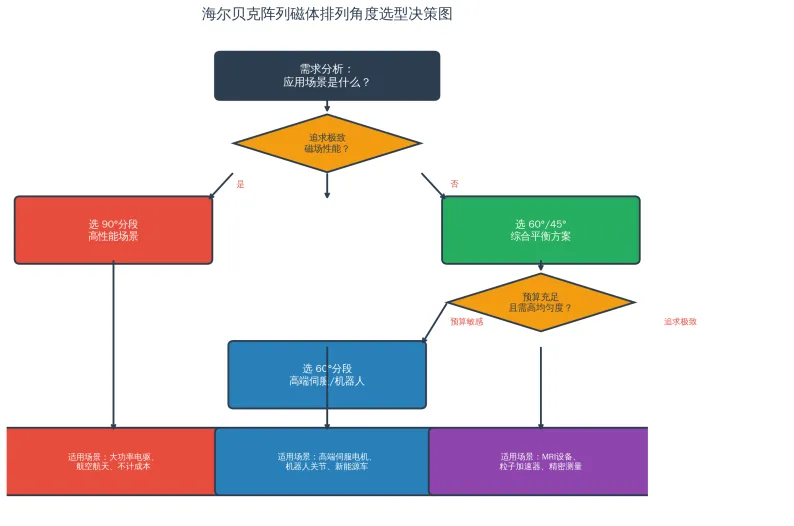

图4：海尔贝克阵列磁体排列角度选型决策流程图
6.2 快速选型对照表
选90度：航空航天、军工装备、极端性能验证平台
选60度：高端伺服电机、人形机器人关节、新能源汽车驱动电机
选45度：MRI核磁共振设备、粒子加速器、精密测量仪器
七、总结与建议
回到开头的问题：海尔贝克阵列的磁体排列角度怎么选？
答案其实很简单——没有"最好"的角度，只有"最合适"的角度。
90度排列是性能天花板，但代价是制造难度和成本的双高；60度排列是综合最优解，在性能、成本、可行性之间找到了最佳平衡点；45度排列是精密派的代表，适合对磁场均匀度有极端要求的特殊场景。

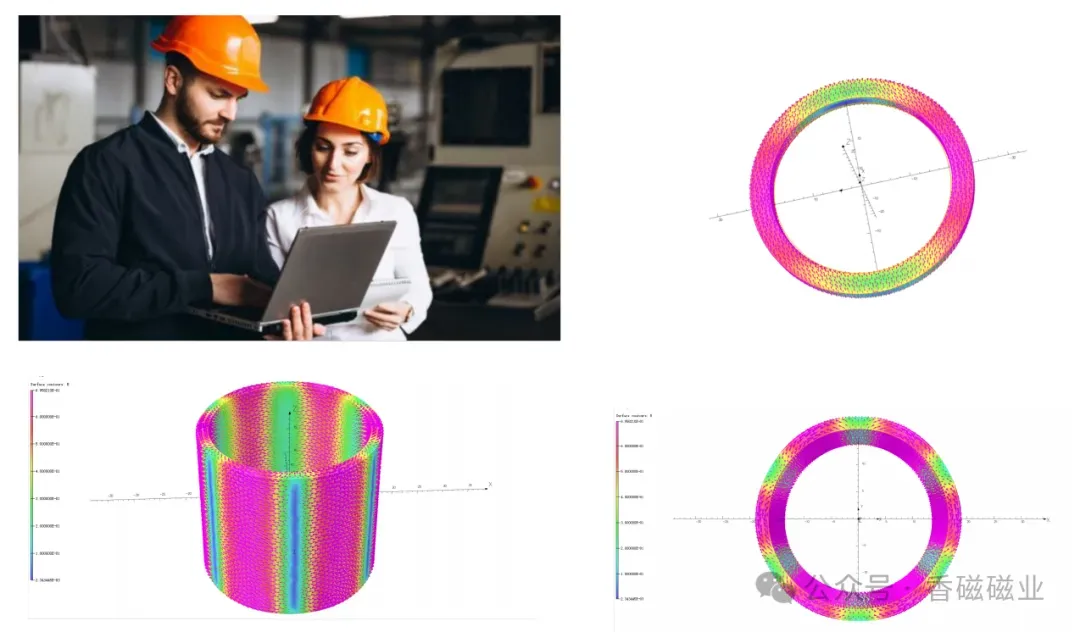

如您有钕铁硼磁石、铁氧体磁石、注塑磁石等磁产品需求，致力于磁石行业六十余年的 东京磁铁&香磁磁业 是您最佳的合作伙伴！我们提供从早期原型设计到迭代开发的全方位设计、技术和制造服务。我司坚持以客户为中心，专注于提供改善产品设计、优化产品性能的磁性解决方案。提供完整的磁性产品设计、建模、打样和优化工程支持，不断开发和整合磁性功能及客户产品设计 。提供从产品图纸到模具设计、批量生产的一站式定制化服务，确保产品的精度及各项参数能满足客户需求，并能大幅缩短产品的打样时间和批量生产周期。△ 产品&解决方案

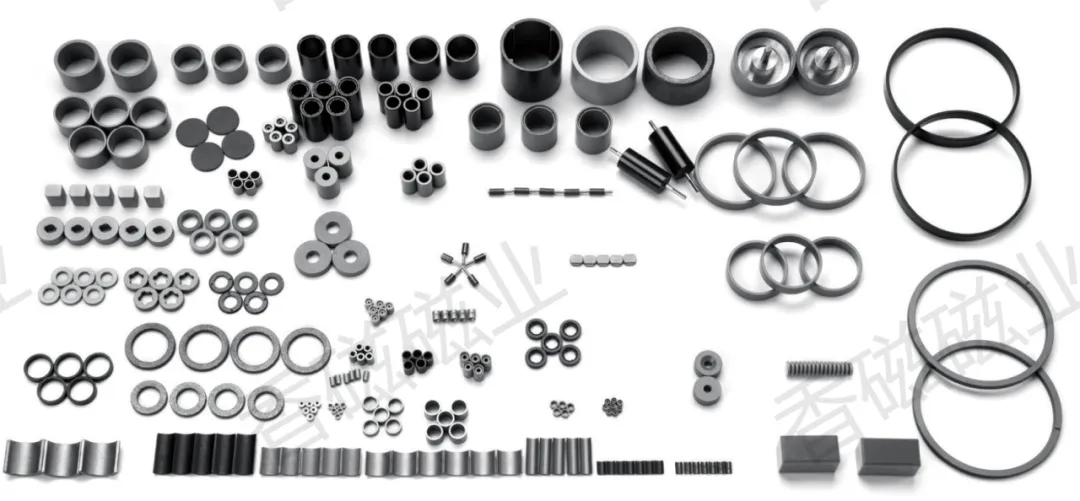

香磁磁业根据中下游客户的各类应用需求，提供专业定制的磁性材料解决方案，并提供优质的售前售后服务。产品涵盖烧结铁氧体磁石、粘结钕铁硼磁石、烧结钕铁硼磁石、注塑磁石等磁性材料与组件。
香磁磁业（深圳）有限公司（简称“香磁磁业”），总部位于深圳。香磁磁业前身为沙井新二磁铁厂，由东京铁氧体制造株式会社1987年投资创立，东京铁氧体制造株式会社创立于1959年，专注磁石生产60余年。
香磁磁业秉承东京磁铁的技术与发展优势，是一家集研发、生产、销售永久磁石为一体的高新技术企业。公司核心产品包括铁氧体磁石，钕铁硼磁石，注塑磁石，湿式切割加工以及磁性组元器件。产品主要应用于汽车、机器人、医疗、通讯、工业自动化、办公用品、家电等行业。

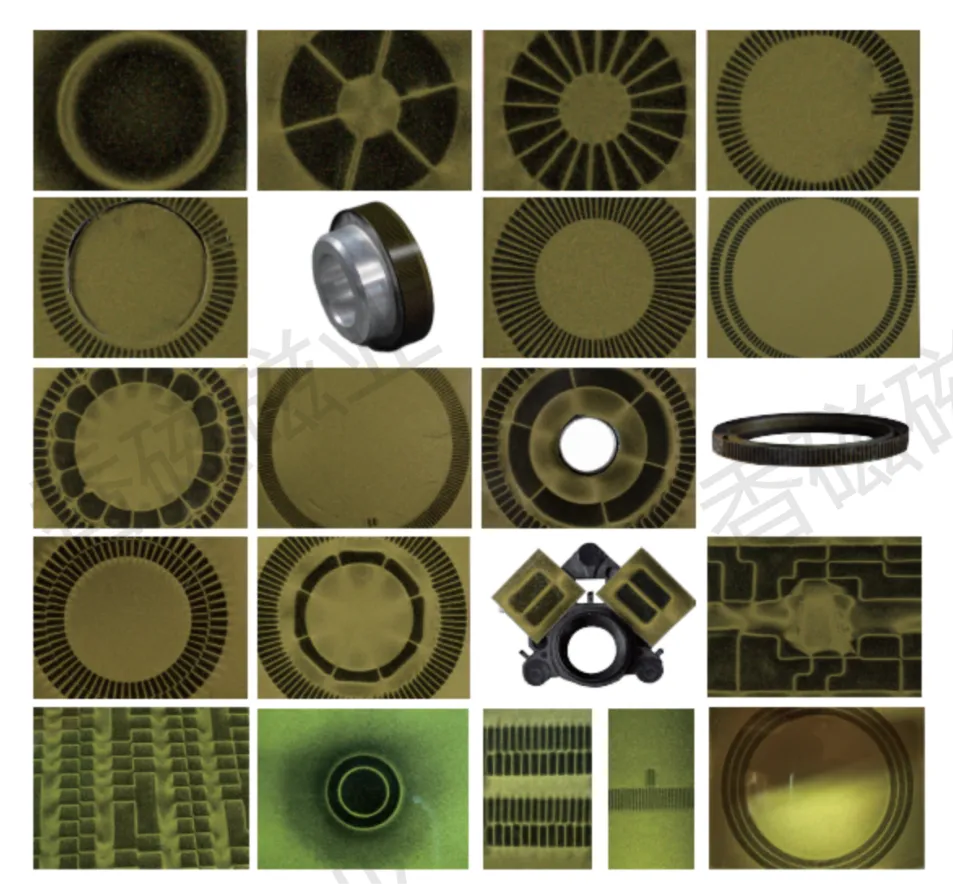

香磁磁业打造的磁编码器磁环产品精度高，行业应用广泛，应用在工业自动化设备和过程控制、机器人技术、医疗设备、能源、航空航天等领域。磁编码器磁环可提供位置、速度、距离和方向等基本数据，在优化整个系统的性能中发挥重要作用。

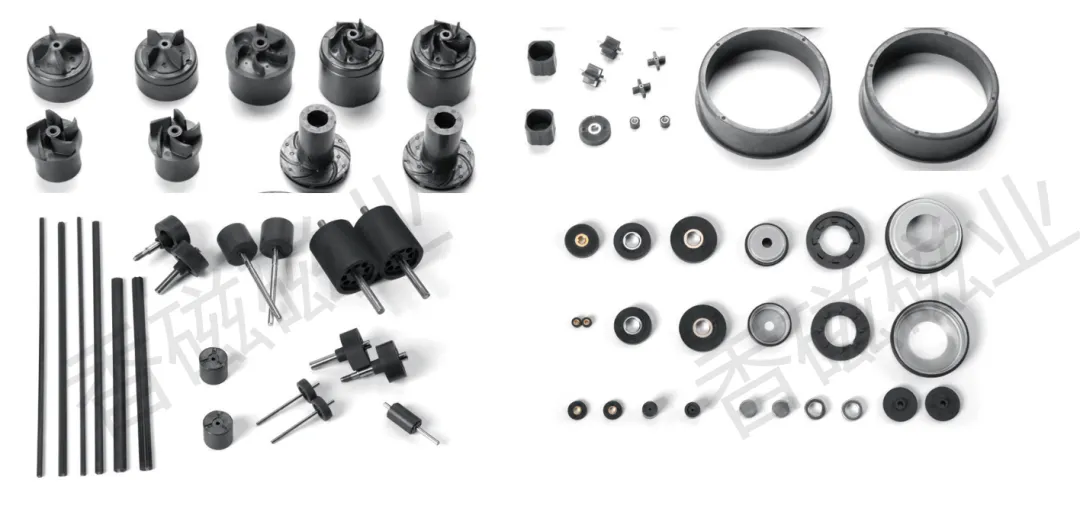

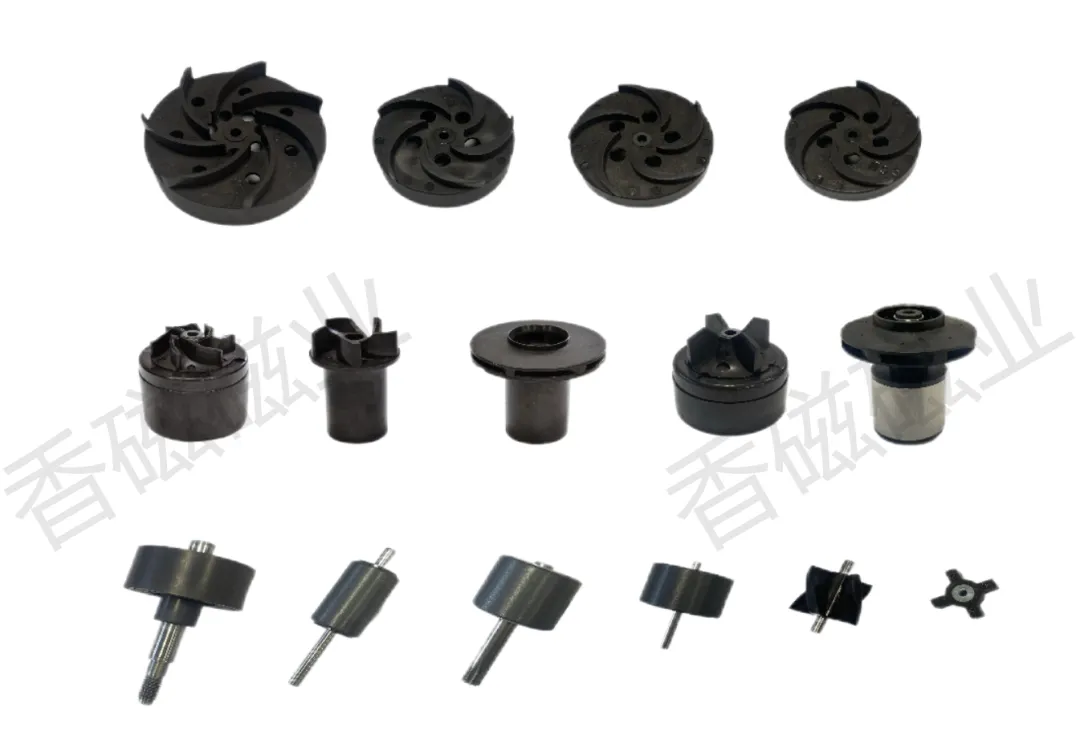

香磁磁业生产的叶轮转子、水泵转子类产品，一体化成型，有内转子和外转子系列。产品具有体积小、功率大、低噪音、不易碎、不掉屑等特点，应用于各种热处理系统，如新能源汽车、大型数据中心等行业领域。
香磁磁业拥有完整的注塑磁产品线，拥有自主设计模具的能力，产品动平衡和跳动度精度高。具有定制化生产能力，可实现形状复杂的磁石制作。工艺丰富，包胶注塑、镶嵌注塑等多种注塑工艺均可实现。多种材质加工，可实现钕铁硼、钐钴、铁氧体等多种磁性材料的生产制作。尺寸精度高，注塑成型方式相比于其他压制型、烧结型的加工方式，不易产生缺角等缺陷。
在汽车、高端医疗设备、家用电器、直流无刷等的各类微型马达以及精密传感器等领域广泛应用。

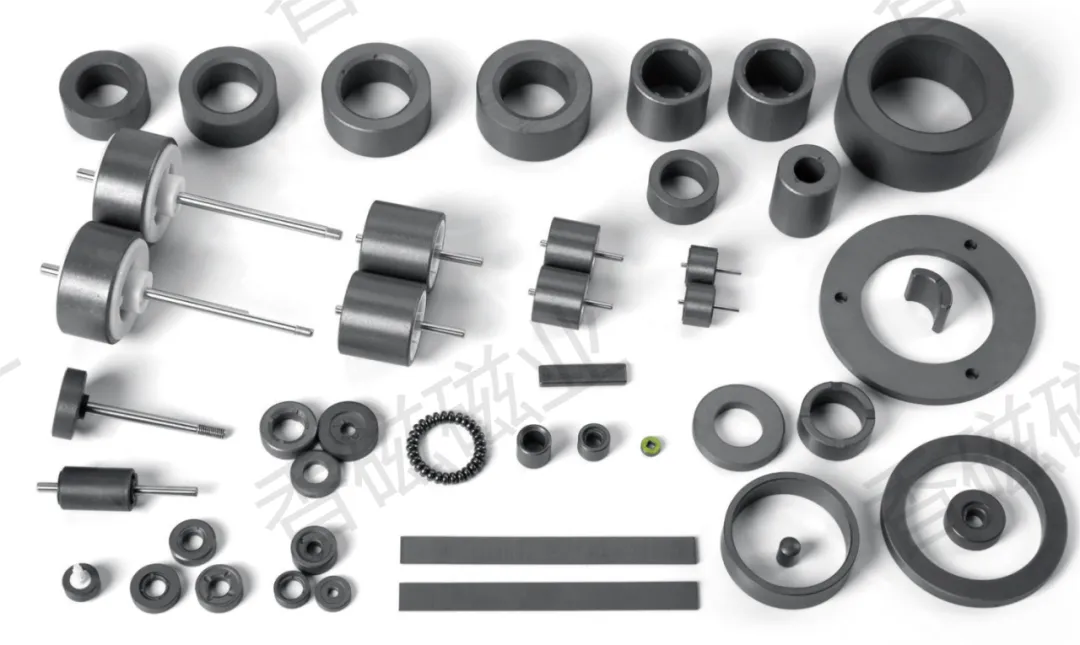

公司生产的永磁铁氧体磁石形状多，种类齐全，瓦形、圆形、方形、异形等，其中，公司生产的异方性磁石和极异方性磁石根据产品需要可以在不同方向进行多极或单极充磁，产品具有高表磁、尺寸精度高，性能稳定等特点。
