新国标《钢制管法兰》GB/T 9124-2019 拆成两个部分：GB/T 9124.1 是 PN 系列（欧洲体系），GB/T 9124.2 是 Class 系列（美洲体系）。不少工程在订货时分不清该选哪一部。本文讲清两个系列的压力等级、尺寸范围与适用项目，避免标错系列。本文速览
- .1 = PN 系列，欧洲体系，PN2.5~400
- .2 = Class 系列，美洲体系，Class150~2500
一、一句话分清两个系列
2019 版新国标把原来 13 项法兰标准（GB/T 9112~9124-2010）压缩整合成两部：一部管 PN 系列，一部管 Class 系列。
PN 系列（GB/T 9124.1）是欧洲体系，压力用 PN 标记；Class 系列（GB/T 9124.2）是美洲体系，压力用 Class 标记。两者是两套独立体系，尺寸不能互换。
二、两个系列的参数对照
PN 系列压力档：PN2.5/6/10/16/25/40/63/100/160/250/320/400；Class 系列压力档：150/300/600/900/1500/2500。
三、工程上到底选哪部
一句话：看项目在哪里、对接哪套管件。国内新建工程、采购国产管件阀门，默认用 GB/T 9124.1（PN 系列）。
涉外项目、进口设备、维修引进装置，用 GB/T 9124.2（Class 系列）。因为国外设备法兰普遍按 ASME B16.5 的 Class 体系开孔，尺寸和国产 PN 系列对不上，硬配会螺栓孔错位。

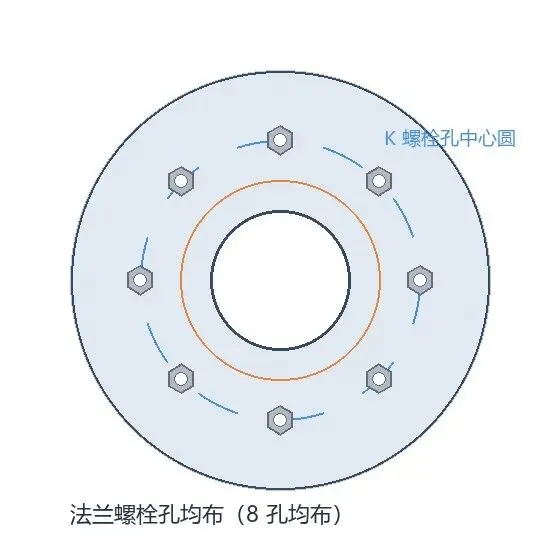

同一 DN 下 PN 系列与 Class 系列的法兰外径、螺栓圆、孔数、孔径都不一样，不能混配，订货必须写清标准号与系列。四、三个容易踩的坑
一、只看 PN 或 Class 不看系列：PN16 不等于 Class150，两者承压基准温度不同（PN 基准 20°C，Class 基准 38°C）。
二、大直径法兰另走 GB/T 13402-2019：DN600 以上的大直径钢制管法兰单独成册，不在 .1/.2 里。
三、采购单只写「国标法兰」：必须写明是 .1 还是 .2，否则供应商默认 PN 系列，涉外项目会退单。
数据来源｜GB/T 9124.1-2019《钢制管法兰 第1部分：PN系列》；GB/T 9124.2-2019《钢制管法兰 第2部分：Class系列》；GB/T 13402-2019《大直径钢制管法兰》。数据以现行标准正式文本为准。
栏目说明｜「标准解读」为法兰尺寸固定栏目，按标准体系与法兰型式逐篇整理，历史各篇可在公众号内检索标准号或 DN 查看。
查尺寸｜公众号底部菜单已接入「法兰标准」小程序，可按标准号、DN、PN 直接查连接尺寸、螺栓规格与理论重量。
关键词：GB/T 9124.1 | GB/T 9124.2 | PN 系列 | Class 系列 | 钢制管法兰 | 压力等级 | 法兰尺寸表 | 法兰标准查询
本文为标准数据整理，仅供选型与查询参考；工程实施以设计文件、现行标准正式文本及供货技术协议为准。
