工业机器视觉科普系列 · 第 5 期
从零开始，把工业机器视觉讲明白
工业机器视觉是近年来得以广泛应用的一门技术，也是人工智能核心技术之一。但因为它的理论性和抽象性都很强，很多人始终学不明白。接下来我想用几期公众号文章，把这件看似很难的事情讲明白、讲透彻，让每一位读完的读者都有所收获。
写在前面（小序）
上一期我们认识了工业相机：五个部分、三把分类尺子、七个关键参数。但认识不等于会选——真到采购的时候，手册翻烂了也未必敢拍板。
这一期我们就来解决选型的核心问题：分辨率到底要多大。先说结论：分辨率不是"挑"出来的，是"算"出来的。项目需求摆在那里，拿公式一推，像素数自己就出来了。
上期结尾埋的那道题——一个 40mm 的工件、0.2mm 的划痕，为什么至少要 2400×2400 的相机——这期就手把手算给你看。
还是那句老话：你不需要任何基础，带一双眼睛来就够了。
一、提出问题 分辨率为什么不能"拍脑袋"？
新手选相机最常见的两种姿势：一是照抄同行——"隔壁产线用的 500 万，我也上 500 万"；二是往高了买——"像素越多越清楚，预算够就上最高的"。
两种都有坑。照抄同行，人家的视场和精度要求跟你未必一样：他看 0.5mm 的缺口够用，你要看 0.2mm 的划痕，同款相机直接瞎。往高了买更亏——上期说过，分辨率推高成本、拉低帧率，多出来的像素全是在花冤枉钱。
正确的思路是反过来的：先想清楚要"看多大"和"看多细"，像素数是算出来的结果。这就需要一套核算方法。
要把它讲明白，得回答三个问题：怎么算？最小细节要几个像素还原？算完之后怎么落到型号上？下面一个一个来。
二、分析问题 三步核算 + 一道例题
（一）怎么算：三步走

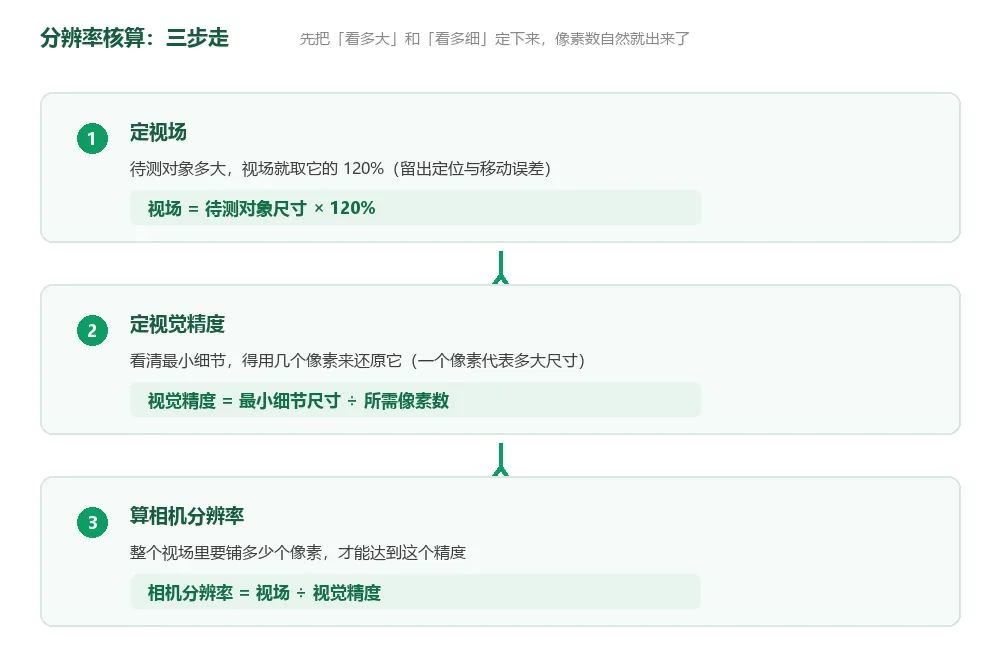

图 1 分辨率核算的三步（对应教材式 2-2、2-3）
第 1 步：定视场。视场就是相机"看得见的最大区域"。它不能刚好等于工件大小——工件要定位、机构会移动、装夹有误差，所以教材的经验值是至少取待测对象尺寸的 120%，留出余量。
第 2 步：定视觉精度。视觉精度说的是一个像素代表视场里多大一块尺寸。教材举了个直观的例子：视场水平方向 32mm，相机水平分辨率 1600 像素，那么精度就是 32 ÷ 1600 = 0.02mm/像素——图上每个像素对应实际 0.02mm。注意精度数值越小代表看得越细，但精度越高，图像存储空间也跟着涨。
第 3 步：算分辨率。视场除以精度，就是单方向需要的像素数：相机分辨率 = 视场 ÷ 视觉精度。三步其实是一句话："看多大"除以"看多细"，等于"要多少像素"。
（二）"看多细"怎么定：三类任务，三档要求
三步里最难定的是第 2 步——最小细节要用几个像素来还原？这取决于你的检测任务属于哪一类（见表 1）。
表 1 满足最小细节精度所需的像素数量（教材表 2-3）

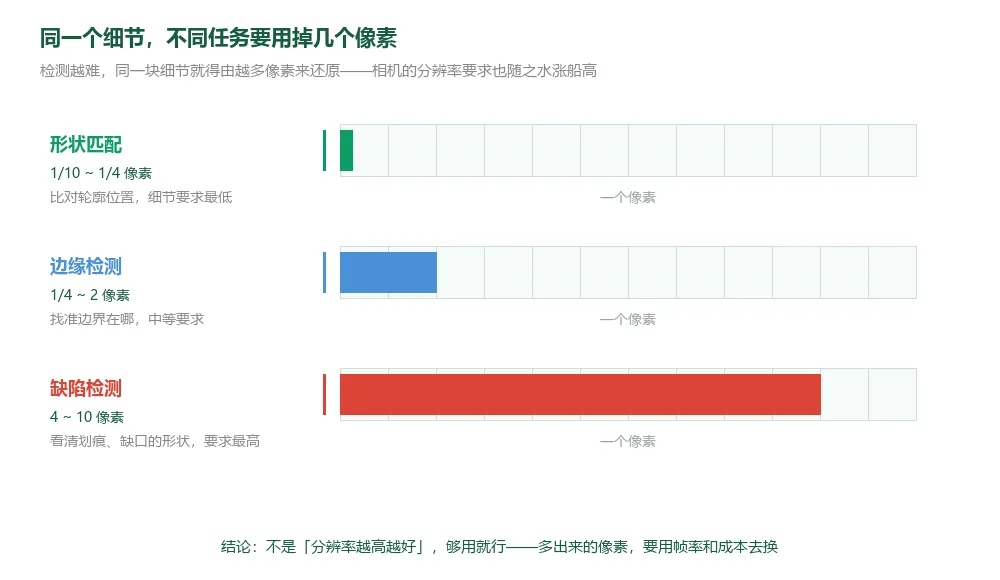

图 2 同一个细节，检测任务越难，需要的像素越多（对应教材表 2-3）
规律很好记：任务越"挑刺"，细节要摊开的像素越多。判断"这个东西在不在"——不到一个像素都够；要量尺寸——一两个像素；要看清划痕长什么样——得四到十个像素。同一条划痕，用形状匹配的精度去拍，它就是一个模糊的灰点；用缺陷检测的精度去拍，才能看出它的走向和宽窄。
（三）一道例题：40mm 工件上的 0.2mm 划痕
把三步和像素表串起来，算一遍上期留下的那道题。待测对象是一个 40mm×40mm 的工件，黑色轮廓上有划痕和缺损，最细的划痕宽 0.2mm，检测任务是缺陷检测。

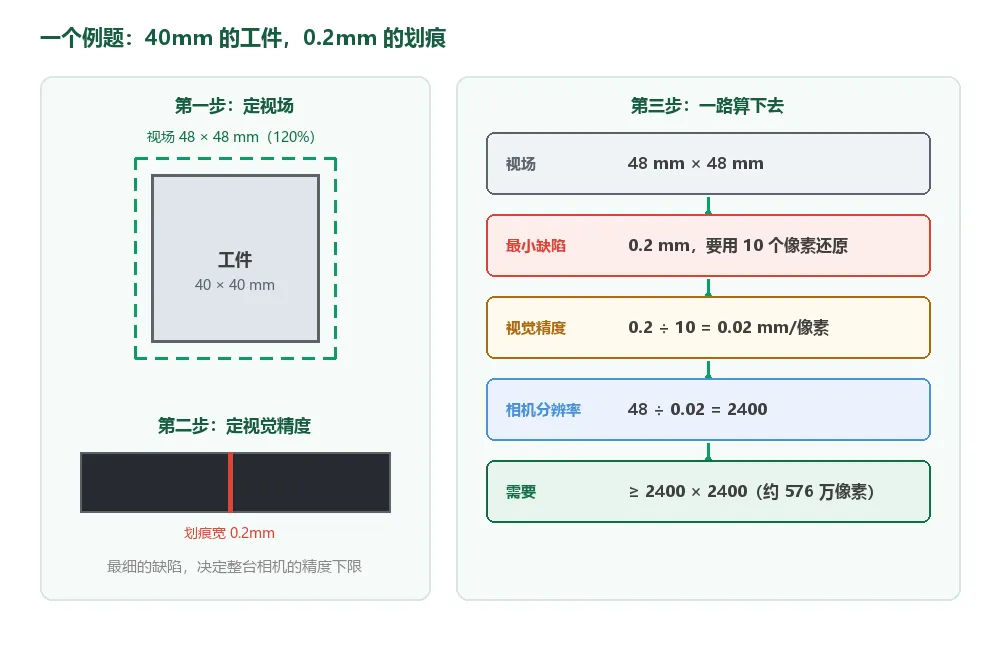

图 3 从"40mm 工件"到"2400×2400"的完整推算（对应教材图 2-16~2-18）
① 定视场：40mm × 120% = 48mm，视场取 48mm × 48mm。
② 定精度：任务属于缺陷检测，查表需要 4~10 像素还原最小细节；划痕又细又浅，取上限 10 像素。视觉精度 = 0.2 ÷ 10 = 0.02mm/像素。
③ 算分辨率：48 ÷ 0.02 = 2400，水平竖直都要 2400 像素，即至少 2400 × 2400 ≈ 576 万像素。你看，型号不是挑出来的——需求摆在那儿，算式一列，答案自己就站出来了。
（四）算完之后：六步落到型号
分辨率只是选型的核心项，不是全部。教材给的完整流程是六步（见图 4）。

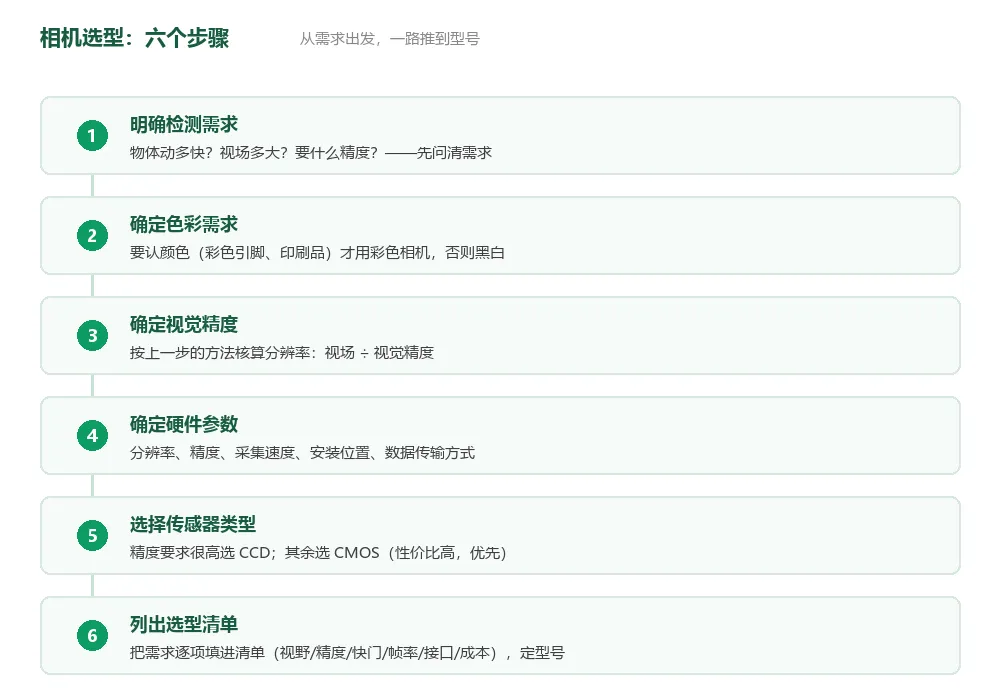

图 4 工业相机选型六步流程（对应教材 2.1.6）
最后一步的"选型清单"是把前面所有决定汇总成交接依据。教材表 2-4 给的模板很全，新手照着列就不会漏项（见表 2，节选）。
表 2 工业相机选型清单（节选自教材表 2-4）
| |
|---|
| |
| |
| |
| |
| |
| USB / GigE / Camera Link 等；C 口、F 口或接圈 |
| |
传感器类型那一步再强调一次上期的结论：满足性能要求的前提下优先 CMOS——这几年 CMOS 性能已逐渐逼近 CCD，性价比更高；只有精度要求确实很高时，才考虑 CCD。
三、解决问题 拿到需求，按这套顺序走
下次拿到一个视觉需求，把这张清单按顺序过一遍：
① 问清需求——测什么（尺寸/缺陷/引导）、物体动多快、装在哪。
② 定视场——待测尺寸 × 120%。
③ 定精度——查表 1 定最小细节需要的像素数，精度 = 最小细节 ÷ 像素数。
④ 算分辨率——视场 ÷ 精度，两个方向各算一遍。
⑤ 补齐其余参数——色彩、快门、帧率、接口、传感器类型，最后填清单定型号。
再提醒三个新手常踩的坑：一是视场不留余量——按工件原尺寸 100% 定视场，定位一偏工件就跑出画面；二是精度直接取最小细节——0.2mm 的划痕按 0.2mm/像素去算，拍出来就是一个像素的点，什么形状都看不出来；三是缺陷检测按 1 像素估算——分辨率"够看"不等于"够判"，缺陷检测要按 4~10 像素来。
四、本期小结
还是三句话收尾：
① 分辨率是算出来的：视场（尺寸×120%）÷ 视觉精度 = 单方向像素数，"看多大"除以"看多细"。
② 最小细节要几个像素，由任务定：形状匹配 1/10~1/4、边缘检测 1/4~2、缺陷检测 4~10——任务越挑刺，像素越多。
③ 选型六步走：需求 → 色彩 → 精度 → 硬件参数 → 传感器类型（优先 CMOS）→ 填清单定型号。
到这里，工业相机的"认识 + 选型"就全部讲完了。但相机只是"底片"，前面还得有块玻璃把光聚进来——下一期我们讲它的搭档：工业镜头。焦距、光圈、景深、畸变，为什么镜头选不对，再好的相机也白搭？
下期预告｜《工业机器视觉硬件③》：认识工业镜头——光圈调的是进光量，那景深受谁控制？
