大家好，我是工学院学生第三党支部的入党积极分子陈健聪。这里是"一电就通"科普分享，我们将聚焦专业领域实用知识，用通俗的方式带大家解锁新技能，助力大家在学习路上少走弯路、轻松进步。

本期给大家介绍 YOLO目标检测模型的训练与部署全流程，以一个真实的「钢珠检测」小项目为例，从数据标注到训练，再到把模型装进K230开发板，一步步带你做出自己的"AI视觉作品"。

想象一下，你给朋友发一张水果摊的照片，朋友一眼就能告诉你"这儿有3个苹果、2根香蕉"。这个"看一眼就全知道"的本事，放到计算机上，就是目标检测（Object Detection）要做的事：找出图里有哪些物体、分别在哪个位置、是什么类别。

本期我们不聊水果，聊一个更"硬核"的小目标——钢珠（ball）：让摄像头盯着画面，实时找到钢珠的位置，并把坐标发出去。这正是一个完整的边缘AI项目，也是后面要一步步带你做出来的东西。

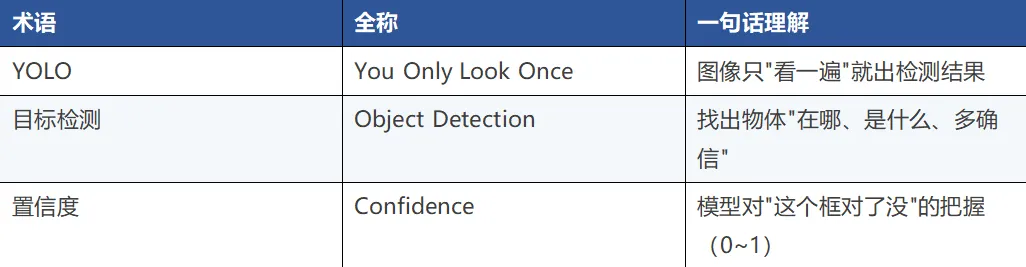

YOLO的全称是 You Only Look Once，直译过来就是"你只需要看一眼"。这个名字精准点出了它的核心思路：传统的目标检测常走"两阶段"路线——先费劲找出一堆候选框，再一个个去判断框里是什么；而YOLO把这件事一步到位，让图像只经过一次前向推理，就直接输出"框在哪里 + 是什么物体 + 置信度有多少"。

你可以把它理解成：别人是"先翻目录、再逐页找答案"，YOLO是"扫一眼整页，直接圈出答案"——所以它又快又适合实时场景。

目前YOLO已经发展出多个版本，主流的有 YOLOv5、YOLOv8、YOLO11、YOLO26 等（其中YOLOv8及之后都由ultralytics团队维护，一套代码就能完成训练、验证、预测和导出）。其中 v8 / v11在K230上都可用，本文以v11的轻量版YOLO11n（nano，320×320输入）为例——"n"代表nano，是家族里的"迷你版"，参数少、跑得快，特别适合塞进嵌入式小设备里。

那么问题来了：一个能"看图找钢珠"的模型，是怎么从零"养"出来的呢？接下来我们分几步走：选路线 → 备数据 → 训模型 → 部署落地。

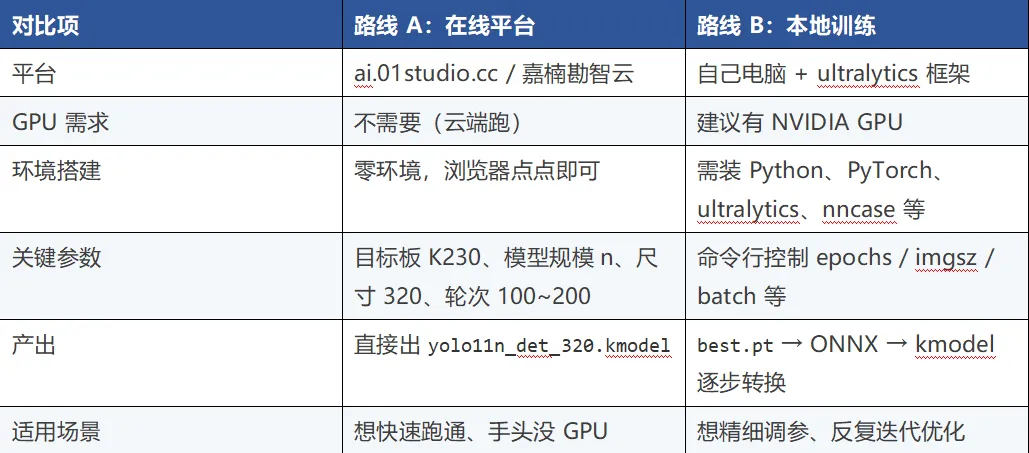

在动手之前，先想清楚一件事：你的电脑有没有一块像样的NVIDIA GPU？ 这个答案会决定你走哪条路。训练YOLO是"吃显卡"的活，没显卡也能跑，只是慢到怀疑人生。好在现在有两条路可选：

▪ 路线 A：在线平台训练——用浏览器在云端训练，零环境、不占本地算力，直接产出 K230 能用的 kmodel；

▪ 路线 B：本地训练全流程——在自己的电脑上跑完"数据 → 训练 → 转换"全套，可控性强、适合反复调参。

⚠️ 小贴士：无论哪条路线，最终的目标都一样——得到一个在 K230 上能跑的量化模型 yolo11n_det_320.kmodel。路线 A 把"训练+转换"都包在云端，路线 B 则要自己一步步走。下面几节按路线 B（本地全流程）详细展开，这也是最能讲清原理、最能让你"知其所以然"的走法。

模型不是天生的"看图高手"，它是靠大量带答案的图片训练出来的。这个过程就像教小孩认钢珠：你指着一张图说"这是钢珠"，指的次数多了，小孩就记住了。给模型"指图认物"的这一步，就叫数据标注。

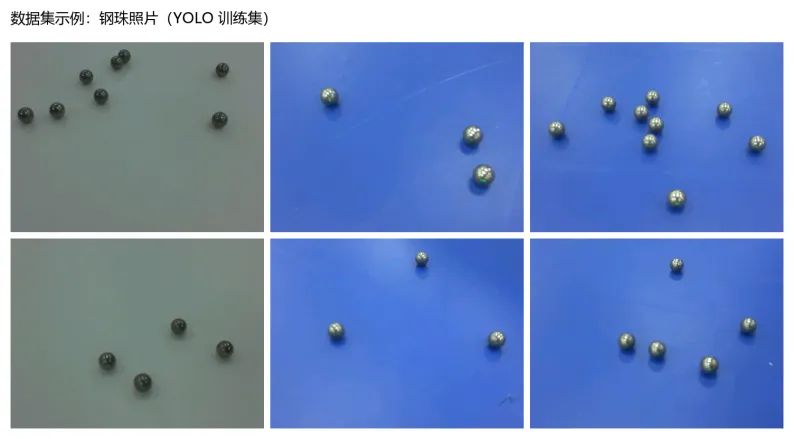

本期项目的数据集是约300张钢珠照片（文件名photo_xxxx命名），分成训练集（train）和验证集（val）两部分。

YOLO训练有一套固定的目录结构（YOLO格式），建议照下面这样整理：

my_dataset/

├── images/ # 图片：train/（训练）和 val/（验证）两个子目录

│   ├── train/

│   └── val/

├── labels/ # 标注：每个图对应一个同名 .txt 文件

│   ├── train/

│   └── val/

└── data.yaml        # 数据集的"总清单"

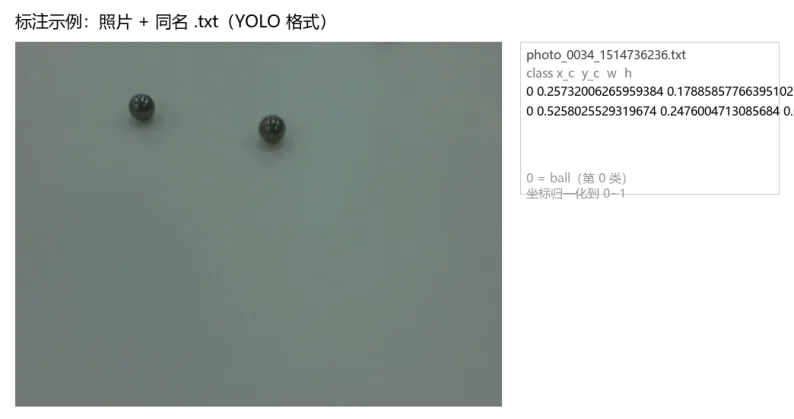

其中 labels 里的每个 .txt 记录了这张图里每个钢珠的类别编号和坐标，它与 images 里的图片一一对应。

data.yaml 是训练时的"地图"，它告诉程序：数据在哪、训练集/验证集在哪、有几类物体。钢珠项目只有一类，示例如下：

path: ./my_dataset       # 数据集根目录

train: images/train

val: images/val

names:

 0: ball               # 钢珠（单类）

⚠️ 小贴士：names 里的类别顺序必须与标注时一致，而且后面部署到 K230 时，板子上的 labels 列表也要按这个顺序来写（这里就是 ["ball"]），否则就会"张冠李戴"。

数据备好了，接下来就是让模型"刷题"。这里我们用 ultralytics 框架（配套PyTorch环境）来训练，它把复杂的训练过程打包成了简单命令。

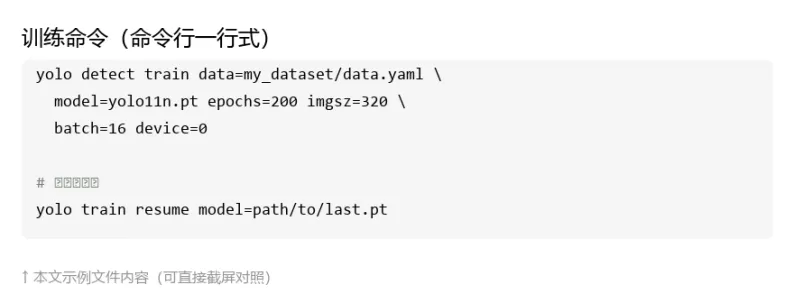

本地训练命令（教程原文）：

yolo detect train data=my_dataset/data.yaml model=yolo11n.pt epochs=200 imgsz=320 batch=16 device=0

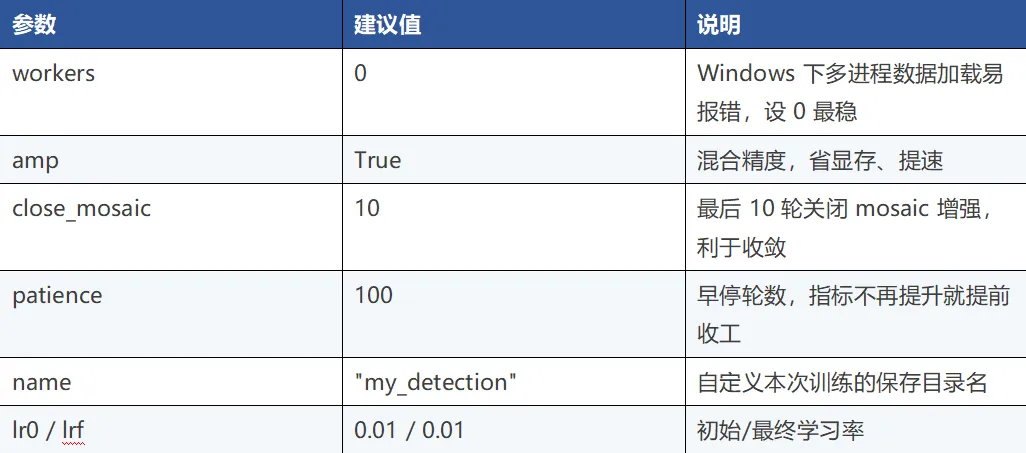

如果用脚本（train.py）方式训练，有几个Windows实用要点值得注意：

如果训练中途被打断，别慌，可以从最后一个断点接着训（断点续训），不用从头再来：

yolo train resume model=path/to/last.pt

训练跑完后，程序会在 runs/detect/my_detection/ 目录下留下"战利品"：

▪ best.pt：在验证集上指标最好的那一版权重——部署就用它；

▪ last.pt：最后一个 epoch 的权重——主要用于断点续训；

▪ results.png / results.csv：训练曲线与指标数据（损失下降、指标上升）；

▪ PR_curve.png：PR 曲线；

▪ val_batch*_pred.jpg：验证集的预测效果图（图上直接画出框，一眼能看出对不对，很适合当配图）；

▪ train_batch0.jpg：第一轮训练输入的样本可视化。

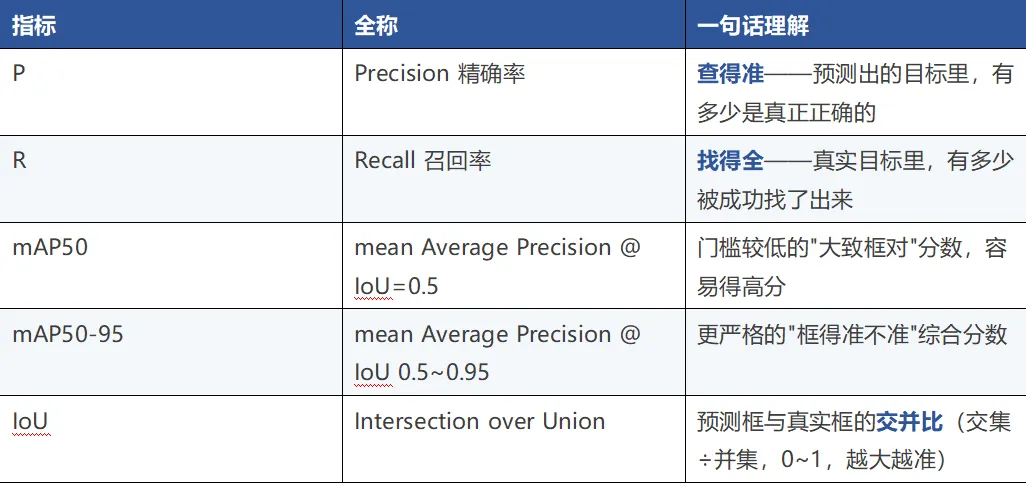

训练日志里会蹦出一串指标：P、R、mAP50、mAP50-95…… 别被它们吓到，用"看病"打个比方就懂了：

其中 IoU 要单独解释一下：它就是预测框和真实框"重叠程度"的度量——完全重合是1，完全不沾边是0。

▪ mAP50 只要求框和真实框的 IoU 达到 0.5 就算对，门槛低、分数通常好看；

▪ mAP50-95 则把 IoU 从 0.5 一路调到 0.95（步长 0.05）逐档算一遍再取平均，既考"找到没有"、又考"框准没有"，是更硬核的指标。

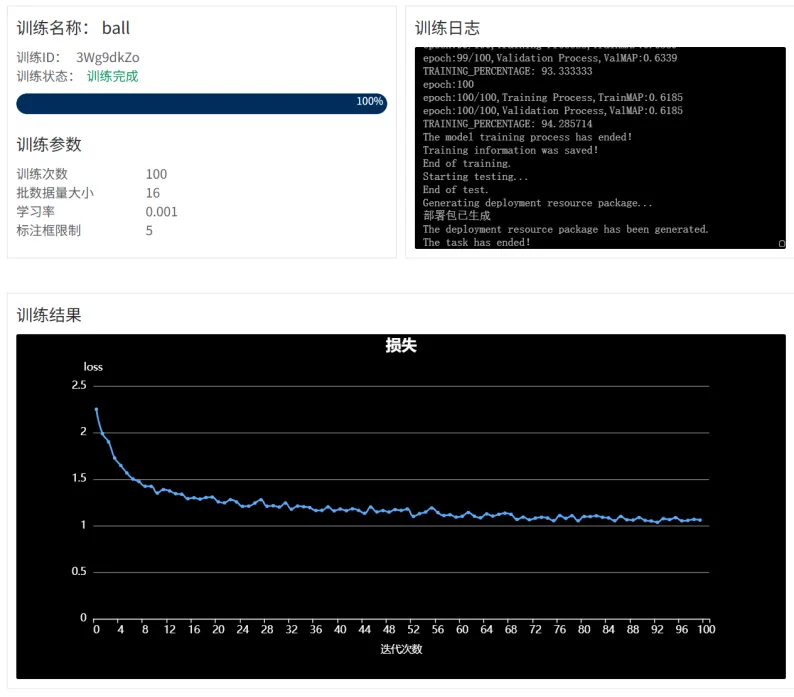

那训练到什么样算"练好了"？教程给出几条经验判断：mAP@0.5 大于 0.80 算好、低于 0.50 算差；box_loss（框的损失）稳定下降；训练集与验证集的损失曲线接近（没有明显过拟合）；本地训练可打开 val_batch*_pred.jpg 看验证集预测效果，在线平台则看训练报告里的验证效果图——钢珠都被框对，基本就能判断模型够不够用了。

模型在电脑上跑得好不算本事，真正有意思的是让它在一张小小的开发板上实时运行。这一步，我们把它部署到 K230 上。

K230 是嘉楠科技推出的一款 RISC-V架构AI芯片，内部集成了一块专门的 KPU（AI推理单元），专为端侧视觉场景设计，功耗低、算力却够用，特别适合"摄像头 + AI"的边缘设备。

本期使用的开发板是 立创·庐山派CanMV-K230：它把K230做成了开发板，板载CSI2摄像头（sensor id=2）和一块800×480的LCD屏，刷上 CanMV 固件（K230的MicroPython移植版）后，用简洁的MicroPython代码就能调用AI推理，不用去啃复杂的底层驱动。

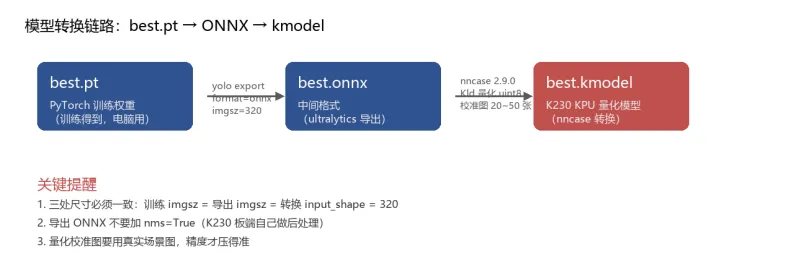

电脑上训练出的 best.pt 是给PyTorch用的，K230的KPU不认这个格式。所以我们要走一条转换链路：

best.pt → ONNX → kmodel（nncase + 量化）

第一步，用ultralytics导出ONNX：

yolo export model=runs/detect/my_detection/weights/best.pt format=onnx imgsz=320 simplify=True

⚠️ 不要加 `nms=True`！K230 板端会自己做后处理（NMS），如果导出时把 NMS 也固化进 ONNX，上板后反而会出错。

第二步，用嘉楠的 nncase 工具把ONNX转成K230能跑的 kmodel。转换关键配置如下：

▪ 版本：nncase==2.9.0 + nncase-kpu==2.9.0（注意 Python 3.8~3.10 环境；Windows 下 nncase-kpu 从 GitHub Releases 下载 whl，还需要 .NET 7.0 桌面运行时，可能还要补一个 libomp140.x86_64.dll）；

▪ CompileOptions（编译选项）：target="k230"，preprocess=True、input_type="uint8"、input_shape=[1,3,320,320]、input_layout="NCHW"、mean [0,0,0]、std [255,255,255]；

▪ PTQTensorOptions（量化选项）：calibrate_method="Kld"、quant_type="uint8"，校准图用 20~50 张真实场景图；

▪ 产物：best.kmodel + labels.txt（每行一个类名，这里就是 ball）。

量化的本质：把32位浮点权重压缩成8位整数，模型变小、变快，代价是精度略有损失——就像把高清照片压成小尺寸，占地方少了，细节也略打折扣。所以校准图一定要用真实场景图，量化才"压得准"。

模型转好后，把 yolo11n_det_320.kmodel 和 labels.txt 拷到板子的 /sdcard/examples/kmodel/ 目录（用CanMV IDE拖拽，或命令行 mpremote cp），就能在板子上推理了。

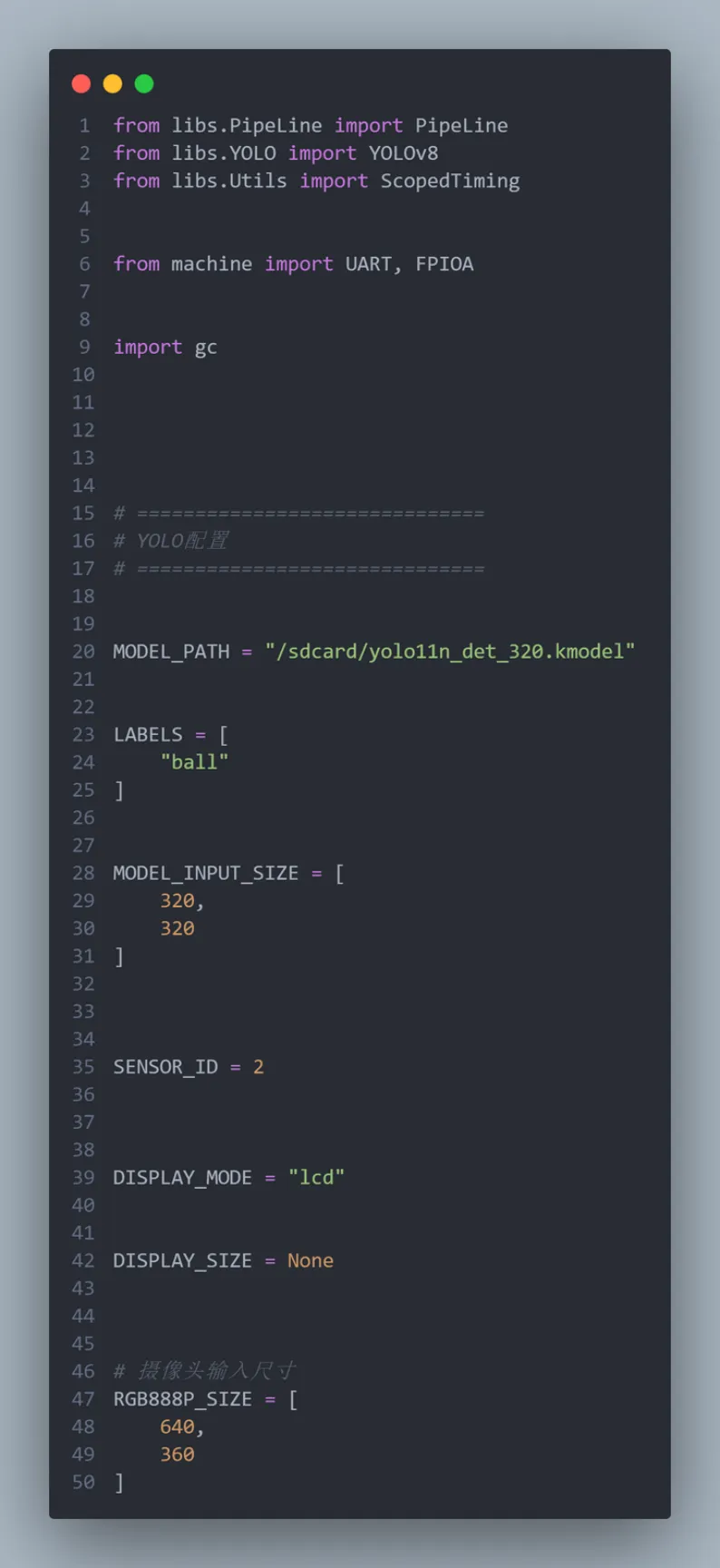

下面是本项目的板端程序 main.py 的核心骨架——它做的事比"画个框"更进一步：

from libs.YOLO import YOLOv8          # 官方 YOLOv8 类，兼容 v8/v11 检测模型

from libs.PipeLine import PipeLine, ScopedTiming

from machine import UART

MODEL_PATH = "/sdcard/yolo11n_det_320.kmodel"

LABELS = ["ball"]                     # 顺序必须与训练 data.yaml 的 names 一致

MODEL_INPUT_SIZE = [320, 320]

RGB888P_SIZE = [640, 360]

SENSOR_ID = 2

DISPLAY_MODE = "lcd"

1) 初始化摄像头管线（video 模式；真实代码为 pl.create(sensor_id=SENSOR_ID, ...)）

pl = PipeLine(rgb888p_size=RGB888P_SIZE, display_mode=DISPLAY_MODE)

pl.create(sensor_id=SENSOR_ID)

2) 用 YOLOv8 类加载 yolo11n kmodel（官方 YOLOv8 类兼容 v8/v11 检测模型）

yolo = YOLOv8(task_type="detect", mode="video",

             kmodel_path=MODEL_PATH, labels=LABELS,

             rgb888p_size=RGB888P_SIZE, model_input_size=MODEL_INPUT_SIZE,

             conf_thresh=0.5, nms_thresh=0.45, max_boxes_num=50, debug_mode=0)

yolo.config_preprocess()

uart = UART(UART.UART2, baudrate=115200)  # 用于把坐标发给下游 MCU

while True:

   with ScopedTiming("total", 1):

       img = pl.get_frame()          # 从摄像头取一帧

       res = yolo.run(img)           # KPU 推理，返回检测框列表

       # 3) 只保留离画面中心最近的钢珠，得到其中心坐标 (cx, cy)

       #    （遍历 res 中各框，计算框中心到画面中心 (320,180) 的距离，取最小者）

       # 4) 画框到 LCD，并显示坐标（K230 不支持 f-string，用 % 格式化）

       yolo.draw_result(res, pl.osd_img)

       # 在 OSD 上打印 "x=xx y=yy"（用 % 格式化，而非 f-string）

       # 5) UART 发送坐标与状态：帧头 55 53 + x + y + state

       #    x/y 范围 0~640 / 0~360；state=1 有钢珠、state=0 无钢珠

       pl.show_image()               # 刷新显示到 LCD

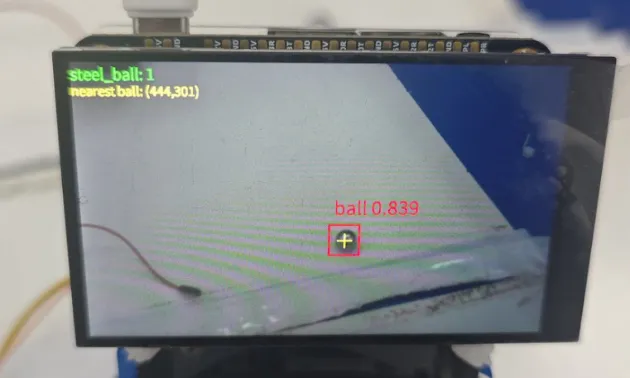

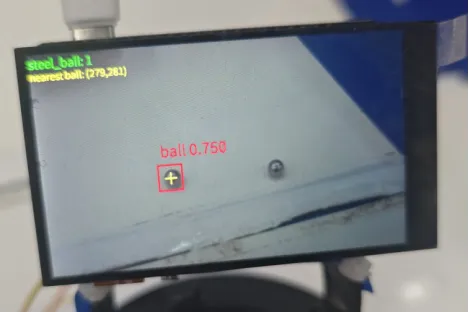

⚠️这里藏着一个双芯协作的亮点：K230 负责"看"——摄像头 + KPU 推理，得出钢珠的坐标；坐标再通过 UART（帧头 `55 53`）发给下游的 MCU（比如 STM32），由 MCU 去"动"——控制舵机、机械臂抓取钢珠。一块芯片负责视觉智能，一块芯片负责实时控制，各司其职，这就是嵌入式 AI 项目里最常见的"双芯"分工。

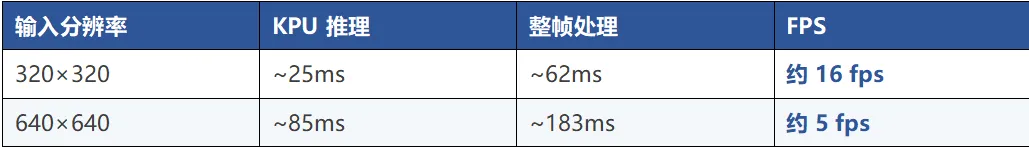

部署落地的核心指标就是帧率——一秒能处理多少帧。教程给出的实测数据（测试条件：K230板载CSI2摄像头 + LCD 800×480）：

（注：以上为教程实测数据）可以看到，320输入明显更快——这也是本期模型统一用320的原因。想要更快，就用320输入 + n模型 + 让 rgb888p_size 等于 model_input_size；想要更准，才考虑640输入或换s模型。

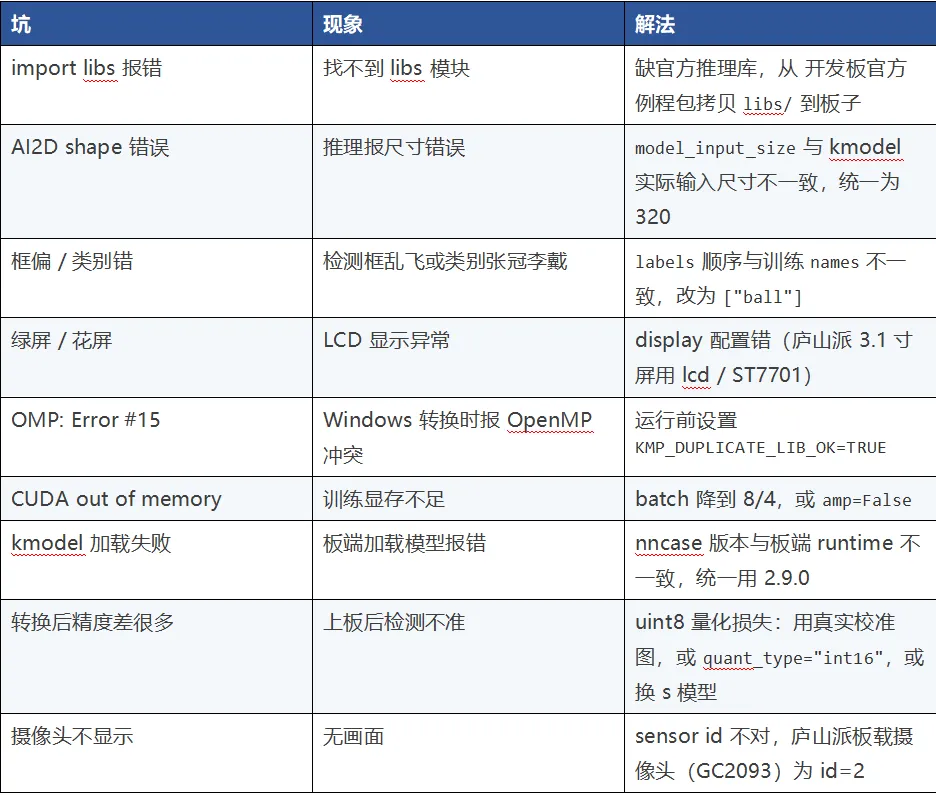

下面是教程第7节整理的真实踩坑清单，几乎每个新手都会碰到其中一两条：

从数据标注到训练调参，再到把模型塞进一张K230小板子里实时跑起来——这一整套流程走下来，你会发现所谓"AI视觉"并不遥远：它不过是"好教材（数据）+ 勤刷题（训练）+ 巧落地（部署）"三件事的叠加。

而当我们让K230通过一根UART线，把钢珠的坐标实时交给下游MCU的那一刻，就已经摸到了端侧AI与嵌入式系统协作的门槛——一块芯片负责"看"，一块芯片负责"动"，这正是一个完整的智能硬件项目该有的样子。

YOLO的一步到位，让我们看到了"效率"的优雅；K230的小身板，则让我们看到"算力"也可以离我们这么近。作为电子信息、通信、人工智能相关专业的学生，我们既是这些技术的学习者，也完全可以成为把它们亲手做出来的人——你写下的每一条命令、标注的每一个框，最终都会变成机器"看懂"世界的那双眼睛。

"一电就通" 也会持续分享更多电子、通信、AI类的实用干货，与大家一起精进专业本领。如果你也想亲手跑通自己的目标检测模型，不妨就从这一篇开始动手试试吧！
