一、定义与特点

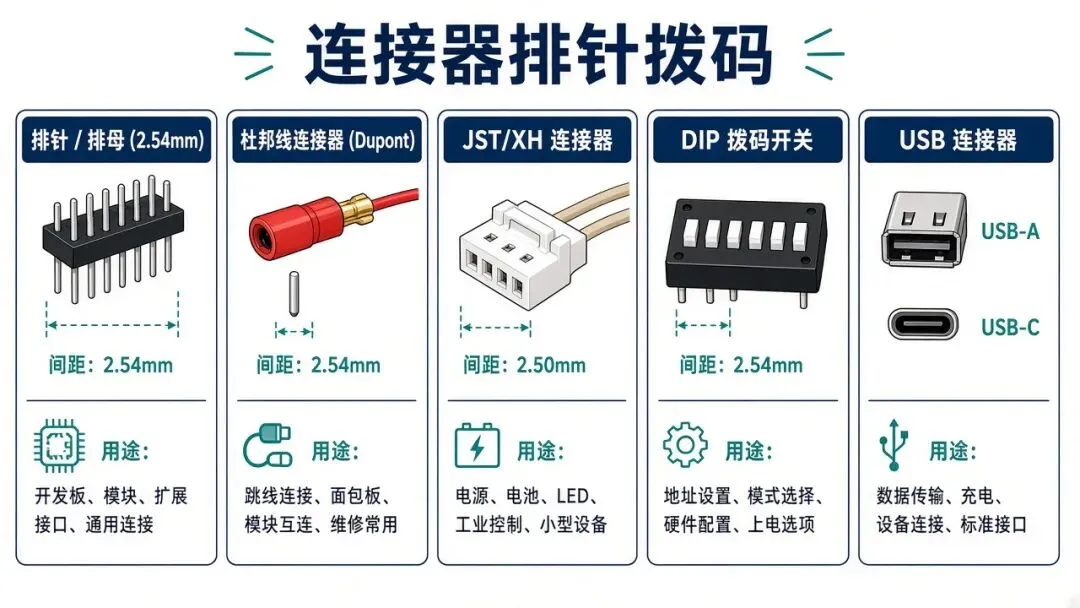

连接器把板与线、板与板连起来；拨码是一排可拨动的小开关，常当地址/功能配置。原理图符号对应 PCB封装——二者不一致是高频坑（见技术札记合集的《符号与封装别混》）。二、按结构 / 封装分类
调试常用
线对板塑壳（JST 生态等）

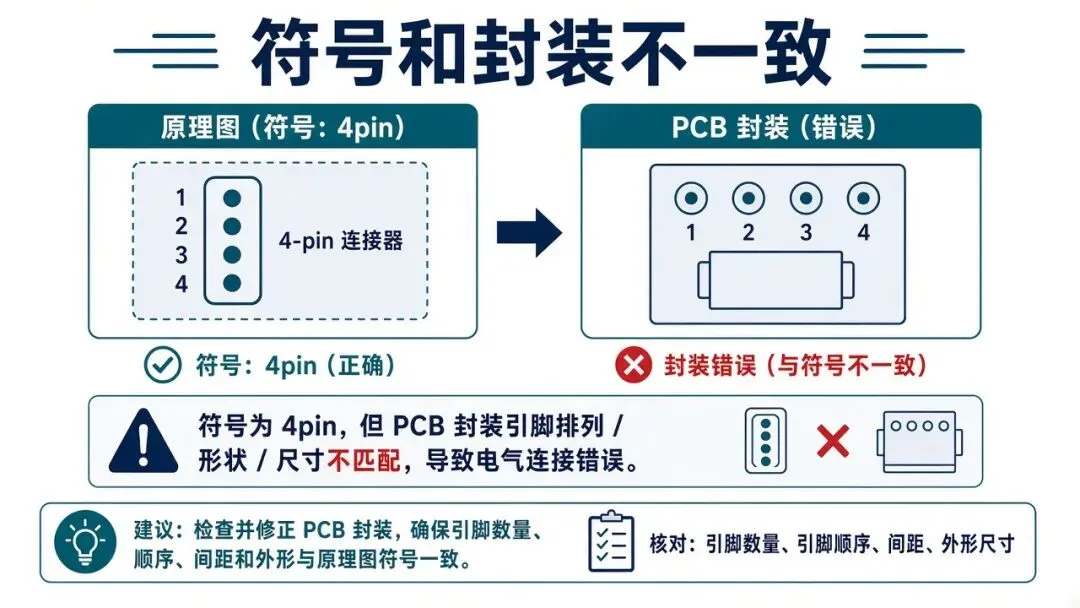

另有 USB、拨码、螺丝端子等。封装分直插、贴片、卧式侧插——库 footprint 必须与订料一致。原理图符号对了、库 footprint 和订料不一致时，常见结果是 1 脚镜像或间距错——批量板全废。三、原理：接触与额定
拨码本质是多路机械开关：一端接地，另一端经上拉到VCC（或反之），MCU 读高低四、典型电路 / 场景怎么接
4.1 拨码地址（可照着画）
每位：开关一侧 → GND；另一侧 → MCU 输入，并经上拉到本侧VCC。不要悬空指望「天线逻辑」。上电默认电平要在原理图里写清。4.2 排针调试口
2.54 排针接 SWD / UART 等：脚序跟你的板级设计与调试器线序走，本文不写死脚号。上电前对 1 脚丝印。4.3 杜邦线该用在哪
| |
|---|
| |
| |
| |
| 优先怀疑接触不良（见技术札记合集的《杜邦线接触不良》） |
产品化：电源用端子或带锁连接器；信号线固定；关键接口再加防护（TVS 篇那套）。五、间距 / 电流「选小」差别

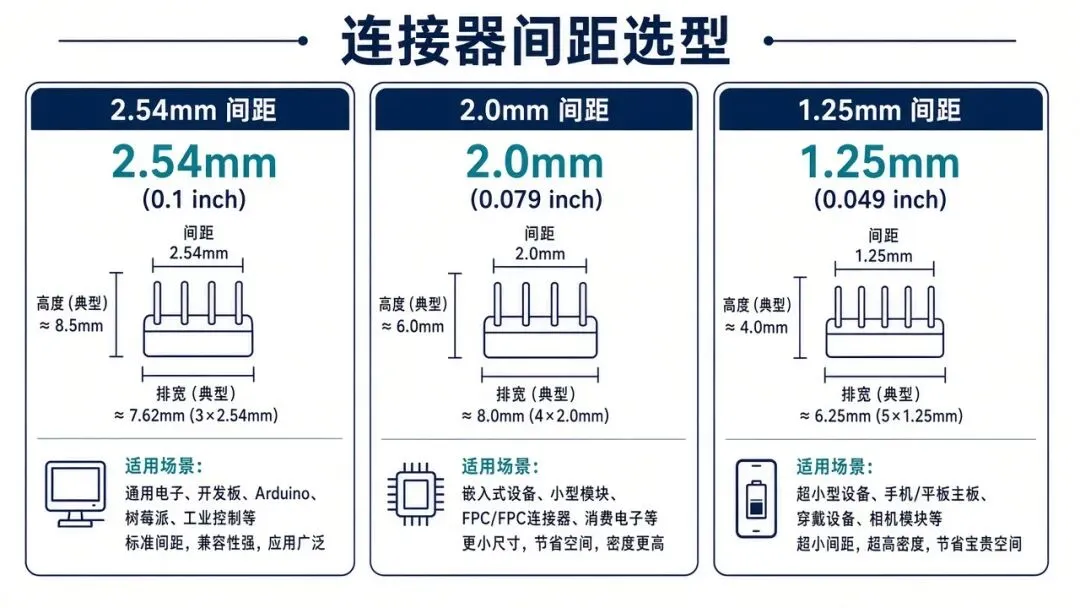

选型勾选：电流与线径 → 间距与系列 → 锁扣/防呆 → 立卧与高度 → 符号封装三对照。六、布局 / 结构注意
- USB 机械强度、外壳接地、Type-C 的 CC 电阻按规范
七、怎么确认选择安装
- 轻轻晃杜邦/排针：若功能跟着抖，就是接触问题，别先改软件
