前面我们已经学了不少高速PCB知识——差分、阻抗、等长、Stub、串扰、过孔优化……
到这里，是不是觉得高速PCB已经快被拿捏了？
先别急，还有一个很容易被忽略的东西：板材。
同样的走线、同样的阻抗设计，换一种板材，信号损耗、传播延迟，甚至整板的可靠性，都可能不一样。
特别是速度越来越高之后，普通FR-4在一些高损耗、长距离链路里就可能开始吃力。
那问题来了：
高速PCB，到底该怎么选板材？Dk、Df、Tg这些参数又该怎么看？
今天，我们就把这件事讲清楚。
选择高速板材时，需要重点关注以下核心参数：
Dk（介电常数）：材料储存电能能力的度量，影响阻抗计算、信号传播速度和传输线延迟
Df（损耗因子）：材料损耗电能能力的度量，直接决定高频信号的衰减程度，Df越低损耗越小
Tg（玻璃转化温度）：材料从刚性玻璃态转变为柔性橡胶态的温度，影响焊接可靠性和高温下的尺寸稳定性
Td（分解温度）：材料发生化学分解的温度，决定板材在无铅焊接等高温工艺中的耐受能力
CTE（热膨胀系数）：温度变化时材料尺寸变化率，影响BGA焊盘可靠性和多层板层间对准
吸水率:材料吸收水分的百分比，影响高频下的介电性能稳定性和可靠性
根据性能等级，PCB板材可分为以下几类：
DK，DF（@1GHz）
标准FR-4：DK4.2~4.6GHz；Df 0.010~0.020；适用于普通数字电路、低速信号
中速板材：DK3.7~4.0GHz；Df 0.005~0.008；适用于DDR3/DDR4、千兆以太网
高速板材：DK3.3~3.6GHz；Df0.002~0.004；适用于DDR5、PCIe 5.0、25G SerDes
超低损耗：DK3.2~3.5GHz；Df 0.001~0.002；适用于PCIe6.0、56G/112G SerDes
极低损耗：DK2.1~3.0GHz；Df<0.001；适用于毫米波、微波、相控阵天线
高速PCB板材市场主要由以下厂商供应，各厂商产品线覆盖不同损耗等级，具体型号和参数请参考厂商最新技术文档。
罗杰斯：高频/射频领域知名品牌，产品广泛应用于射频、微波和毫米波设计，部分型号可使用标准FR-4工艺加工。
松下：MEGTRON系列是高速数字设计领域的主流选择，在网络通信、服务器等高层数板设计中广泛采用。
生益科技：国内主要覆铜板厂商，产品线覆盖标准FR-4至超低损耗等级。
联茂电子：产品线覆盖标准FR-4至高速等级。
建滔：标准FR-4覆铜板主要供应商之一。

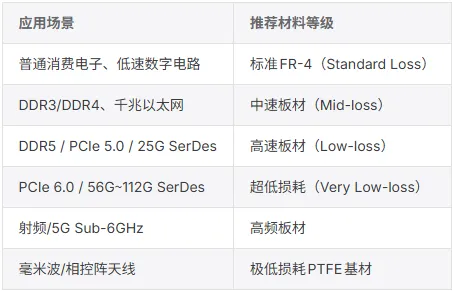

4.1 按应用场景选型
4.2 Dk与Df的选择原则
Dk的选择：Dk越低，信号传播速度越快，传输线延迟越小。但Dk也影响特性阻抗，需根据叠层设计综合考虑。通常高速数字设计选择Dk在3.0~3.6之间的材料。
Df的选择：Df是高速设计中最关键的参数。Df越低，高频信号衰减越小。对于10GHz以上的信号，建议Df < 0.005；对于25GHz以上的信号，建议Df < 0.002。
4.3 其他选型考量
Dk稳定性：Dk随频率、温度和湿度的变化幅度。高速设计要求Dk波动小，以保证阻抗一致性。
热可靠性：无铅焊接工艺要求Td > 340°C，Tg > 170°C。
CAF抗性：导电阳极丝（Conductive Anodic Filament）抗性，高层数板尤为重要。
加工兼容性：部分高频材料（如PTFE基材）需要特殊加工工艺，成本较高。部分高频材料可兼容标准FR-4加工工艺，适合混合叠层设计，具体请咨询板材供应商。
在实际项目中，为了平衡性能和成本，常采用混压叠层设计——关键高速信号层使用高性能板材，电源层和低速信号层使用标准FR-4。
混压设计要点：
阻抗计算：不同材料Dk不同，需分别计算各层阻抗。
CTE匹配：不同材料的热膨胀系数差异可能导致翘曲和层间分离，需注意材料搭配。
成本优化：混压设计可降低成本30%~50%（相比全部使用高速板材）。
工艺验证：需与PCB制造商确认混压工艺能力。
