前言：本文已尽量避开难懂的知识点和术语，不过对于非专业人士和新人来说，可能仍会感到不适。
北方冬天室内干燥，最近一直在用图上旧款加湿器，这款非蒸发式的，21年99大洋买的，保修1年，型号参数在底座下面，之前用的不多，就这两年用的频些，这两天突然不亮灯，打开无任何反应，猜测是电源损坏。

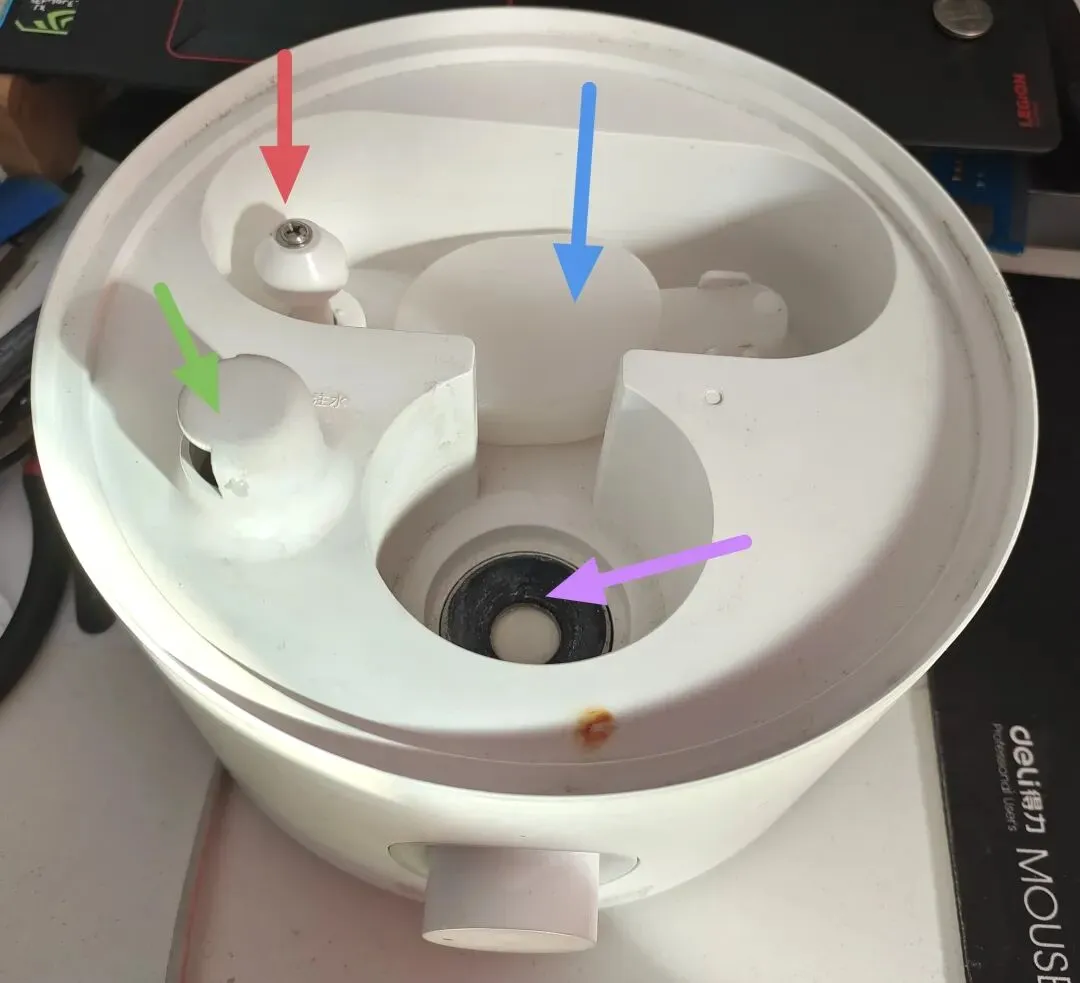

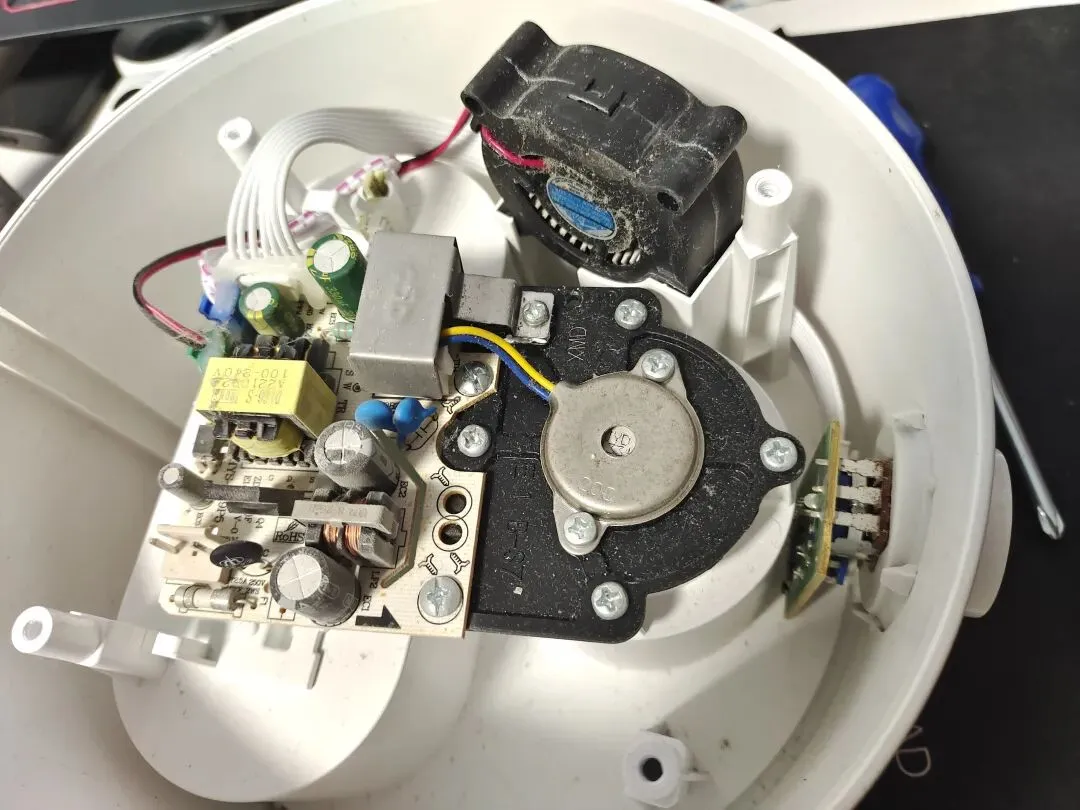

这款加湿器分上下两部分，上面水箱，下面底座，底座如下图，红色箭头是液位浮球开关，主要防干烧；蓝色是机械补水装置，水位低的时候，跷跷板右侧翘起的凸点，触发水箱进水口的活塞加水；紫色位置下边是超声波换能器，发出超声波把水打碎成小水珠；绿色箭头是出风口，下面有小型鼓风机，小水珠通过水箱的风道吹出变成水雾。底座有4个脚垫，螺丝在脚垫下面，拆这种脚垫的方法就是吹风机（吹头发的那个）加热软化，拧下螺丝打开盖板，里面是下图这样，灰尘较多。

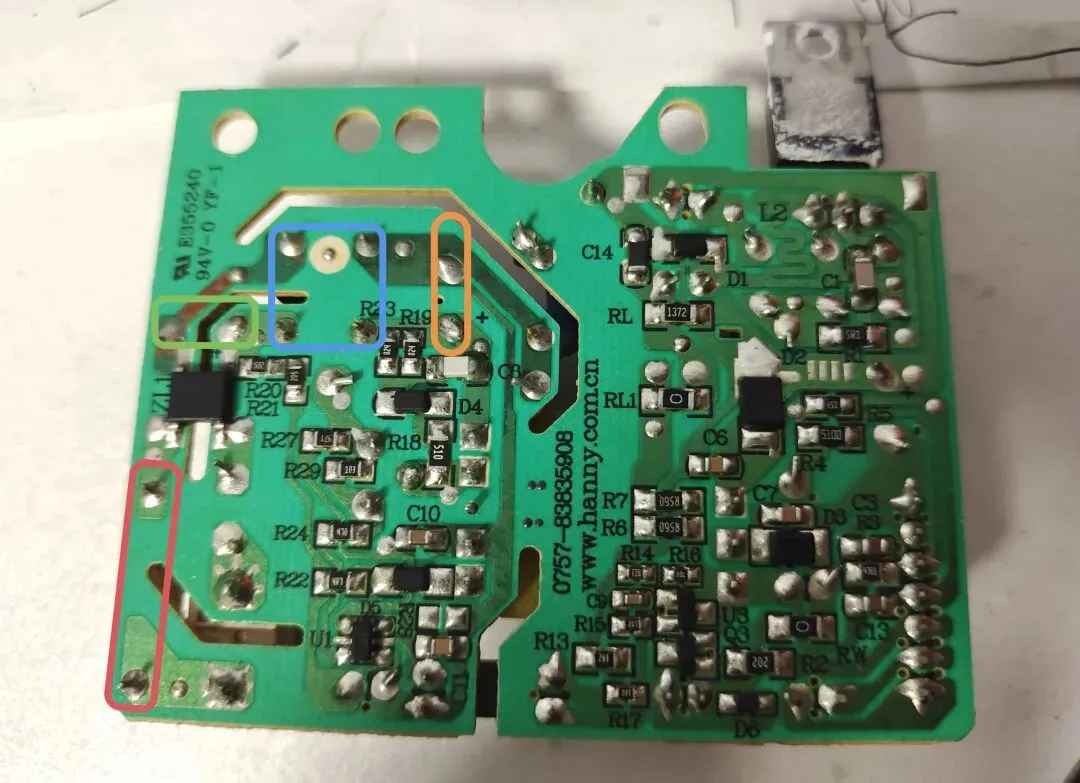

左边的板子就是电源板，先断开各接口排线，都打了热熔胶，解胶没经验，浪费不少时间，废了半天劲，终于把电源板拆出来了，用酒精和洗板水刷干净，电源板正面背面如下图，反激式开关电源，单层板，感觉有戏。

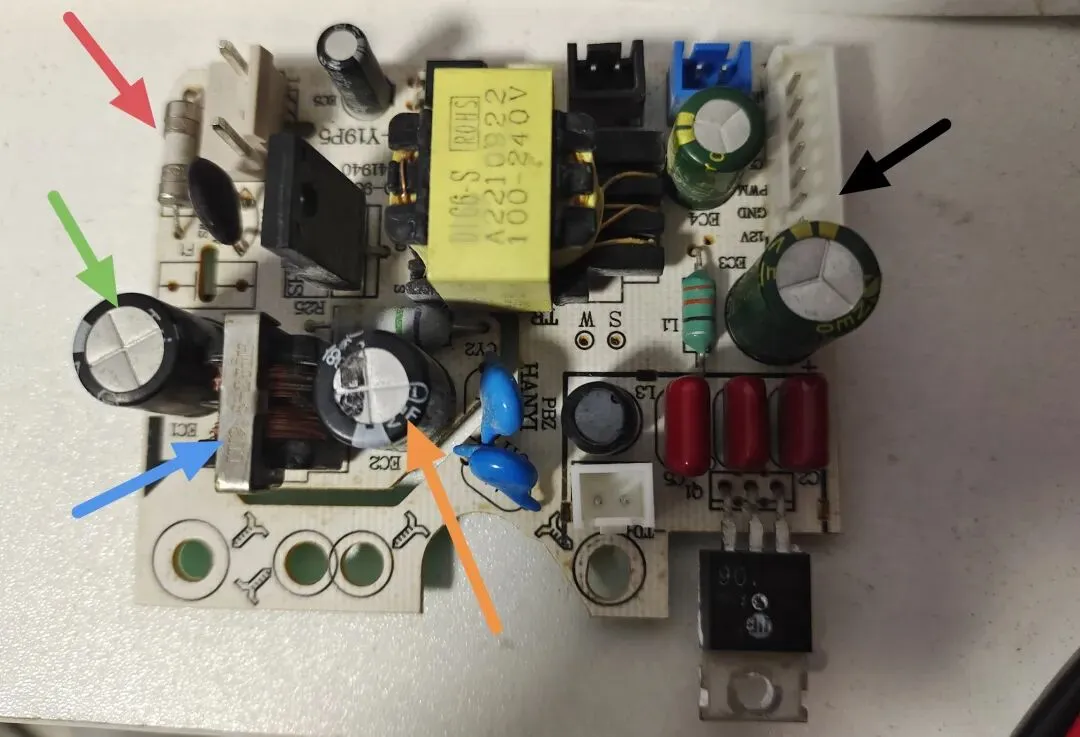

万用表测量电源输入保险(上图红框和箭头处)，正常，仔细观察板子正面和背面，未发现明显异常的元器件，那就裸板插电看一下。⚠️非专业人士不要“带电”检修220V用电设备，很危险
插电，测量电源输出端子（黑箭头处）无电压，测整流桥后主滤波电容（绿框箭头处），电压稳定310V左右，正常，说明前级电路正常；
断电，主滤波电容电压缓慢下降，说明开关电源未起振；
再次上电，向后排查，突然发现主滤波电容后级还有个主滤波电容（橙框箭头处），刚才忽略了，测量无电压，不正常；
断电，放电，万用表测量后级主滤波电容两端阻值，无短路，观察电容无异常，两个主滤波电容之间有一个共模电感（蓝框箭头处），两个线圈，测量上面线圈电阻1.3Ω，正常，测量下面线圈万用表示数在几kΩ到几百kΩ跳动，这块竟然断路了（下文有这块的电路图）

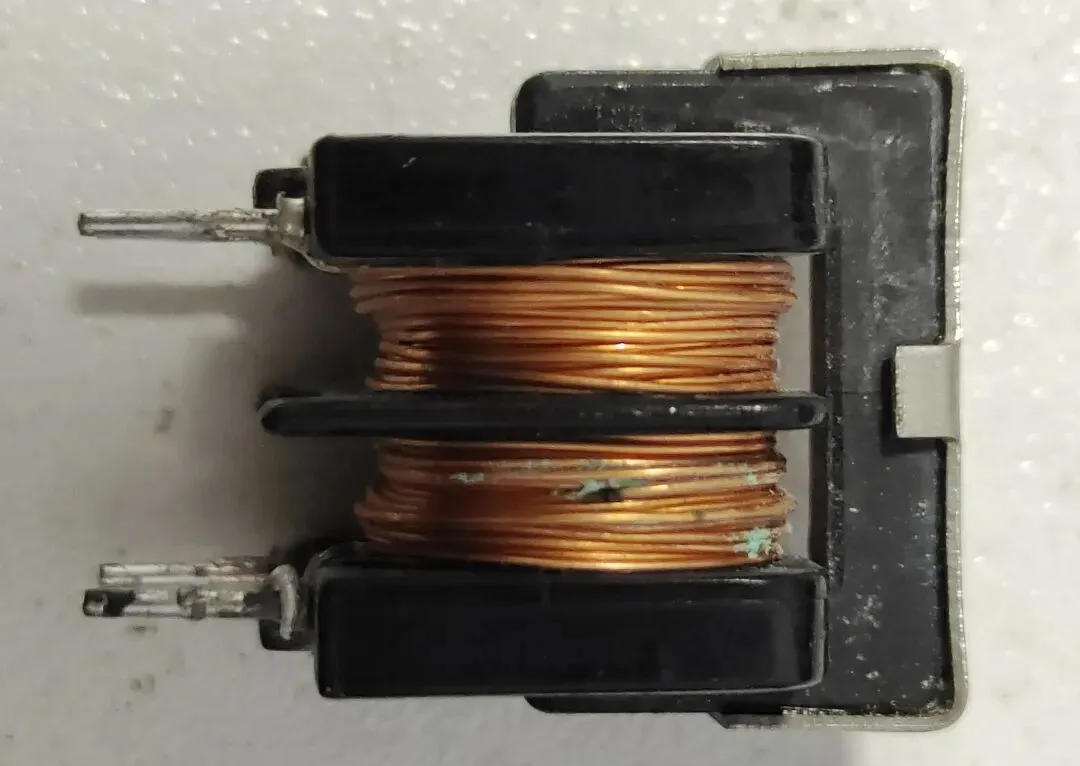

观察共模电感，发现一线圈有铜绿（碱式碳酸铜），刚才这块在阴影区确实没注意到，拆下来，如下图，继续测试板子上各个电解电容无问题

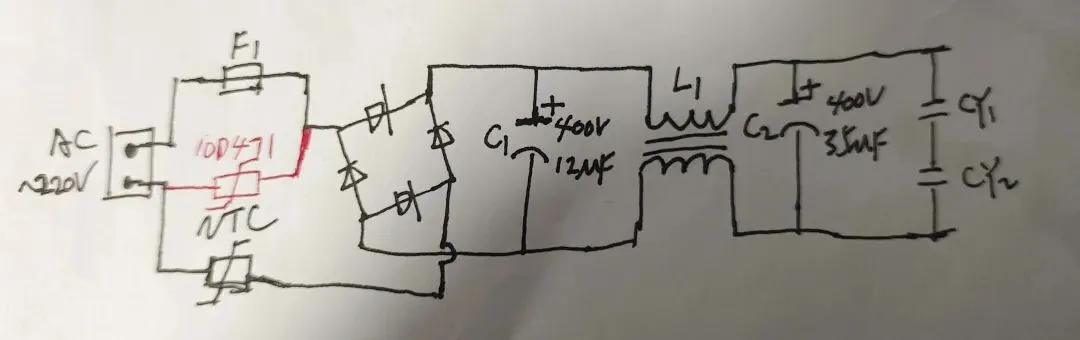

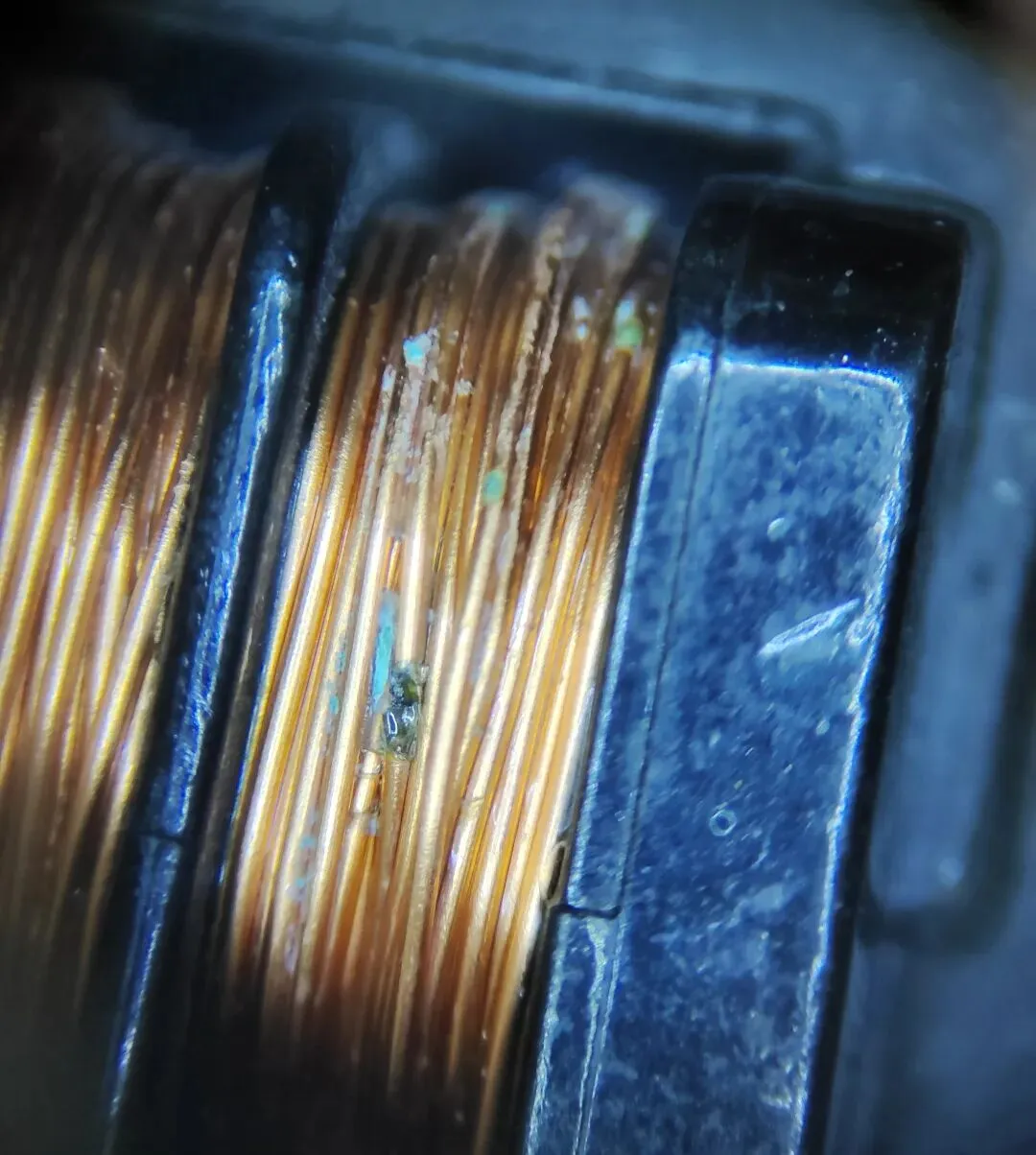

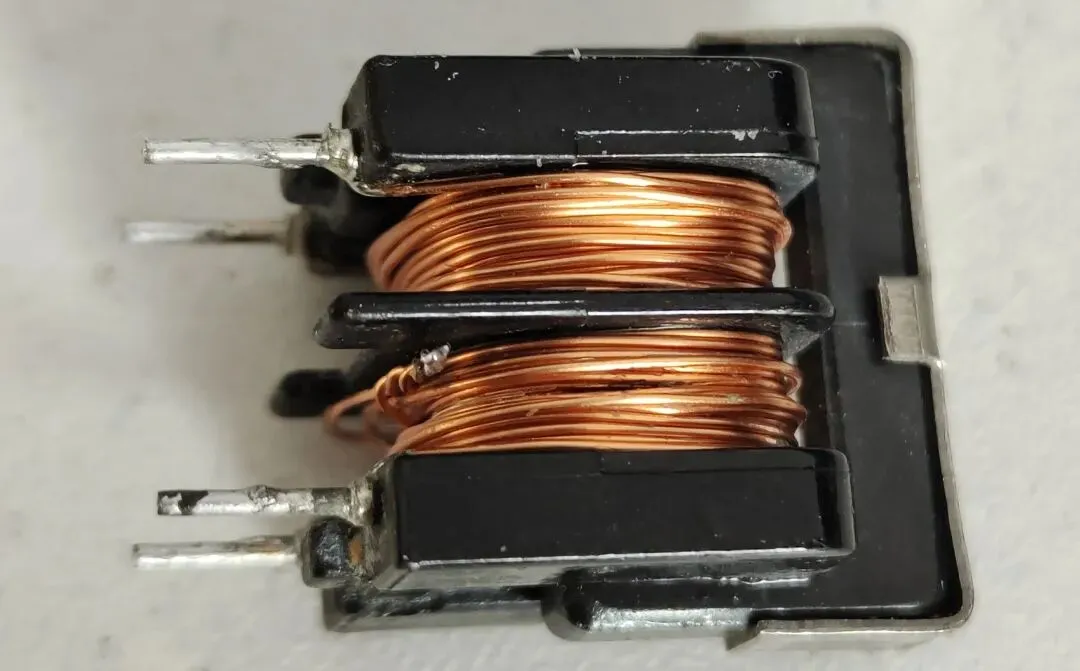

共模电感型号UU9.8-25mH，线径0.2太细，看的不是很清晰，显微镜下放大如下图，有一段烧断了，看着好像是助焊剂或者什么液体弄到了线圈上，导致漆包线氧化，通电发热又加速了氧化过程，导致烧断UU9.8-25mH不贵，很好买，某宝便宜的加上运费不到2元，太卷了，不过要等4天快递，这个共模电感在电路板上不安装直接短接过去也可以，就是EMI会差些，还是决定安装，不想等快递，也不想花钱，做个手术吧，用刻刀小心刮掉表面铜绿，挑开断线处，退了一圈，否则线不够长，重新接线焊接，就是丑了点如下图，这个电感原来120匝，现在119匝，影响很小，接头处应绝缘处理，不过匝间几乎不承受多少压差，且漆包线还有绝缘漆，耐压足够，就没处理焊接共模电感，裸板空载上电测试，输出电压有了，简单安装加水带载测试，一切功能正常了，没想到这么容易修好了。再次拆下电源板，研究下这个电源板输入EMI电路，典型开关电源输入EMI电路如上图，这款电路如下图这样，我手画了一下，第一次见魔改成这样的，让我第一次通电漏掉测试C2的电压。。。。。
两个EMI电路区别在于，魔改电路缺少X电容和压敏电阻（红线10D471压敏电阻是我后加的），共模电感一个在整流桥前，一个在桥后，X电容在魔改电路里被换成了普通小容量铝电解电容C1，这块可能是想节省X电容成本？不过也就省了几毛，CLC构成π型滤波，可能滤波效果好，EMI却变差了，在要求不严的情况下可能行。

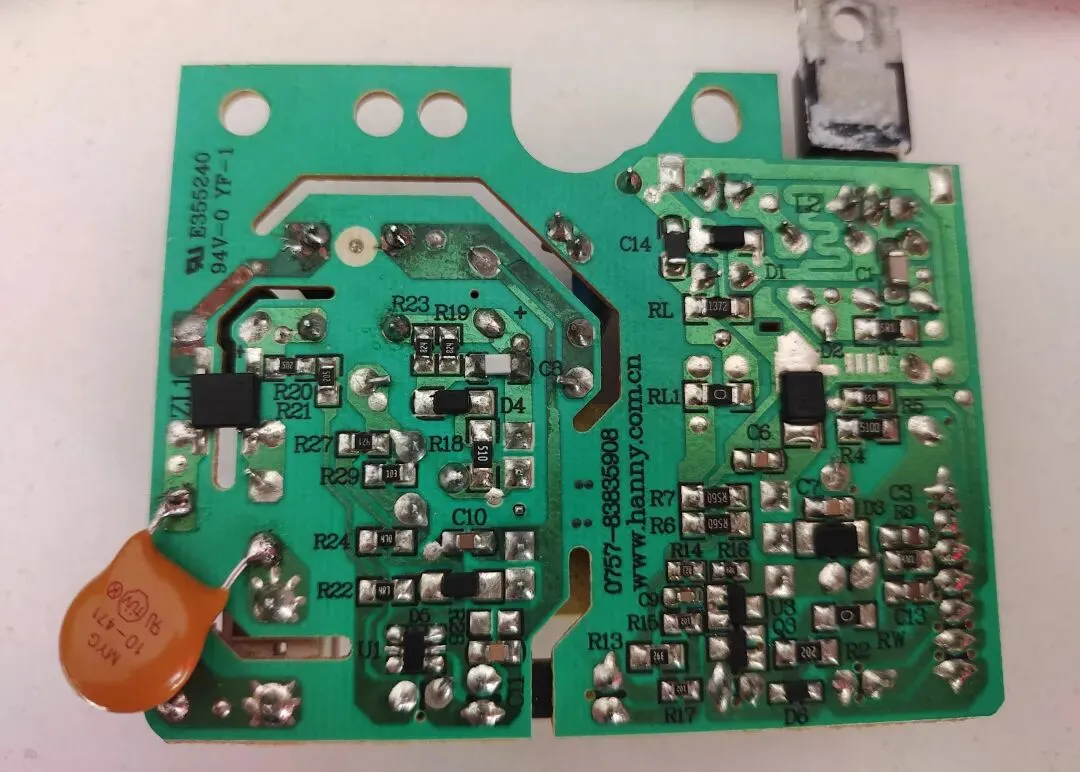

220V市电系统里的浪涌电压（瞬间过电压）有时达到1kV以上，没压敏电阻，过电压无法被吸收抑制，会击穿400V耐压的电解电容C1和1000V耐压的整流桥，很多小家电或者便宜的充电器都没过压防护电路，整流桥和主滤波电容坏的很多，正好手里有10D471，我在电源板入口背面补了一个，如下图，丑了点。
目前国内小家电市场很卷，价格便宜利润较低，好多器件选型用料比较吝啬，一般过保就坏，其实我更希望厂家把这些节省的几块成本加在售价里面，让产品寿命长一点。
后记：这款加湿器虽然故障简单，但拆修测试过程折腾了好几个小时，一算时间成本完全不合算，这种便宜的小家电没什么维修价值，即使修好了可能别的地方不久还会坏，如果找人修好了收40还不如99买新的。
