正转着直接按反转，有的柜子按不动
换向时你会发现两种柜子：一种直接按反转按钮就换过来，另一种必须先按停止再按反转。同一台电机、同样两个接触器，差别只在互锁用哪一种。互锁就是一道门栓：保证 KM1 和 KM2 只能有一个吸合——同时吸合，主回路两相短接，就是三相短路。
接触器互锁：用对方的常闭触点掐断回路
做法很直白：把 KM2 的常闭辅助触点串进 KM1 的线圈回路，KM1 的常闭触点串进 KM2 的回路。KM1 一吸合，自己的常闭就断开，KM2 的回路被物理切断，再怎么按反转按钮也吸不上。代价是换向必须先按停止，等 KM1 释放、常闭复位，反转回路才通。

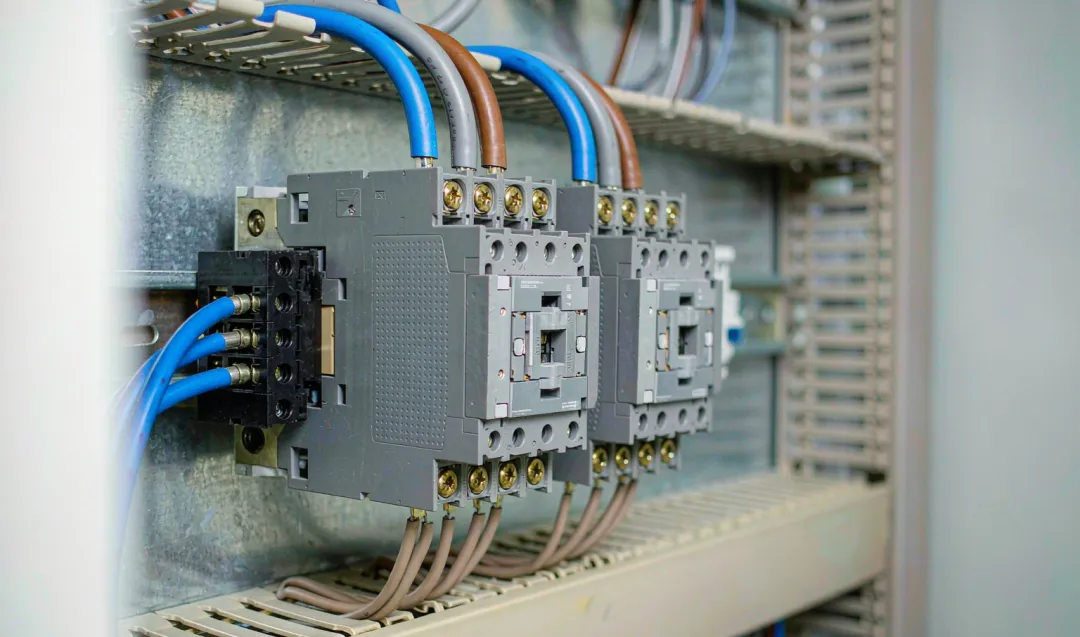

控制柜里两只接触器并排安装，正转与反转回路靠对方常闭辅助触点互相锁住
按钮互锁：复合按钮先断后合，可以直接换向
复合按钮是「一组常开加一组常闭」的按钮，把两个启动按钮的常闭触点分别串进对方回路。它的动作顺序是常闭先断开、常开后闭合：按下反转按钮时先把 KM1 回路断开，KM1 释放，紧接着才接通 KM2，先停后转，不用再按停止按钮。
两种怎么选
偶尔换向、图电路简单，接触器互锁就够；频繁换向、要求操作快，就加按钮互锁。但按钮互锁单独用不安全：接触器主触点一旦熔焊粘连，按钮那点动作挡不住。现场标准做法是两种一起用，即双重互锁。

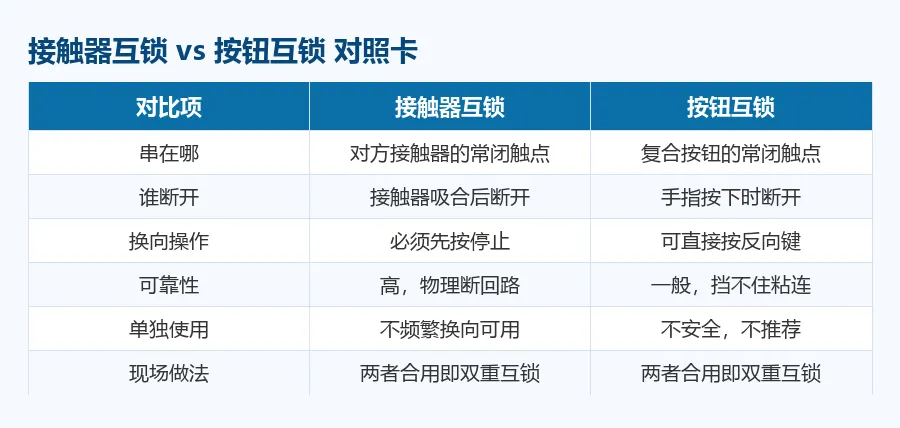

接触器互锁与按钮互锁：接法、换向操作与可靠性对照
实例：一台 5.5kW 输送带电机
380V、5.5kW 输送带电机，正反转用两只 CJX2 接触器。要同时做自锁和互锁，每只得有 1 组常开加 1 组常闭辅助触点，选 CJX2-1211。KM2 出线端把 T1、T3 对调，相序由 L1-L2-L3 变成 L3-L2-L1，电机就反转。
两个容易踩的坑
坑一：接触器型号选错。CJX2-1210 是 12A、自带 1 组常开、没有常闭，做自锁够用；做互锁得换 CJX2-1201 或 CJX2-1211，也可以加装辅助触点模块。
坑二：直接换向等于反接制动。电机还在正转就按反转，冲击电流可达额定值的数倍，频繁操作电机很快发热。大功率或惯性大的负载，要在回路里加延时，等转速降下来再允许反向。
提示：常开管自锁，常闭管互锁；能直接换向的是按钮互锁，要先按停止的是接触器互锁。
依据：依据：接触器互锁为对方接触器常闭辅助触点串入本接触器线圈回路、按钮互锁为复合按钮常闭触点串入对方回路并利用「常闭先断开、常开后闭合」实现直接换向、双重互锁为工业现场标准方案，见《电气控制技术与PLC》《机床电气控制技术》等电气控制教材及百度百科「互锁电路」条目；CJX2-1210 型号含义（约定发热电流 12A、1 组常开辅助触点、0 组常闭）与 CJX2-1201／CJX2-1211 辅助触点配置、380V AC-3 负载下 12A 可控 5.5kW 电机，依据正泰 CJX2 系列样本参数；直接换向相当于反接制动、冲击电流可达额定电流数倍，为电动机拖动通行结论。实例型号与功率为演示用典型配置，实际选型以电机铭牌电流、接触器样本与现场控制要求为准。
