辐射供暖供冷怎么选系统？先分清显热、潜热、有效面积和表面温度

《辐射供暖供冷技术规程》　|　负荷分配 · 表面温度 · 分区控制 · 防结露

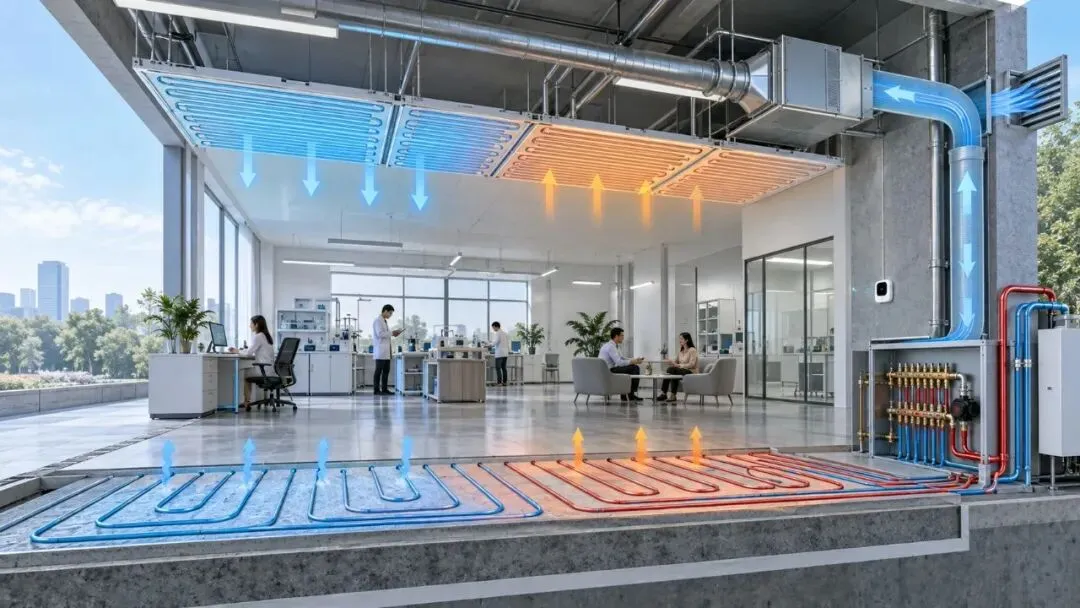

AI工程场景示意｜地面、顶板、分集水器、新风和传感器共同决定辐射系统的实际效果

先看一个典型现场

房间按总冷负荷选了地面盘管，面积看起来够，运行后却出现靠窗区闷热、地面局部过冷，湿度上来后顶板和风口附近还出现结露。

辐射系统不是把送风系统的总负荷直接换算成每平方米的盘管能力。辐射末端主要承担显热，人员和设备产生的潜热、室外新风带来的湿负荷以及工艺排湿，仍然需要由新风、除湿或其他系统处理。有效铺设面积、覆盖层热阻、表面温度和控制分区共同决定“理论能力”能不能变成房间里的实际效果。

峰哥先说结论

选辐射供暖供冷系统，第一步不是选盘管，而是把房间热湿负荷拆开：哪些显热由地面、顶板或墙面承担，哪些潜热由新风和除湿承担；第二步核对真正可用的换热面积和构造热阻；第三步校核表面温度、人员舒适性和供冷露点；最后再确定末端形式、分区、热源水温和控制逻辑。面积计算错了，后面所有设备参数都会失去基础。

供暖时，辐射表面通过与人体、围护结构和室内物体的换热改善热环境；供冷时，辐射表面吸收房间显热，但不能像除湿机一样直接消除空气中的水蒸气。房间如果有大量室外新风、人员密集、工艺排湿、开门频繁或湿负荷波动，单靠低温水盘管很容易把结露风险推给地面、顶板和家具表面。

设计时应把房间负荷按来源分解：围护结构和太阳辐射、人员和设备显热、照明显热、室外空气显热与潜热、工艺散湿及其他局部热源。对于洁净、医疗或工业房间，还要把工艺温湿度、换气、压差和污染控制放在辐射舒适性之前。不能因为辐射末端安静、没有大风感，就把所有空气品质任务都交给它。

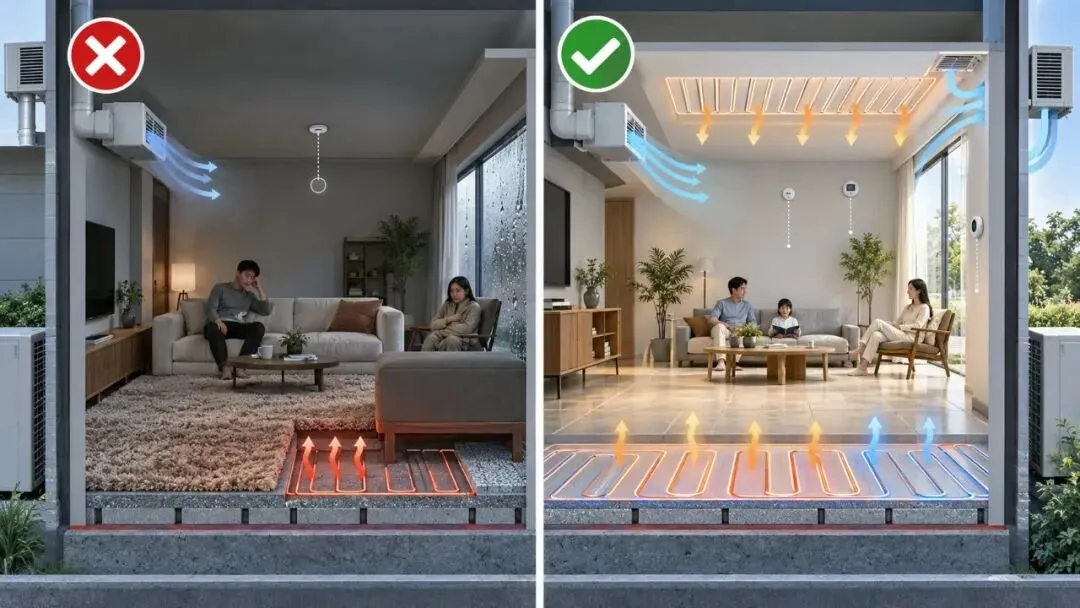

AI工程对比示意｜地毯、固定家具、分区和新风除湿都会改变辐射末端的实际能力

计算有效面积时，固定柜体、设备基础、卫生间洁具、厨房橱柜、密集货架、厚地毯和其他覆盖物都可能削弱换热。面积越小，单位面积需要承担的负荷越高，表面温度就越容易逼近舒适性或结露边界。设计图上的“可铺区域”要和建筑装修图、家具图、工艺设备图一起确认，不能只按结构轴网估算。

覆盖层的热阻还会改变响应速度和供水条件。地面材料从瓷砖换成木地板、增加地毯或铺设厚垫层后，原来的供暖能力和表面温度分布都会变化；顶板吊顶、装饰层和设备遮挡也会影响顶板辐射供冷。材料替代必须重新核对构造层和热阻，不要只看颜色、厚度或样品外观。

靠外墙、外窗和人员密集区通常需要区别对待。周边区的太阳辐射、玻璃传热和门开启会造成局部负荷，内区设备发热和人员变化又不同。一个房间只设一套回路和一个温控点，往往只能得到一个平均值，无法解决局部不舒适。

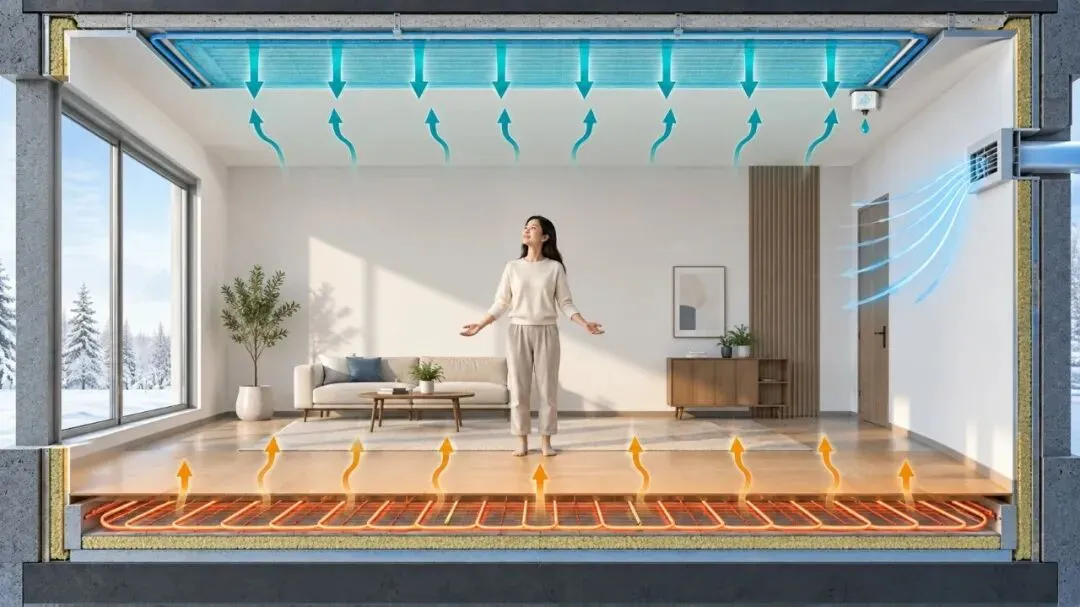

AI工程原理示意｜供暖看人体和空间换热，供冷还必须给表面温度留下露点裕量

供暖表面过热，会带来脚部、头部或局部辐射不适，也可能让房间控制出现“表面很热、空气温度仍不稳定”的滞后。供冷表面过冷，则会把空气中的水汽凝结在地面、顶板、风口、金属件或设备外壳上。设计不能只看供回水温度是否能让主机运行，还要看人员停留区、构造层和潮湿工况下的表面状态。

供冷系统应把房间温度、相对湿度、露点、辐射表面温度和新风除湿状态联系起来。露点传感器安装位置要具有代表性，不能装在送风直吹、热源旁或维护不可达的位置。控制逻辑应明确：什么时候限制水温，什么时候减少辐射供冷，什么时候提高除湿，什么时候停机并报警，原因消除后如何恢复。

对洁净和工业场所，还要关注清洁、耐腐蚀、检修和工艺温湿度。辐射末端不能为了追求安静而影响设备散热、工艺稳定或污染控制。方案评审应把表面温度分布、人员区、设备区和维护区放在一张图上讨论。

选型的结果不一定是单一末端。常见的合理方案是辐射系统承担大部分稳定显热，新风系统负责潜热和空气品质，周边区或高负荷设备采用局部补偿。关键是把每个系统承担的任务写清楚，避免调试时互相甩锅。

辐射回路的分区应同时考虑房间用途、围护条件、人员和设备负荷、朝向、门窗、运行时间和材料构造。相邻房间如果使用时间、温湿度要求和装修材料不同，强行共用一个控制分区，后续就只能通过关小某些阀门来“凑”效果。分区过细也不是越先进，阀件、执行器、传感器和水力平衡会增加维护难度。

分集水器的位置要让回路长度、标高、编号和维护可达性统一起来。图纸上应把回路服务区域、供回水方向、温控点、执行器、露点传感器和新风接口对应起来。现场改变隔墙、设备、货架或固定家具后，不能只把回路图留在原状态。

控制策略还要考虑系统惯性。地面辐射升温和降温都有滞后，不能像小风机盘管一样频繁开关；应结合预测负荷、室外条件、表面温度和房间趋势提前调节。调试时需要记录启动、稳定、负荷变化和停机后的响应，而不是只在一个时间点读温度。

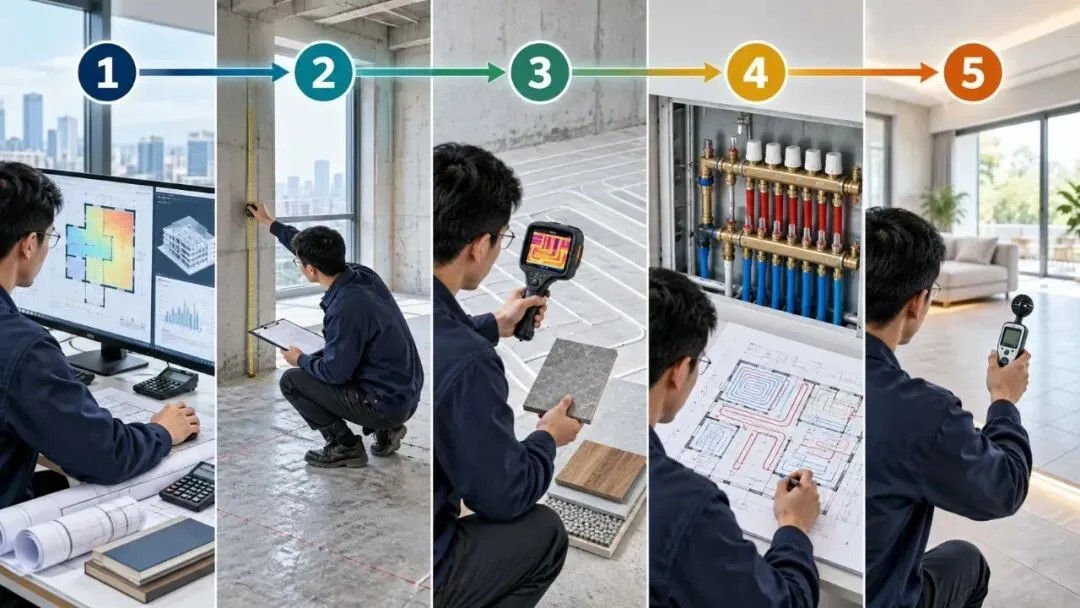

AI工程流程示意｜负荷拆分、有效面积、表面温度、分区控制和露点验证要依次闭合

第一步核对房间用途、围护结构、人员设备和工艺温湿度，形成显热与潜热边界；第二步在建筑、装修和工艺图上标出有效铺设面积、固定家具、设备基础和维护禁入区；第三步按构造层、材料热阻、热媒温度和表面温度校核末端能力；第四步确定房间、周边区、设备区、分集水器和传感器的控制分区；第五步在真实工况下测表面温度、室内温湿度、露点、流量和人员舒适性。

供冷调试不能只在干燥、低湿度的空房间进行。应覆盖新风运行、人员变化、门开启、太阳辐射、设备发热和过渡季等代表性状态。测试时要同时观察表面、房间空气和构造节点，发现湿度接近边界时及时验证限制水温、提高除湿或停止辐射供冷的逻辑。

记录要写清测点平面位置和高度、材料构造、回路编号、供回水、室内温湿度、露点、室外条件、设备状态和控制设定。没有这些条件，单独一个“室温合格”不能证明系统选型正确。

某办公和实验混合区域采用地面辐射供冷。投入使用后，靠窗岗位持续偏热，内区地面局部偏冷，雨季湿度升高时地面边缘出现细小水珠。运行人员先把供水温度往下调，结果局部舒适性更差，结露风险也增加。

复核发现，靠窗区被固定柜体和厚地毯占用了有效换热面积，内区却承担了过多盘管；新风除湿在人员增加时没有同步提升，露点传感器装在送风直吹位置，读数比人员活动区更干燥；同时，一个温控点覆盖了朝向和使用时间完全不同的多个区域。

整改先恢复有效换热面积边界，重新平衡回路和控制分区，再把窗边负荷与新风除湿纳入同一套控制逻辑。供冷水温没有简单继续下调，而是根据代表性露点、表面温度和人员区湿度设定安全裕量。整改前后在相同人员和新风工况下比较温湿度、表面状态和能耗。这个案例说明，辐射系统效果差时，先查负荷分配和边界条件，再动水温。

☑ 房间显热、潜热、工艺温湿度和新风除湿承担范围
☑ 地面、顶板或其他末端的有效换热面积与覆盖层热阻
☑ 表面温度、人员区舒适性、构造层和设备区边界校核
☑ 盘管、分集水器、控制分区、传感器和执行器编号图
☑ 供冷露点监测、限制水温、除湿、停机和恢复逻辑
☑ 材料、构造、保温、隐蔽照片、试压和回路记录
☑ 正常、低负荷、过渡季、人员变化和不利湿度工况实测
☑ 设定值边界、运行手册、维护周期、整改和复验记录

辐射系统的舒适，不是把水温调得更极端

把显热、潜热、有效面积、表面温度、分区控制和露点保护放在同一张系统图上，才能得到真正稳定的舒适性。

依据说明：本文围绕《辐射供暖供冷技术规程》JGJ 142—2012的工程应用展开，重点讨论负荷分配、末端构造、表面温度、有效换热面积、分区控制和供冷防结露。具体项目还应结合GB 55015—2021等现行强制性要求、正式设计文件、设备技术文件和工艺温湿度条件核对。本文图片均为AI工程示意，不能替代正式计算书和现场检测。
