导语

样本上写：50 缸径，0.5MPa，理论推力 982N。为什么实际推不动 80kg 的负载？因为很多人只看了“理论推力”，没算：· 摩擦· 惯性· 重力· 效率· 安全系数· 伸出和缩回面积不同。

结果就是：缸径选小、动作无力、爬行、撞缸、偏磨。

今天这篇文章，让我们把缸径选型一次讲透。

---

01 设计三问

选缸径前，先回答三个问题：

1. 推什么？负载多重？水平、垂直还是倾斜？有没有导轨？
2. 怎么装？有没有侧载？活塞杆会不会被掰？要不要导向？
3. 要多快？加速度多少？速度高不高？要不要缓冲？

这三个问题不回答，直接查样本选缸径，基本都会踩坑。

---

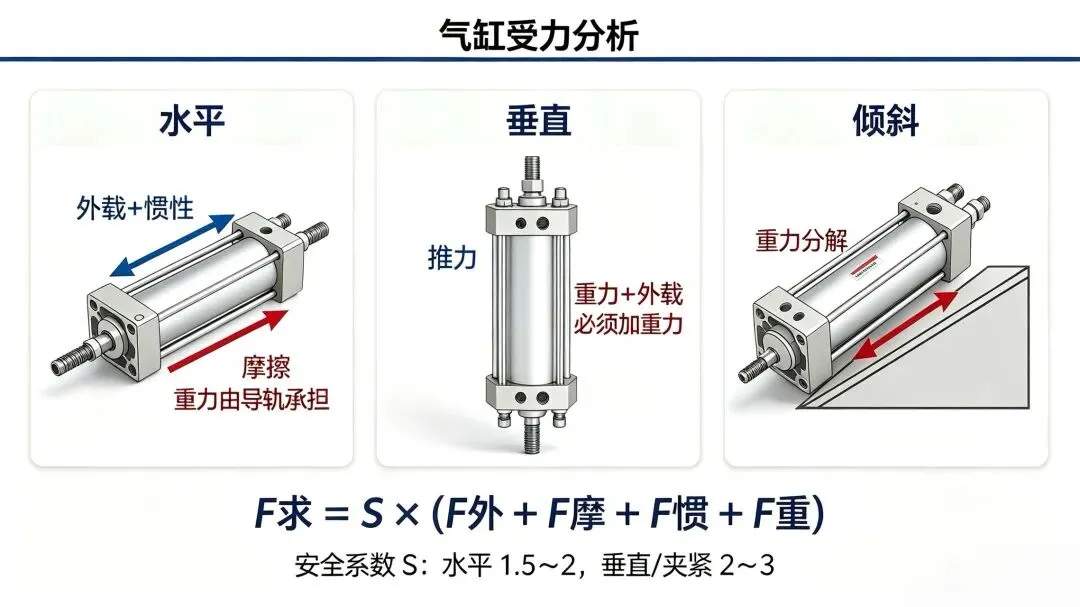

02 四个力，先算清楚

气缸要克服的，不只是负载重力。

需求推力：

F需求 = S × (F外 + F摩擦 + F惯性 + F重力)

其中 S 是安全系数。

---

03 核心公式

理论推力：

F理论 = P × A

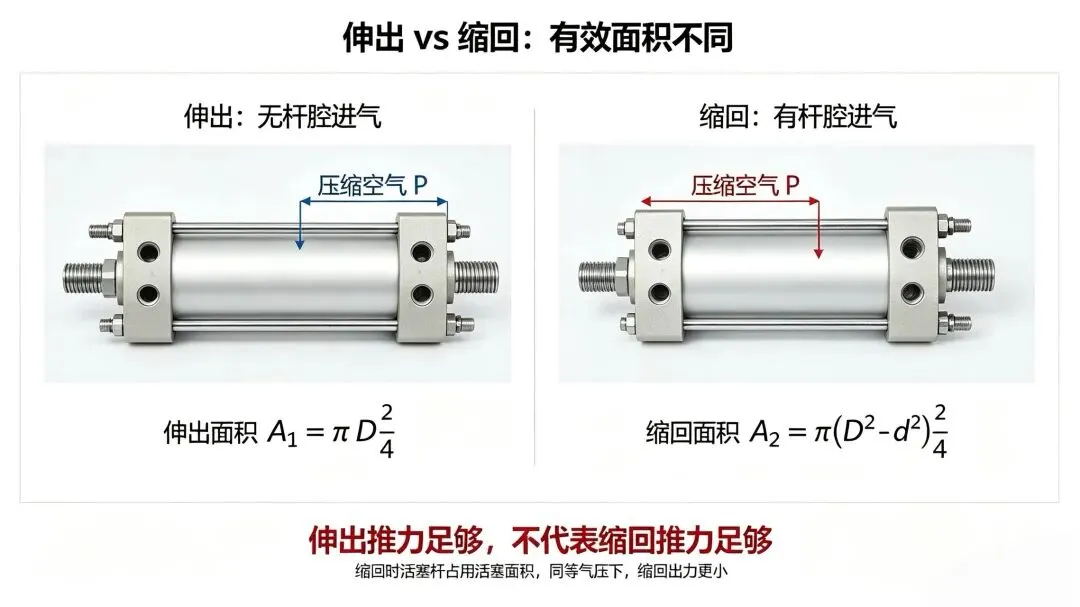

伸出面积：

A伸 = πD² / 4

缩回面积：

A缩 = π(D² - d²) / 4

实际推力：

F实际 = F理论 × η

要求：

F实际 ≥ F需求

---

---

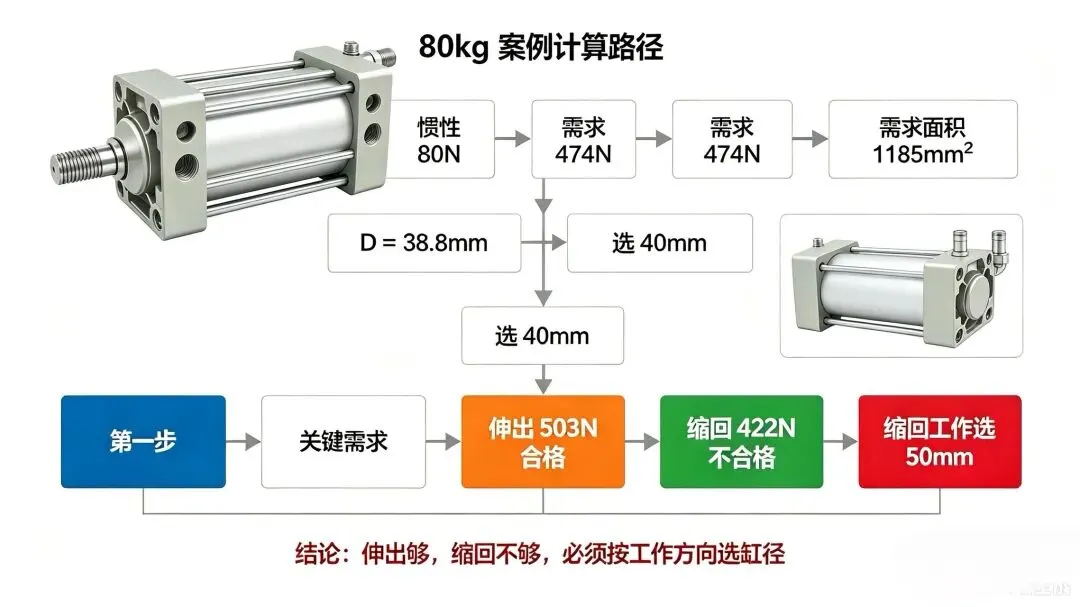

04 案例：水平推 80kg

已知：· 负载：80kg· 摩擦系数：0.2· 加速度：1m/s²· 气压：0.5MPa· 效率：0.8· 安全系数：2，如何选型气缸？

摩擦力：F摩擦 = 0.2 × 80 × 9.81 = 157N

惯性力：F惯性 = 80 × 1 = 80N

需求推力：F需求 = 2 × (157 + 80) = 474N

需要面积：A = 474 / (0.5 × 0.8) = 1185mm²

估算缸径：D = √(4 × 1185 / π) = 38.8mm

选标准缸径：40mm。

校核 40mm 伸出：

· 理论推力：0.5 × 1256.6 = 628N· 实际推力：628 × 0.8 = 503N· 503N ＞ 474N，伸出够用。

但注意：如果这个负载是缩回方向工作，40mm 缸杆径 16mm：

· 缩回面积：1055.6mm²· 缩回理论推力：527.8N· 缩回实际推力：422N· 422N ＜ 474N，不够。

所以：伸出够，不代表缩回够。缩回工作必须单独校核。

---

提醒：这是伸出理论值，缩回要查活塞杆直径。

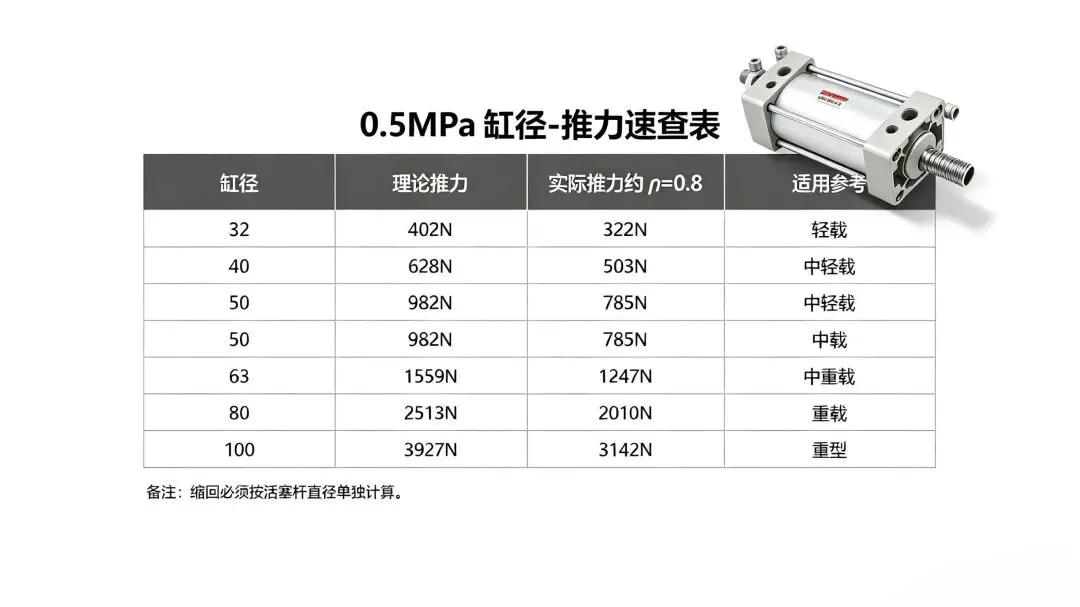

05 0.5MPA 常用缸径速查

---

---

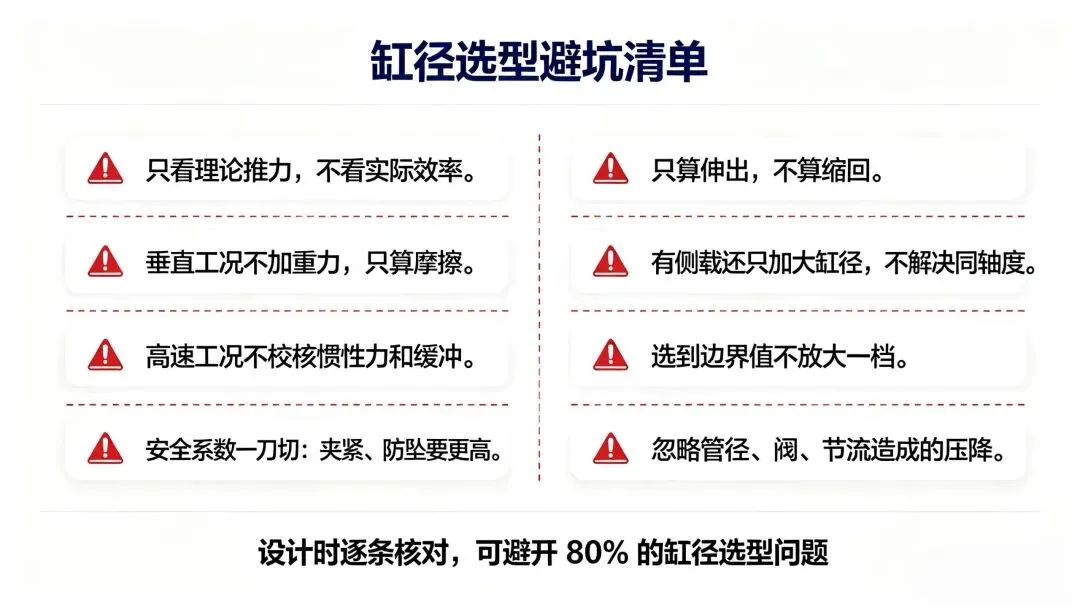

06 避坑清单

---

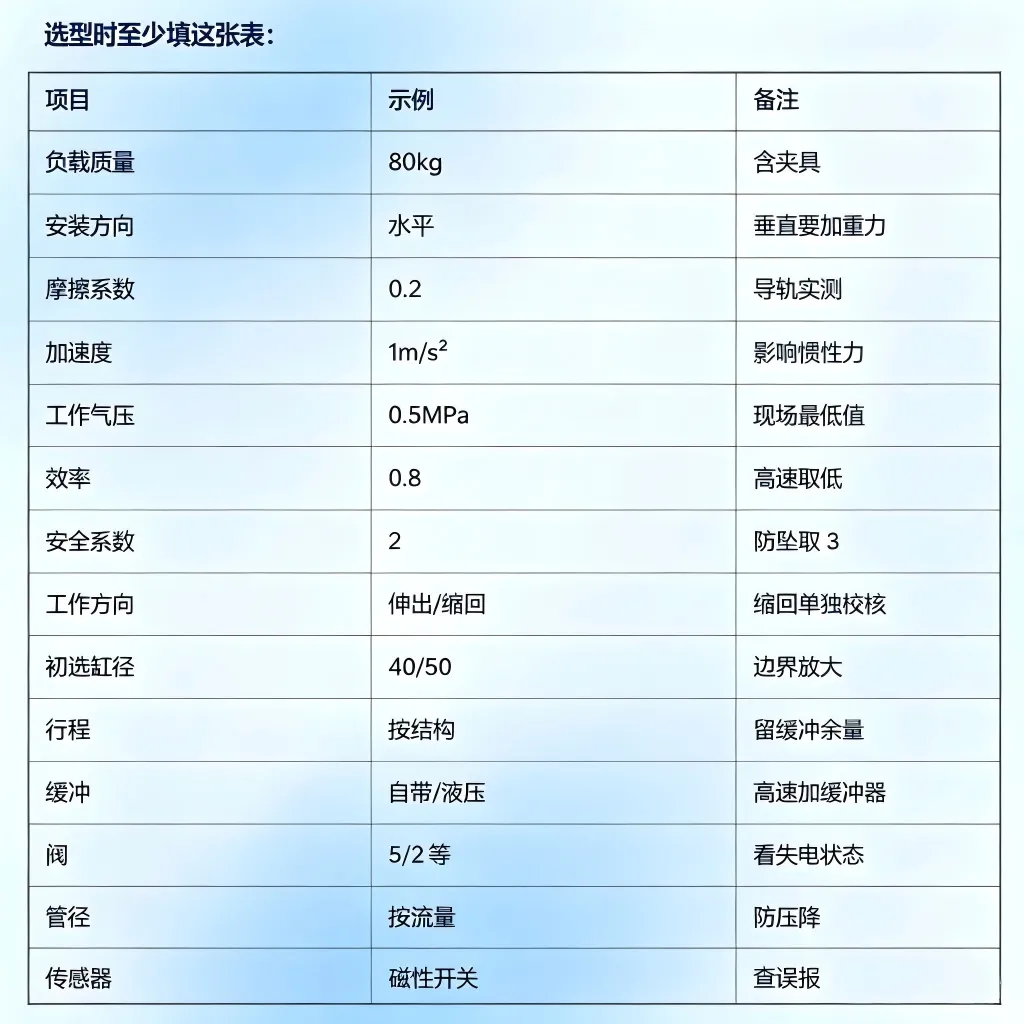

07 设计输出物

---

---

文末引导

本文是《自动化气缸设计实战手册》第 1 篇。合集已建，建议收藏
