如何选择剩余电流动作保护器(RCD)的分类与特性

更新时间 2026-10-30 17:32:40

如何选择剩余电流动作保护器(RCD)的分类与特性

上一期我们讲了低压断路器之间的级差配合，这一期聚焦 RCD 自身：同样是“漏电保护器”，为什么有的只认交流漏电、有的能认直流脉动？为什么有的装上就跳、有的故意慢半拍？选 RCD 并不只是挑一个 30mA 那么简单，下面分几步把选型逻辑拆开。

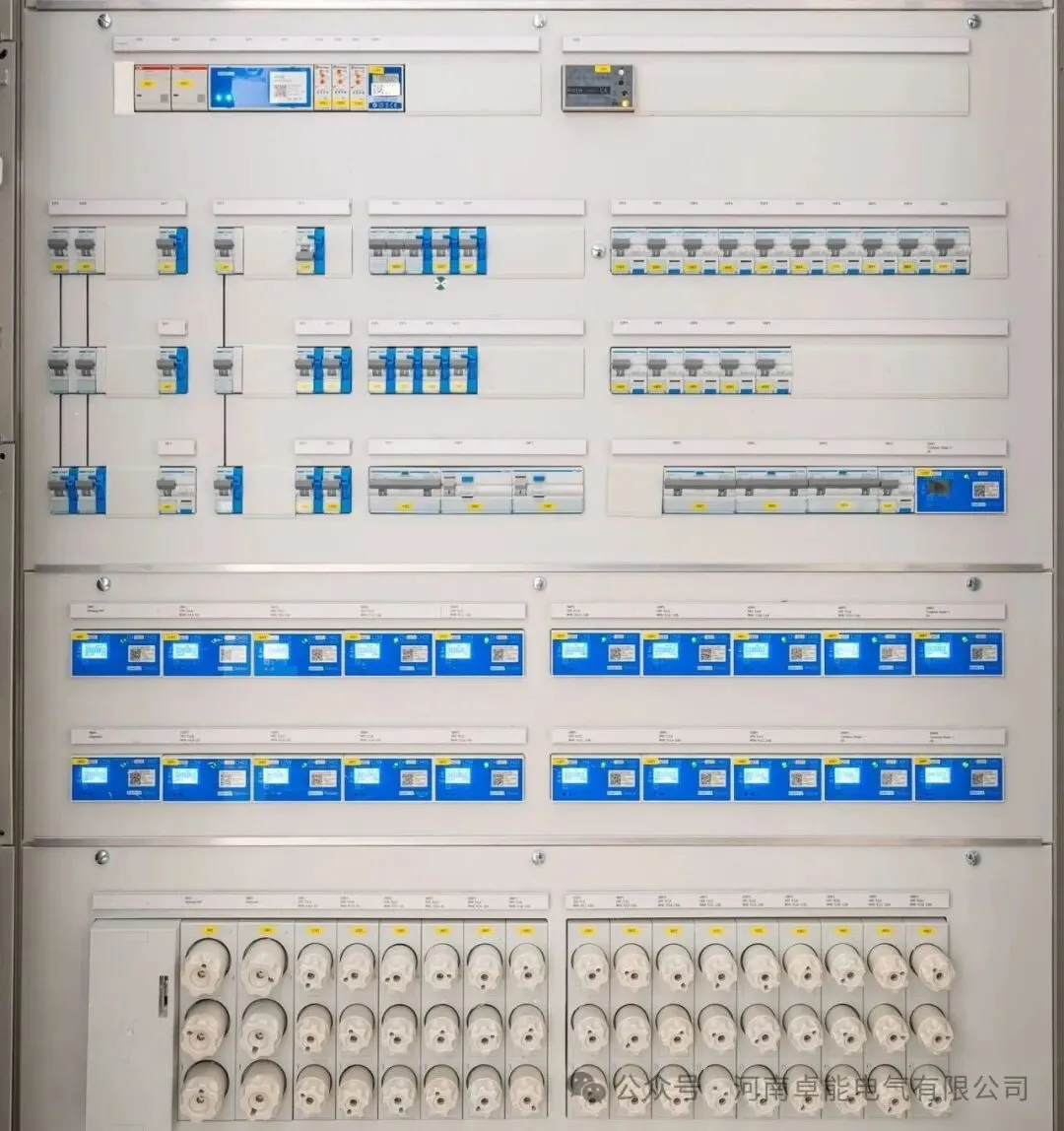

一、先分清 RCCB 和 RCBO

第一步不是看波形，而是看产品类型：

RCCB

（剩余电流动作断路器，不带过电流保护）：只负责剩余电流（漏电）检测与分断，不具备过载、短路保护能力。它需要与微型断路器（MCB）串联使用。执行标准为 GB/T 16916.1-2014。

RCBO

（带过电流保护的剩余电流动作断路器）：在剩余电流保护基础上集成了过载与短路保护，一个产品顶“MCB + 漏电模块”两件事。执行标准为 GB/T 16917.1-2014。

选哪个取决于回路里是否已有过电流保护：已有空开就配 RCCB，没有或想省回路位就选 RCBO。这是两条产品路线，与下文讲的“波形类型”无关。

二、两条独立的选型轴

很多误选来自把“分类”混为一谈。RCD 选型有两条互相独立的轴：

按剩余电流波形选类型

：AC、A、F、B 型，决定它能“看见”什么样的漏电波形；

按动作电流与动作时间定保护级别

：额定剩余动作电流 IΔn、是否延时，决定它“多灵敏、多快、能不能配合”。

必须先确定负载可能产生的剩余电流形态，再定动作参数。顺序反了，后面全错。

三、按剩余电流波形选类型

RCD 的类型按它能识别的剩余电流波形划分，常见分类如下：

类型	能识别的剩余电流波形	说明
AC 型	交流正弦剩余电流	最基本类型，适用于纯交流负载回路
A 型	交流正弦 + 脉动直流剩余电流	覆盖含整流器件负载可能产生的脉动直流分量
F 型	在 A 型基础上增加对复合波形的识别能力	适用于含变频等高频/复杂波形的场合，具体以产品标准与厂商说明为准
B 型	在 A 型基础上增加平滑直流剩余电流识别	覆盖直流分量更重的回路，如某些整流、充电、光伏相关应用

注意：类型与设备的对应关系不是“贴标签”式的。变频器、UPS、整流设备等负载可能产生不同类型和成分的剩余电流，且与设备拓扑、滤波器配置、接地方式都有关系。正确做法是：先查设备说明书与制造商的接地/保护要求，确认可能出现的剩余电流波形，再据此选 RCD 类型——必要时直接选用 A 型以上或厂商明确推荐的型号，不能想当然认为“有变频器就 A 型”。

四、按动作电流与动作时间定保护级别

额定剩余动作电流 IΔn 决定保护灵敏度，动作时间决定快慢。常用值及其典型定位：

≤30 mA

：人身附加保护。用于插座回路、手持或移动设备等人体可能直接接触的场所，目标是把触电电流限制在安全范围并尽快切除。30 mA 不是唯一的参数，还需要结合动作时间一起看。

100 mA ~ 300 mA

：防火保护定位。用于线路绝缘劣化可能引发电气火灾的支路或设备回路，不以人身防护为直接目标。

更高值（如 500 mA 及以上）

：只在特定系统架构下用于总进线或上级后备，不是放之四海皆准的通用规则。能不能用、用多大，取决于上下级 RCD 的配合设计。

动作时间方面，RCD 分一般型（无延时，动作较快）与 S 型（选择性/延时型，带有短延时以躲过下级动作）。具体动作时间不是所有产品共用的固定值，必须按适用标准、测试条件与产品资料核对。不要把“一般型 0~0.1s”“S 型 0.13~0.5s”当成每个产品都成立的定值写进选型依据。

五、上下级 RCD 的选择性配合

“三级分级保护”的思路可以保留，但必须说清楚：这不是挑三个电流值就一定成立的设计。上下级 RCD 能否选择性配合，要同时核对：

上下级额定剩余动作电流的配合；

上级是否采用延时型（S 型）；

下级产品特性与厂家提供的配合表。

配合的实质是让上下级动作区间（电流—时间）错开：故障发生在下级时，下级先动作、上级不动作；下级拒动时，上级才作为后备动作。绘制上下级动作区间对比是核对配合最直观的办法，选型时应向厂商索取配合数据，而不是按位置机械套用电流值。

六、接地系统与接线要点

TT 系统：故障点接地电阻较高，接地故障电流往往不足以让过流保护器及时动作，因此 TT 系统非常依赖 RCD 提供接地故障保护。TN-S 系统：故障电流路径不同，保护配置与 TT 不完全一样。实用做法是按接地系统类型、接地电阻、允许接触电压和要求的切断时间逐项校核，而不是简单下“TT 比 TN-S 更显著”的结论。

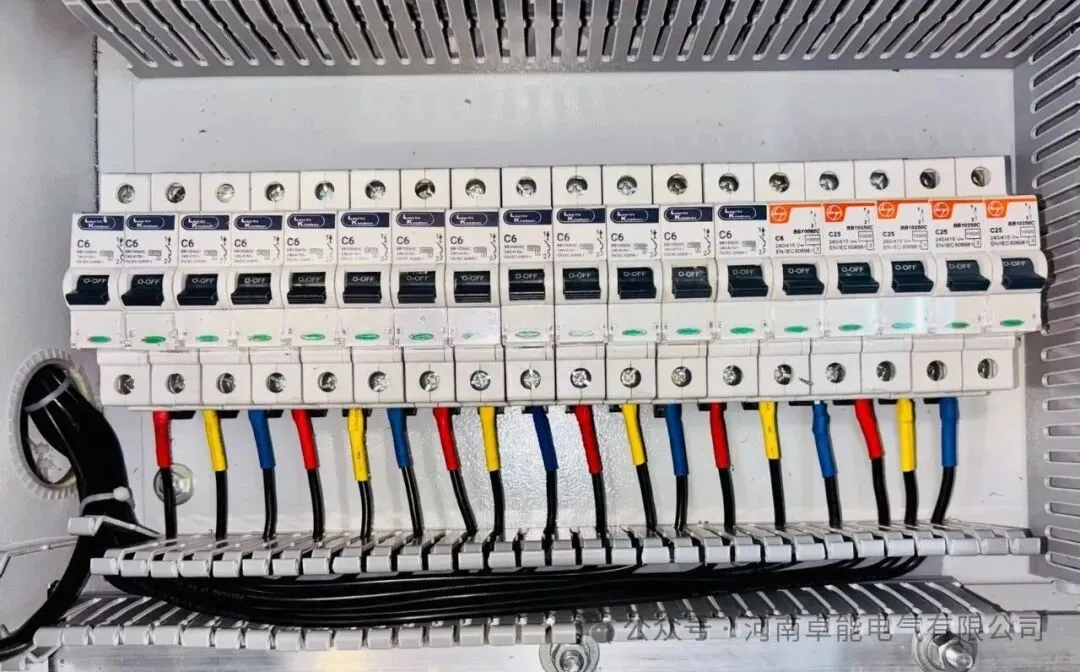

接线是选型之外最容易出错的一环，记住一条总原则：哪些导体必须穿过 RCD 的检测回路？

单相回路：L 和 N 都必须穿过同一个 RCD 的零序互感器（检测回路）；

三相回路：所有带电导体（L1、L2、L3、N）都要穿过同一检测回路；

PE（保护接地）线绝不能穿过。

另外两个现场常见的硬性要求：

RCD 下游不得混接其他回路的 N 线（否则会破坏剩余电流平衡，造成误动或拒动）；

RCD 下游不得再把 N 与 PE 连接（等同人为制造故障电流通路）。

七、选型决策图

把上面的逻辑串成一张决策顺序图：

查负载特性与接地系统

确定可能出现的剩余电流波形 → 定类型（AC/A/F/B，必要时查设备厂家要求）

确定保护目标与回路位置 → 定动作电流（人身附加/防火/配合）

校核上下级选择性配合（动作区间、延时类型、厂家配合表）

核对产品参数与接线要求（导体穿越、N/PE 处理、标准号）

选型不是“看分类 + 挑 mA”两步完事，而是一个从负载、接地系统到配合设计的完整核对过程。
