02PART
五类重载方案与能力边界
潜伏牵引 / 后牵引 / 举升 / 移载 / 叉车
先看一张速查表，再逐类拆边界。表内参数均取自公开规格：
| | | |
|---|
| 潜伏牵引式 R1 | | | |
| 后牵引式 R4 | | | |
| 举升式 R2 | | | |
| 移载式 R3 | | | |
| 叉车式 R5 | | | |

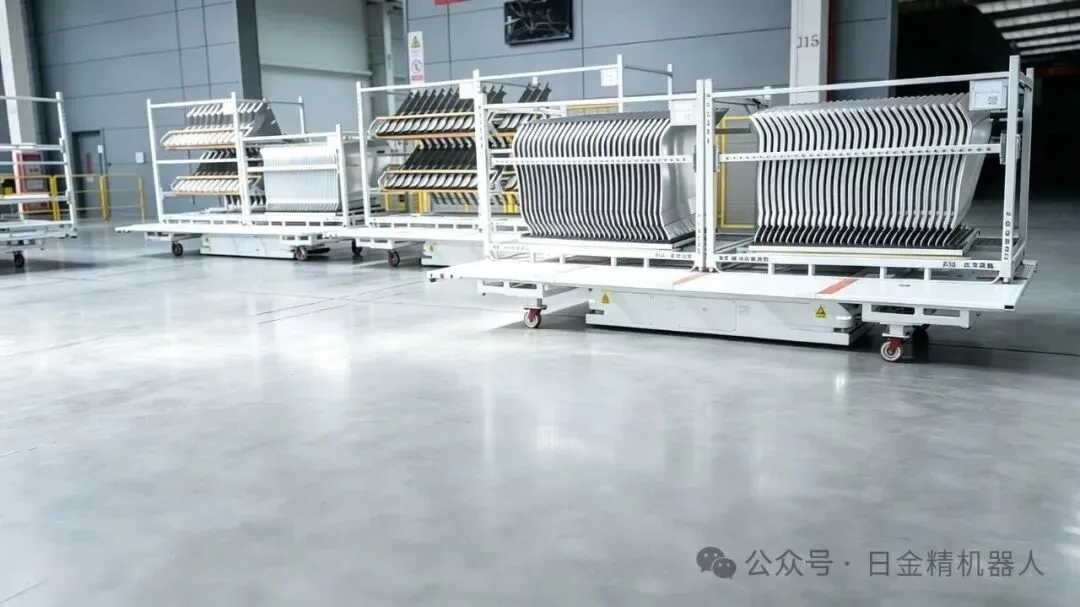

方案一：潜伏牵引式
重载长距离运输的主力
适用形态：料车、料架、工装车需要多工序、跨车间、甚至跨楼层流转。
潜伏牵引式重载的核心逻辑不是「把货举起来」，而是「把整台料车拉走」，且车体是潜伏到料车底部运行的：车体沿料车下方的空间钻入，用牵引棒自动挂接，再整列拖走。一台车可以同时牵引多台料车——这是它在大批量物料转运上的效率优势。
「潜伏」是它和后牵引式的根本区别：后牵引式的牵引机构在车体尾部，车体不进料车底部，而是停在料车前方用尾端挂钩拖行，对料车底部净空没有要求，但整列车长要额外多出车体长度，转弯和倒车时的甩尾也更明显。选哪一种，先看料车底部有没有让车体钻进去的净空。
公开规格参考：R1 系列牵引能力 500–3000kg，分单向、双向、全向，磁导航，定位精度 ±10mm。
能力边界（选它之前必须确认）
·料车底部必须有可潜伏的净空——净空不足时改用后牵引式，否则车体钻不进去，方案直接作废
· 现场必须有可牵引的料车或料架——如果物料是散件、纸箱直接落地，牵引式无从施展
· 挂接与脱钩需要料车结构配合，工装改造是隐性成本
· 转弯半径较大（1300mm 级），老旧窄通道需实测
· 坡道、地面平整度对牵引稳定性影响明显
典型场景：汽车冲压/焊装车间的料框转运、锂电 PACK 线的电芯料车配送、跨楼层物料拉通。
方案二：后牵引式
料车底部进不去时的解
适用形态：料车底部净空不足、车身偏低、或料车结构本身不允许车体钻入的重载牵引场景。
后牵引式和潜伏牵引式解决的是同一个问题——把整台料车拉走，区别在车停在哪里挂。后牵引式的牵引机构在车体尾部，车体不进料车底部，而是停在料车前方，用尾端挂钩（或叉车式尾部的牵引属具）拖行。
这个差别带来三个直接后果：一是对料车底部净空没有要求，普通料车、改装料车都能用；二是整列车长要多出车体长度，同样的巷道能排下的料车数量变少；三是转弯和倒车时的甩尾更明显，窄巷道和直角转弯处要留更大余量。此外，后牵引式的挂接方式支持手动、半自动、全自动三档，对还没做料车标准化的老厂区更友好。
公开规格参考：R4 系列负载 600–3000kg，分 L 型与叉车后牵引式，激光定位/SLAM 导航，导航精度 ±15mm，后退限 2m 以内。
能力边界
· 后退距离受限（≤2m），需要长距离倒车进位的工艺布局要重新排
· 列车总长包含车体自身，同等巷道下的料车挂载数量少于潜伏牵引式
· 导航以激光/SLAM 为主，与靠磁条铺设的潜伏牵引式在施工方式上不同，混用时地标体系要统一规划
· 3000kg 级（R4-C1）车体高大（高 2237mm），门洞与电梯净高要提前量
典型场景：老厂区料车未做标准化的整列转运、车身低矮无法潜伏的专用料架、以及需要 3 吨级牵引的重型工序间流转。

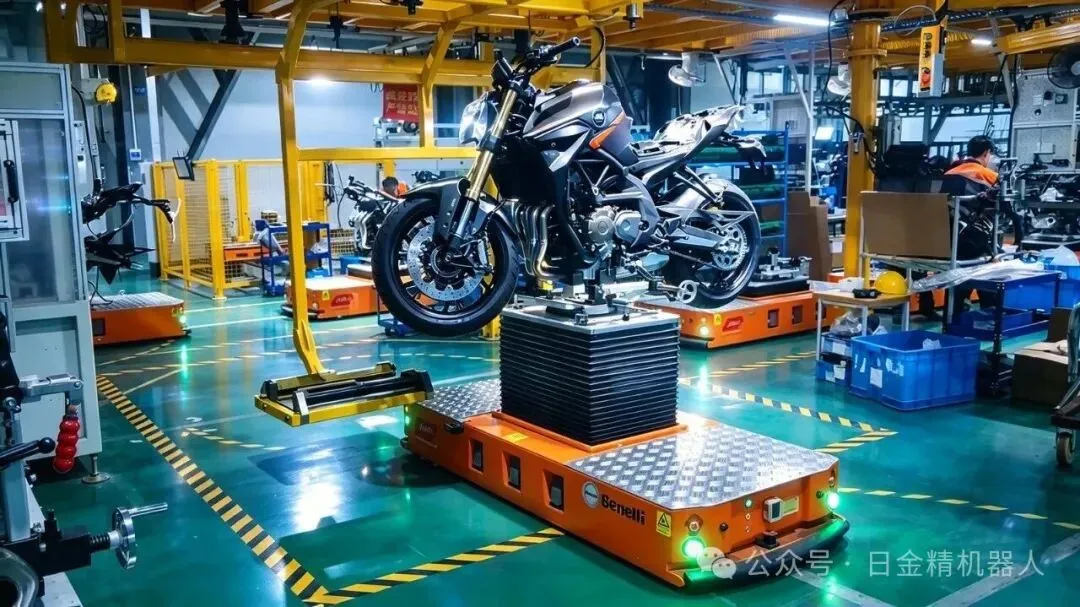

方案三：举升式
重载举升与柔性对接
适用形态：需要在工位间举升、旋转、精确对接的重载物料。
举升式重载的关键能力是举升高度 + 旋转自由度。它不只是搬运，还要在到达后完成姿态调整，让物料对上产线接口或缓存位。
公开规格参考：R2 系列负载 300–2500kg，举升高度 50–250mm，二维码/SLAM 导航，部分型号支持四向行走。
能力边界
· 举升高度越高、负载越大，车体自重与转弯半径同步上升——2.5 吨级车体自重可达 875kg，对楼板承重有要求
· 四向行走（含横移）需要更宽的通道冗余，窄巷道要提前量
· 高负载下行走速度必然低于轻载，节拍测算不能用轻载经验值
典型场景：储能 PACK 模组举升转运、铸件/机加工件工位对接、重载缓存区出入库。

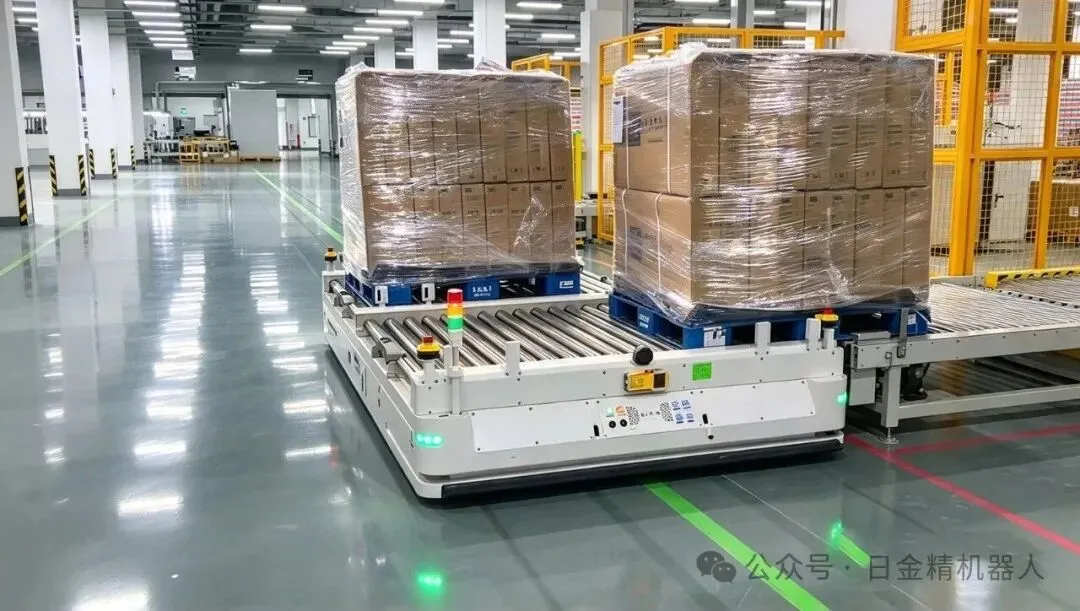

方案四：移载式
重载产线衔接的接口专家
适用形态：需要与产线滚筒线、输送线、缓存架做自动空满料交换。
移载式重载解决的是「对接精度」问题。双层双轨传输结构让它能在产线端自动完成取空放满，不需要人工介入。
公开规格参考：R3 系列负载 100–1000kg，分单层/双层/三层结构，对接高度可调。
能力边界（这是最要注意的一类）
·移载式的重载上限普遍低于潜伏牵引式和举升式。公开规格中 R3 系列最大负载 1000kg，如果现场需求是 1.5 吨以上整托移载，移载式不在覆盖范围内，需要转向潜伏牵引、后牵引或举升方案
· 移载依赖产线端接口标准化，对接高度、物料尺寸必须匹配
· 一层移载机构意味着对地面平整度与对接位精度要求更严
典型场景：3C/SMT 产线上下料、医药包材线体衔接、平板显示工位对接。

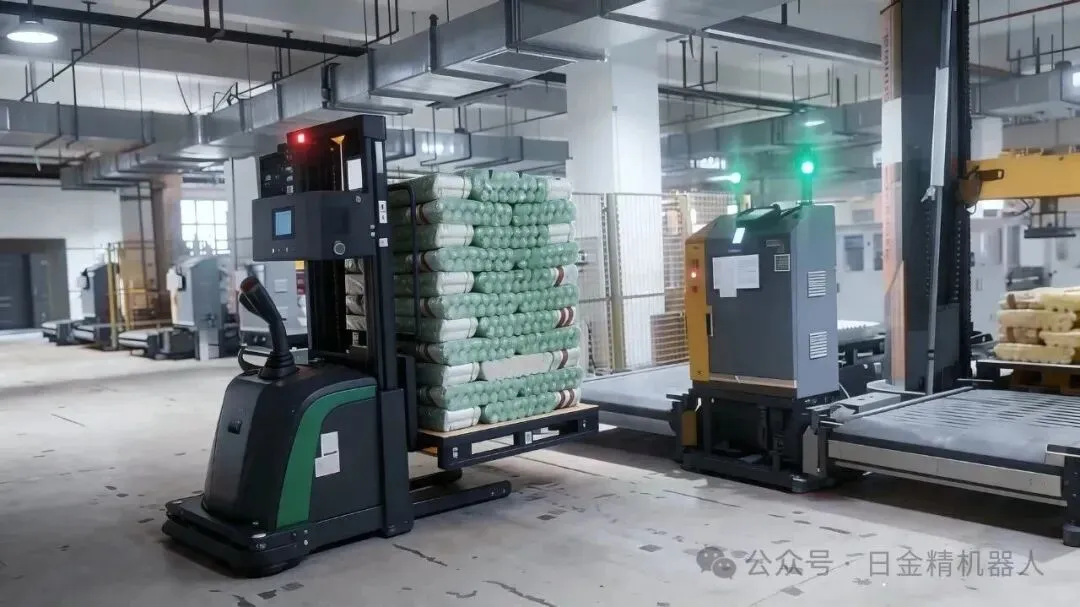

方案五：叉车式
托盘重载的通用解法
适用形态：川字托盘、标准托盘货物的重载叉取与堆垛。
叉车式是重载里最接近人工叉车作业习惯的方案，对现场改造要求最低——只要托盘标准、通道够宽，基本能直接用。
公开规格参考：R5 系列负载 500–1400kg，分搬运式与堆垛式，激光定位/SLAM 导航，可跨楼层叉取。该系列上限低于 1500kg，严格来说不在本文的重载区间内，列出是为了说明叉车式的吨位天花板低于牵引和举升。
能力边界
· 货叉结构要求托盘规格统一，非标料架需定制属具
· 车体高度较大（2000mm 级），门洞、电梯净高要先量
· 重载叉取瞬间的稳定性依赖地面与托盘质量，破损托盘会显著增加风险
· 1600kg 以上重载托盘，通用叉车式产品线覆盖有限，需评估专用重载平台
