排烟风管怎么选?厚度按高压、严密性按中压,一文讲清
前言：消防排烟管道的安装方式，主要根据风管的材质、尺寸、系统压力及现场工况进行选择。很多同行在审图和验收时经常被问住：排烟风管到底按什么压力等级做？能不能用共板法兰？一、先定身份：风管按工作压力分四类

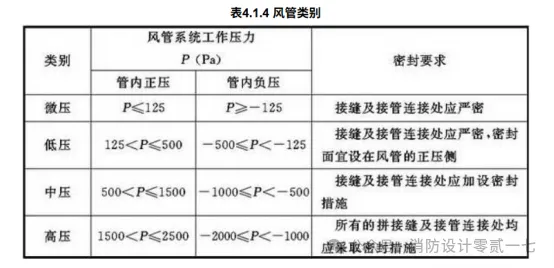

选风管之前，先看它是哪个压力等级的。《通风与空调工程施工质量验收规范》GB 50243-2016第4.1.4条规定：风管系统按其工作压力应划分为微压、低压、中压与高压四个类别，并应采用相应类别的风管。划分边界看表4.1.4：图1 GB 50243-2016 表4.1.4 风管类别二、排烟风管的钢板厚度按哪一档？
《通风与空调工程施工质量验收规范》GB 50243-2016第4.2.3条的注2写得很明确。图2 GB 50243-2016 第4.2.3条注2注意这里说的是风管钢板的厚度按高压定，不代表风管的所有性能指标都按高压执行。厚度管的是承压能力和刚度，强度与严密性的检验等级，规范另有规定。三、强度严密性按中压：6.3.3条第5款定了调
排烟风管的强度和严密性按什么等级检验？《建筑防烟排烟系统技术标准》GB 51251-2017第6.3.3条规定，风管应按系统类别进行强度和严密性检验，其强度和严密性应符合设计要求或规范规定；其中第5款明确：排烟风管应按中压系统风管的规定执行。这就是行业里另一句口号的出处——排烟风管的强度和严密性按中压系统。图3 GB 51251-2017 第6.3.3条第5款四、共板法兰能不能用？规范和川消所复函给了答案

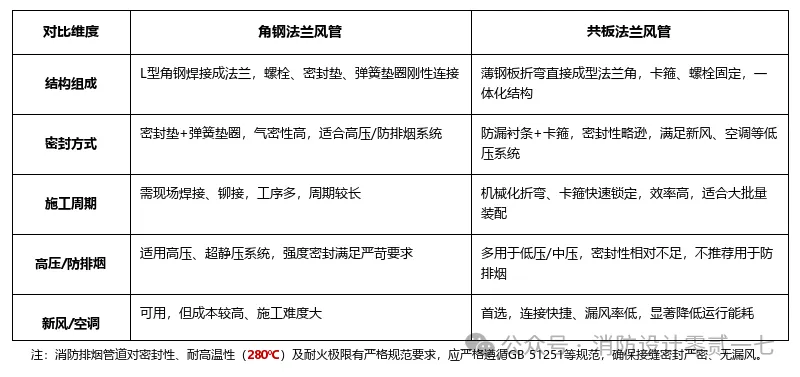

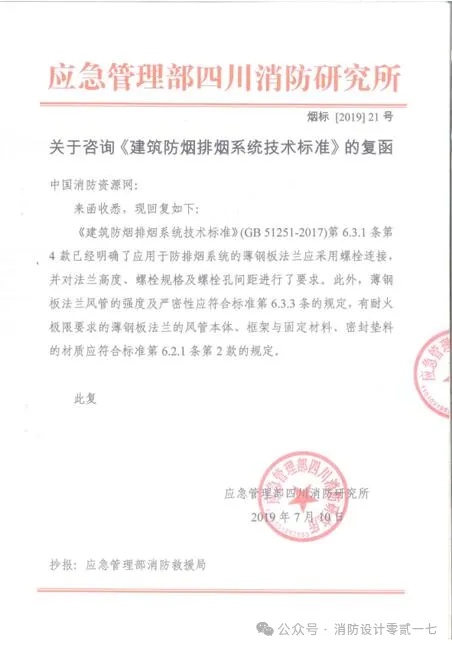

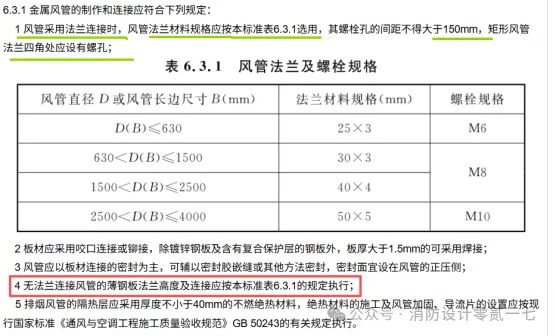

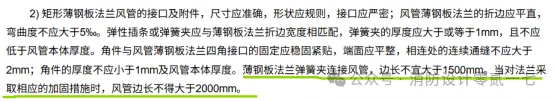

金属风管的制作和连接则执行《烟标》GB 51251-2017第6.3.1条：图4 GB 51251-2017 第6.3.1条及表6.3.1薄钢板法兰（共板法兰）用于排烟系统，一直是争议焦点。应急管理部四川消防研究所2019年7月16日出具的复函（烟标〔2019〕21号）明确答复：《建筑防烟排烟系统技术标准》GB 51251-2017第6.3.1条第4款已经明确，应用于防排烟系统的薄钢板法兰应当采用螺栓连接，并对法兰高度、螺栓规格及螺栓孔间距提出了要求；薄钢板法兰风管的强度及严密性应符合第6.3.3条的规定；有耐火极限要求的薄钢板法兰风管本体、框架与固定材料、密封垫料的材质应符合第6.2.1条第2款的规定。也就是说，川消所复函明确可以采用，但前提是按规范要求做。图5 应急管理部四川消防研究所复函（烟标〔2019〕21号）具体到制作细节，GB 50243-2016第4.3.1.2条第2款对矩形薄钢板法兰风管的接口及附件有明确要求：尺寸准确、形状规则、接口严密；薄钢板法兰折边应平直，弯曲度不应大于5‰；弹簧夹厚度应大于或等于1毫米且不低于风管本体厚度，并与折边宽度匹配；角件与四角接口固定应稳固紧贴，端面平整，相连处连续通缝不应大于2毫米，角件厚度不应小于1毫米及风管本体厚度；薄钢板法兰弹簧夹连接的风管，边长不宜大于1500毫米，当采取相应加固措施时，风管边长不得大于2000毫米。图6 GB 50243-2016 第4.3.1.2条第2款五、总结：三句话记住
- 别忘了复核工作压力：当风管系统工作压力大于1500帕时为高压系统，螺栓间距按高压执行——中低压不大于150毫米，高压不大于100毫米。
- 共板法兰有条件可用：当薄钢板法兰风管采用螺栓连接，且螺栓间距、法兰材料规格、法兰高度、垫片形式和厚度等满足GB 51251-2017第6.3.1条、第6.3.4条规定时，排烟系统风管可采用薄钢板法兰连接；但风管边长不得大于1.5米，且排烟系统漏风量需满足第6.3.3条的规定，漏风量的测试详见GB 50243-2016附录C。
结语：排烟风管不是普通风管，等级、连接方式、螺栓间距都有出处。图纸上把依据标清楚，现场按图施工，验收时才能少折腾。
