AFM力学映射与纳米压痕怎么选：分辨率、定量性与效率对照

AFM能看纳米级有机质和相界，压痕更擅长可追溯载荷—位移；选择不是“谁更先进”，而是谁匹配问题尺度。

这篇文章能带走什么

把测量、机制、尺度与工程决策放进同一条可复核证据链；既给计算方法，也给失效识别、质量门槛和停止边界。

01不靠“经验眼熟”：最小证据包与质量等级

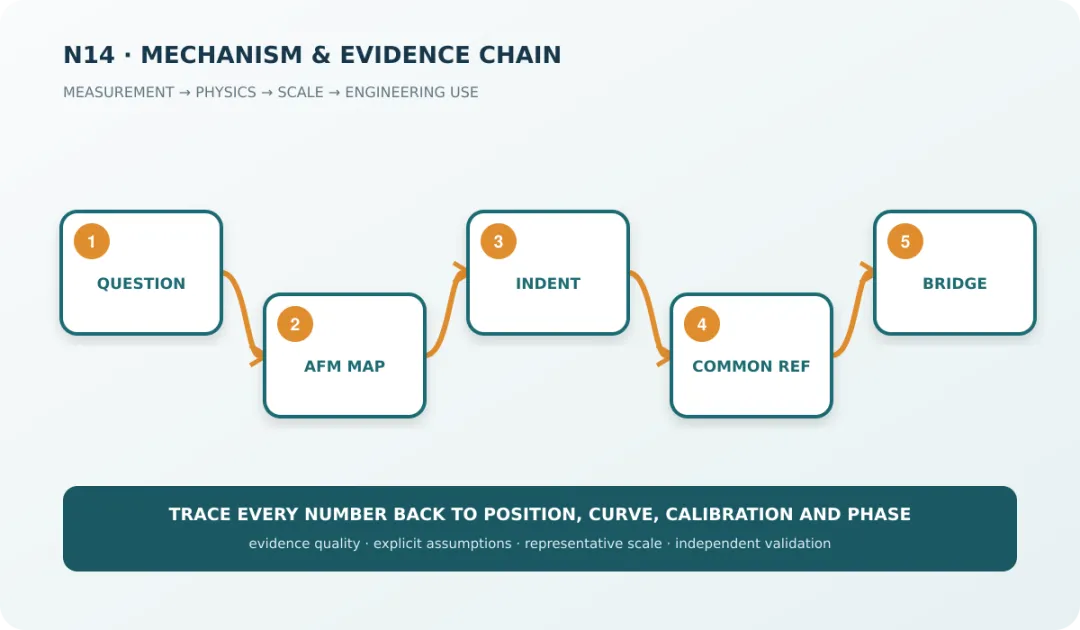

每个参数都要回答：测到了什么、在哪个位置和状态测到、能否被第二种方法证伪。纳米压痕P–h用于相/复合体定量，其最常见误用是忽略影响区。

建议建立逐点数据台账：原始曲线不覆盖，处理版本有时间戳，无效点保留空间位置，人工修改写明理由。这样模型冲突时才能回到真正的分歧点。

02如何区分材料事件与计量问题

趋势比单点重要，联动比趋势更重要。当“探针使用后整体模量漂移”出现时，先完成重标定探针；只有与第二类响应一致，证据等级才升级。

异常曲线中的裂纹、脱落和界面滑移可能正是工程所关心的破坏事件。计量数据库与事件数据库应分开，而不是一概清洗掉。

03看似合理的结果，为什么复核后会翻转

数值计算至少做两次：一次用基准输入，一次用合理不利输入。两者差异若大于材料或施工容许范围，下一步应补数据或分阶段决策。

示例中所有数值均为教学/示意数据，不是现场实测；图表也不用于任何井、压裂、注入或完整性设计。

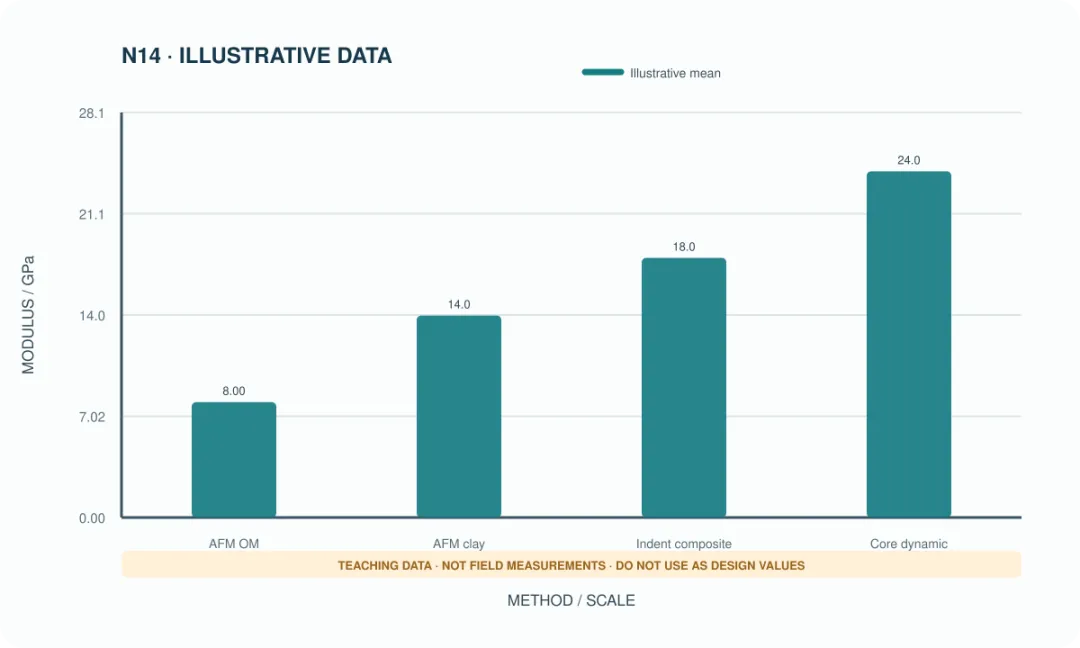

AFM在有机质富集的50×50 nm像素上给出约8 GPa；邻近纳米压痕接触影响区直径约2 μm，包含有机质、黏土和细粒碳酸盐，得到约18 GPa。

共同参考材料两方法误差均小于5%，说明仪器链条正常。差异主要来自采样体积与相组成，而非必须把AFM乘2.25“校正”。

正确呈现是纳米有机域8 GPa、微米复合相18 GPa，并用体积分数/结构模型桥接。数值为教学示例。

读图要点：AFM更容易捕捉软有机域和尖锐界面，压痕把多个纳米域平均为微米复合响应；分布收窄或均值升高不必然是误差。

04最容易踩的五个坑，以及为什么错

文献常见范围只能用于合理性检查，不能作为“把数据修到这里”的目标。影响区远大于表面残余印记。

若结果异常，先检查定义、单位、面积/接触、漂移、位置与状态，再讨论是否存在新的材料机制。

05把不确定性变成可执行动作

高质量控制的核心是可追溯，而不是表格数量。各自完整校准与共同参考材料应在批量开始前锁定；事后改变规则必须发布新版本并重算全批。

跨团队传递参数时，名称后应附方向、状态、尺度和模型，例如“湿态层理法向压痕模量”，不能只写一个E。

01 工具选择矩阵

02 各自完整校准

03 共同参考材料

04 同区/同环境

05 探针前后标定

06 输出量定义清楚

07 重叠尺度比较

08 方法差异不强行合并

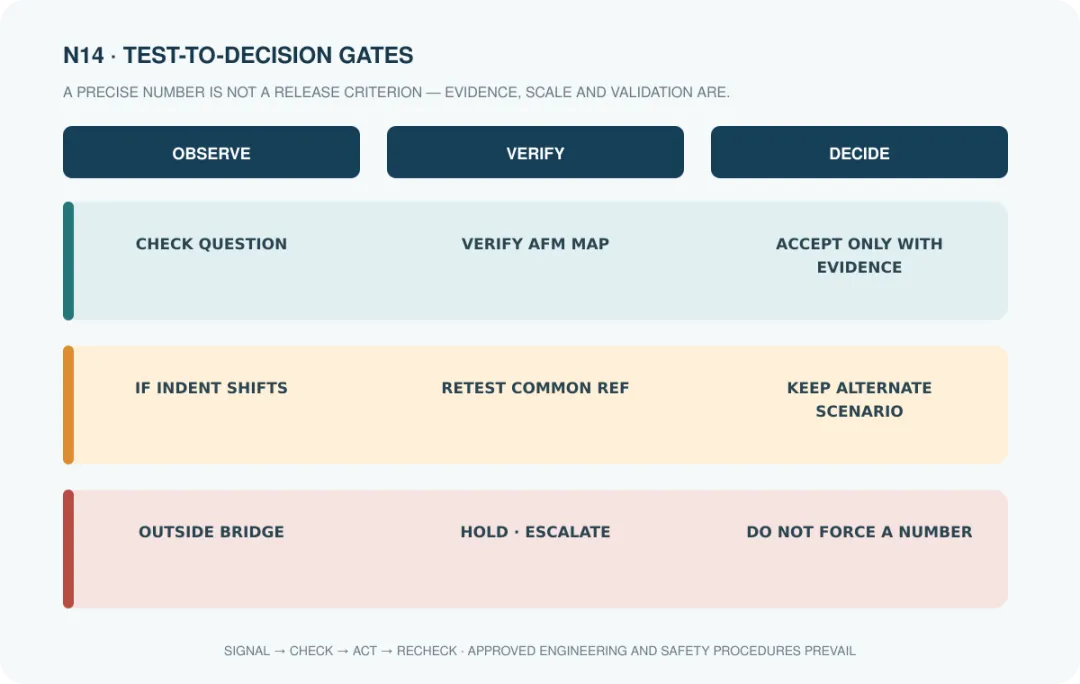

读图要点：精确数值不是放行标准；只有证据质量、模型假设、代表尺度和独立验证同时通过，结果才进入工程。

06交付前最后一次自检

清单不是报告末尾的装饰，而是批量测试的放行门。压痕标定未通过时，应停止后续步骤并回退。

交付时同时提供清单、原始数据索引和无效点清册，便于第三方复核。

07交付前的反向审查：谁能证伪当前结论

把技术争论改写成可检验问题，比争论“哪个数更合理”有效。两方法输出定义一致吗？

问题的答案最好对应一项最便宜的新增证据，例如参考块、压后图、重复网格或留出岩心，而不是再加一个可自由调节的模型参数。

08从接触力学出发：哪些条件决定结果有资格使用

这项方法至少包含三层判断：计量链是否可靠、接触模型是否适用、采样体积是否代表目标结构。AFM探针半径/灵敏度与压痕面积函数/柔度不可混用。

下面的公式只在这些前提下成立。若假设被裂纹、黏弹、各向异性或自由边界破坏，专业做法是换模型或扩大区间，而不是把结果调到文献常见范围。

PeakForce QNM等AFM模式可以在几纳米到几十纳米像素下同时获得形貌与接触力学图，非常适合定位有机质、黏土片层和纳米界面；但定量依赖探针半径、接触模型、黏附和参考材料。仪器化纳米压痕的力和位移链条更成熟、载荷范围更大，却通常以微米尺度影响区采样。

最佳策略常是分层联用：AFM筛查纳米异质性和目标位点，纳米压痕获得较稳定的相/复合响应，再用SEM/EDS或光谱提供化学标签。

读图要点：不要从最终数值反推合理性；每一步都要能回到样品状态、校准、位置、曲线和独立验证。

09从问题定义到结果交付：八步执行法

这不是一条不可回头的流水线。选择代表相和界面布置压痕或浅压痕若出现异常，应回到前一层核对，而不是通过删除点维持结果；比较重叠区域分布而非单一均值用于判断假设是否仍然成立。

把流程版本与面积函数、探针、样品状态和图像坐标绑定。后续复测时，能明确差异来自材料变化还是方法版本变化。

1. 步骤1：
   按目标相尺寸和所需载荷范围列出决策矩阵
2. 步骤2：
   用共同参考材料分别校准AFM和压痕
3. 步骤3：
   在同一低粗糙区域做AFM形貌/力学筛查
4. 步骤4：
   选择代表相和界面布置压痕或浅压痕
5. 步骤5：
   统一环境、含水和时间条件
6. 步骤6：
   比较重叠区域分布而非单一均值
7. 步骤7：
   用接触模型敏感性解释系统差异
8. 步骤8：
   形成“纳米域—机械相—复合体”的分层结果

10适用边界：哪些结论绝不能越级外推

专业判断也包括知道何时不计算。当两方法没有共同参考、样品状态或位置不一致、或输出模量定义不同却未说明时，不应直接比较绝对值。可以比较空间趋势，但必须把尺度与模型差异列为主不确定性。

当现场/宏观事实与纳米模型冲突时，应优先保护安全和完整性，保留冲突并回到数据、结构、参数和机制四层逐项追查。

延伸从实验室数字到可用知识：还要跨过三座桥

第一座桥是尺度。共同区域与参考材料比跨论文数值更可靠。纳米压痕或微构件优先约束固体相、局部界面和微米级复合体；岩心与现场还包含更大的孔裂缝、层理、断层、围压、流体和时间路径。上尺度时应明确在哪一级加入这些结构，并用同区SEM/光谱等独立证据验证，而不是给局部参数乘一个固定换算系数。

第二座桥是统计。多相岩石的分布可能偏态、多峰且空间相关，均值和标准差不足以描述。建议同时交付中位数、分位数、有效点率、机械相概率、网格间方差和空间位置图；若筛选、载荷或相位标签改变后结论翻转，就把该变化写入不确定性，而不是选择最顺眼的版本。工具选择矩阵；各自完整校准，应成为批量测试前就锁定的规则。

第三座桥是决策。先回答“目标相尺寸多大？”，再说明什么新证据会推翻当前模型，以及“差异能由采样体积解释吗？”。只有参数范围会实际改变样品分区、模型选择、施工窗口、监测布置或补充试验优先级时，纳米力学才完成了从表征到决策的转换。若不同合理情景给出不同方案，应优先补采最能区分机制的数据。
