大家好,我是电电运维,常年在工厂、变配电室从事相关工作的打工人。不知道大家在最开从事电气这门行业时,是否有过对断路器的选型的困扰?(比如:选小了频繁跳闸,选大了反而过载不保护)最终到底怎么选?今天我们从国标出发,把 B 型、C 型、D 型脱扣曲线的区别、选型公式、案例一次这4个部分解析完。其中有不足之处,欢迎大家在评论区指正。一、国标规范
- 《低压配电设计规范》GB 50054‑2011 :配电线路的过负荷保护,应采用断路器的长延时脱扣器或熔断器,其动作电流不应大于线路导体长期允许载流量,且不应小于计算电流;
- 《民用建筑电气设计标准》GB 51348‑2019:断路器的额定电流不应小于所在回路的计算电流;断路器的短路保护动作电流应躲过线路尖峰电流,且应满足被保护线路和设备的短路耐受要求;
- 《低压开关设备和控制设备 第 2 部分:断路器》GB 14048.2‑2020 附录 B中对微型断路器的脱扣曲线类型作出了明确定义:
- C 型脱扣:瞬时脱扣电流范围为 5In~10In;
- D 型脱扣:瞬时脱扣电流范围为 10In~20In;
二、脱扣原理
在微型断路器内部有两个脱扣器分别是热脱扣器与电磁脱扣器:- 热脱扣器(双金属片):主要负责过载保护。当电流越来越大时,双金属片受热弯曲、越快,脱扣时间越短;小电流过载时需要较长时间才动作。对应曲线上的长延时部分。B 型、C 型、D 型的热脱扣特性完全一致,差异不在这里。
- 电磁脱扣器:主要负责短路保护。电流达到瞬时脱扣电流值时,电磁线圈产生的磁力直接推动脱扣机构,瞬时(0.1s 以内)动作。对应曲线上的瞬时动作部分。

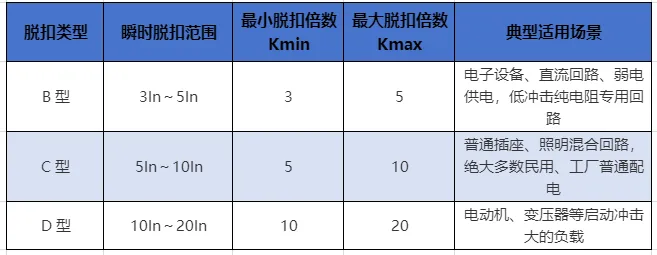

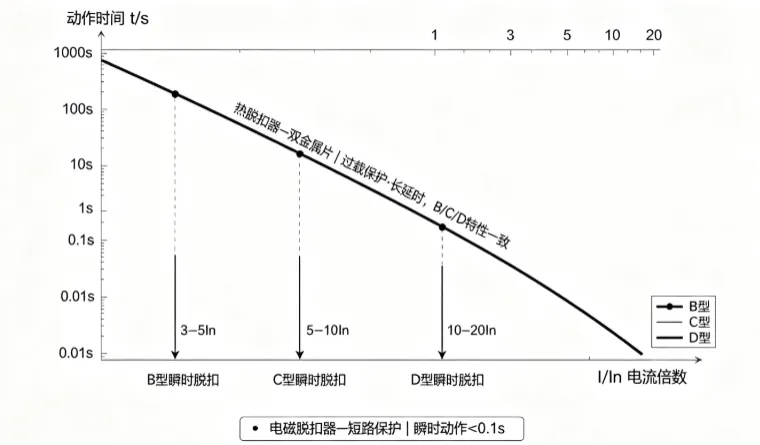

示意图1(B/C/D 型微型断路器安秒特性曲线):注:B 型、C 型、D 型,区别主要就在于电磁脱扣的动作电流倍数不同。三、B 型、C 型、D 型比对表
注:普通民用照明几乎全部使用 C 型,B 型不用于普通照明。B 型真实场景是对电子设备、直流回路、弱电供电,低冲击纯电阻专用回路。四、选型的2个原则
原则一:躲过尖峰电流,不误动作
断路器瞬时脱扣电流最小值必须大于回路最大的尖峰电流,即:原则二:短路时可靠动作,灵敏度必须要够
被保护线路末端最小短路电流必须大于断路器瞬时脱扣电流最大值,且满足灵敏度系数要求:- Klm = Ik1min / (Kmax × In) ≥ 1.3;
五、公式推导
1、尖峰电流的计算
注:鼠笼式电机启动倍数为5~7倍,绕线式电机启动倍数为2~3倍。- Ijf = Ic + (Kst - Kx) × Ir_max;
2、断路器额定电流的选择
注:长期允许载流量需要考虑敷设方式和环境温度校正)。3、脱扣曲线类型的选择
如果按导线载流量选定的In代入后不能够满足,就足以说明脱扣曲线类型选小了,需要升级一档(比如:C→D),或者放大断路器额定电流(但是需要注意不能超过导线载流量)。4、单相接地短路电流计算(TN系统)
- Ik1min = Uφ / ZΣ = 220 / √[(Rφ + RPE)² + (Xφ + XPE)²];
注:ρ为导线电阻率,铜芯取0.0172Ω·mm²/m,铝芯取0.0282Ω·mm²/m;L为线路长度(m);S为导线截面积(mm²)。- Ik1min ≈ 110 × S / (ρ × L);
六、计算案例(分步计算)
- 电动机功率11kW,三相380V,额定电流Ir = 22.5A;
- 导线BV‑4×10mm²铜芯,穿钢管敷设,环境温度30℃;
- 系统短路容量25MVA(三相短路电流约38kA);
步骤一:计算尖峰电流
- Ijf = Kst × Ir = 7 × 22.5 = 157.5A;
- Kk × Ijf = 1.2 × 157.5 = 189A;
步骤二:初筛断路器额定电流
BV‑10mm²铜芯导线穿钢管敷设,环境温度30℃时长期允许载流量约为50A(查GB 50054附表,文末附提取方式)。计算电流Ic = Ir = 22.5A,断路器额定电流应满足:步骤三:校验躲过启动电流
- Kmin × In = 5 × 32 = 160A;
得出:因为C型瞬时脱扣最小值为 160A,而启动冲击 189A 已经超过了门槛A,断路器把启动电流当成短路了,一启动就会跳。- Kmin × In = 10 × 32 = 320A;
得出:脱扣曲线类型应该选择 D 型,额定电流 32A。- B型: In ≥ 189/3 = 63A → 但导线载流量只有50A,In不能超过50A,B型不得行;
- C型: In ≥ 189/5 = 37.8A → 取标准规格40A,40A≤50A可行(从躲过启动尖峰角度上满足);
- D型: In ≥ 189/10 = 18.9A → 取标准规格20A即可,但In必须≥Ir=22.5A,所以取25A;
从躲过启动角度方面来看,C 型 40A 和 D 型 25A 都能满足。但还是要看灵敏度和导线载流量来进行综合判断。步骤四:校验短路灵敏度
- Rφ = ρ × L / S = 0.0172 × 35 / 10 = 0.0602Ω;
- RPE = 0.0172 × 35 / 10 = 0.0602Ω;
- RΣ = Rφ + RPE = 0.0602 + 0.0602 = 0.1204Ω;
- Xφ = 0.1 × 35 / 1000 = 0.0035Ω;
- XΣ = 0.0035 + 0.0035 = 0.007Ω;
- ZΣ = √(RΣ² + XΣ²) = √(0.1204² + 0.007²) ≈ 0.1206Ω;
- Zs = Uφ² / Ss = 220² / (25 × 10⁶) = 0.001936Ω;
- Z总 = Zs + ZΣ = 0.001936 + 0.1206 = 0.1225Ω;
- Ik1min = Uφ / Z总 = 220 / 0.1225 ≈ 1795A;
- Kmax × In = 20 × 32 = 640A;
- Klm = Ik1min / (Kmax × In) = 1795 / 640 ≈ 2.81;
- Kmax × In = 10 × 32 = 320A;
- Klm = 1795 / 320 ≈ 5.61 > 1.3,也满足;
- Kmax × In = 5 × 32 = 160A;
- Klm = 1795 / 160 ≈ 11.2 > 1.3,也满足;

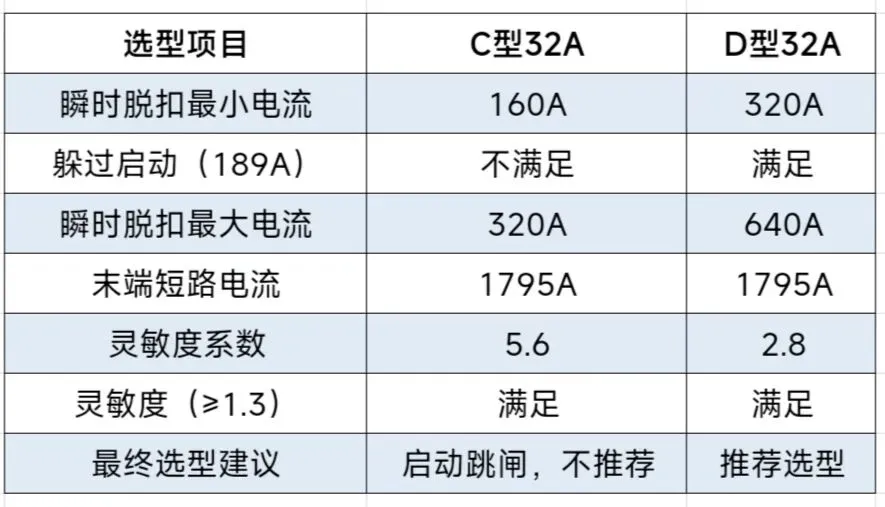

得出:在灵敏度方面,这三种都满足,但是 C 型躲不过启动电流,B 型需要 In=63A 超过导线载流量,所以只有 D 型可行。步骤五:校验分断能力
因为系统三相短路电流大约为 38kA,微型断路器额定短路分断能力常见规格 6kA、10kA、15kA、25kA。38kA>25kA,普通微型断路器分断能力不足。
产生原因:电机回路距离变压器太近,短路电流水平很高。
3个可行处理方案:
1. 回路改用塑壳断路器 MCCB,塑壳分断能力可达 50kA 以上,满足短路断;
2. 增大线路阻抗:增加电缆长度,或者增大电缆截面,依靠线路阻抗降低电机处实际短路电流;
3. 采用断路器级联保护(上下级均为断路器,必须依据厂家提供正式级联配合报告,不可理论自行推定)。
注:熔断器与微型断路器之间不允许做级联限流保护,不能依靠上级熔断器提升下级微断分断能力。
在实际现场使用中,11kW电机回路通常距离变压器会有一定距离,考虑到线路阻抗后实际短路电流可能会低于38kA。假设经过线路阻抗压降后电机端三相短路电流为15kA,则选用分断能力15kA或25kA的D型32A微型断路器就可以。断路器的一个完整选型,必须要同时校验以下 4 项:
1. 额定电流:(Ir ≤ In ≤ Iz)(需要同时兼顾负载电流、线缆载流量,电机回路 In 不宜过度放大);
2. 躲过启动尖峰电流:Kmin·In ≥ Kk·Ijf,避免启动误跳闸;
3. 短路灵敏度校验:Ik1min≥1.3·Kmax·In,同时保证末端接地故障可靠跳闸;
4. 短路分断能力:断路器额定分断能力 ≥ 安装处预期短路电流;级联保护必须依据厂家报告。
