选线靠猜，是最贵的省事
现场常见一问：这根线够不够用？有人凭手感——粗点总没错，于是1.5平方硬带电磁启动器，线皮发软、绝缘老化，两年就出问题。反过来选太大又浪费铜和线管空间。
其实载流量有个心算口诀，记住「截面乘倍数」就能现场估出安数，不用翻手册。
提示：载流量＝导线允许长期通过的最大电流，超了就发热、老化、短路。

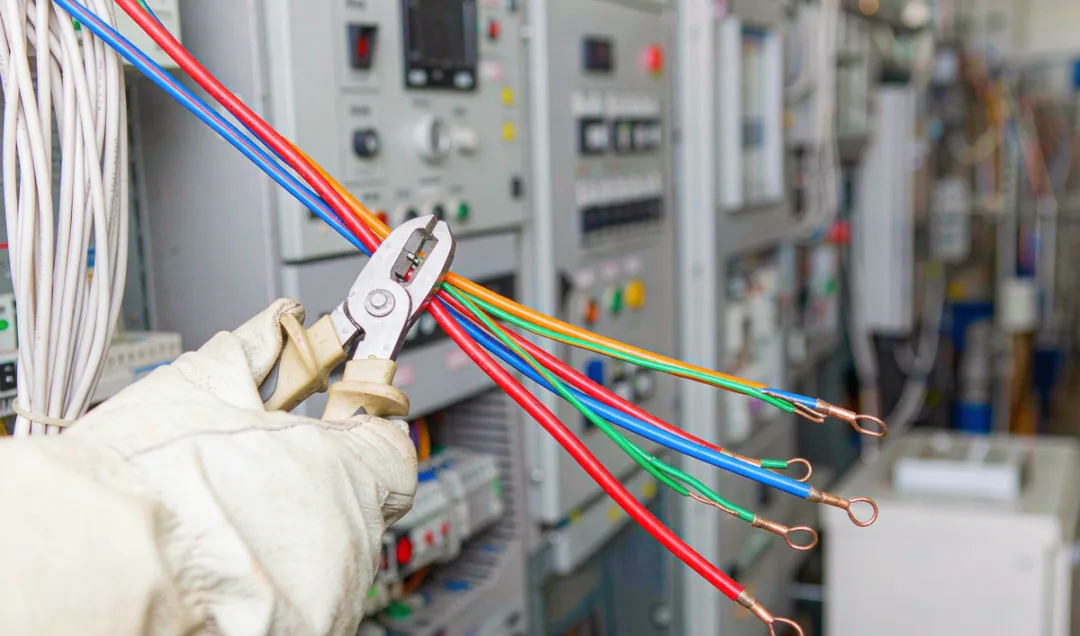

配电箱前的铜芯线剥线压接：选对截面，是一切接线工艺的第一步
口诀怎么算：截面乘倍数
对铜芯绝缘线，用「升级口诀」：先按铝芯绝缘线、明敷25℃的基准算——2.5平方及以下乘9，4平方往上倍数逐级减1：4×8、6×7、10×6、16×5。算完再「铜线升级算」：铜线按大一个规格的铝线取值。
举例：2.5平方铝线是2.5×9≈22.5A，铜线升级按4平方铝线算，4×8＝32A左右；6平方铜线按10平方铝线算约60A的基准，再留余量取40A级，与手册的32~40A区间一致。
实例：一路 3kW 单相设备
220V、3kW阻性负载，电流约3000÷220≈13.6A。查区间：1.5平方（8~15A）贴着上限，不能选；2.5平方（16~25A）有约一倍余量，选它。若设备距配电箱超过50米，还要校验压降，必要时加大到4平方。
依据：GB/T 4706.1 规定的铜芯线长期负载电流区间——1.5平方8~15A、2.5平方16~25A、4平方25~32A、6平方32~40A（25℃、明敷基准）。

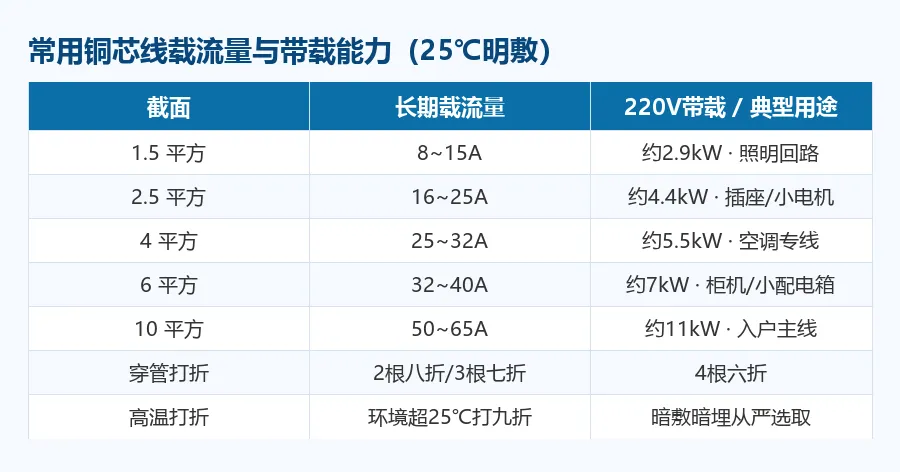

速查：1.5/2.5/4/6/10平方铜线带载与折减要点
两个打折条件别忘
穿管散热差：管内穿2根按八折、3根七折、4根六折（「穿管根数二三四、八七六折」）。环境温度长期超25℃再打九折（「高温九折」）。
常见坑：暗敷在墙里的线等于常年穿管＋接近高温，家装回路按明敷值选线是最大误区——插座回路宁可用2.5平方起步，空调专线4平方。
一句话收尾
选线的顺序是：算电流→对照表→按穿管和温度打折→留两成余量。口诀管心算，国标表管最终拍板。
