电涡流传感器怎么选?原理、指标、安装、应用
- 更新时间 2026-10-21 06:37:46
电涡流传感器怎么选?原理、指标、安装、应用电涡流传感器怎么选？原理、指标、安装、应用，一篇讲透 轴振动、轴位移、胀差、键相……机组状态监测的“眼睛”，就是电涡流传感器。本特利3500、各类压缩机组上随处可见它的身影，但真到选型、换型、验收时，很多人心里还是没底。本文依据厂家选型手册系统整理，从测量技术对比、选型五步法、核心指标、安装要求到十二类典型应用，帮你一次理清。
一、为什么机组监测要用非接触式测量？ 测量位置、距离、振动的传感器分两大类：接触式和非接触式。接触式（LVDT、电位器、线性编码器）优点是量程宽、对目标材料不敏感、成本低；但致命短板是频率响应有限，而且会干扰被测物体的动力学——对于每分钟几千上万转的转子，这一点不可接受。 常见非接触式技术对比：
二、工作原理 第1句：探头端部线圈产生高频电磁场（典型载波1MHz或500kHz）； 第2句：导电目标表面感应出涡流，涡流反过来改变线圈的阻抗； 第3句：前置器解调阻抗变化，输出与间隙成正比的电压或电流信号。 由此带来四个必须记住的特性：①必须是被测物导电；②测量系统不需要接地；③油、油脂、灰尘等污染物影响可忽略，可在真空或液体中工作；④性能受目标材料电导率（和磁导率）影响——换材料就要重新校准。 三、选型五步法 第1步：定量程与盲区——探头越大，量程越大 原则：测量范围通常是探头线圈直径的30%~50%；对黄铜、铝、铜、银等高导电率材料，放宽线性与稳定性要求后可扩大到65%。盲目选大量程的代价是分辨率下降。
盲区：传感器端面与测量范围起点之间的距离，被测物绝不能进入盲区——否则既测不准，还可能碰探头。
第2步：确认被测材料 校准基准：铁磁材料按45#钢、非铁磁材料按6061铝合金校准，客户材料需另行说明。 被测厚度建议大于3倍集肤深度（一般要求大于2mm）。 靶面尺寸：平面目标≥3倍探头直径（非屏蔽）；圆柱目标（轴）直径≥8倍探头直径，轴径不够会引入交叉轴误差。 直径小于12mm的探头测不同铁磁材料时，差异很大，需向厂家专项咨询。 第3步：确认安装条件 安装夹具或开孔不得遮挡、干涉探头端部（夹具是导电材料，进入磁场会造成“侧向加载”，必要时就地校准）。 探头与被测面尽量平行：不平行3°以内，增加的非线性小于0.5%满量程；10°约达4%。 多个探头靠近布置时保持最小间距，防止电磁场混叠产生串音（可同步激励解决）。 第4步：确认电气特性 供电：按API 670推荐-24V；正电源型用+24V。 输出形式：-2~-18V、1~9V、4~20mA、±5V、0~10V。举例：2mm量程对应0~10V，灵敏度即5mV/μm。 非线性度≤1%；分辨率典型为满量程的0.1%，极限可达0.01%（需牺牲量程或线性换取）。 第5步：确认使用环境 温度：常规-40℃~+180℃，特殊封装可更高；温度是测量误差第一来源，选带温度补偿的型号。 压力/真空：不影响测量性能，注意探头密封结构。 振动/冲击：标准探头可承受100G冲击、10g峰值振动（20Hz~2kHz）无明显性能下降。 液体：可浸柴油、机油、润滑脂、防冻液甚至盐水工作（介质在1MHz下不太导电即可）。 EMI：载波频率±10%以外的干扰可被解调电路滤除；电动机绕组附近的强场必须加强屏蔽，且优先选非磁性目标材料。 四、核心指标速查表

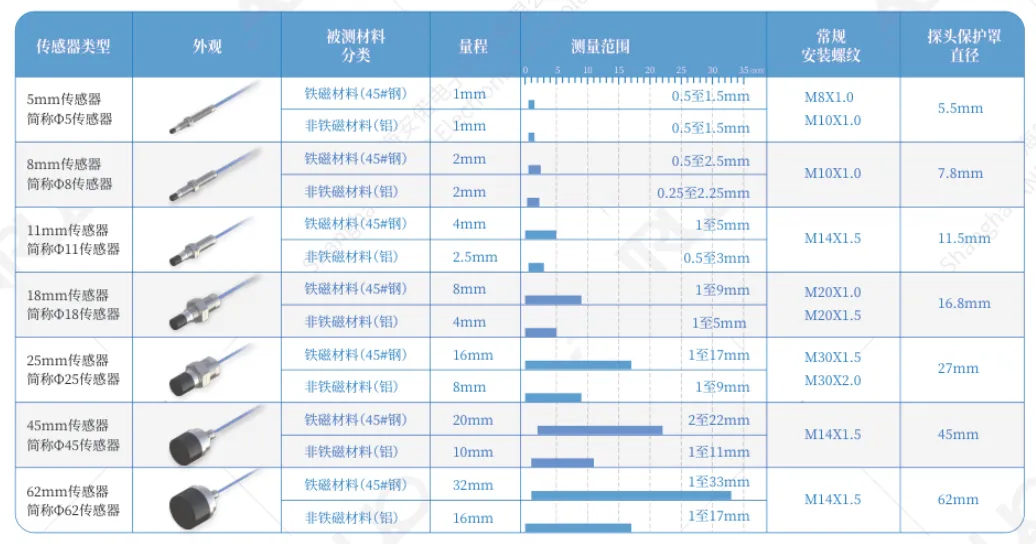

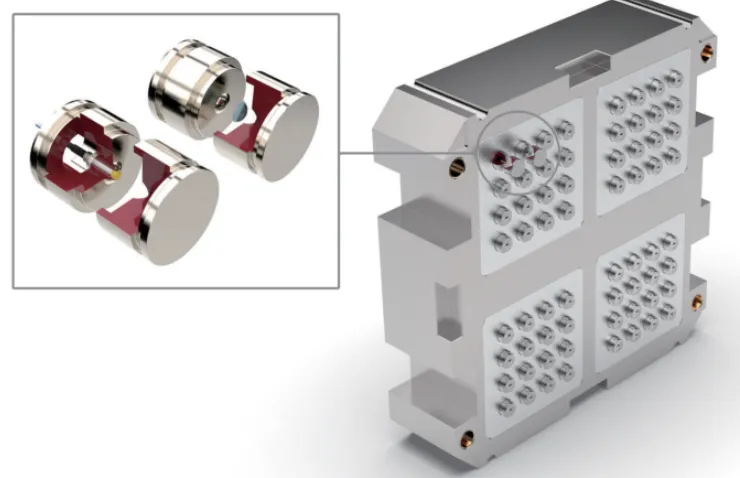

五、材料与集肤深度：选型的冷知识 什么是集肤深度：电流密度在目标表面最大，穿透材料时指数下降；密度降到表面36%处的深度称为集肤深度，其大小取决于材料电阻率、磁导率和激励频率。 为什么强调3倍：目标厚度建议大于3倍集肤深度；高温下集肤深度会变大，厚度余量要留够。 材料怎么选：低电阻率金属是最佳目标；铁磁材料磁导率呈非线性行为，热稳定性差。不确定材料是否导磁？拿块磁铁吸一下，有吸引力就是铁磁材料。 表面状态：油污、灰尘影响可忽略；但足够深、足够宽（超过2倍集肤深度）的裂纹会表现为测量不连续。 六、十二类典型应用，对号入座 旋转机械状态监测类： 离心式压缩机——喘振、转子不平衡、对中不良、轴承缺陷的振动监测主战场； 往复式压缩机、燃气轮机、齿轮箱、电机/发电机——振动与转速连续监测； 低温泵、液体膨胀机——LNG工况约-162℃/-160℃，整机浸泡在液化气中，热应力高，状态监测至关重要； 涡轮增压器试验台——30万转/分以上超临界转子，采用氧化锆陶瓷外壳+场聚焦铁氧体的屏蔽微型探头，免开安装切口。 位移与工艺控制类： 变速箱试验台轴位移——误用负载下极端扭矩峰值的轴弯曲监测； 瓦楞纸涂胶辊间隙控制——取胶量由涂胶辊与瓦楞辊距离决定； 机床主轴热伸长补偿——主轴前端装高分辨率探头非接触监测“主轴增长”； UV固化收缩监测——隐形眼镜等硅胶水凝胶注塑固化过程监控。
七、选型避坑清单（建议收藏） 1. 量程不是越大越好：大探头分辨率低，按实际位移幅值选量程。 2. 别忽视盲区：被测物进入盲区=测量失效+可能撞探头，安装间隙必须避开。 3. 换材料必须重新校准：电导率/磁导率变了，特性曲线就变了。 4. 轴径不足8倍探头直径：交叉轴运动误差找上门，必要时加大探头或专项咨询。 5. 多探头别挤在一起：串音=振荡器频率差值干扰，保持间距或同步激励。 6. 夹具导电材料别进磁场：侧向加载影响线性，必要时就地校准。 7. 高温场合选温补型：热灵敏度漂移最伤精度，也可只用量程前50%。 8. 强电磁场加强屏蔽：靠近电机绕组等强场源，屏蔽是唯一有效手段。
你在机组上用的是哪家的电涡流探头？3300XL、还是国产替代？选型、安装、校验踩过哪些坑？评论区聊聊，你的经验可能正是别人在找的答案。
