📍 系列《架空输电线路设计·从入门到施工图》第 4 讲（电气主线开篇）📚 前置阅读：第 1 讲《总体组成》+ 第 3 讲《设计输入》⏱ 阅读时长：约 6–7 分钟第 1 讲我们认识了"导线/地线"是架空线路六大件之一；第 3 讲又提到，系统资料（输送容量、短路电流）是设计的第一批输入。这一讲就把这两根"线"讲透：它们到底有几种、截面怎么定、为什么高压要用分裂导线。这是电气主线的第一站，后面所有的应力弧垂、绝缘配合、防雷计算，都建立在"选好了导线"这个前提上。
一、先给结论
导线地线选型，本质上是三个递进决策：
1. 选型号：用什么材质的导线和地线（钢芯铝绞线？铝合金？OPGW？）
2. 定截面：导线要多粗（由输送容量和发热、电晕共同决定）
3. 定分裂数：几根子导线并列（由电压等级和电晕、电抗决定）
三者顺序不能乱：先型号、再截面、最后分裂。下面逐项拆。
二、导线型号：钢芯铝绞线（ACSR）是绝对主角

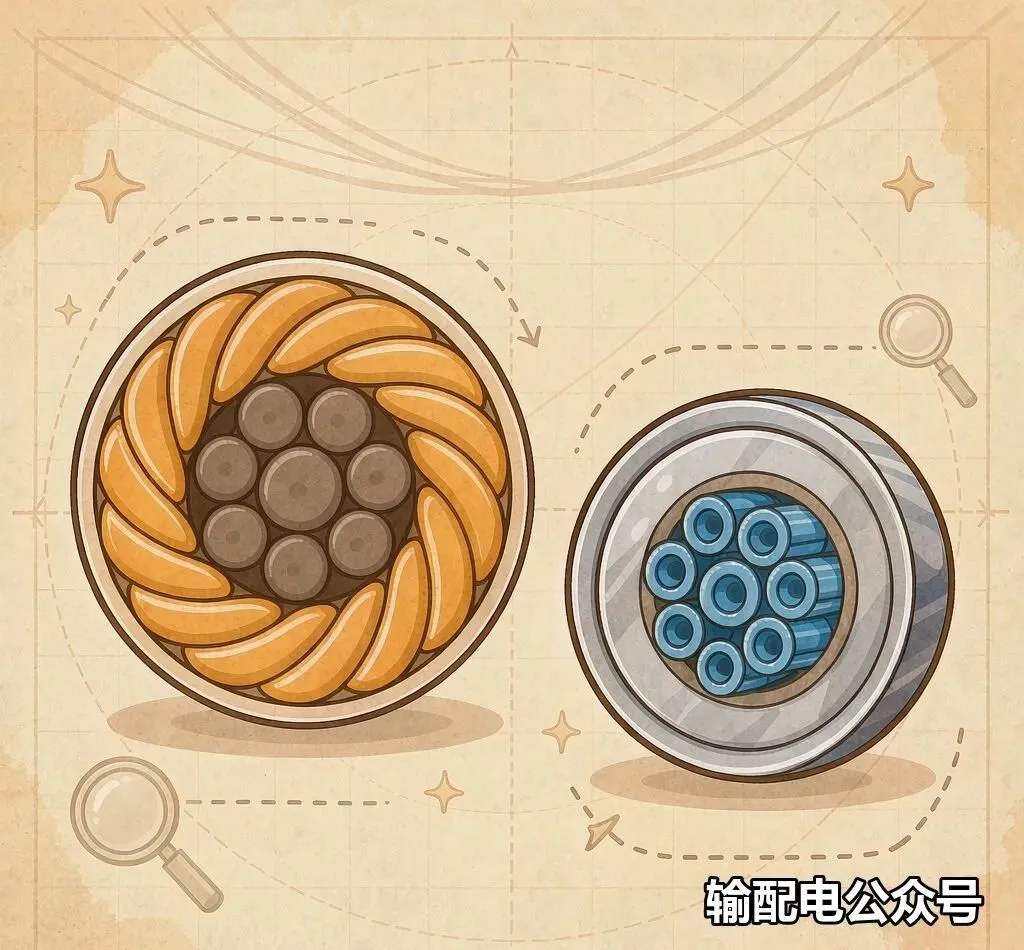

架空导线要在天上挂几十年，既要导电好（电阻小、损耗低），又要拉得牢（强度够、不断线）。没有任何一种单一金属能同时满足，于是工程界用了一个巧妙组合——钢芯铝绞线（ACSR，国标型号 LGJ）：
1. 铝：在外层导电，电阻小、重量轻、便宜；
2. 钢：在中心承力，抗拉强度高，抗住导线的自重、覆冰和风。
这就是"各司其职"。衍生型号还有：
1. 铝合金绞线（LH）：全铝合金属，耐腐蚀、自阻尼好；
2. 铝包钢绞线：强度高，常用作地线或大跨越导线；
3. 特强钢芯软铝绞线等，用于大跨越、重冰区等特殊工况。
而地线（第 1 讲说的"避雷线"）通常为：
1. 镀锌钢绞线（GJ）：纯防雷引流；
2. OPGW（光纤复合架空地线）：既是地线又能传通信光信号，现代线路几乎标配。
规范提醒：导线地线的型号、机械电气参数，以现行《110kV~750kV架空输电线路设计规范》（GB 50545）为准。
三、截面怎么定：三把尺子量
截面不是"越粗越好"，也不是"越省越好"，而是被三把尺子同时卡住：
一个容易忽略的点：截面的最终落点，是第 3 讲说的"系统资料"在起作用——系统给的输送容量、最大负荷电流，直接框定了载流量下限；而电压等级（第 1 讲）框定了电晕下限。两者取大，才是可用截面区间，再叠经济电流密度选最优。
四、为什么高压要用"分裂导线"？
你如果看过 500kV、750kV 的线路，会发现导线不是"一根粗线"，而是几根细线并排吊着——这就是分裂导线。为什么要分裂？两个原因：
1. 降低电抗：把一整根大截面拆成几根小截面并列，等效半径变大，线路电抗下降，输电能力上升；
2. 抑制电晕：分裂后每根子导线表面电场强度下降，不容易起电晕（第 2 讲说的"电压越高越麻烦"的并发症）。
所以分裂数是跟着电压等级走的（示意，具体以规范为准）：
1. 220kV：常2 分裂；
2. 330/500kV：4 分裂；
3. 750kV：多分裂（如 6 分裂）。
记住"分裂数随电压升"这条规律，后面第 8 讲讲绝缘配合、第 9 讲讲防雷时，会回来用它。

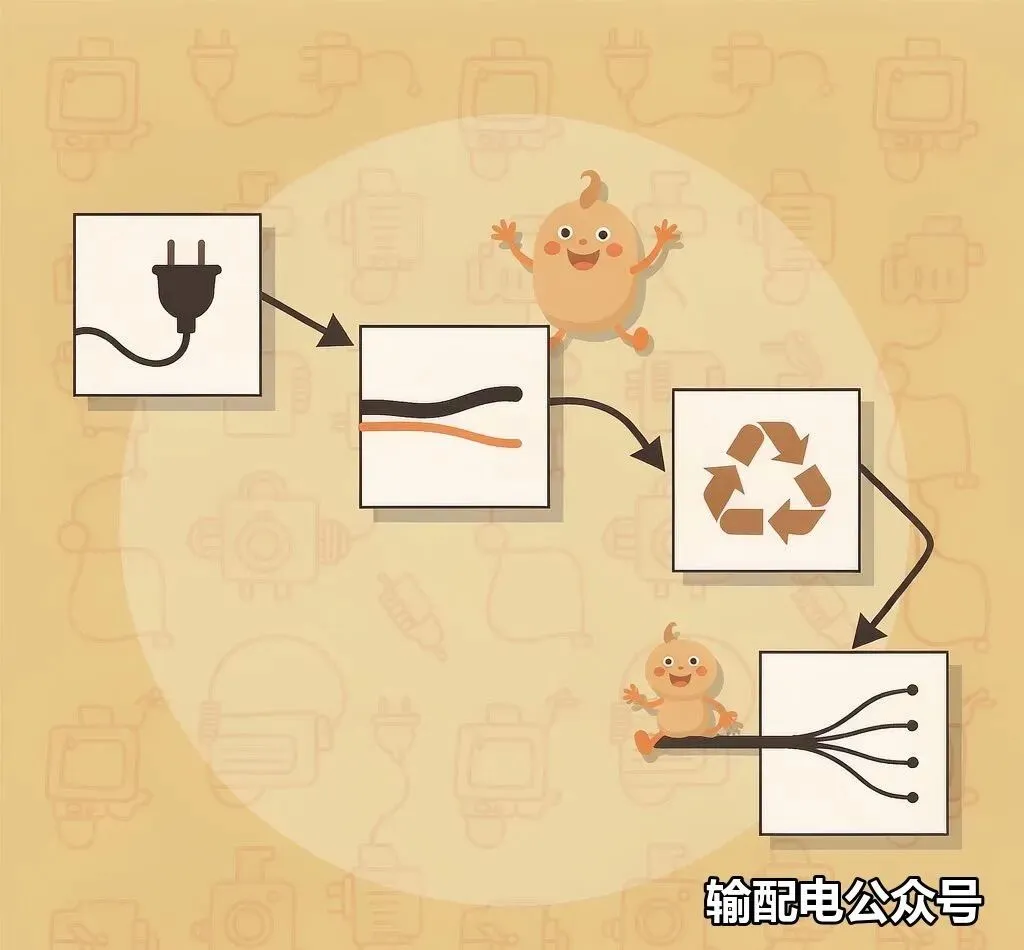

五、选型决策树：把三件事串起来
把前面三节收成一个可操作的顺序：
1. 系统给容量 + 电压等级 → 框定截面区间（载流量下限、电晕下限、经济最优）；
2. 运行环境（腐蚀、大跨越、重冰）→ 选型号（LGJ / 铝合金 / 铝包钢）；
3. 电压等级 + 电晕 → 定分裂数。
这条决策链上，每一步的输出都是下一步的输入——这就是"递进"的意思：第 3 讲的系统输入，在这里变成了截面；本讲的截面和分裂，又成为第 6–7 讲应力弧垂计算的输入。
六、本讲小结 & 下期预告
1. ✅ 本讲你应建立的认知：导线选型 = 型号 + 截面 + 分裂数，顺序递进；钢芯铝绞线靠"铝导电、钢承力"；截面被发热/电晕/经济三把尺子卡；分裂数随电压升。
2. 👉 下期（第 5 讲）：导线选好了，可它要抗的风、冰、气温从哪来？——气象条件怎么取，直接决定后面的安全裕度。
3. 🤔 思考题：你经手的项目里，最常配的是几分裂、多大截面的导线？评论区报一下电压等级和截面，我们下期用"气象"的尺子量一量它合不合理。
