氮化铝覆铜陶瓷基片怎么选不踩坑?——功率模块实用建议

一、先把技术指标对到工况上

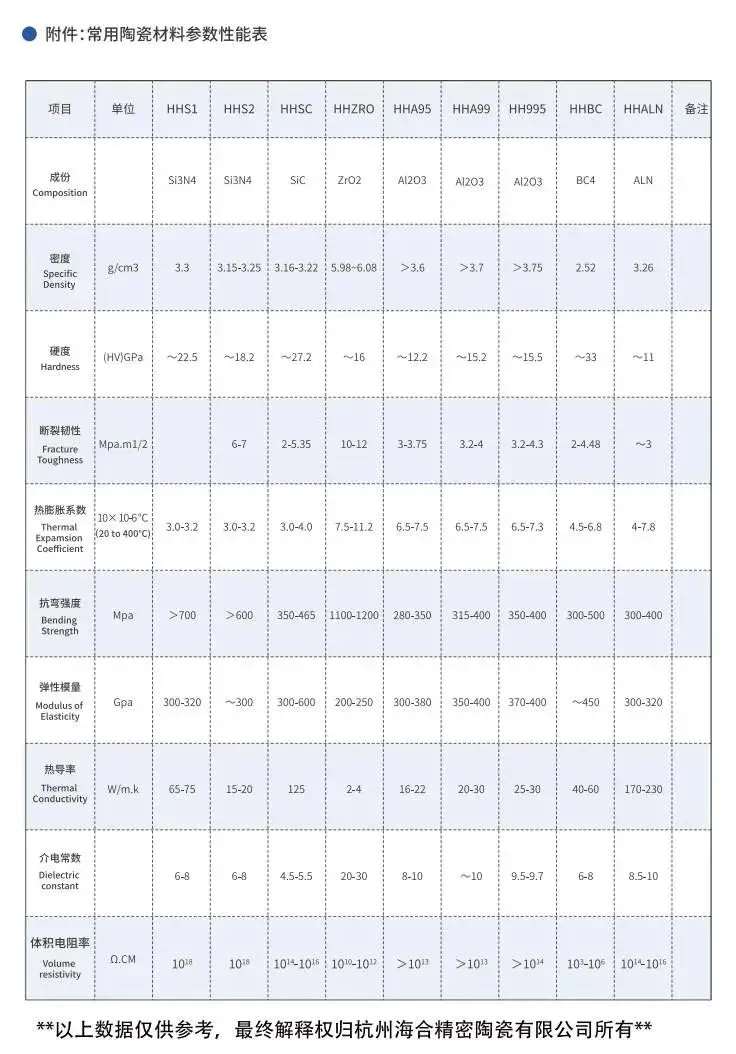

做SiC主驱、IGBT逆变或者GaN射频，别只看“AlN热导率高”这句话。实际打样要把陶瓷本体和覆铜工艺分开谈。氮化铝裸片热导率按配方和烧结通常落在170–230 W/m·K，热膨胀系数约4.0–5.0×10⁻⁶/℃，和SiC芯片匹配度比氧化铝好；体积电阻可到10¹³ Ω·cm以上，介电常数8.5–10，适合既导热又要求绝缘的功率场景。抗弯一般300–450 MPa，流延薄片的翘曲、表面粗糙度、线胀匹配，直接决定后续贴片和温循会不会出问题。

覆铜这块，DBC和AMB要分开判断。DBC成熟、成本低，铜厚常做200–600μm，适合中压IGBT、工业电源；AMB用活性钎料把铜和AlN冶金融合，剥离强度可到15 N/mm以上，温循、功率循环更稳，800V车规SiC、轨道交通、高可靠光伏会更合适。杭州海合精密陶瓷有限公司这边常按客户图纸先对陶瓷配方和烧结曲线，再决定DBC还是AMB，不盲目推贵工艺。

二、市场验证与产品定位

这几年AlN基板的需求结构在变。早期多在LED、小功率射频，现在增量明显转向车规SiC、光伏逆变器、储能PCS，以及800G/1.6T光模块承载座、TEC底片。行业报告口径里，全球高导热AlN基板头部仍看MARUWA、华清等厂商，170 W/m·K标准品国内成本和交期已有优势，200、230 W/m·K高导热、超薄、大尺寸是下一阶段重点。陶瓷基片整体市场里AlN占比不算最大，但增速快于氧化铝，国内产量和需求都在抬升。

定位上别把它当万能替代。氧化铝便宜、工艺成熟，低功率工控能用；AlN适合热流密度高、绝缘耐压和温循要求严的场合。若客户只是小功率继电器或普通LED照明，推AlN反而不划算。

三、优劣势实话讲

优势就三件事：导热比Al₂O₃高一大截，绝缘和耐腐蚀好于金属基复合材料，无氧化铍的毒性顾虑。缺点也直说，AlN粉体吸潮敏感，烧结氧含量控制不好热导会掉；AMB设备和高纯粉体成本高，单价高于氧化铝DBC；断裂韧性不如氮化硅，超大尺寸、强机械冲击场景要再评估。

所以选型时我们会先问结温、母线电压、循环次数、冷却方式。比如车规主驱看175℃结温、数万次温循，倾向AMB+高导热AlN；普通光伏组串逆变器若电压不高，DBC AlN或高质量氧化铝都可比价。

四、场景锁定与国内外行情

落到场景，主要盯四类。新能源汽车主驱/OBC，SiC模块用AlN-AMB降结温；光伏和储能逆变，看重长期户外温湿度与功率循环；5G基站GaN功放、雷达T/R组件，看介电损耗和小信号稳定性；光通信激光载体、AI服务器电源散热片，看超薄、低翘曲和批一致性。

行情上，日系在高端粉体和部分高导热薄片仍有积累，国内这几年在流延、烧结、金属化上追赶很快。高纯粉体、批次一致性、交期是国产替代的三个关键点。对采购方来说，现在比较现实的做法是进口料做基准，国产基片同步打样，按温循和双85数据取舍，而不是只看报价。

五、未来布局与打样建议

后面几年AlN覆铜会往两个方向卷：一是200–230 W/m·K高导热薄片的良率和翘曲控制，二是AMB细线路、双面覆铜、与DPC局部互连的混方案。海合这边会把重点放在配方—烧结—精加工—金属化协同，先小批试样再转量，避免客户直接跳到量产出批次差异。

真要上手，建议先发工况表：芯片类型、母线电压、最大结温、单面/双面铜、铜厚、板面尺寸、温循和湿热要求。我们按这个反推AlN牌号、覆铜工艺和检验项目，比单纯问“多少钱一片”更省时间。
