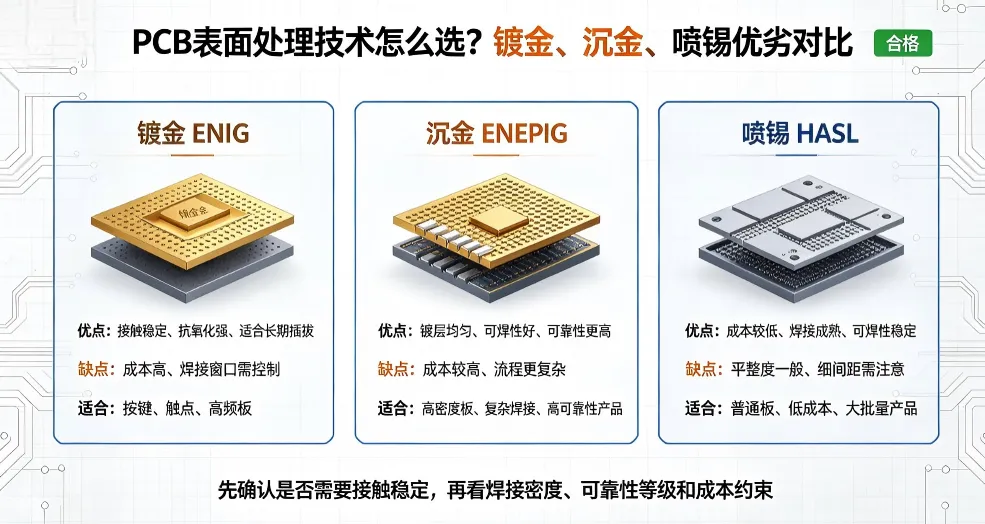

PCB表面处理技术怎么选?镀金、沉金、喷锡优劣对比

PCB表面处理是电路板生产的最后一道核心工序，也是决定产品焊接可靠性、使用寿命、环境适应性、信号完整性及量产成本的关键环节。绝大多数硬件工程师、Layout设计师、采购选型人员极易陷入认知误区：仅凭板面外观、固有经验选择表面处理工艺，导致高端产品性能不足、量产产品成本浪费、终端设备环境老化失效、焊接不良率飙升等一系列量产问题。

PCB铜箔裸板极易在空气环境中氧化、硫化、受潮腐蚀，直接导致焊盘无法上锡、器件虚焊、脱落、接触不良，因此必须通过表面处理工艺对裸铜焊盘进行防护。市面上主流的PCB表面处理工艺以电镀镀金、化学沉金、热风整平喷锡三大工艺为主，三者在工艺原理、板面平整度、焊接性能、耐磨特性、抗氧化能力、成本区间、适配场景上差异极大，不存在通用最优方案，仅存在场景适配方案。

1 PCB表面处理核心基础认知

1.1 表面处理的核心作用

PCB裸铜焊盘具备极高的化学活性，在常温空气、潮湿、酸碱、高低温工况下，会快速生成氧化铜、硫化铜等绝缘氧化层，直接阻断焊接导通，导致SMT贴片虚焊、假焊、脱焊、接触电阻飙升、信号传输异常等问题。PCB表面处理的核心价值集中在三点：一是隔绝空气腐蚀，保护底层铜箔长期稳定不氧化；二是保障焊接可靠性，优化焊盘润湿性，适配SMT、波峰焊、手工焊接；三是适配功能需求，满足耐磨插拔、高频信号传输、长期存储、高低温老化等特殊工况要求。

所有表面处理工艺的本质，都是在裸铜焊盘表面覆盖一层稳定性更高的金属防护层，不同金属材质、不同镀膜工艺，最终决定PCB的可靠性与适配场景。

1.2 三大主流工艺核心定义区分

很多从业者常混淆镀金与沉金，笼统认为“金色板面就是镀金”，这是选型最大误区。三者核心本质完全不同：喷锡为锡金属镀层，镀金、沉金为镍金复合镀层，且镀金为电镀工艺、沉金为化学置换工艺，工艺差异直接决定性能差异。

喷锡（HASL/无铅喷锡）：通过热风整平工艺，在铜焊盘表面覆盖一层均匀锡层，是性价比最高、应用最广泛的通用型表面处理工艺。

沉金（ENIG化学沉镍金）：无电化学反应，通过化学置换方式，先沉积镍层、再覆盖薄金层，板面极致平整，适配精密贴片与高速电路。

镀金（电镀硬金/软金）：通过电解电镀方式沉积厚金层，金层硬度高、耐磨性极强，主打接触导通、高频插拔场景，极少整板使用。

1.3 选型核心评判维度

专业级PCB表面处理选型，需同时参考七大核心维度，而非单一外观或价格：板面平整度、可焊性、抗氧化寿命、耐磨插拔性、接触电阻、环境适应性、量产成本。任何工艺选型偏差，都会导致产品可靠性降级或成本冗余浪费。

2 三大表面处理工艺原理与生产流程详解

2.1 喷锡工艺（HASL 无铅喷锡）

喷锡全称为热风整平工艺，分为有铅喷锡与无铅喷锡，目前量产产品已全面淘汰有铅工艺，统一采用环保无铅喷锡。其核心生产流程为：PCB裸板预处理除油、微蚀活化、助焊剂喷涂、整体浸入熔融锡炉、热风刀吹平多余锡液、冷却清洗成型。

工艺核心参数：无铅锡炉温度控制在250-260℃，浸锡时长3-5秒，热风压力0.3-0.5MPa，最终在铜箔表面形成一层厚度均匀的锡镀层。锡层本身具备极佳的焊接润湿性，焊接时可与焊锡完全融合，焊点牢固度高。

工艺核心特性：锡层属于柔性金属镀层，焊接兼容性极强，返修难度低，是传统PCB最通用的表面处理方式，但受热风整平工艺限制，板面存在轻微锡面起伏，平整度较差，无法适配精密密脚器件。

2.2 沉金工艺（ENIG 化学沉镍金）

沉金是无电解化学镀工艺，无需通电，依靠化学反应自动沉积金属层，也是目前高端精密PCB的主流工艺。标准沉金结构为铜箔+镍层+金层双层防护结构：先在裸铜表面沉积3-6μm厚的镍磷合金层作为缓冲基层，再置换沉积0.05-0.1μm薄金层作为表层防护。

镍层的核心作用是阻隔铜与金的扩散，防止铜离子渗透氧化；金层化学性质极度稳定，隔绝空气、潮湿、酸碱腐蚀，彻底杜绝焊盘氧化。由于是化学均匀沉积，无电流差异、无应力不均问题，板面平整度达到极致，完全无高低差，完美适配高密度精密贴片。

需要重点注意：沉金工艺存在专属量产缺陷“黑盘现象”，工艺管控不当时，镍层会被腐蚀氧化变黑，导致焊点脆化、脱落，是沉金工艺唯一致命短板。

2.3 镀金工艺（电镀硬金/软金）

镀金为电解电镀工艺，分为电镀软金与电镀硬金，工程中以硬金应用为主。其工艺原理为：PCB作为阴极放入电镀液，通过通电电解方式，让金离子均匀吸附在焊盘表面，形成厚金镀层。常规镀金层厚度可达0.5μm以上，远厚于沉金的薄金层，部分耐磨场景可定制加厚镀层。

镀金同样采用镍金复合结构，底层镍层打底，表层厚金层导通防护。相比于沉金薄金层，电镀金层致密性、硬度、耐磨性大幅提升，接触电阻极低且长期稳定，不会因频繁插拔摩擦损耗镀层，主要用于功能性接触导通区域，几乎不用于整板PCB处理。

3 三大工艺全方位优劣对比（核心表格分析）

本节通过多维度表格，系统对比喷锡、沉金、镀金的性能、工艺、成本、适配差异，所有参数均贴合量产标准，可直接作为选型依据。

4 三大工艺深度解析：适用场景、优势、量产坑点

4.1 喷锡工艺：性价比量产首选，通用电路最优解

喷锡是PCB行业应用最成熟、成本最低的表面处理工艺，凭借极佳的焊接性能、简单的生产流程、宽泛的工艺兼容性，长期占据中低端量产市场主流地位，适配绝大多数无精密贴片、无高频插拔、无需长期存储的通用电路板。

核心优势详解：第一，焊接润湿性行业顶尖，锡层与焊锡膏同质融合，焊点饱满牢固，极少出现虚焊、空焊问题，波峰焊、手工返修兼容性极强；第二，工艺容错率高，对PCB板材、铜箔厚度、线路布局无特殊要求，生产效率高，适合大批量快速量产；第三，返修成本极低，焊接不良时可轻松脱焊重焊，不会损伤焊盘基材；第四，价格低廉，大幅降低硬件量产成本。

致命短板与量产坑点：首先，工艺平整度缺陷无法规避，热风整平后焊盘存在轻微凹凸起伏、边缘锡堆积，针对0402及以下微型器件、BGA、QFN密脚芯片，极易出现锡膏印刷不均、连锡短路、虚焊故障；其次，抗氧化能力弱，裸板存放超过6个月后，焊盘极易氧化发黑，导致上锡困难，必须管控库存周期；最后，锡层耐磨性极差，完全无法用于插拔、触点导通场景，摩擦后快速露铜失效。

精准适配场景：普通电源板、工业控制大板、插件为主的PCB、低频通用电路、短期库存量产产品、需要频繁返修调试的设备、低成本消费电子主板。

4.2 沉金工艺：精密高速首选，高端量产标准方案

沉金是目前高端精密PCB的标杆工艺，完美解决喷锡平整度不足、抗氧化差的问题，同时规避镀金成本过高、焊接性差的缺陷，是数模混合板、高速通信板、精密仪器板的最优选型，也是汽车电子、工控设备、医疗电子的主流工艺。

核心优势详解：第一，板面极致平整，化学沉积工艺无应力、无高低差，锡膏印刷均匀稳定，完美适配0201超微型器件、BGA、QFN、LGA等高精密封装，彻底杜绝密脚短路、虚焊问题；第二，抗氧化、耐腐蚀能力极强，裸板真空封装后可存储1-2年不变色、不氧化，完美解决库存积压问题；第三，接触电阻稳定、高频损耗低，金层无氧化漂移，适配DDR、千兆网、5G模块、射频低频电路等高速信号场景；第四，耐热性优异，可多次回流焊接，适配多工序SMT生产。

致命短板与量产坑点：沉金最大隐患为黑盘缺陷，生产工艺管控不严格时，镍层会发生置换腐蚀，出现发黑脆化现象，焊点受力极易脱落，且黑盘问题隐蔽性极强，出厂检测难以发现，仅会在终端老化、振动后批量失效；其次，焊接返修难度大，金层覆盖后二次焊接润湿性下降，频繁返修易损伤焊盘；最后，成本远高于喷锡，不适合低成本普通电路量产。

精准适配场景：精密仪器PCB、医疗电子、汽车工控主板、5G通信模块、高速数字主板、BGA/QFN密集封装电路板、需要长期仓储的高端产品、低噪声模拟精密电路。

4.3 镀金工艺：耐磨触点专属，功能性局部工艺

电镀镀金绝对禁止整板使用，属于功能性专属工艺，核心价值不在于焊接，而在于稳定的接触导通、极致的耐磨抗老化能力，是所有插拔、触点、接口电路的唯一适配方案，与沉金、喷锡无场景竞争关系。

核心优势详解：第一，耐磨性行业顶尖，厚金层硬度高、致密性强，可承受万次以上插拔、摩擦，无镀层磨损、露铜问题，使用寿命远超其他工艺；第二，接触电阻极低且永久稳定，无氧化漂移、无腐蚀老化，适配精密信号采集、射频导通、低压弱信号触点场景；第三，环境适应性极强，耐高温、耐潮湿、耐酸碱腐蚀，可在恶劣工业、车载工况下长期稳定工作；第四，支持键合打线，适配芯片封装、精密绑定工艺。

致命短板与量产坑点：首先，焊接性能极差，金层与焊锡融合性差，镀金焊盘不适合作为焊接引脚，极易出现焊点虚焊、脆化；其次，成本极其昂贵，厚金镀层耗材量大，整板镀金会造成巨额成本浪费；最后，电镀工艺存在电流不均问题，复杂线路板边缘与中心金层厚度存在轻微偏差。

精准适配场景：PCB金手指、USB插拔接口、按键触点、射频端子、充电接触弹片、精密仪器测试触点、高频射频导通端口，仅用于局部功能区域，严禁整板镀金。

5 三大工艺量产故障与整改方案对照表

结合量产高频故障，整理三大工艺的典型不良现象、成因与整改选型方案，解决实际生产中的可靠性问题。

6 量产级精准选型准则（直接落地标准）

结合前文性能与故障分析，总结出可直接用于项目立项、PCB下单、工艺评审的标准化选型规则，杜绝选型失误，兼顾性能与成本平衡。

6.1 优先选【无铅喷锡】的场景

所有低成本量产项目、以插件器件为主的PCB、普通低频控制电路、电源供电板、短期库存（3个月内）产品、需要频繁调试返修的样机与量产板、无精密密脚器件的通用电路板。核心选型逻辑：性能满足基础需求，极致压缩量产成本，性价比最优。

6.2 优先选【沉金】的场景

所有高密度贴片PCB、搭载0201/01005微型器件、BGA/QFN封装的精密电路板、高速数字电路、5G通信射频板、汽车电子、医疗工控、仪器仪表、需要长期仓储（6个月以上）的高端产品、低噪声模拟精密采集电路。核心选型逻辑：平整度优先、可靠性优先、信号完整性优先，适配高端量产需求。

6.3 优先选【镀金】的场景（仅限局部）

仅用于PCB金手指、设备插拔接口、导电接触弹片、按键触点、射频导通端子、精密测试探针区域。绝对禁止整板镀金，无例外情况。核心选型逻辑：耐磨优先、接触稳定优先，仅解决功能性导通问题，不用于焊接场景。

6.4 组合工艺最优选型（高端复杂板）

针对同时包含精密贴片、插拔触点、通用电路的复杂高端PCB，采用整板沉金+局部镀金组合工艺：整板沉金保障精密焊接与长期抗氧化，关键触点、金手指局部镀金保障耐磨导通，兼顾性能、可靠性与成本平衡，是高端设备的顶配方案。

7 行业高频选型误区避坑总结

误区一：盲目追求高端工艺，所有板子统一选沉金、镀金。普通电源板、插件板选用沉金会造成大量成本浪费，性能完全冗余，无任何实际收益。

误区二：精密密脚板选用喷锡。平整度不足必然导致批量焊接不良，后期返工成本远超工艺差价，得不偿失。

误区三：镀金用于焊接引脚。金层不融锡，直接导致焊点脆化、虚焊脱落，属于严重工艺选型错误。

误区四：混淆沉金与镀金性能，认为金色板面都耐磨。沉金为薄金层，无耐磨能力，频繁插拔场景必须单独镀金。

误区五：喷锡板长期库存。超过6个月存放必然氧化发黑，导致批量贴片不良，必须严格管控库存周期或更换沉金工艺。

8 全文总结

PCB表面处理工艺选型，核心不是“越贵越好”，而是“精准适配场景”。喷锡、沉金、镀金三大工艺各有不可替代的核心优势与专属短板，不存在通用最优方案。喷锡主打高性价比、易焊接、适合通用量产；沉金主打高平整、高可靠、长寿命、适配精密高速电路；镀金主打高耐磨、低接触电阻、适配触点插拔导通。

在实际项目设计中，必须根据产品定位、器件封装、信号频率、存储周期、工况环境、量产成本六大维度综合选型：低成本通用板用喷锡、高端精密板用沉金、功能触点局部用镀金、复杂高端板采用沉金+局部镀金组合工艺。

正确的表面工艺选型，能够从源头杜绝焊接不良、氧化失效、信号损耗、触点故障、老化返修等量产后顾之忧，实现产品可靠性与成本的最优平衡，是硬件工程师与工艺选型人员必须掌握的核心基础技能。
