第 49 篇  |  第六阶段・6 层板设计

一、6 层板叠层怎么选？三种经典方案对比

到了 6 层板，叠层的选择直接决定信号质量、电源完整性 PDN、EMC 辐射与制板成本。很多新手容易随便叠加两层做成 6 层板，等到布线完成才发现阻抗失控、串扰大、EMI 过不了。 下面选取工程里最常拿来对比的 3 种 6 层叠层，逐一拆解优缺点与适用场景，帮你根据项目选型。

本次对比 3 套叠层：

方案一：TOP - GND - SIGNAL - POWER - GND - BOTTOM（行业经典首选，双地夹电源）

方案二：TOP - GND - SIGNAL - SIGNAL - POWER - BOTTOM（高密度布线低成本方案）

方案三：TOP - SIGNAL - GND - POWER - SIGNAL - BOTTOM（双平面在中间，表层信号参考内层平面）

统一前提：成品板总厚度 1.6mm，铜厚默认 1oz，所有叠层均满足板厂几何对称，防止 PCB 翘曲。

二、三种方案对比

方案一：TOP - GND - SIGNAL - POWER - GND - BOTTOM

L1 TOP：信号层（优先放置高速信号、器件引脚）

L2 GND：完整地平面

L3 SIGNAL：内层信号

L4 POWER：电源平面

L5 GND：完整地平面

L6 BOTTOM：底层信号层

典型介质分配（总厚 1.6mm）

TOP-GND：0.15mm（表层阻抗控制介质，50Ω 单端 / 100Ω 差分）

GND-L3：0.2mm

L3-POWER：0.2mm

POWER-L5 (GND)：0.2mm

GND-BOTTOM：0.15mm

✅优点

1. 无相邻信号层，所有信号层旁边都是参考平面，天然抑制层间串扰；
2. L2 GND 与 L4 POWER 紧邻、L4 POWER 与 L5 GND 紧邻，形成两层平板电容，PDN 电源完整性优秀，去耦电容压力小；
3. TOP 参考 L2 地，Bottom 参考 L5 地，表层高速信号参考稳定，阻抗控制简单；
4. 换层回流路径稳定，跨层走线时回流平面都是 GND，EMI 辐射表现好；
5. 双面贴装，器件可以放顶层 + 底层，布线灵活。

❌缺点

1. 有效信号层只有 3 层：TOP、L3、BOTTOM；布线资源有限，引脚数量极大的主控会有布线压力；
2. 两层完整地平面，铜面积更大，板材成本略高于纯单地平面方案；
3. 电源平面只有一层，电源轨多的项目需要在 POWER 平面做分割，分割后会破坏参考平面，高速线要避开分割缝。

适用场景

• 带 DDR、USB、LVDS、MIPI 等高速信号项目；
• 工业控制、车载、医疗设备，EMC 要求高，需要一次过辐射摸底；
• RK3568、STM32MP1、全志系列，主控带有高速内存接口；
• 产品对电源噪声敏感，不希望大量堆砌去耦电容。

方案二：TOP - GND - SIGNAL - SIGNAL - POWER - BOTTOM

L1 TOP：信号层

L2 GND：地平面

L3 SIGNAL：内层信号

L4 SIGNAL：内层信号

L5 POWER：电源平面

L6 BOTTOM：信号层

典型介质分配（总厚 1.6mm） TOP-GND：0.15mm GND-L3：0.2mm L3-L4：1.0mm（芯板，两层信号相邻） L4-POWER：0.2mm POWER-BOTTOM：0.15mm

✅优点

1. 4 个信号层（TOP、L3、L4、BOTTOM），布线资源最大，适合引脚密集主控；
2. 仅 1 个 GND 平面 + 1 个 POWER 平面，铜用量少，成本最低；
3. TOP 紧邻 GND 平面，表层高速线可以做阻抗控制；
4. 支持双面贴装，器件摆放空间充足。

❌缺点

1. L3、L4两层信号直接相邻，层间串扰是天生短板，布线必须强制两层走线正交，不能平行长距离走线；
2. L2 GND 和 L5 POWER 相隔很远，平面耦合弱，PDN 性能差，电源噪声大，需要大量就近放置去耦电容；
3. L3 参考 L2 GND，L4 参考 L5 POWER；信号跨 L3/L4 换层时，回流平面从 GND 切换到 POWER，回流环路变大，EMI 更容易超标；
4. Bottom 层信号参考 L5 电源平面，电源分割会直接影响底层信号回流，高速差分尽量不要放底层。

适用场景

• 成本敏感、IO 数量巨大，以中低速信号为主；
• 普通消费电子，没有 DDR 等高速内存；
• 信号数量多，但 EMC 要求中等，有空间预留去耦电容；
• 入门 6 层板学习，适合新手练习布线。

方案三：TOP -SIGNAL -GND -POWER -SIGNAL -BOTTOM

L1 TOP：信号层

L2 SIGNAL：内层信号

L3 GND：完整地平面

L4 POWER：电源平面

L5 SIGNAL：内层信号

L6 BOTTOM：信号层

典型介质分配（总厚 1.6mm） TOP-L2：0.15mm L2-GND：0.2mm GND-POWER：0.2mm POWER-L5：0.2mm L5-BOTTOM：0.15mm

✅优点

1. GND 与 POWER 中间紧贴，平板电容效应强，PDN 电源完整性很好；
2. 一共 4 个信号层（TOP、L2、L5、BOTTOM），布线资源充足；
3. 中间 GND+POWER 作为核心平面，板材结构对称，不容易翘曲；
4. 双面贴装，器件可以放顶层底层。

❌缺点

1. TOP 层信号参考 L2 信号层，表层没有紧邻参考地！TOP 走线参考平面是内层 L2 信号，表层阻抗很难精准控制，高速信号不能放在 TOP；
2. L2 信号参考 L3 GND；L5 信号参考 L4 POWER；BOTTOM 参考 L5 信号层，底层同样缺少就近地参考；
3. TOP 和 L2 相邻、L5 和 BOTTOM 相邻，两对相邻信号层，两处都存在层间串扰，布线约束非常严格；
4. 表层不能放高速差分、DDR 时钟等敏感信号，只能放置低速 IO。

适用场景

• 以低速数字信号为主，无高速接口；
• 主控 IO 数量极多，必须 4 层信号层，同时希望保留较好的 PDN；
• 不适合射频、高速差分、DDR 等高速电路。

三、三种方案对比总结

表格

四、叠层选择的核心原则

原则一：高速信号层，必须紧邻完整参考平面 高速走线（DDR、USB、差分时钟）旁边一定要紧跟 GND 平面，保证回流路径短，阻抗可控。

• 方案一：TOP、L3、Bottom 都有就近平面，最适合高速；
• 方案二：仅 TOP 紧邻地，底层参考电源，高速尽量不放底层；
• 方案三：TOP 和 Bottom 都没有紧邻地，表层禁止高速信号。

原则二：GND 平面与 POWER 平面尽量贴近 GND 与 POWER 挨在一起，形成分布式平板电容，降低电源阻抗，改善 PDN。

• 方案一、三：GND/POWER 紧贴，PDN 优秀；
• 方案二：GND 和 POWER 隔很远，电源完整性弱，需要大量去耦。

原则三：尽量避免两个信号层直接相邻 相邻信号层会产生层间容性串扰。若必须相邻，两层走线必须正交，平行走线长度严格限制。

• 方案一：无相邻信号层，最优；
• 方案二：L3/L4 相邻；
• 方案三：TOP-L2、L5-BOTTOM 两组相邻信号层，串扰风险最高。

原则四：叠层几何对称，控制 PCB 翘曲 6 层板一定要保证上下板材、铜厚、介质厚度对称，防止回流焊后板子翘曲。上面 3 套方案都满足对称结构。

原则五：优先评估「高速需求 > 布线数量 > 成本」 项目有 DDR/MIPI/ 高速差分 → 优先方案一； 无高速、引脚爆炸、预算有限 → 选方案二； 大量低速 IO，又不想 PDN 太差，且没有高速信号 → 选方案三。

💡 新手选型建议 做带 DDR、高速接口的板子，优先方案一 TOP-GND-SIG-PWR-GND-BOTTOM，这是行业标准 6 层板，面试、项目评审最常用。 如果项目 IO 超多、没有高速内存，成本压力大，再考虑方案二；方案三约束最多，尽量不作为首选。

五、在 AD22 中设置 6 层板叠层

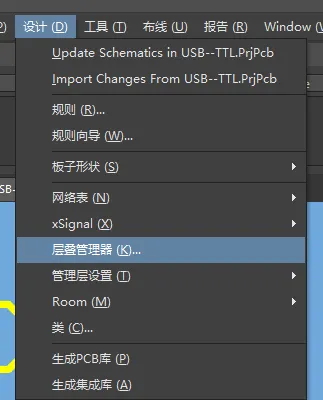

操作路径：Design → Layer Stack Manager

1. 在默认 2 层板基础上，新增 4 个内层，总层数设置为 6；
2. 依次分别建立 3 套叠层模板：

模板 1【方案一】：TOP (Signal)、GND (Plane)、L3 (Signal)、POWER (Plane)、L5 (GND,Plane)、Bottom (Signal) 模板 2【方案二】：TOP (Signal)、GND (Plane)、L3 (Signal)、L4 (Signal)、POWER (Plane)、Bottom (Signal) 模板 3【方案三】：TOP (Signal)、L2 (Signal)、GND (Plane)、POWER (Plane)、L5 (Signal)、Bottom (Signal)

1. 设置每一层介质厚度、铜厚（1oz）；
2. 将 Plane 平面层分配对应网络：GND 网络、主 POWER 网络；
3. 分别保存为独立叠层模板，后续项目直接调用。

⚠️ 重要提醒：6 层板不是简单在 4 层板基础上多加两层 叠层是 PCB 设计的根基，叠层一旦定版，阻抗、串扰、电源噪声、EMC 特性就基本确定。布线阶段很难弥补叠层带来的先天缺陷。 定稿前，建议把叠层发给板厂 FAE 确认板材工艺、阻抗可行性，厚介质、薄介质要确认板厂加工能力。

💡 今日练习

在 AD22 中创建 3 套 6 层板叠层模板：

 1）方案一：TOP - GND - SIGNAL - POWER - GND - BOTTOM

2）方案二：TOP - GND - SIGNAL - SIGNAL - POWER - BOTTOM

3）方案三：TOP -SIGNAL -GND -POWER -SIGNAL -BOTTOM

每套叠层统一总板厚 1.6mm，铜厚 1oz，填写介质厚度。

保存模板，在 Layer Stack Manager 观察各层排布，理解参考平面、相邻层之间的关系。
