《把定位器讲透》改版第 3 期
强腐蚀工况：外壳、密封、防护怎么选
纽今阀门 · 这一篇讲化工和制药现场
有个客户问我，说他们氯碱装置上一批定位器两年换了一次，问为什么这么快就坏。我说不知道，你们拆下来看了吗。
他说没拆，反正看着锈了，就换了新的。新的装上去，接口一样，信号一样，几乎没做调整就投用了。
这个回答让我更在意。因为"换了新的能装上"，说明接口和安装方式是通用的，那么两年就坏这件事，原因就不在"这个品牌不行"。定位器不是过流件，它不接触工艺介质，理论上不该被介质腐蚀。两年坏掉，一定是某个不该发生的路径，让腐蚀性的东西进去了。
这一期就把这个路径讲清楚，顺便讲清楚外壳材质怎么选，因为那是最容易被当成"参数表上一行字"、实际上决定寿命的东西。
定位器不接触工艺介质，腐蚀是从四个间接路径进去的
先讲清楚一件事：定位器不接触介质
这点很关键。定位器装在执行机构上，不在介质流道里。它的外壳虽然和阀门、执行机构挨着，但并不接触介质。所以氯气、盐酸、氢氧化钠这些介质本身，不会直接接触到定位器。

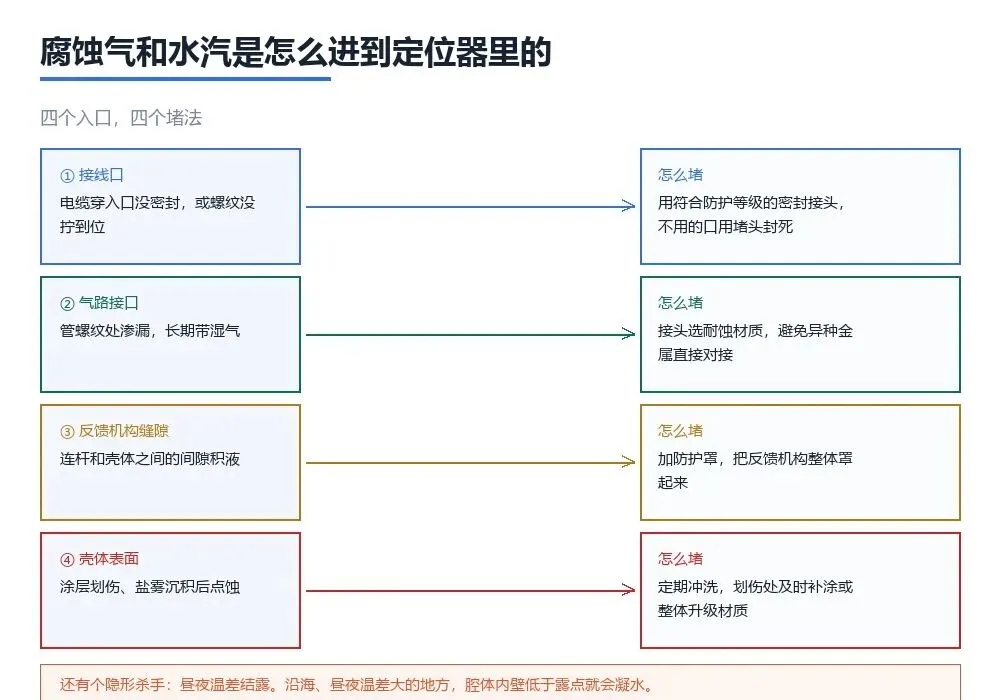

那腐蚀是怎么发生的？靠四个间接路径。
第一个是接线口。电缆穿入口如果密封不好，或者螺纹没拧到位，潮湿空气和腐蚀性气体会顺着电缆通道往里走。这是最高频的一个入口，而且现场最容易忽略——因为接线口在底部或者侧面，肉眼看上去好好的。
第二个是气路接口。管螺纹连接处如果渗漏，长期带着湿气进出。气路本身不腐蚀金属，但持续的水汽会让腔体内部处于高湿度状态，电路板和元件受不了。
第三个是反馈机构的缝隙。连杆和壳体之间、连杆和滑块之间都有间隙，这些间隙是积液的地方。盐水、冷凝水积在里面，腐蚀从缝隙开始往两边吃。
第四个是壳体表面。环氧涂层或者不锈钢表面如果有划伤、盐雾沉积，会在划伤点形成点蚀起点，然后慢慢扩大。这一条是慢功夫，一般要一年以上才看出来。
还有个隐形的：结露。沿海、昼夜温差大的地方，腔体内壁温度低于露点时会凝水。这个不算腐蚀介质直接入侵，但长期凝水一样会让电路板出问题。长期停用的设备定期通电运行一下，用自身发热把潮气逼出去，是个很便宜的办法。
外壳材质：四档，一档比一档贵
先说结论。选外壳材质不是选"最好的"，是选"够用的"。从增强聚酰胺到哈氏合金，价格能差好几倍，但用在普通车间的哈氏合金是浪费。

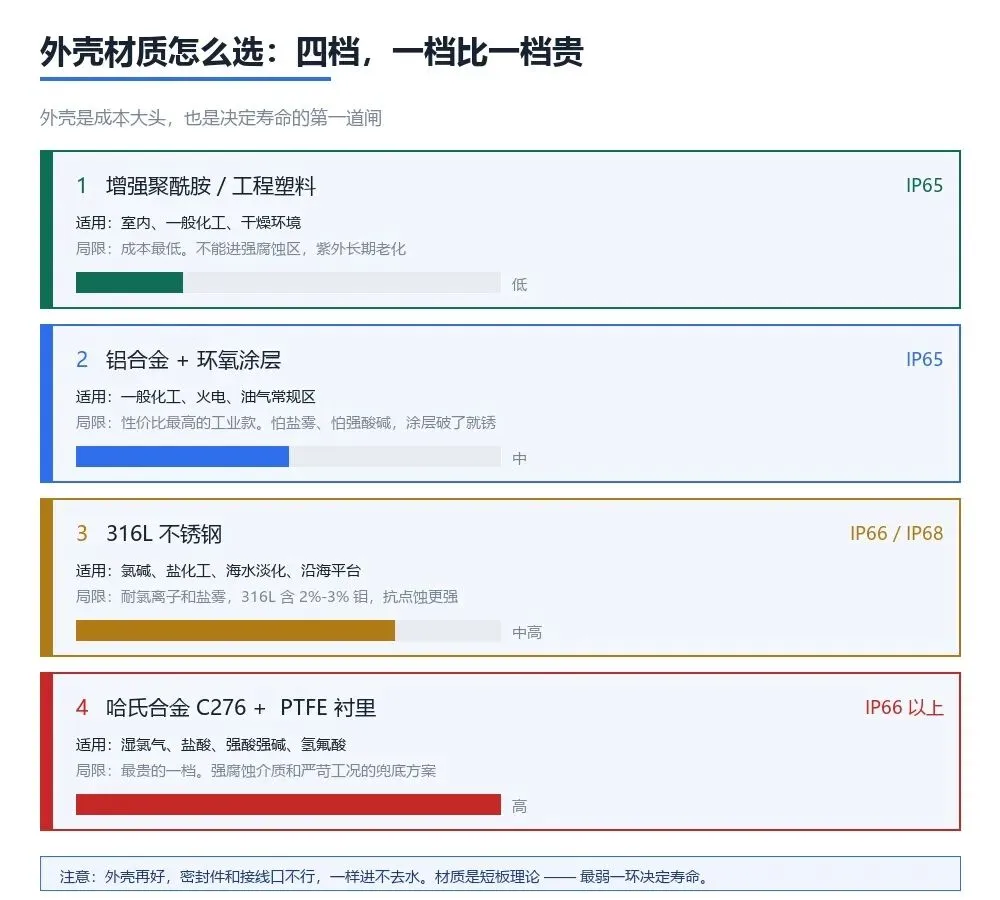

四档材质的适用范围与相对成本示意
第一档是增强聚酰胺或者工程塑料，防护等级一般到IP65。重量轻、成本低、耐化学腐蚀性还行，室内和干燥的一般化工环境完全够用。局限是怕紫外长期老化，不能用在强腐蚀区，也不适合户外长期暴晒。
第二档是铝合金加环氧涂层，这是工业上性价比最高的配置，多数国产中高端定位器用的就是这个。金属壳体导热好、内部不易积热，强度也够。局限很明确：怕盐雾、怕强酸碱。环氧涂层一旦划破，铝基材就暴露了，锈起来很快。这一档在一般化工、火电、油气常规区够用，但别用在沿海平台和污水强腐蚀环境。
第三档是316L不锈钢。316L 含2%到3%的钼成分，对氯离子和硫化物抗点蚀和抗晶间腐蚀的能力比普通304强一个量级，防护等级能做到IP66甚至IP68。这一档是氯碱、盐化工、海水淡化、沿海平台的标配。西门子 SIPART PS2 的不锈钢版本在公开技术资料里就明确写了这一用途，配合氟橡胶（FKM）密封件和全密封电气接口设计，宣称在沿海炼厂酸性水汽提装置有超过7年的稳定运行记录（出处：西门子 SIPART PS2 产品技术资料及行业技术分析文章；该运行年限属厂家或渠道公开案例，需现场核实）。
第四档是哈氏合金加PTFE衬里，这是给湿氯气、盐酸、强酸强碱、氢氟酸准备的兜底方案。市面上有定位器用316L外壳加PTFE涂层，紧固件用哈氏合金C276，膜片用FEP或F46，声称在氯气、盐酸、硫酸、氢氧化钠环境下能把平均无故障时间从普通产品的不足6个月提到3年以上（出处：密希尔仪表 series 760 耐腐蚀型公开产品资料，属厂商口径）。这一档的价格是个位数倍甚至更高，得算得过来再用。
有个细节值得单独说：禁铜锌。有些工质的介质里禁铜、禁焊料，因为铜和锌会催化介质分解或者产生杂质。进口主流定位器的内部气路组件有些含铜、锌合金，在这类工况下用不了。国产在这一块有个实际优势——可以提供禁铜锌定制版本，气路组件全不锈钢。这个需求在精细化工和煤化工已经明确存在（出处：AERLP 埃尔普定位器公开技术资料）。
IP防护等级不是越高越好
很多人以为IP等级越高越好，这个理解不准确。IP等级分两段：第一段是防尘，第二段是防水。
IP65 的意思是防尘5级、防水5级。IP66 是防尘6级、防水6级。IP68 的意思是防尘6级加持续浸水。但IP等级测的是外壳的防护能力，测不到三个东西：
第一，测不到接线口。IP等级是在外壳完整、按规定装配的状态下测的。现场你用了哪个接头、螺纹拧了几圈、堵头有没有装上，不影响实验室的数据，但决定现场会不会进水。
第二，测不到密封件老化。IP等级是出厂时测的，氟橡胶密封圈三年后硬化了，这个等级就名存实亡了。
第三，测不到装配应力。如果外壳变形、密封面有划痕，再高的IP等级也白搭。
所以我的建议是：IP等级按"整体环境"选，不要按"介质多腐蚀"选。真正决定寿命的是安装质量、密封件材质和定期维护。这三件事做对了，IP65的铝合金能用好几年；这三件事不做，IP68也一样坏。
制药是个特殊场景
制药和化工的要求不一样，得单独说。
化工厂的关注点是"能不能扛住介质"。药厂关注的是"会不会污染产品"。这两者的技术方向完全不同。
制药洁净车间一般要求外表面光滑、不易积尘、可清洗、耐清洗剂腐蚀。清洗剂本身就是腐蚀源——过氧化氢、含氯消毒剂、酸性清洗液，反复喷淋下来，普通涂层会被破坏。所以药厂通常直接要求不锈钢外壳，或者明确指定密封件材质和清洗剂兼容性清单。
如果洁净车间有 GMP 认证要求（Good Manufacturing Practice，药品生产质量管理规范），还要看具体的卫生设计要求，比如排空设计、无死角可排液。这个层面就得看产品是否有对应的卫生型认证，不能只看材质。
我见过的情况是：药厂往往在技术协议里只写"316L"，但没说清洗剂种类，也没说密封件材质。到安装现场才发现密封件和清洗剂不兼容，一年不到就硬化漏气。所以写技术规格的时候，把清洗剂写清楚比把材质写清楚更有用。
国产替代这一档怎么看
腐蚀这一档是国产替代最有实际进展的地方。原因是它的技术门槛是材料和工艺，不是芯片。公开的行业统计里，喷嘴挡板式定位器的国产化率已经从2020年的不足10%提升到2025年的约23%，中石化某乙烯装置的国产喷嘴挡板式替代案例中，连续运行周期从6个月延长到18个月，维护成本下降约45%（出处：玖洲工业《国产喷嘴挡板式智能阀门定位器国产化发展现状》，截至2025年5月，属行业研究引述数据）。
这些都是行业研究文章引述的数据，不是我的实测结论。用的时候要理解它们的性质——公开资料里的成功率案例通常来自愿意公开的现场，失败案例不会出现在资料里。
我的判断是：强腐蚀工况是国产定位器目前性价比优势最明显的一档。原因很简单——这一档的核心是外壳材质、涂层工艺、密封件选型，这些国内供应链成熟、价格优势大，而进口品牌在这一档的溢价最高。反过来说，强腐蚀场景如果涉及哈氏合金、特殊涂层这些高工艺要求配置，国产和进口还在同一档，不用为了替代而替代。
回到开头那个氯碱的客户。我现在会这么建议他：先把坏的拆下来，看看是从哪儿进去的。是接线口还是气路还是壳体表面，答案不一样，对策也不一样。如果四台都是同一个位置坏，那是安装问题，换新的一样坏。这个判断花半天时间，能省下后面几年的重复投入。下一期讲大口径水处理，那一档的难点又不一样了——不是腐蚀，是力和行程。
文中材质、防护等级与运行年限均引自公开技术资料与厂商产品资料，不同型号差异较大，具体以产品技术手册为准。引用的国产化率与运行周期数据来自行业研究文章，属二手引述，需结合实际项目核实。
纽今阀门 · 上海 · 阀门技术服务、O型球阀，V型球阀、调节阀、阀门定位器
