看 MOSFET 的数据手册，很容易先注意到几个数字：耐压有多高、导通电阻有多低、额定电流有多大。
如果两颗器件摆在面前，一颗导通电阻更低，另一颗栅极电荷更小，到底应该选哪颗？
只比较其中一个参数，往往得不到正确答案。
因为MOSFET在三相逆变器工作不只是负责导通电流，它还要在关断时承受电压、在PWM控制下反复开关，并把产生的损耗通过封装和散热结构传出去。
因此，MOSFET 选型不能只看某个参数是否漂亮，而要看各项参数放到实际电路和工作条件中，能否共同满足要求。
要做到这一点，先得弄清楚数据手册中的主要参数究竟代表什么，以及它们之间为什么会相互影响。

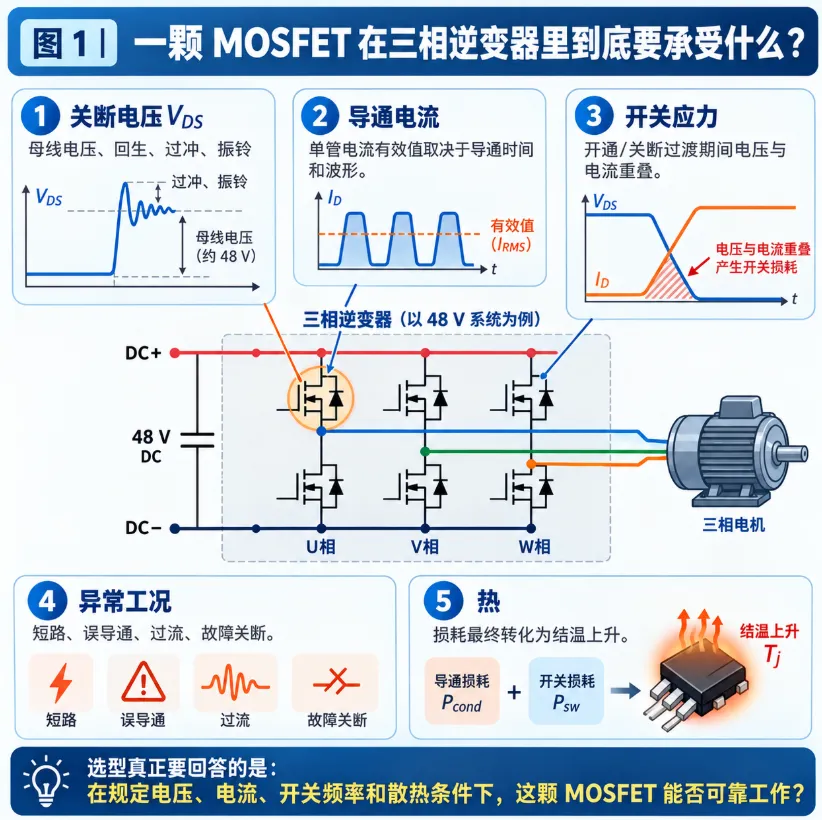

01｜MOSFET 在逆变器里到底承受什么？
以常见的48V三相两电平逆变器为例，每颗 MOSFET 都会面对几类不同的工作应力。
第一类是关断电压
当MOSFET关断时，需要承受漏源电压VDS。
实际电压不仅与直流母线有关，还可能受到回生、开关过冲和振铃影响。
第二类：导通电流
MOSFET 导通时，电流经过器件产生导通损耗。
这里不能直接把电机相电流当成单颗 MOSFET 的有效值电流。
因为上下管会随PWM状态交替承担电流，单颗器件的实际电流有效值，还取决于导通时间及电流波形。
第三类：开关应力
MOSFET从关断切换到导通，或者从导通切换到关断，都需要时间。
在开关过渡期间，器件可能同时存在明显的漏源电压和漏极电流，因此产生开关损耗，并伴随快速的电压、电流变化。
第四类：异常工况
例如短路、误导通、异常过流和故障关断。
这些情况下，器件可能在很短的时间内同时承受较高电压和较大电流。
第五类：热
正常运行和开关过程中产生的损耗，最终会使得MOSFET结温升高。
因此，真正需要确定的不是数据手册中的最大电流有多大，而是：
在规定的电压、电流、开关频率和散热条件下，这颗 MOSFET 能否可靠工作？
这也是后面分析各项参数的出发点。

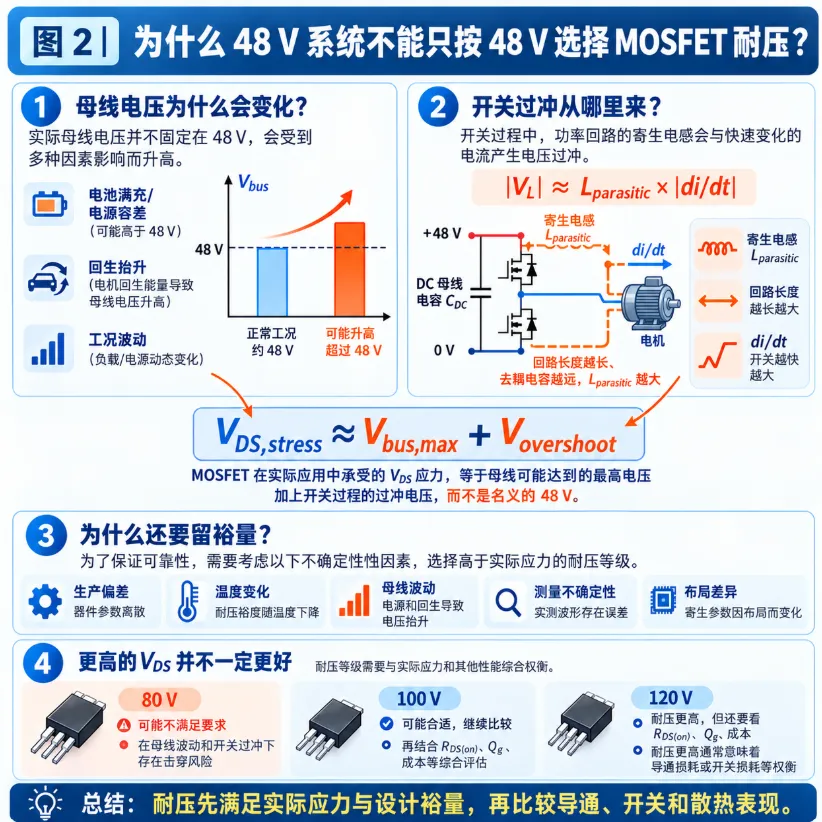

02｜VDS：为什么 48 V 系统不能只按“48 V < 额定耐压”来选？
MOSFET 数据手册中的 VDS 额定值，表示器件允许承受的漏源电压上限。
关断电压为什么可能高于母线标称值？
一套标称 48 V 的驱动器，实际母线电压可能随电源状态发生变化。
电池满充、电源容差和回生过程，都可能改变母线电压。
除此之外，MOSFET 快速开关时，功率回路中的寄生电感也可能产生额外的电压过冲。
在正常半桥换相分析中，可以先用下面的近似关系建立直觉：
VDS,stress≈Vbus,max+Vovershoot
其中：
Vbus,max 是规定工况下可能出现的最高实际母线电压；
Vovershoot 是相应开关瞬间叠加的电压过冲。
这里要特别注意：如果最高实际母线电压已经包含允许的回生抬升，就不能再把同一部分回生电压重复相加。
开关过冲从哪里来？
功率回路不可避免地存在寄生电感。
在快速换相时，电流变化会咋寄生电感上产生附件电压，其量级可以用下面的关系理解：
|VL|≈Lparasitic×|di/dt|
也就是说功率回路越长、直流母线（DC-Link）去耦离半桥越远、换相电流越大；开关速度越快都可能让 VDS 过冲变得更严重。
所以，MOSFET的耐压选择不仅是器件参数问题，还与功率PCB布局、去耦和开关速度有关。为什么还要留裕量？
正确做法是先确定最高工作电压和需要考虑的瞬态应力，再根据设计要求留出裕量。
’因为实际应力还会受到生产偏差、温度、母线波动、工况变化、测量不确定性、布局批次差异影响。
VDS越高是不是越好？
也不一定。
在相近器件条件下，更高的耐压等级可能伴随更大的导通电阻、不同的栅极电荷、输出电容以及成本和封装变化。

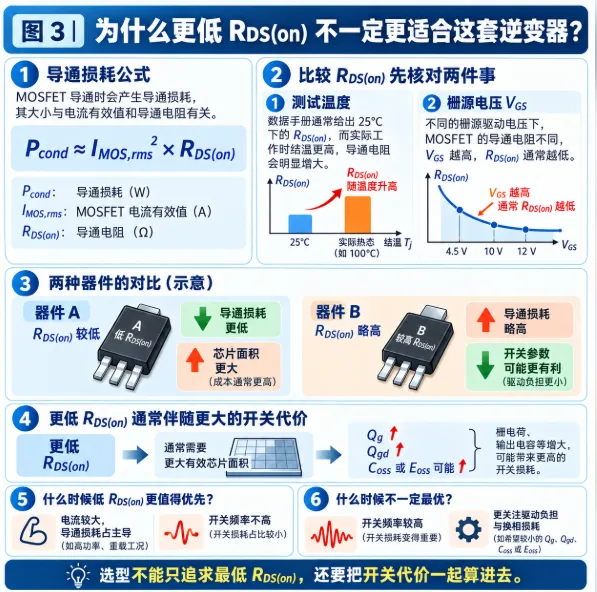

因此，耐压首先要满足实际应力与设计裕量要求，还需要比较导通、开关和散热表现。03｜RDS(on)：为什么最低导通电阻不一定是最优解？
MOSFET 导通后，电流经过器件会产生导通损耗。
第一，导通电阻是在什么温度下给出的？
数据手册首页常见的导通电阻，通常是在 25°C 附近测得的。
实际运行时，MOSFET结温可能明显高于 25°C。
对于常见硅功率 MOSFET，结温升高通常会使RDS(on)增大。
这意味着：
如果始终用25°C的导通电阻计算损耗，就可能低估器件热态下的实际导通损耗。
因此，需要查看数据手册中的导通电阻温度特性，使用与目标工作温度相对应的参数。
第二，导通电阻是在什么栅源电压下测得的？
例如，数据手册可能标注：
RDS(on)@VGS=10V
这意味着给出的导通电阻对应规定的10V栅源电压及其他测试条件。
如果实际栅极驱动电压只有6V或8V，那么导通电阻可能不同。
所以比较RDS(on)，至少要同时确认：
测试温度、栅源电压，以及数据手册采用的是典型值还是最大值。
选更低RDS(on)就一定更好？
在相近耐压和同类器件技术中，更低的 RDS(on) 往往需要更大的有效芯片面积。
更大的芯片面积经常会伴随更大的 Qg、更大的 Qgd、更高的Coss 或Eoss。而MOSFET在逆变器里不仅要导通，还要不断开关，这就需要进一步分析开关过程中的代价。
04｜Qg、Qgd、Coss 和 Qrr： 开关一次需要付出什么代价？
MOSFET 每次开通、关断，并不是电路中的一个理想开关瞬间改变状态。
它需要经历栅极充放电、漏源电压变化，以及电流从一条路径转移到另一条路径的过程。
这些过程对应着数据手册中的多个参数。
先看 Qg：为什么栅极也需要充放电？
MOSFET 的栅极与内部其他电极之间存在电容效应。
要使器件从关断状态切换到规定的导通状态，栅极驱动器需要向栅极提供电荷；关断时，又需要移走相应电荷。
数据手册中的总栅极电荷Qg，描述的是规定测试条件下完成相应栅极电压变化所需要转移的电荷。
Qg越大，通常意味着驱动器需要搬运的总电荷越多。
对于简化的完整栅极充放电过程，可以用：
Pgate≈Qg×Vdrive×fsw
估算栅极充放电回路的功率量级。
栅极充放电能量主要消耗在栅极驱动器、栅极电阻和栅极回路中，具体分配取决于实际电路。Qg更直接的用途，是帮助判断栅极驱动负担。
Qgd：为什么只看总Qg还不够？
MOSFET 开关过程中，栅源电压并不是一直按相同速度上升或下降。
在某一阶段，栅极电荷持续变化，但栅源电压可能在米勒平台附近变化较慢。与此同时，MOSFET 的漏源电压正在发生主要变化。
而与这一过程密切相关的参数，就是栅漏电荷 Qgd。
它反映了规定条件下完成相关漏源电压变化所需要的栅极电荷。
因此，Qgd与实际开关速度、驱动能力及电压转换过程有直接关系。
在可比条件下，Qgd较大，意味着完成相关电压变化通常需要搬运更多电荷。但数据手册测试条件可能不相同，不能直接把Qgd当同一工况下的值来比大小。
Coss / Eoss：输出电容为什么也会影响损耗
MOSFET 漏源之间存在输出电容 Coss。
当半桥开关节点的电压发生变化时，相关输出电容需要充放电。
例如，开关节点从接近母线负端切换到接近母线正端，或者反向切换时，两只 MOSFET 的输出电容状态都会发生变化。
这个过程需要转移电荷，也涉及能量变化。
但真实 MOSFET 的 Coss 通常不是固定值，而是会随漏源电压变化。
因此，不能简单取某个测试点的 Coss，直接套入E = ½ × Coss × V²就把结果当成精确的换相能量。
分析时更适合查看数据手册提供的输出电容能量 Eoss，或者根据 Coss 随电压变化的完整曲线计算。
还需要注意：
输出电容中储存的能量，不一定在每次换相时全部变成损耗。
能量最终如何转移和耗散，还取决于实际电路拓扑及换相过程。
Qrr：体二极管为什么会影响半桥换相？
MOSFET 内部存在体二极管。
在三相逆变器中，电机绕组具有电感，因此功率开关切换时，原有电流不能瞬间消失。
根据电流方向和开关状态，电流可能经过 MOSFET 体二极管续流。
当一只正在导通的体二极管转入反向阻断状态时，其内部储存的电荷需要被移除，可能出现短暂的反向恢复电流。
这就是反向恢复过程。
数据手册中的 Qrr，表示规定测试条件下的反向恢复电荷。
反向恢复电流可能增加换相电流尖峰、损耗和电压过冲，也会影响电磁干扰表现。
但 Qrr 受到正向电流、结温和换相电流变化速率等条件影响。
因此，不同器件的 Qrr 也必须在可比条件下使用，不能只比较一个数字。
这些参数怎样共同影响选型？
现在回到一个常见的取舍：
一颗MOSFET的RDS(on)较低，但Qg、Qgd或输出电容相关参数较大。
另一颗MOSFET的RDS(on)稍高，但开关相关参数更有利。
如果目标工况电流较大、导通损耗占主导，那么前者可能更合适。
如果开关频率较高、开关损耗占比较大，那么后者也可能表现出优势。
这里不能预先宣布哪颗器件一定更好。
需要把导通、开关和换相损耗放到相同工作条件下比较。
工程上有时会使用FOM=RDS(on)×Qg或者FOM=RDS(on)×Qgd进行初步筛选。
这类指标可以帮助观察导通电阻与栅极电荷之间的取舍。
但它们没有完整包含Eoss、Qrr、热特性、封装寄生和实际驱动条件。

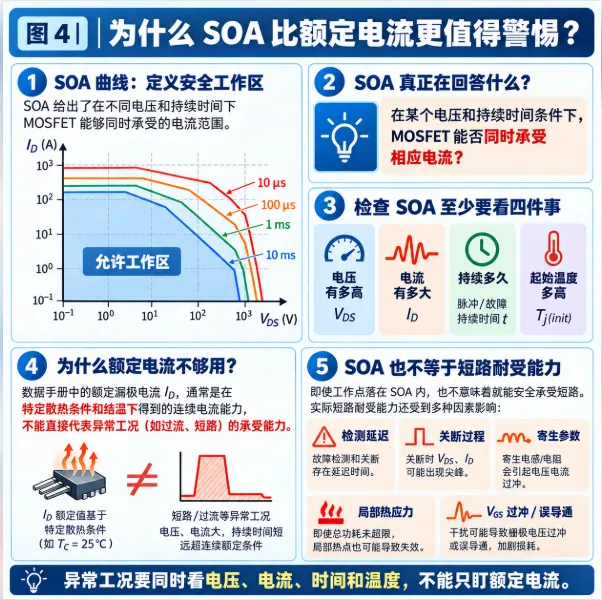

05｜SOA：为什么“额定电流很大”仍然可能扛不住异常工况？
数据手册中通常会列出额定漏极电流 ID。
例如，一颗MOSFET标注允许承受上百安培的电流，很容易让人认为，只要实际电流低于这个数字，器件就足够安全。但额定电流通常对应特定壳温、散热和其他规定条件。对于异常工况，还需要考虑电压、电流和持续时间的组合。
这就涉及安全工作区 SOA。
SOA究竟表示什么？
SOA 是安全工作区的英文缩写。
数据手册中的SOA图，通常以漏源电压VDS和漏极电流ID为坐标，给出规定温度和脉冲持续时间下的允许范围。
它回答的是：
在某个电压和持续时间条件下，MOSFET能否同时承受相应的电流？
例如，在正常充分导通时，MOSFET 的漏源电压通常较低，主要需要关注电流带来的导通损耗和温升。
但在某些故障关断、线性区工作或主动钳位过程中，器件可能同时承受明显的漏源电压和漏极电流。这时，仅看额定电流已经不够。必须检查对应的 SOA 条件。
实际应该怎样看 SOA 图？
首先确定器件可能承受的漏源电压和漏极电流。
然后确定这组电压、电流应力持续多长时间。
接着，在数据手册中找到对应脉冲时间的 SOA 曲线，并核对曲线采用的温度和脉冲条件。
如果实际起始温度高于数据手册条件，还需要按照厂家规定的方法重新评估。
对于随时间变化的故障波形，也不能只挑选其中一个瞬时点就认定整个过程安全。
SOA 能不能直接证明 MOSFET 扛得住短路？
不能。
短路过程中，电流可能快速上升，还会涉及保护检测延迟、关断过程、寄生参数以及局部热应力。
如果厂家没有明确提供相应的短路耐受规格，就不能仅凭SOA图推断它能安全承受某段时间的硬短路。
同样，雪崩能力和短路耐受能力也不能相互替代。
另外，还必须检查栅源电压的允许范围。
实际开关时出现的栅极正向过冲、负向尖峰及米勒效应引起的误导通，都可能影响器件安全。
而数据手册中的 VGS(th) 是栅极阈值电压，不是推荐的栅极驱动电压。
因此，MOSFET的异常工况能力，不能用一个额定电流或一张SOA曲线简单概括。

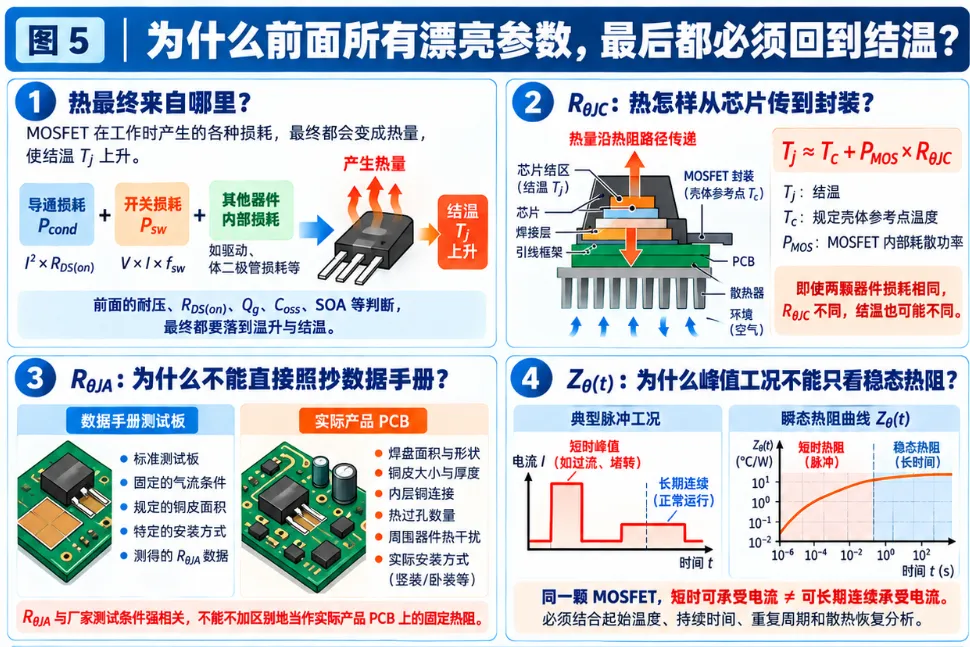

06｜热：前面所有漂亮参数，最后都必须回到结温
前面分析了漏源耐压、导通电阻、栅极电荷、输出电容和异常工况。
但MOSFET是否适合一套逆变器，最终还要看这些因素共同作用以后，能否满足实际温度和硬件实现要求。
RθJC：芯片产生的热量怎样传到封装？
MOSFET 工作时，导通损耗、开关损耗及相关器件内部损耗，最终都会产生热量。
热量需要从芯片结区传到封装，再通过 PCB、散热器或其他结构向外传递。
RθJC 是结到规定壳体参考点的热阻。
它反映了该热路径上的温升与功率损耗之间的关系。
在适用的稳态条件下：
Tj ≈ Tc + PMOS × RθJC
其中：
Tj是结温；
Tc是规定壳体参考点温度；
PMOS是 MOSFET 内部耗散功率。
这说明，即使两颗MOSFET的损耗相同，如果结到壳体的热阻不同，结温也可能不同。
RθJA：为什么不能直接照抄数据手册数值？
RθJA 是结到环境的热阻。
这个参数看起来更方便，因为它把器件到环境的散热过程放在一起。
但它往往与厂家规定的测试PCB、铜面积、层数、安装方式和空气条件有关。
对于主要依靠PCB散热的贴片MOSFET，焊盘、铜皮、内层铜及热过孔都会影响真实散热表现。
因此，数据手册中的 RθJA 不能不加区别地当作实际产品 PCB 上的固定热阻。
Zθ(t)：为什么短时峰值工况不能只看稳态热阻？
电机驱动器经常需要承担短时峰值电流。
例如，某个高转矩任务只持续几秒，随后恢复到较低负载。
这类工况不能简单用稳态热阻直接判断瞬时结温。因为热量从芯片传到封装和环境需要时间。这时需要关注瞬态热阻抗Zθ(t)。它描述规定热路径下，功率脉冲持续时间与瞬态温升之间的关系。重复峰值工况还要考虑起始温度、持续时间、重复周期以及热量是否充分散去。
所以，同样一颗MOSFET：短时能够承担的电流，不等于它可以长期连续承担的电流。
数据手册中的瞬态热阻抗曲线，正是分析这种差别的重要依据。
封装为什么也属于选型参数？
MOSFET 的封装不只是决定器件占多大面积。
它还会影响电流经过引脚和内部连接的路径、功率回路中的寄生电感、栅极与源极连接的寄生影响、热量向PCB或散热器传递的方式及PCB 布局、安装和生产工艺。
最后，把参数放进同一张选型矩阵
真正用于比较 MOSFET 的，不应该只有型号、耐压和导通电阻。
至少需要把主要参数与实际判断联系起来：
一张有效的候选矩阵，不仅要记录参数，还应当区分：
哪些要求已经满足；
哪些条件明确不满足；
哪些数据仍需要计算或测试验证。
对于没有依据的项目，不能因为参数表上没有显示问题，就默认已经满足要求。
MOSFET 选型最终要找到的，不是某项参数最优秀的器件，而是在目标工况下，电压、电流、开关、异常和热要求都能够得到满足，并且适合实际硬件实现的器件。
