不少罐区现场都遇到过这类问题：压力表、变送器看着完好，校验记录也齐全，但压力读数总是不准，数值忽高忽低。很多人第一反应怀疑仪表坏了，反复送检，最后排查才发现，根源根本不在仪表本身，而是取压点、仪表安装位置选错了。
在重大危险源罐区，压力仪表是监测超压、泄漏风险的 “眼睛”。安装位置一旦不合规，监测数据就会失真，预警功能形同虚设。今天结合现行规范，重点梳理压力仪表取压口、变送器、就地压力表的安装位置硬性要求。
一、引用现行规范
- GB 50093-2013《自动化仪表工程施工及质量验收规范》
- SH/T 3104-2013《石油化工仪表安装设计规范》
- GB 17681-2024《危险化学品重大危险源安全监控技术规范》
- SH/T 3007-2014《石油化工储运系统罐区设计规范》
二、取压口（取源部件）位置基本要求
- 取压点应当设置在介质流束稳定区域，避开管道弯头、三通、阀门出口等涡流、紊流位置，防止压力波动造成测量偏差。
- 取源部件端部不得伸入设备、管道内壁，开孔边缘保持光滑无毛刺，避免扰动介质流场。
- 取压部件与温度取源部件设在同一管段时，压力取源部件安装在温度取源部件上游侧。
不同介质取压方位选择
| | |
|---|
| | 防止积液进入引压管，堵塞管路，常压储罐监测气相压力严禁在液相区开孔取压 |
| | |
| | |
罐区重点：低压储罐就地压力表与远传压力变送器，不得共用同一取压口，分别独立开孔取压，满足重大危险源冗余监测要求。SIS安全仪表回路压力仪表，同样需独立取压口，禁止与DCS共用取源点。
三、压力变送器安装位置要求

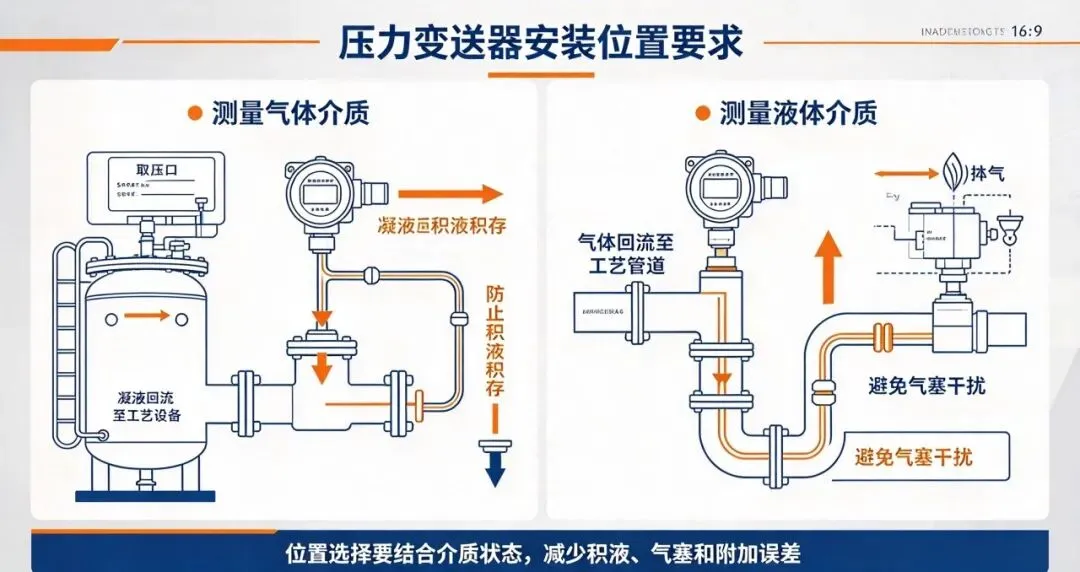

1.测量气体介质：变送器宜安装在取压口上方，引压管内凝液可回流至工艺设备，防止积液积存在变送器膜腔。2.测量液体、蒸汽介质：变送器宜安装在取压口下方，使引压管内气体回流至工艺管道，避免气塞干扰测量。3.安装高度：低压工况，变送器安装高度宜与取压点高度保持一致，减少液柱带来的附加测量误差。4.环境位置：远离强振动源、高温热源、腐蚀性介质飞溅区域；爆炸危险区域，安装位置防爆等级匹配区域划分。5.维护空间：仪表周围预留检修、拆装空间，便于后期校准、更换。四、就地压力表安装位置要求
- 不得直接固定在振动剧烈的设备或管道本体，振动会造成压力表指针抖动、内部元件损坏，缩短使用寿命。
- 压力表安装高度，便于巡检人员目视读数；高压压力表安装在操作岗位附近时，安装高度距操作地面宜大于1.8m，或仪表正面加装防护挡板，防止压力表破裂伤人。
- 安装位置避开物料冲击、机械碰撞位置；引压管设置根部切断阀，便于仪表隔离检修。
五、引压管线敷设配套位置要求
- 介质为气体：引压管线向取压口方向倾斜，便于凝液回流；介质为液体：引压管线向仪表方向倾斜，便于气体回流。
- 易燃易爆介质引压管线，与高温表面保持不小于150mm安全间距，防止受热引发风险。
六、现场高频位置类隐患
- 储罐压力取压口开设在液位以下液相区域，测量到液柱压力，气相压力监测失真。
- 就地压力表与远传变送器共用单个取压口，不满足重大危险源监控冗余要求。
- 取压点选在弯头、阀门下游紊流区域，压力数值持续波动。
- 变送器安装位置错误，引压管积存液体或气体，引入固定测量偏差。
- 压力表直接固定在振动设备上，无减振措施，仪表频繁损坏。
- 高压压力表安装高度不足，未设置防护装置，存在爆裂伤人风险。
七、小结
压力仪表的安装位置分为两个核心部分：取压口位置决定信号源头是否真实可靠；仪表本体安装位置决定测量稳定性、巡检可及性与检修安全性。 重大危险源罐区压力仪表，在设计、施工、技改阶段，均应严格执行规范要求，从源头规避因安装位置不合理带来的监测失效风险，保障罐区压力监控体系稳定可靠。
