第一篇我们纠正了“真空腔体是抽空的盒子”这一误区；第二篇我们拆解了四大“气源”模型，明白了放气控制的关键性。今天，我们正式进入材料篇——这是所有真空腔体设计的起点。铝合金轻，但不耐腐；不锈钢强，但重；钛合金贵，但性能全面。到底怎么选？我们用数据说话。
材料选型是真空腔体设计的第一步，选错材料，后期再怎么补救都事倍功半。
一、为什么材料选型是真空腔体的第一步？
很多客户在询价时，第一句话是：“做个真空腔体多少钱？”
供应商通常会反问：“用什么材料？”
客户往往懵了：“难道不是你们推荐吗？”
事实上，材料决定了腔体的上限：
·极限真空度能达到多少？
·腔体寿命有多长？
·能否耐受工艺气体的腐蚀？
·烘烤温度能到多高？
·整机重量是否可控？
材料选错，后期再怎么优化结构、提升泵组，都无济于事。 所以，我们必须从六个维度来系统评估。

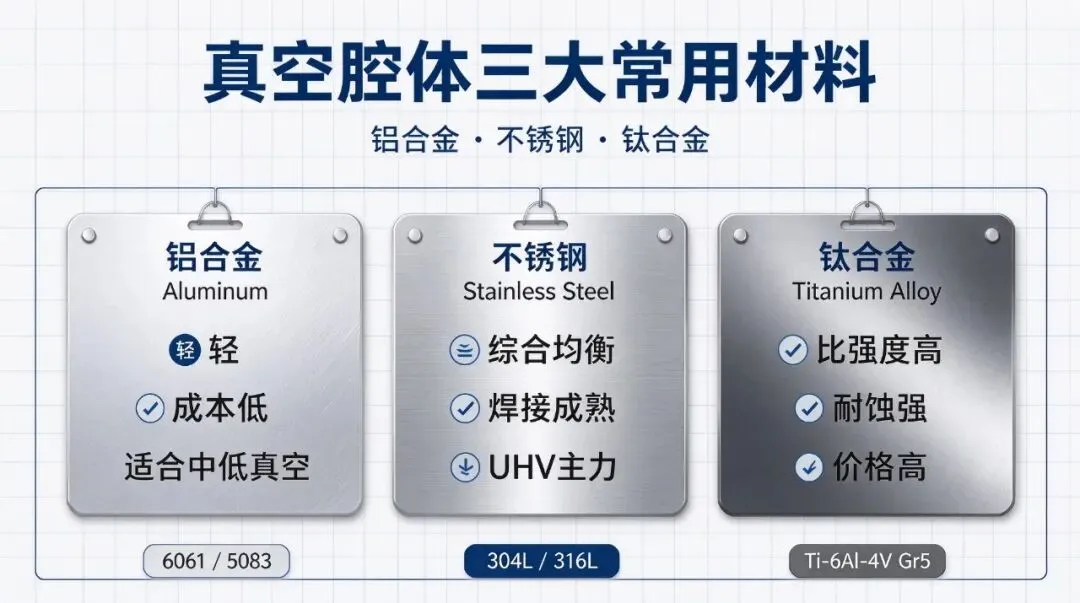

二、三大常用材料概览
真空腔体常用材料主要有三种：铝合金、不锈钢、钛合金。此外还有因科镍（Inconel）、哈氏合金等特殊材料，但今天我们只聚焦这三大主力。

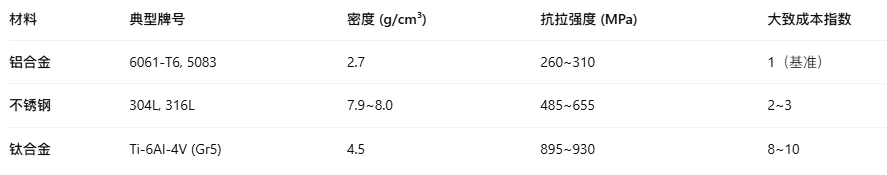

从表中可以看出：
·铝合金最轻，密度只有不锈钢的 1/3；
·钛合金强度最高，但成本是铝合金的 8~10 倍；
·不锈钢是性价比之王，综合性能均衡。
但这只是表面数据，真正的选型要深入六大维度。

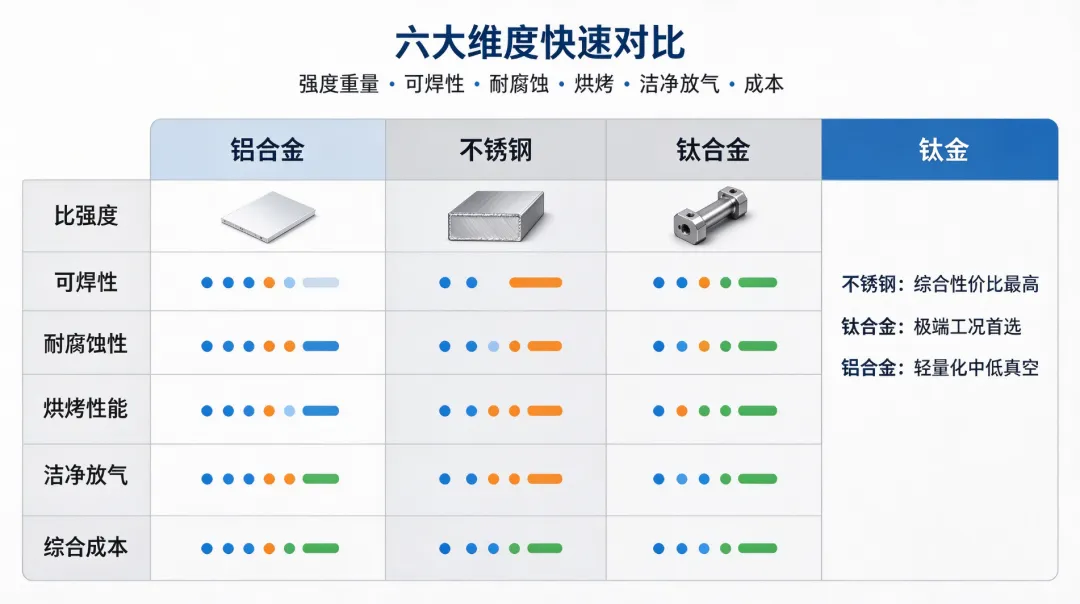

三、六大维度对比分析
1. 强度与重量（比强度）
真空腔体承受外部大气压，需要足够的刚度。我们用比强度（强度/密度）来衡量：
·钛合金：比强度最高，约 200 MPa·cm³/g，是轻量化高强度的首选。
·铝合金：比强度次之，约 100 MPa·cm³/g，但绝对强度较低，不适合大尺寸高压差。
·不锈钢：比强度最低，约 70 MPa·cm³/g，但绝对强度高，适合大型腔体。
设计启示：
·航空航天、移动真空设备 → 优先钛合金或铝合金；
·地面大型真空室（如加速器、镀膜线）→ 不锈钢更经济。

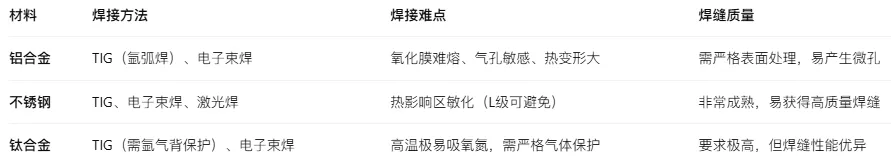

2. 可焊性（焊接工艺适应性）
真空腔体几乎都是焊接结构，焊缝必须无泄漏、低放气。
结论：不锈钢焊接工艺最成熟，铝合金需要经验，钛合金焊接门槛最高。
3. 耐腐蚀性
工艺气体（如 Cl₂、CF₄、F₂）和等离子体对腔体有强腐蚀作用。
·铝合金：不耐卤素气体，表面易生成疏松氧化层，被腐蚀后放气率剧增。不适合刻蚀、CVD 等强腐蚀环境。
·不锈钢：316L 含钼，耐点蚀和缝隙腐蚀；304L 耐一般腐蚀。是半导体前道设备的首选。
·钛合金：表面生成致密 TiO₂ 膜，耐蚀性极佳，尤其耐海水、氯离子腐蚀。但价格昂贵，多用于特殊工况。
注意：在腐蚀性环境中，即使是不锈钢，也需要表面处理（如电解抛光）来进一步降低放气率和提高耐蚀性。

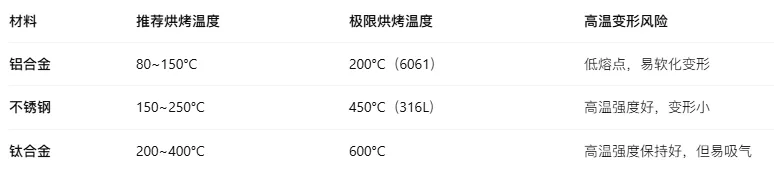

4. 烘烤性能（高温除气）
要达到高真空（< 10⁻⁵ Pa）或超高真空（< 10⁻⁷ Pa），必须对腔体进行烘烤除气。
关键点：铝合金烘烤温度上限低，因此很难达到超高真空。不锈钢是 UHV 的主力材料。
5. 表面处理与洁净度（放气率）
材料本体的放气率决定了极限真空。经过相同表面处理（如电解抛光）后，典型放气率对比：
·铝合金：10⁻⁷ ~ 10⁻⁸ Pa·m³/(s·m²)（机械抛光），电解抛光后可降至 10⁻⁹ 量级。
·不锈钢：10⁻⁶ ~ 10⁻⁷（机械抛光），电解抛光后可达 10⁻⁹ ~ 10⁻¹⁰。
·钛合金：10⁻⁷ ~ 10⁻⁸（抛光），但氢含量需控制。
洁净度要求：半导体级腔体要求表面粗糙度 Ra < 0.4 μm，通常采用电解抛光+钝化。不锈钢和钛合金都能满足，铝合金较难达到同等洁净度。
6. 成本与性价比
成本不仅是材料价格，还包括加工、焊接、表面处理、维护等全生命周期成本。
·铝合金：材料便宜，但加工易变形，表面处理要求高，长期维护成本可能上升。
·不锈钢：材料适中，加工成熟，维护简单，综合性价比最高。
·钛合金：材料昂贵，加工难度大，焊接需要特殊设备，但寿命极长，在极端环境下反而划算。
·

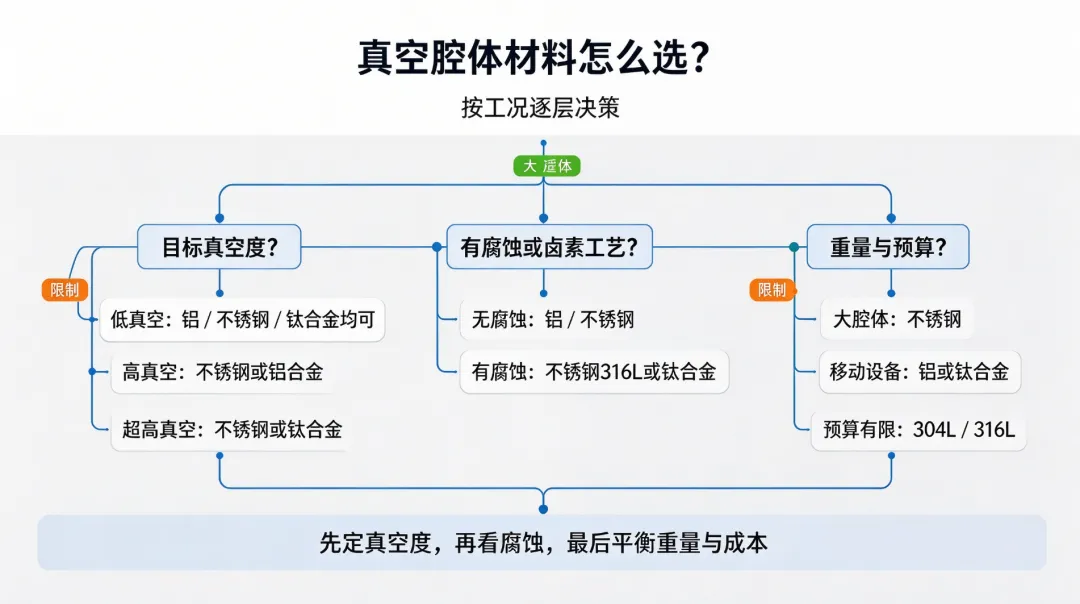

四、不同工况下的选材决策树
为了帮你快速决策，我们总结了一个简单的选型逻辑：
1.你的目标真空度是多少？
·低真空（> 10⁻² Pa）→ 三种材料均可；
·高真空（10⁻² ~ 10⁻⁵ Pa）→ 不锈钢或铝合金；
·超高真空（< 10⁻⁵ Pa）→ 必须不锈钢或钛合金，铝合金出局。
2.你的工艺环境有腐蚀性吗？
·无腐蚀 → 铝合金、不锈钢均可；
·有卤素、等离子体 → 不锈钢（316L）或钛合金，铝合金出局。
3.你的腔体尺寸和重量有限制吗？
·大型腔体（> Φ1m）→ 不锈钢或钛合金（铝合金刚度不足）；
·移动/便携设备 → 铝合金或钛合金。
4.你的预算是多少？
·有限预算 → 不锈钢 304L/316L；
·预算充足，追求极致性能 → 钛合金。

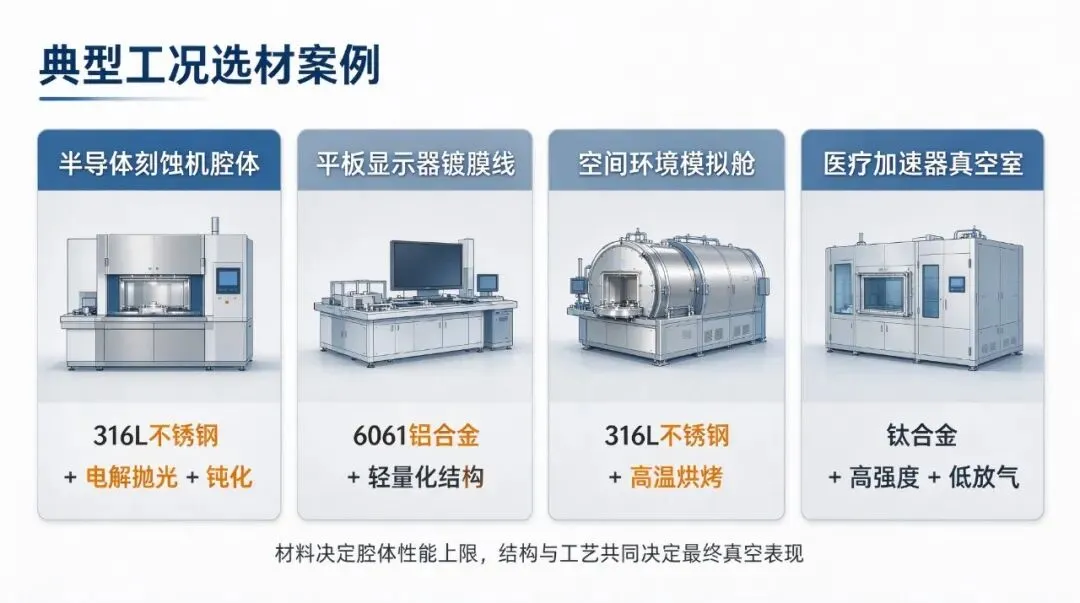

典型选材案例：
·半导体刻蚀机腔体 → 316L 不锈钢 + 电解抛光 + 钝化；
·平板显示器镀膜线 → 6061 铝合金（轻量化，但需严格表面处理）；
·空间环境模拟舱 → 316L 不锈钢 + 高温烘烤；
·医疗加速器真空室 → 钛合金（高强度、耐辐射、低放气）。
五、今日总结
1.材料选型是真空腔体设计的第一步，决定了性能上限。
2.铝合金轻、便宜，但耐蚀性差、烘烤温度低，不适合高真空和强腐蚀。
3.不锈钢综合性能最优，焊接成熟，是工业界和半导体界的主力。
4.钛合金性能全面但昂贵，适合极端工况和轻量化高强需求。
5.选型要综合考量真空度、腐蚀、尺寸、重量、预算六大因素，没有“最好”，只有“最合适”。
