前面学习了Q235、45钢、40Cr、35CrMo、20CrMnTi、GCr15等常用钢材。
但实际机械设备中，钢材并不是唯一答案。
自动化设备、包装设备、机器人和精密仪器中，还大量使用：
铝合金、不锈钢、铜合金、钛合金等材料。
真正需要掌握的不是“记住更多牌号”，而是理解：
什么工况下，为什么不用钢，而选择其他材料？

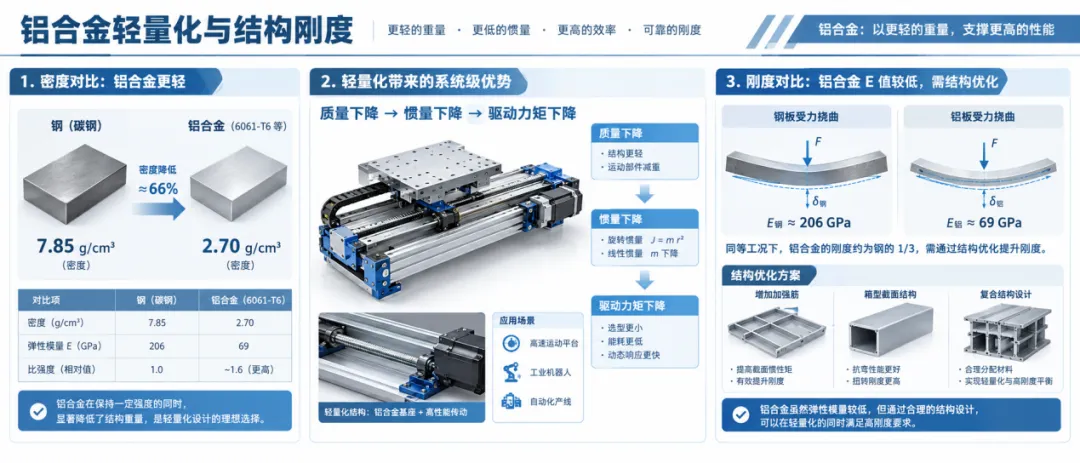

一、铝合金：核心价值是轻量化
铝合金典型密度约：
ρ ≈ 2.70 g/cm³
钢约：
ρ ≈ 7.85 g/cm³
因此相同体积下，铝合金质量约为钢的1/3。
对于运动机构，质量降低意味着惯量降低。
旋转系统：
T = Jα
其中：
T——驱动力矩 J——转动惯量 α——角加速度
因此：
质量下降 → 惯量下降 → 加速扭矩下降
这就是铝合金特别适合：
机器人运动部件
自动化运动平台
轻量化支架
高速往复机构
的主要原因。
但必须注意：
铝合金轻，不代表刚度高。
铝合金弹性模量约：
E ≈ 69 GPa
钢约：
E ≈ 206 GPa
所以铝合金结构刚度不足时，首先应该考虑：
增加截面高度、增加加强筋、缩短悬臂、优化支撑位置
而不是简单地“换更高强度的铝”。
常见铝合金怎么选？
牌号 | 典型定位 | 常见应用 |
6061 | 综合性能较好 | 机械结构、支架、安装板 |
6063 | 挤压性能、表面处理较好 | 铝型材、设备框架 |
7075 | 高强度轻量化 | 高载荷运动件、高性能结构 |
工程上最常见的误区是：
7075强度高，所以所有铝件都用7075。
实际上还需要综合考虑：
成本、加工、焊接、耐腐蚀和实际载荷。

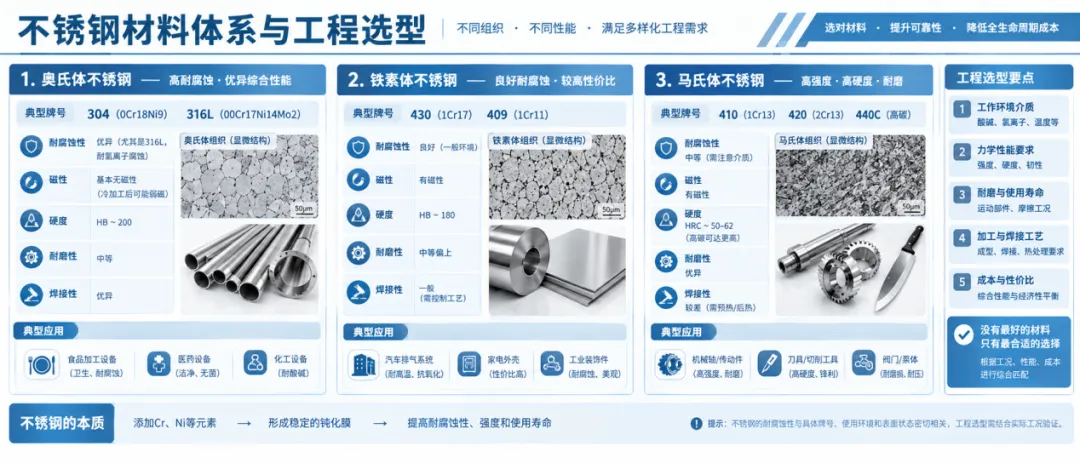

二、不锈钢：核心问题是腐蚀环境
不锈钢的工程价值不是“永远不会生锈”，而是：
通过合金化形成稳定钝化膜，提高特定环境下的耐腐蚀能力。
所以选不锈钢时首先要判断：
介质是什么？温度多高？是否存在氯离子？是否长期潮湿？是否需要频繁清洗？
304还是316L？
304
综合性能和成本较均衡。
常见于：
316L
含钼，对某些含氯腐蚀环境具有更好的耐点蚀、耐缝隙腐蚀能力。
常用于：
因此：
普通腐蚀环境 → 304
更严苛腐蚀环境 → 评估316L
而不是简单理解成：
316L永远比304好。
430等其他不锈钢
不锈钢还包括不同组织体系。
例如：
430：铁素体不锈钢
具有一定耐腐蚀性，成本相对较低，并具有磁性。
而马氏体不锈钢则更强调：
硬度、强度和耐磨性。
所以：
选不锈钢，先确定材料体系，再确定牌号。
三、铜及铜合金：导电、导热和摩擦性能
铜的核心优势：
高导电性 + 高导热性。
典型应用：
但机械零件通常还需要强度和耐磨性，因此会使用铜合金。
黄铜
主要为：
Cu-Zn
常用于：
青铜
包括锡青铜、铝青铜等。
机械设计中常用于：
尤其经典的：
钢蜗杆 + 青铜蜗轮
原因是蜗杆传动存在明显滑动摩擦，需要综合考虑：
耐磨性、抗咬合能力、摩擦特性和润滑条件。
这里体现了一个重要工程思想：
材料不仅要看自身性能，还要看材料之间的配对关系。
四、钛合金：特殊轻量化材料
钛合金主要优势：
高比强度 + 优良耐腐蚀性。
适合：
但同时存在：
材料成本高、加工难度较大。
因此普通自动化设备很少因为“强度高”就选择钛合金。
五、材料选型不要只看“强度”
工程选型至少需要同时考虑：
强度、刚度、密度、耐腐蚀性、耐磨性、温度、加工性、成本。
对于轻量化设备，还可以关注：
比强度 = 强度 / 密度
以及：
比刚度 = 弹性模量 / 密度
因此：
轻量化设计不是单纯选择低密度材料，而是在满足强度和刚度的前提下降低质量。
六、一个包装设备的材料选型案例
假设设计一台自动化包装检测设备。
零件 | 主要工况 | 推荐材料 | 核心原因 |
焊接机架 | 承载、焊接、成本敏感 | Q235 | 刚度、成本、制造性 |
高速运动平台 | 质量敏感、高频运动 | 6061 | 低密度、综合性能 |
腐蚀介质接触件 | 清洗、腐蚀 | 304/316L | 耐腐蚀 |
导电连接件 | 电流、发热 | 铜/黄铜 | 导电、导热 |
传动轴 | 扭转、疲劳 | 40Cr | 强度、淬透性 |
蜗轮 | 滑动磨损 | 青铜 | 摩擦配对性能 |
可以发现：
同一台设备使用多种材料，并不是材料选得杂，而是不同零件承担不同功能。
七、最终建立一张材料选型地图
主要需求 | 优先考虑 |
普通结构、低成本 | Q235等结构钢 |
高强度传动 | 40Cr、35CrMo等 |
轻量化 | 铝合金 |
高强度轻量化 | 7075等高强铝合金 |
一般耐腐蚀 | 304 |
更严苛腐蚀 | 316L等 |
导电、导热 | 铜 |
导电 + 机械性能 | 黄铜等铜合金 |
滑动耐磨 | 青铜等材料 |
极端轻量化、高比强度 | 钛合金 |
八、工程师真正应该掌握的选型逻辑
材料选择不要从：
“我知道哪些材料？”
开始。
应该从：
“这个零件最可能怎么失效？”
开始。
完整逻辑：
功能 → 载荷 → 失效模式 → 性能要求 → 材料体系 → 具体牌号 → 热处理 → 表面处理 → 加工 → 验证
例如：
铝合金刚度不足
→ 先优化截面和支撑。
304耐腐蚀不足
→ 分析介质，再考虑316L或其他材料。
零件磨损
→ 不一定直接换更贵材料，也可能通过热处理、表面处理或材料配对解决。
这才是材料选型的工程思维。
总结
这一篇重点只需要记住：
铝合金：解决轻量化
不锈钢：解决腐蚀环境
铜及铜合金：解决导电、导热和部分摩擦问题
钛合金：解决高比强度和特殊环境问题
但最终都要回到：
材料不是越贵越好，而是与零件的功能、载荷、失效模式和制造工艺匹配。
