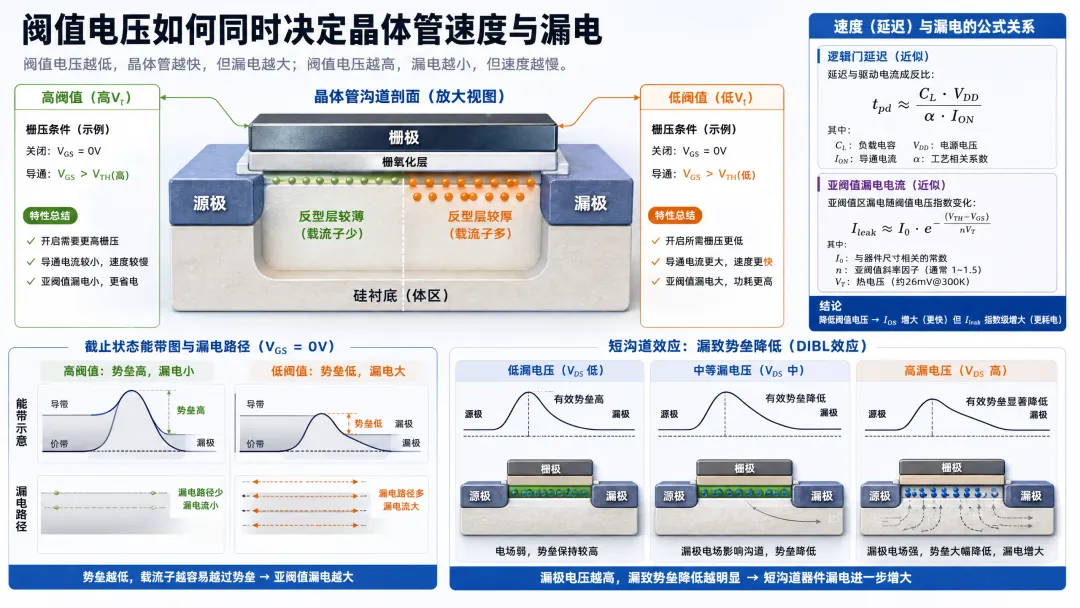

Vt 怎么决定速度与漏电：从指数级亚阈值漏电说起
阈值电压 Vth 本质上描述的是沟道反型所需的栅压。把它压低，晶体管会更早开启，饱和电流 Ion 变大，门延迟自然下降。问题是，低 Vth 同时会让截止状态 barrier 变矮，亚阈值漏电 Isub 急剧增加。
工程上常用的简化关系是：
- 延迟：
，其中
与速度饱和有关，大致在 1~1.3 之间； - 漏电：
，
是亚阈值摆幅，传统工艺下约 70~90 mV/decade。
这两个公式的量级差异，就是 multi-Vt 设计的全部痛苦来源。延迟随 Vth 变低只是多项式改善，漏电却是指数恶化。也就是说，把 Vth 往下调 100 mV，可能只换来 15%~25% 的速度，却能让静态漏电增加一个数量级甚至更多。后端做 ECO 时，经常会遇到“换个 LVT 就把 timing 救了，但 power 直接炸了”的情况。
还得加上短沟道效应。DIBL（Drain-Induced Barrier Lowering）会让有效 Vth 随 Vds 增加而进一步降低，低阈值单元受此影响尤其明显。同时，Vth 越低，工艺波动对漏电和延迟的相对影响也越大。这就是为什么 ULVT 往往不是“快就完了”，而是需要专门考虑 corner 和良率。

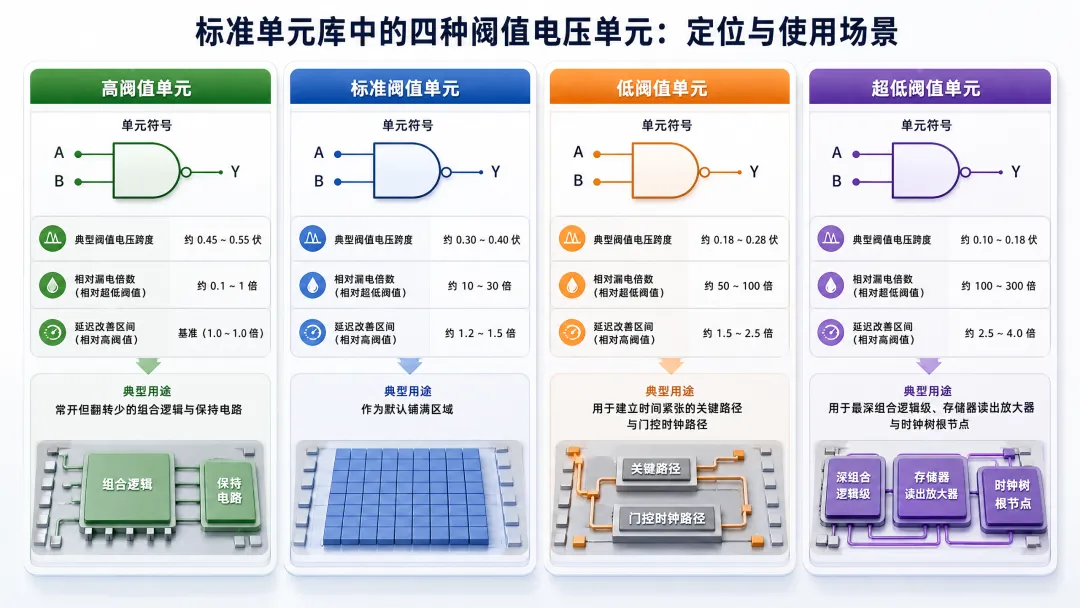

四种阈值 flavor 在库里的真实定位
同一个工艺节点下，四种阈值并不是简单的高中低档位，而是对应完全不同的使用场景。
HVT（High Vt）：漏电最低，速度最慢。通常留给非关键寄存器、always-on 但翻转很少的组合逻辑、retention 电路，或者功耗优先的区域。SVT（Standard Vt）：默认选择。大多数普通标准单元都用它，时序/漏电相对均衡，是版图实现中最先铺满的 flavor。LVT（Low Vt）：速度提升明显，漏电显著增加。用于 setup 吃紧的关键路径、高扇出 net、clock gating enable/path 等。ULVT（Ultra-Low Vt）：极限速度，极限漏电。一般只在“实在没有其他办法”时才用，比如最深组合逻辑级、memory sense amp、时钟树根节点，或者高频 CPU 那几条关键路径。
以一个 28 nm HKMG 平面工艺为例，HVT 到 ULVT 的 Vth 跨度大概在 150~200 mV 左右。漏电倍数关系非常夸张：HVT 作为基线，SVT 可能是它的 3~8 倍，LVT 15~40 倍，ULVT 动辄 50~300 倍。延迟方面，从 HVT 换到 ULVT 通常能有 30%~50% 的提升空间。这些数字在不同 PVT 下变化很大，最可靠的做法还是直接读 .lib 里同条件、同驱动、同扇出的 leakage 和 delay 条目。
有人误以为低 Vt 单元一定面积更大。其实如果 channel length 和 drive strength 相同，单纯改变阈值电压通常不改变单元 footprint；代价主要体现在工艺_mask set（不同 workfunction 金属层）和漏电/热预算上。只有在把 HVT 和更长的 channel length（比如 L variants）一起用时，才会真正变大。

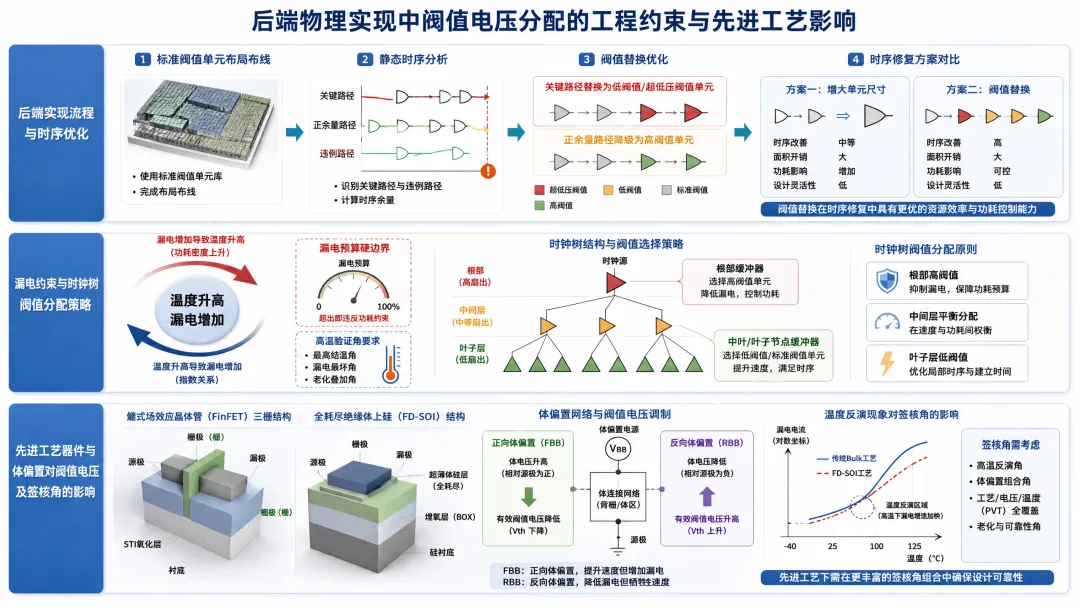

后端分配 Vt 的工艺约束：远不止 setup 一件事
物理实现阶段，典型流程是先用 SVT 跑通 placement 和 initial route，然后 STA 揪出 failing path，再把关键单元换到 LVT 甚至 ULVT，同时把有正 slack 的路径降级到 HVT。这看起来像个自动化优化问题，但实际操作中受限很多。
时序修复的方式不只换 Vt。有时候把单元 size 加大或者调整逻辑级数就能补 slack，前者花面积和动态功耗，后者花面积和走线资源；换低 Vt 则是直接透支静态功耗。选哪种要看具体 deficit：几 ps 的小缺口用 sizing 更干净，几十 ps 的大缺口才值得上 LVT；如果是整条长链都快炸了，可能得把其中 2~3 级改成 ULVT，但要把它们圈在周界里以便复查漏电。
漏电预算是硬边界。一个 block 的 static power 在 leakage corner（通常是 FF/HT 或根据工艺定义的高温 corner）必须低于目标。由于漏电随温度指数上升，ULVT 占比过高很容易触发“漏电升高→温度升高→漏电继续升高”的正反馈。很多项目会给每个 IP 或层级设置 ULVT 使用率上限，比如超过 30% 就要重新评估封装散热能力。MCMM signoff 时，动态功耗在 fast-cold corner 看，漏电在 hot corner 看，两种 worst case 可能完全不一样。
hold、IR drop、clock tree 也会限制 Vt 选择。数据路径换成 LVT 变快，可能在 fast corner 制造 hold 违例，尤其是 short path 和跨时钟域地方。时钟树如果大面积用 ULVT，buffer 常年导通，静态漏电会推高 VSS bounce；同时 clock net 是全局 net，高漏电还会加大 EM/IR 风险。多数设计中，时钟树根部用 LVT 或受控 ULVT，中部和叶子保持 SVT，靠 skew 控制而不是一味求快。
FinFET 和 FDSOI 把选择又复杂了一层
进入 FinFET 时代，Vt 的调节主要通过 gate workfunction 金属完成，单元 footprint 基本不变。好在 FinFET 的 electrostatic 控制更好，subthreshold swing 能压到约 65 mV/dec，DIBL 也大幅下降，所以绝对漏电比平面工艺低很多。但 漏电随 Vth 变化的指数规律并没有消失，只是整体基线下移。自热效应和更高的 gate capacitance 意味着 ULVT 的动态功耗和散热压力依旧不可忽视。很多 7 nm、5 nm 设计会用机器学习或基于 sensitivity 的 Vt 分配工具，把 leakage cap 当成优化目标，而不是手动换 cell。
FDSOI 又提供了另一种思路：通过 body bias 动态移动有效 Vth。Forward Body Bias（FBB）可以把 SVT 推到接近 LVT 的速度，Reverse Body Bias（RBB）则能把 SVT 拉成类似 HVT 的低漏电模式。理论上一种物理 Vt 就能覆盖很宽的范围，但前提是引入 body contact、well tap 和偏置 Distribution network，这些都会占面积、引入 IR。实际项目里，body bias 和 multi-Vt 往往是组合拳：关键路径用 FBB+LVT，待机模块用 RBB+HVT。
另外，先进节点普遍存在 temperature inversion 现象。在低电压区域，延迟不一定随温度升高而增加，反而可能因为 Vth 下降、电流回升而变快。ULVT 单元对这一现象更敏感，因此“最快 corner”不一定是“最冷 corner”。多 Vt 混合设计 signoff 时，必须跑全温度扫点，确认低阈值路径在高温下不会变成新的 hold 或 race 瓶颈。
