摘要：产线组网选哪套协议，不看谁的份额高。先看主控是谁、从站好不好买、节拍要求落在哪一档。附三条分场景结论和六条避坑，看完能自己走一遍。
上个月跟一个做包装线的集成商聊天。他手上有个新项目，前半段是四条贴标机，后半段是码垛和输送。设备是自家的，主控用惯了倍福那一套。甲方是家做汽配的厂，厂里从控制器到仪表全是西门子体系。设备科的师傅张口问了一句，你们这个网，跟我们厂里的网能不能接上。
这一句话把方案卡了三周。
后来解决方式很朴素。设备侧加一块 PROFINET 从站模块，主控还是原来那套。两边各让一步，多花了一点费用，工期保住了。
这种场面这两年很常见。工业以太网早就把老式现场总线挤到角落里去了。今年发布的那份工业网络份额报告里，工业以太网占到了新增节点的七成九。同一个口径下，现场总线只剩一成四。网络这一层早不是「用不用」的问题，是「用哪个」的问题。
而这一层选错的代价，比选错一颗继电器大得多。继电器选错了换个件就行。协议选错了，从站要重做、组态要重做、验收要重来一遍，中间还得停线。
今天把三种最常撞上的协议摆一起说。

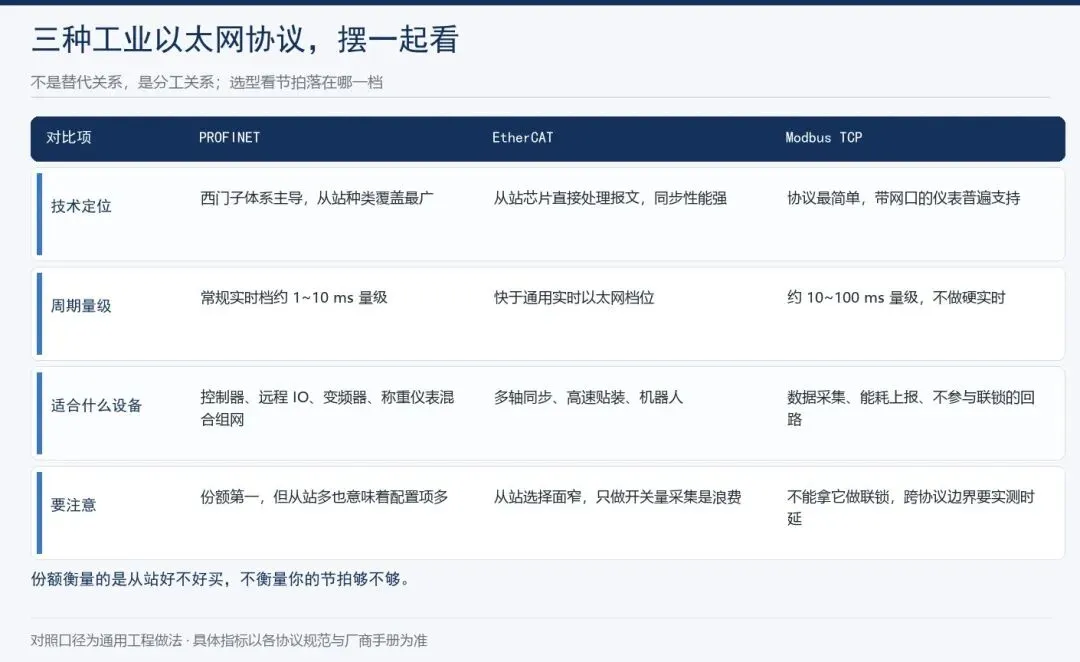

三种协议的分工，先分清楚
PROFINET、EtherCAT、Modbus TCP 这三样，在产线上不是互相替代的关系，是分工关系。
PROFINET 的底子来自西门子体系。它的强项是覆盖面，从控制器到远程 IO、变频器、称重仪表，能挂的从站种类最多。常规实时那一档，周期一般在一毫秒到十毫秒这个量级。今年全球新增节点里，它排第一。
EtherCAT 的强项是快和同步。从站芯片直接处理报文，数据不在中间停留。多轴同步、高速贴装、机器人这类场景，它的节拍优势最明显。代价是从站选择面窄一些，拿去只做普通开关量采集，有点浪费。
Modbus TCP 是这三样里最老的。优势是简单，几乎所有带网口的仪表都支持，调试也省事。它不做硬实时。周期通常在十毫秒到一百毫秒这一档，适合数据采集和不参与联锁的回路。
三者的实时能力不在一个层级上。所以选型的问题不是「哪个更好」，是「你这套设备的节拍要求落在哪一档」。
三个地方最容易错
一、把份额当成选型依据
今年那份份额报告，我看到好几个解读版本。有人说 PROFINET 已经三成，有人说 EtherCAT 涨得最快，还有人说北美是另一种格局。
这些数字都对，但口径得说清楚。它算的是当年全球新装节点的流量，不是存量装机量，也不是销售额份额。同一个来源去年的版本，工业以太网还是七成六。
份额高只说明两件事，从站好买、资料好找。它不说明你的节拍要求够不够。一条每分钟几百件的贴标线，和一套只做能耗上报的采集系统，选型逻辑不一样。
二、从站生态没查，图纸都画完了才发现
协议是靠从站落地的。你要用的那颗伺服、那台称重仪表、那个激光测距，有没有这个协议的从站？这才是硬约束。
我见过最典型的翻车在仪表这一环。主控定得早，协议也定了。等定仪表的时候才发现，选中的型号只有模拟量输出和串口，没有网口。最后加了一块串口转网络的模块，多一个故障点，多一级延时。
这一步应该排在主控选型前面，不是后面。
三、在跨协议的边界上，指望它保持同步
设备侧是 EtherCAT，厂级是 PROFINET，中间挂一个协议网关。这个做法本身没问题，存量设备的协议迁移成本比加网关高得多。
问题出在期望值上。网关转的是数据，不转周期同步的行为。两边各跑各的节拍，缓冲和转发都会带进额外时间。要在这个边界上做联锁，就得把时延实测出来，不能照手册周期算。

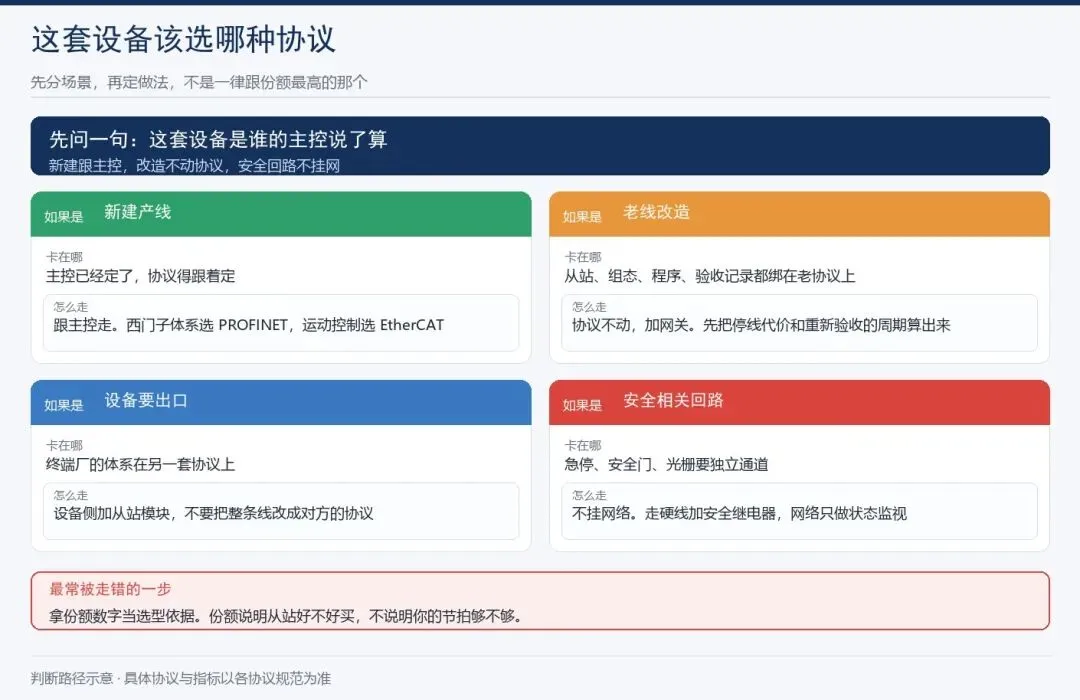

三条结论，按场景对号入座
一、新建产线跟着主控走，别跟着份额走
主控是西门子体系，就上 PROFINET。主控是倍福，或者整条线以运动控制为主，就上 EtherCAT。理由很实在，原生协议不用额外买授权和模块，工具链也现成。
替代方案是分两层。设备层用主控的原生协议保节拍，厂级和仪表层走 Modbus TCP 做数据采集。两层之间用控制器或者网关对接，边界在哪儿看得见，时延也测得到。
二、老线改造别动协议，加网关
存量设备的协议默认不改。一条跑了八年的线，从站、组态、程序、验收记录全绑在原来的协议上。改协议的代价不是模块费用，是停线和重新过验收的时间。
替代方案是协议网关。前提是把时延要求写在前面，跨协议的联锁点要逐个实测，别默认能通。
三、安全回路不要挂在网络上
急停、安全门、光栅这些信号，不管上面跑什么网，最终都要落到硬接线上。
理由不是不信任网络，是安全逻辑本身就要求独立通道。网络断了、控制器重启了、交换机重启了，安全回路还得能停。这一层用的是安全继电器。触点的强制断开结构、双通道监控这些要求，和普通中间继电器不是一回事。
替代方案是网络只做状态监视。把安全信号的状态送到上位机给人看，执行仍然走硬线。

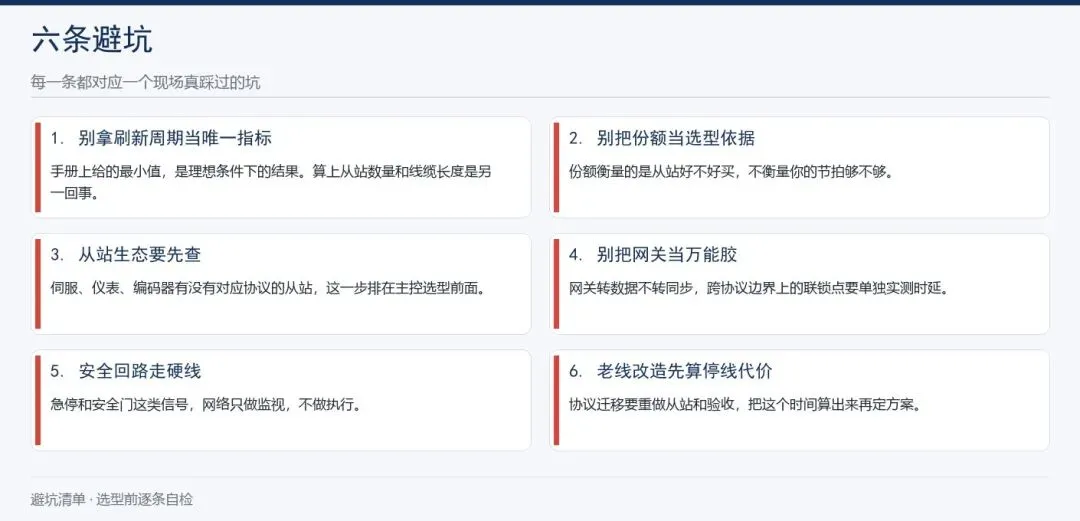

六条避坑
- 别拿刷新周期当唯一指标。手册上给的最小值，是理想条件下的结果。算上从站数量和线缆长度之后，是另一回事。
- 别把份额数字当选型依据。份额衡量的是从站好不好买，不衡量你的节拍够不够。
- 从站生态要先查。伺服、仪表、编码器有没有对应协议的从站，这一步排在主控选型前面。
- 别把网关当万能胶。网关转数据不转同步，跨协议边界上的联锁点要单独实测。
- 安全回路走硬线。急停和安全门这类信号，网络只做监视，不做执行。
- 老线改造先算停线代价。协议迁移要重做从站和验收，把这个时间算出来再定方案。

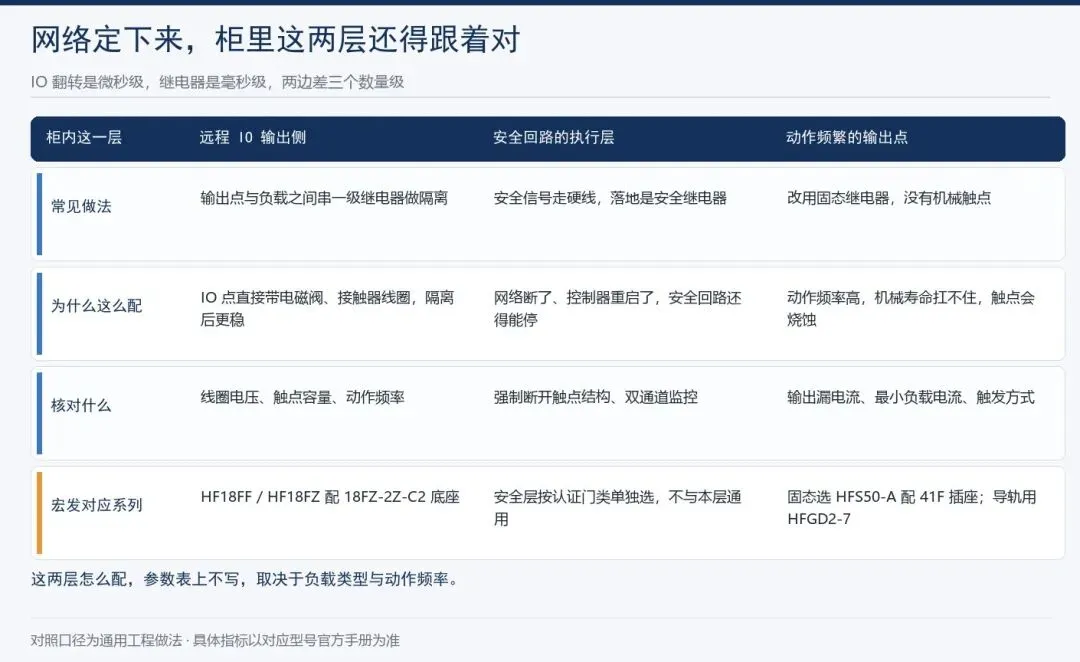

网络定下来，柜里还有两层跟着它走
协议定了，柜里的活还没完。有两层跟网络直接相关。
一层是远程 IO 站的输出侧。IO 点直接带电磁阀、接触器线圈这类负载时，常规做法是加一级继电器做隔离。这里有个节拍要对上。IO 模块的翻转是微秒级，继电器是毫秒级，两边差了三个数量级。动作特别频繁的点位，用电磁式机械寿命扛不住，得上固态。动作少的点位，用插拔式电磁继电器更省。
另一层是安全回路。刚才说过安全信号走硬线，落地就是安全继电器这一层。它跟普通中间继电器不通用，别拿参数表最上面那几行去对。
我们手里有宏发继电器的一手产品资料、库存和交期。平时给成套厂核柜子，这两层是分开核的。插拔式的像 HF18FF 这一类，配 18FZ-2Z-C2 底座；位置紧的走导轨模组，像 HFGD5-4。频繁切换的点位选固态，HFS50-A 配 41F 插座，或者用 HFGD2-7 这类导轨式。这几条都是按柜内空间、接线方式和动作频率选的，不是按品牌选的。
正在做组网方案的，把主控品牌、协议类型和 IO 点数说一下，空间紧不紧也提一句。留言或者私信都行，我把这两层跟着过一遍。具体参数以厂商官方手册为准。
