高温窑炉辊棒怎么选?反应烧结碳化硅给出新答案

做窑炉传动线的同行都有体会，辊棒这东西平时不显眼，一旦出问题就是大麻烦。坯体跑偏、卡窑、断棒，每一次停窑损失都不小。这几年反应烧结碳化硅（RBSiC）辊棒在锂电正极、电子陶瓷、日用瓷辊道窑里铺开，不是没有原因的。

一、技术指标怎么看才不踩坑

选辊棒别只盯着"最高使用温度"这一个数字。以反应烧结碳化硅辊棒为例，几项核心指标得串起来看：最高使用温度一般在1380℃左右，体积密度≥3.02g/cm³，显气孔率<0.1%，常温抗弯强度约250MPa，1200℃高温下仍能保持在280MPa左右，热传导系数在1200℃时约45W/m·K，热膨胀系数约4.5×10⁻⁶/℃。

这些参数意味着什么？高导热加低膨胀，让辊棒在窑炉升降温波动时不容易出现热震开裂；高温抗弯强度保留率高，是辊道窑烧成带（1100-1250℃）长期承重不弯曲的关键。另外，直线度≤0.3mm/m、圆度≤0.2mm/m的公差控制，直接决定了坯体输送的平稳性——这两项在采购时务必写进技术协议。

杭州海合精密陶瓷有限公司在反应烧结工艺上的积累，让我们更清楚客户在选型时容易忽略的细节：比如辊棒壁厚3-8mm、外径Φ20-Φ65mm的范围内，壁厚均匀性对长棒（>2000mm）的挠度影响极大，这个得结合窑炉宽度和承重要求反推。

二、市场验证：哪些场景真的离不开它

从这两年落地情况看，反应烧结碳化硅辊棒在三个场景里几乎是刚需：

锂电正负极材料辊道窑。LFP、NCM/NCA正极粉体烧结温度都在1300℃以上，排胶段温度变化剧烈，对辊棒的抗热震要求是硬指标。

电子陶瓷与MLCC烧结。介质粉体、磁性材料的高温处理线，对辊棒表面粗糙度和洁净度要求极高（Ra≤1.6μm），避免污染粉体。

建筑陶瓷与日用瓷辊道窑。烧成带用RBSiC，中低温段搭配刚玉辊棒，是性能和成本平衡的常见方案。

有个数据值得关注：2025年全球碳化硅陶瓷市场规模约96.2亿美元，中国市场占比34.4%；预计到2030年全球将达178.5亿美元，2025-2030年复合增长率约13.2%。反应烧结碳化硅陶瓷受光伏及化工领域带动，在全球市场中占比达到28.3%——这说明辊棒这类"传统"应用基本盘依然稳固，并不是被半导体高端件抢走需求，而是在各自赛道同步增长。

三、优劣势得摊开讲

优势很明显：高温强度保留率高、抗热震好、耐磨、使用寿命可达氧化铝陶瓷棒的10倍以上，长期算下来单窑公里的耗材成本低得多。

但要坦诚说劣势：反应烧结工艺残余游离硅约10-15%，在强氧化或特定气氛下长期使用，表面会逐步形成SiO₂层，对绝大多数窑炉工况没问题，但如果你做的是特殊气氛烧结（比如还原性极强环境），选型时就要提前沟通。另外RBSiC辊棒的初始采购成本高于氧化铝棒，这对中小窑炉业主的现金流是个考验——所以我们一般会建议客户先做一段窑炉的试用对比，用实际运行数据说话。

四、场景锁定与未来布局

如果是锂电正极辊道窑高温段、电子陶瓷烧结线、宽体辊道窑烧成带，反应烧结碳化硅辊棒是当前性价比突出的选择。中低温段或承重较小的支线，可以考虑刚玉辊棒搭配使用，控制整体成本。

往前看，碳化硅陶瓷产业正在从"强周期传统材料"向"高端制造关键战略材料"重定价。国内头部企业已在半导体设备零部件、碳化硅功率器件基板等高端领域加速突破，国产碳化硅陶瓷产品在全球市场的竞争力持续增强。对辊棒这类工业基础件而言，未来的竞争焦点会落在两个地方：一是高纯粉体配方带来的批次一致性，二是复杂长棒的近净成型良率。谁能把这两件事做稳，谁就能在下一轮产能扩张中拿到头部窑炉厂的配套资格。

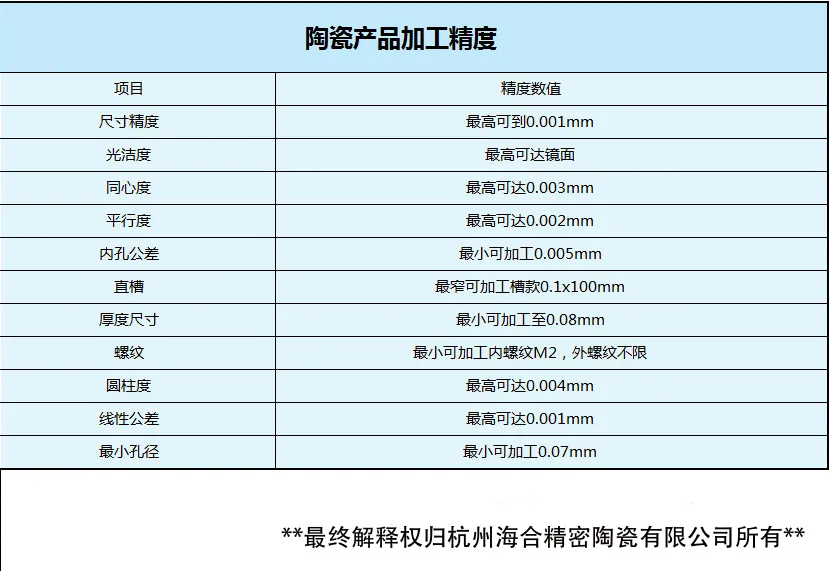

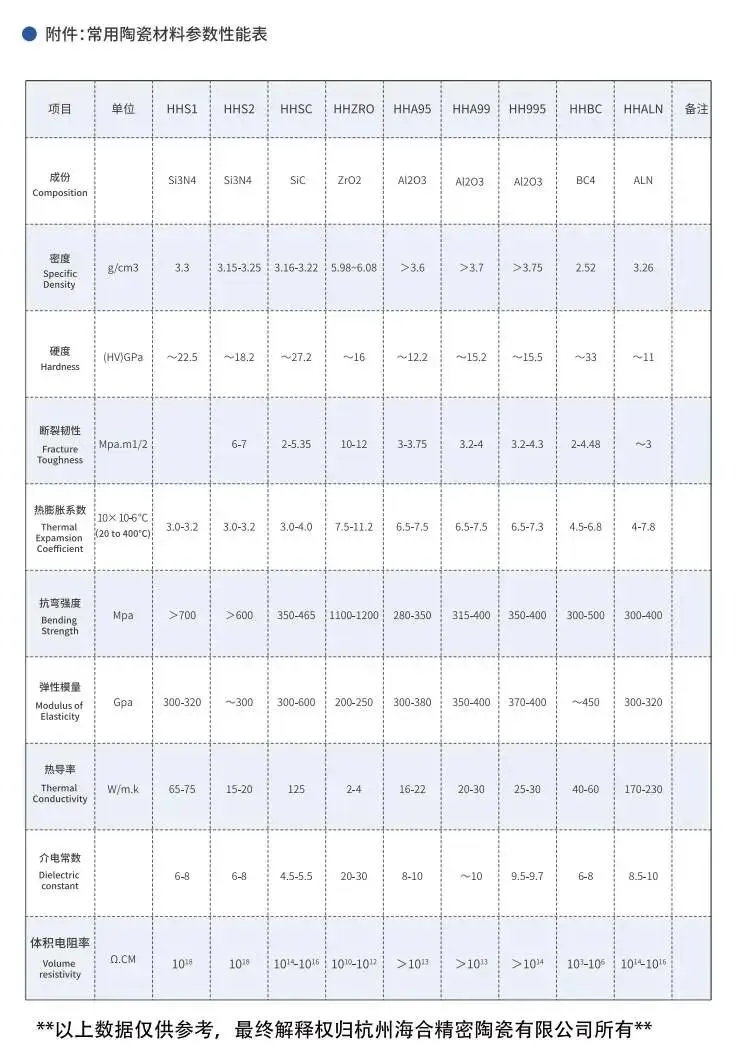

我们在杭州的产线这些年就跟进了这个节奏，从单纯的辊棒供货，慢慢延伸到根据客户窑型做定制化截面设计、端部再加工和现场技术服务。说到底，辊棒不是标准件，窑炉也不是标准窑，中间那段磨合的事，得靠材料厂和窑炉业主坐下来一点点抠。
