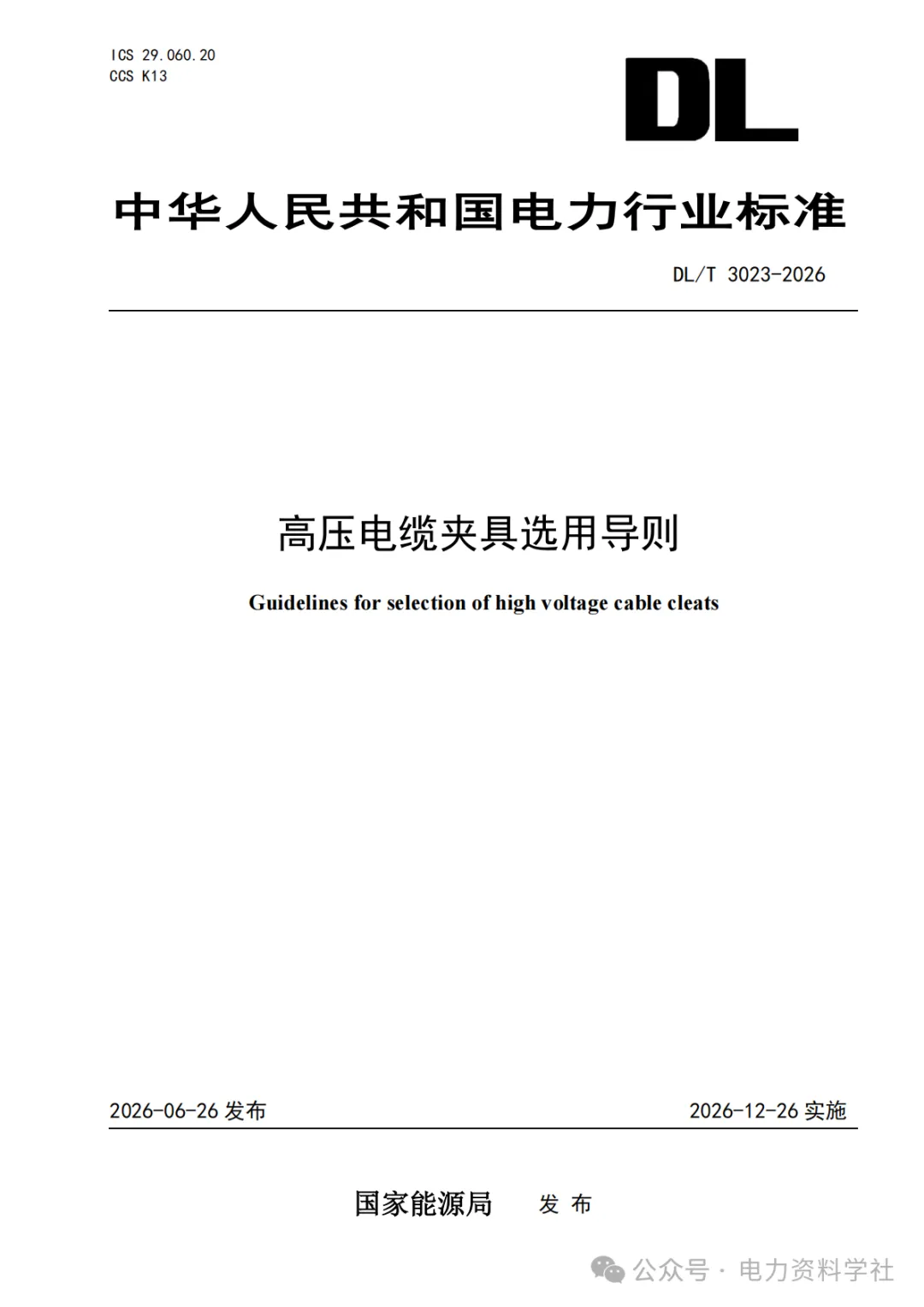

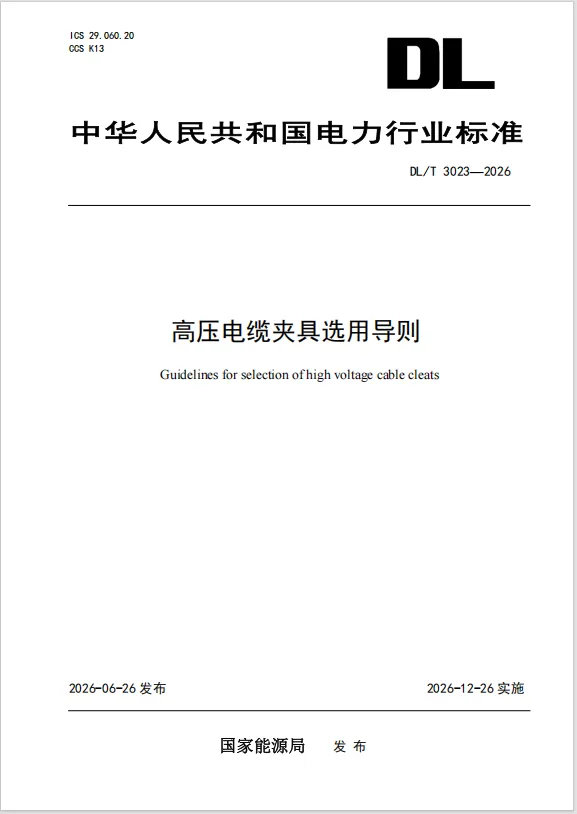

新规来了:66kV以上电缆怎么选夹具?DL/T 3023-2026《高压电缆夹具选用导则》

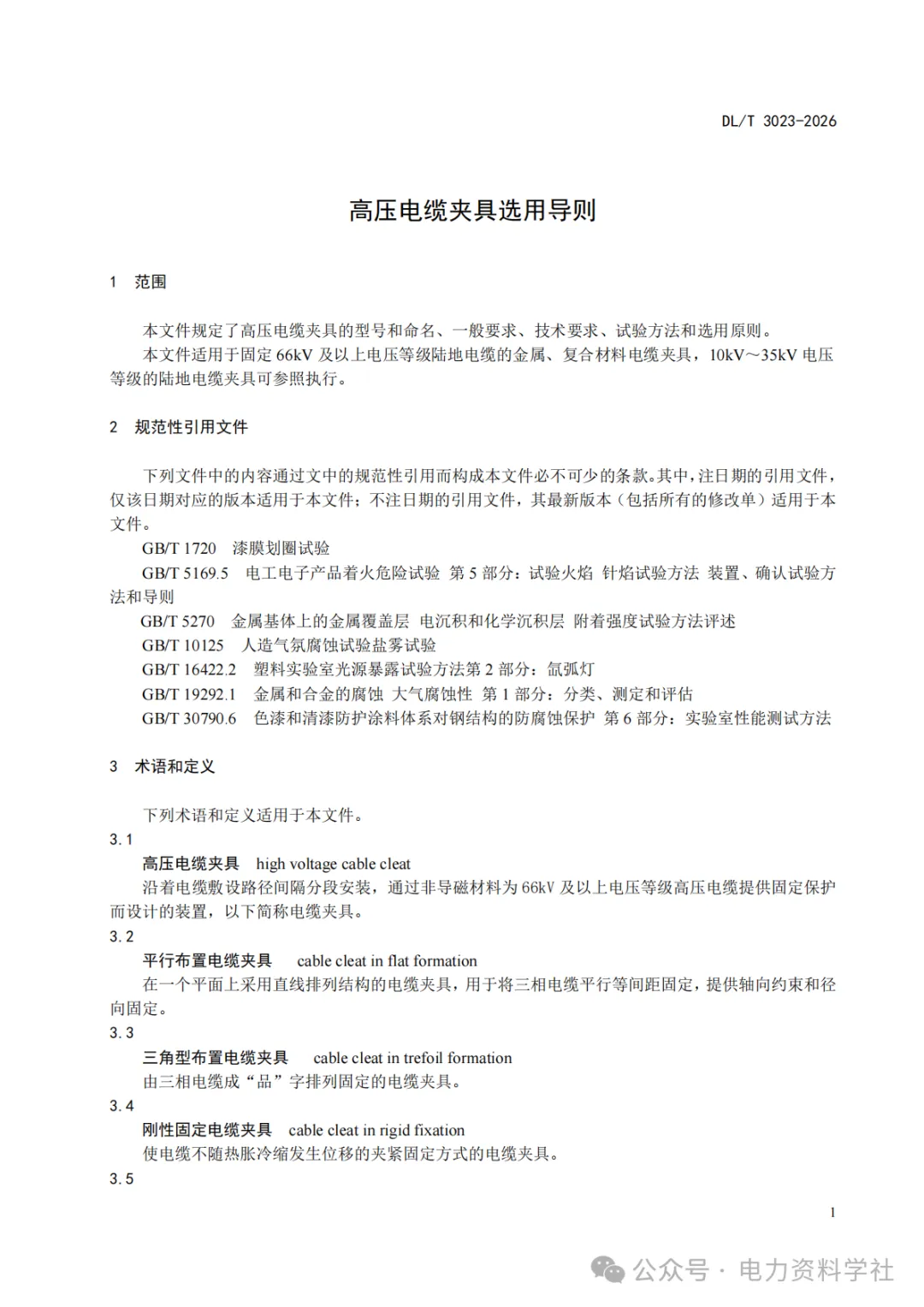

一、标准管什么、不管什么

适用

• 66kV 及以上陆地电缆的金属、复合材料电缆夹具；
• 10kV～35kV 陆地电缆夹具可参照执行。

不管

• 不解决电缆载流量计算；
• 不替代电缆本体、附件、支架、接地系统设计；
• 本质是“夹具怎么选、怎么验、怎么用”的导则。

二、先记住 3 个硬门槛

1. 材料必须非磁化风险可控

单芯高压电缆最怕夹具形成闭合磁路、产生涡流发热。

标准明确：

• 优先采用 非磁性铝合金、不锈钢、高强度复合材料；
• 单芯电缆必须选 非磁性材料或经隔磁处理 的金属夹具。

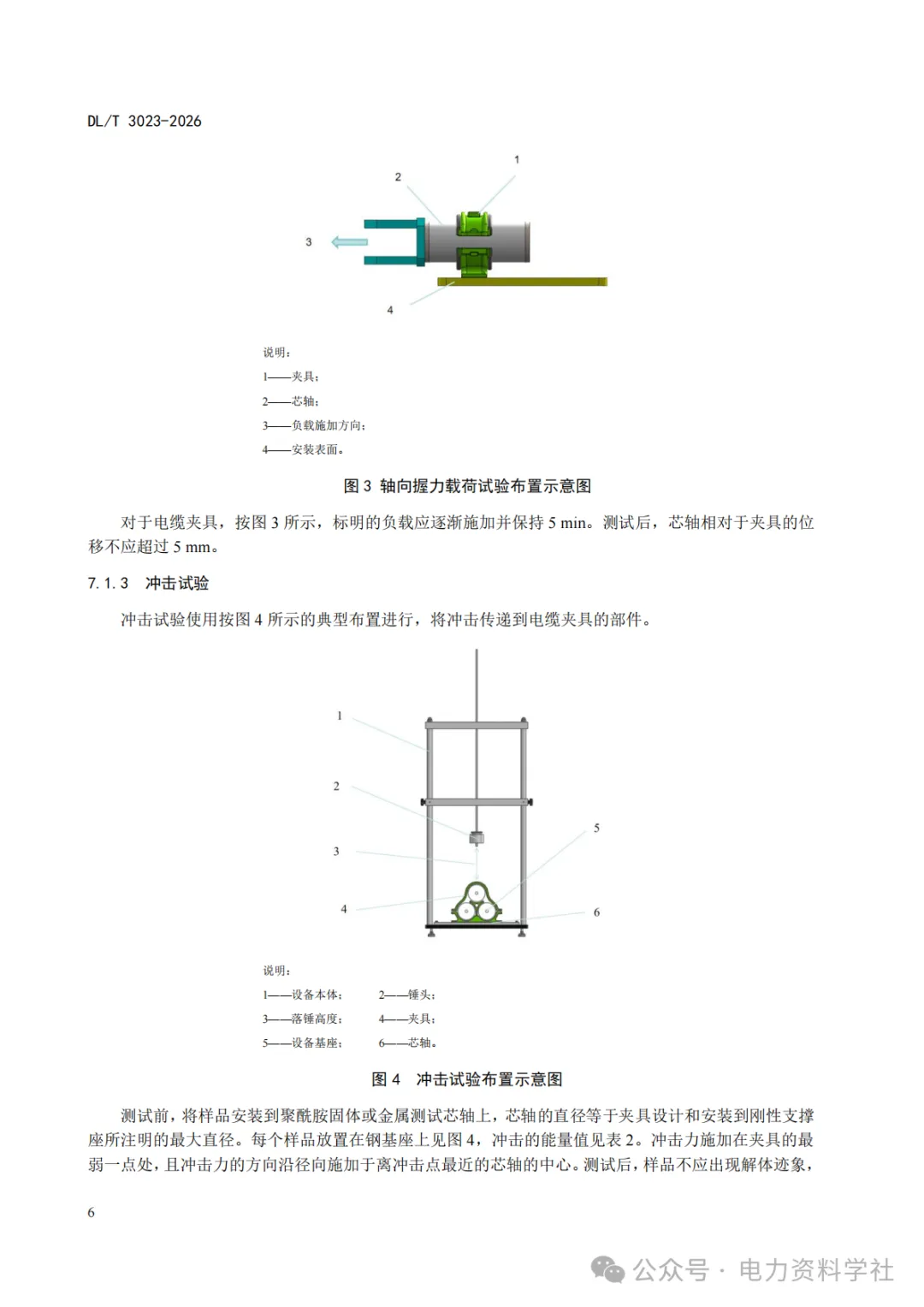

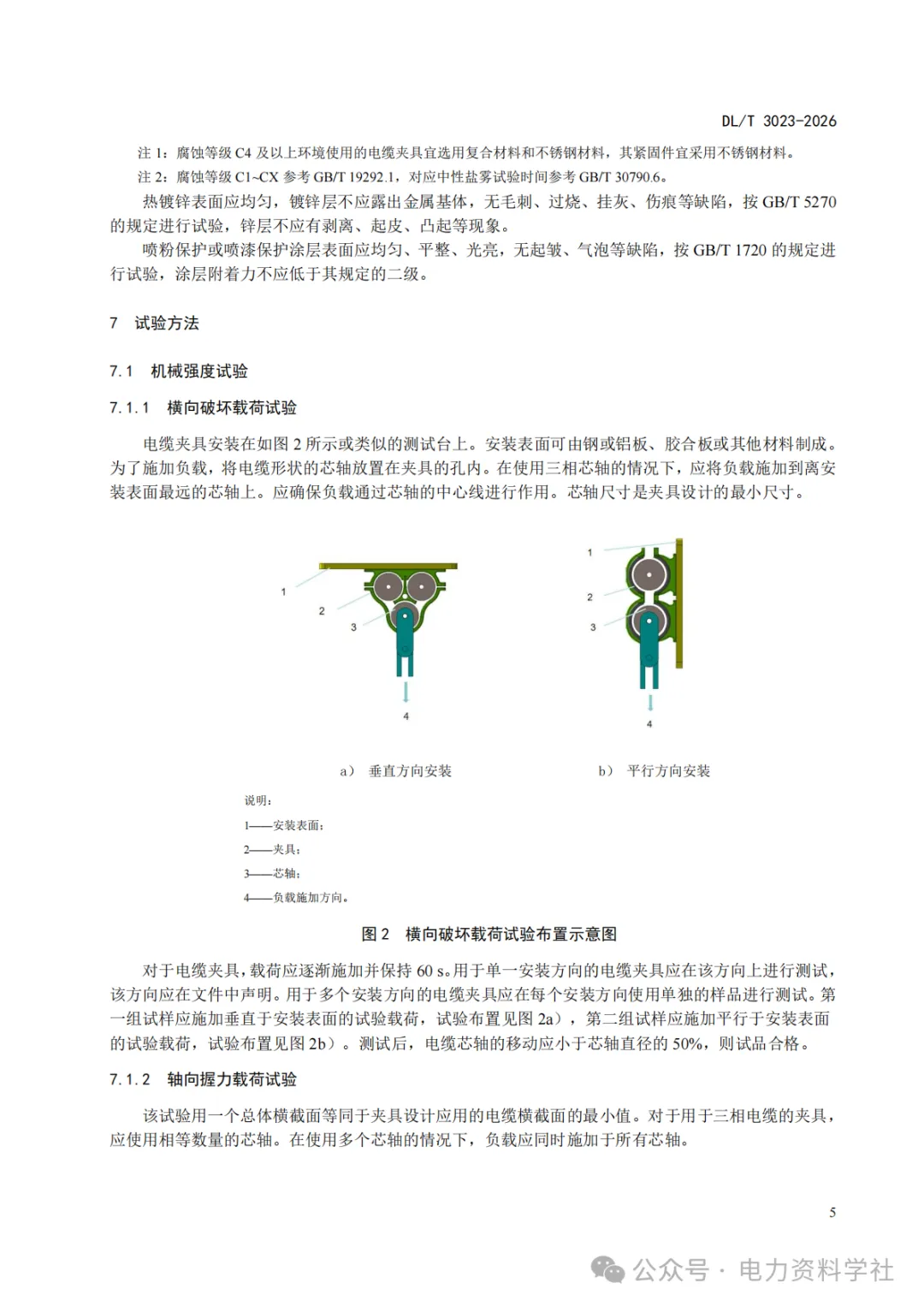

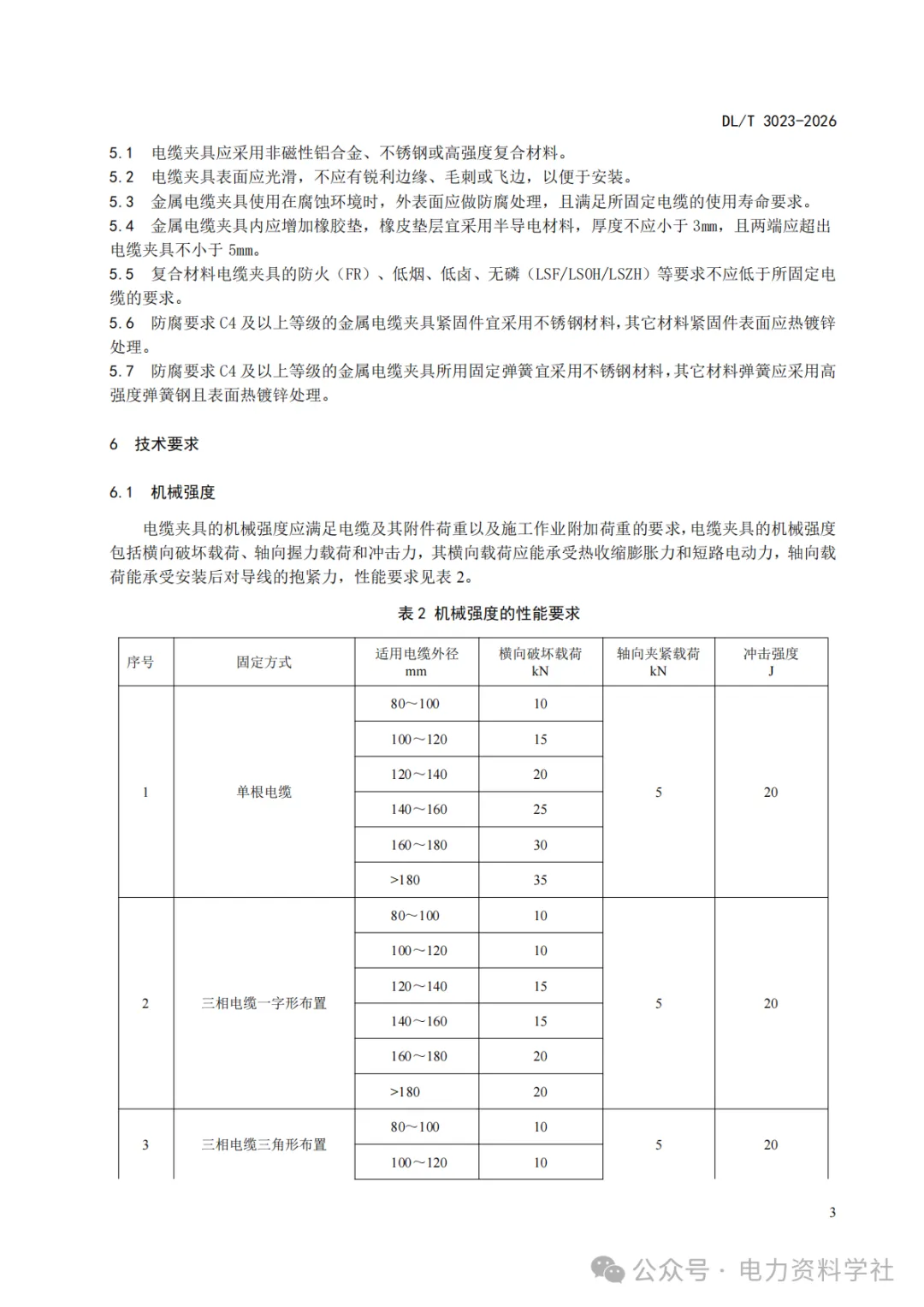

2. 机械性能有底线

• 横向破坏载荷
  按电缆外径分级，约 10kN～35kN；
• 轴向握力/夹紧载荷
  按固定方式分级，约 10kN～20kN；
• 冲击强度
  ≥20J，落锤冲击后不能解体、不能有使用性裂纹。

3. 内衬不能省

金属夹具内侧应加橡胶垫：

• 宜用半导电材料；
• 厚度 ≥3mm；
• 两端超出夹具 ≥5mm。目的：保护电缆外护套、均化接触、减少局部压痕。

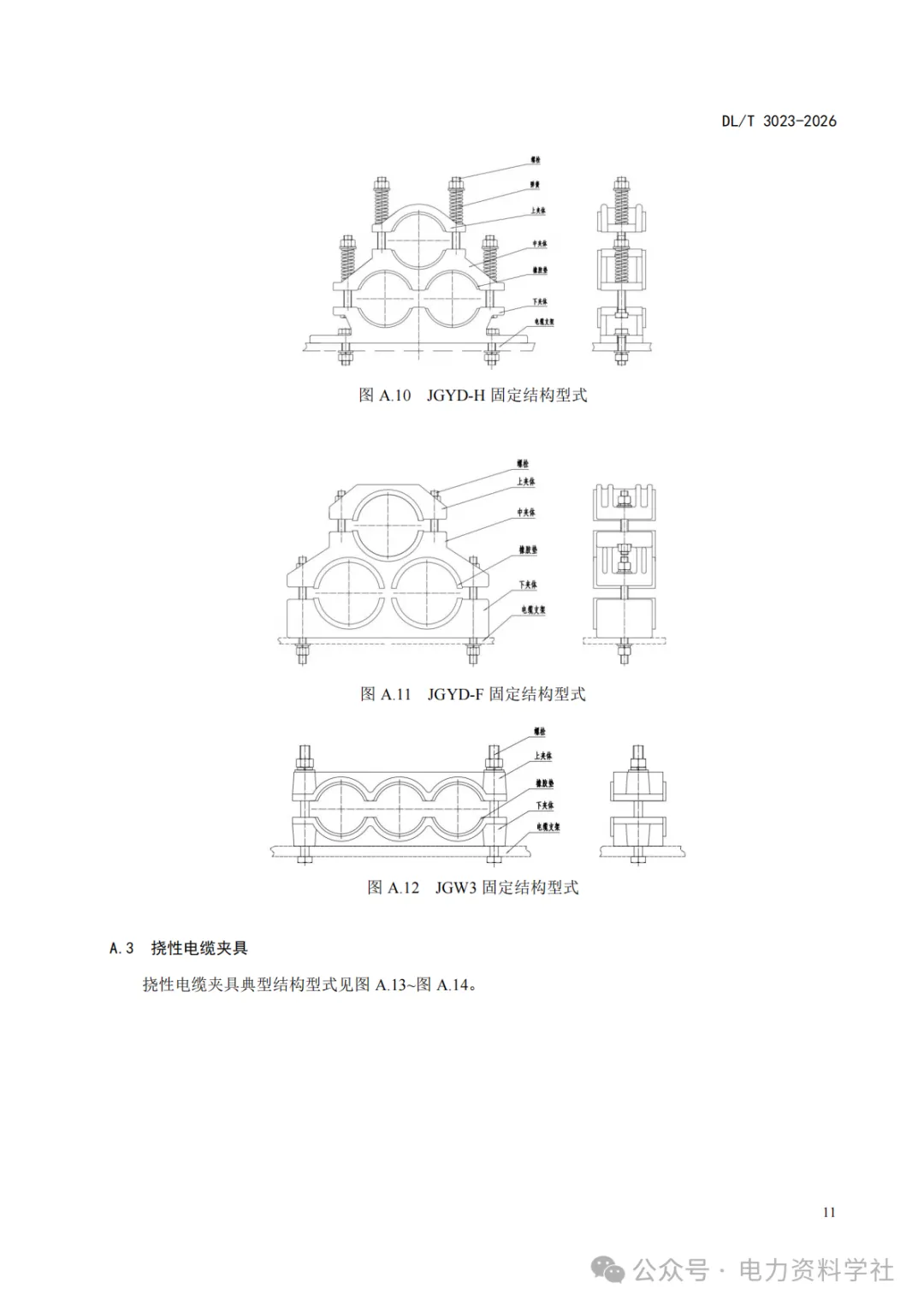

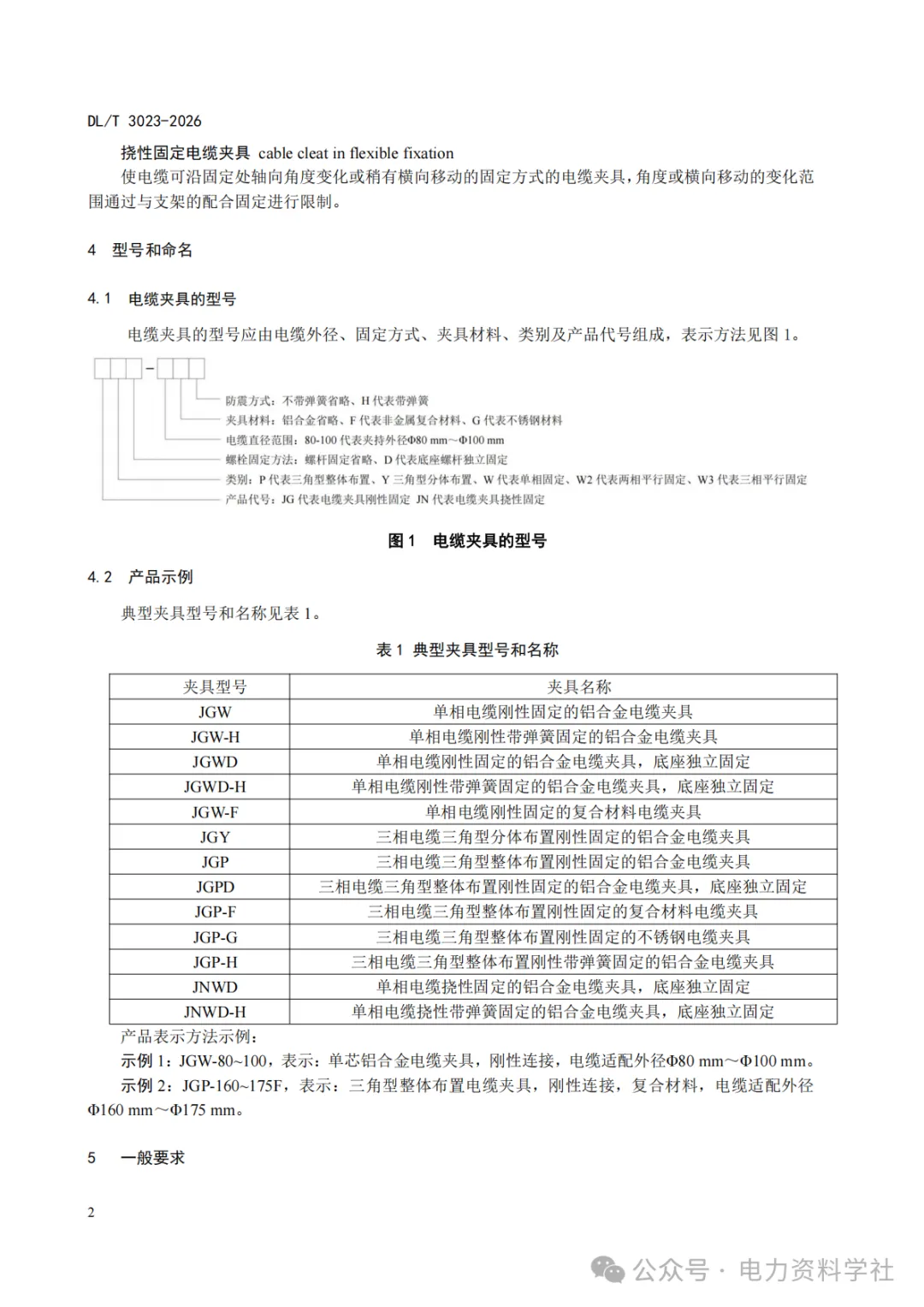

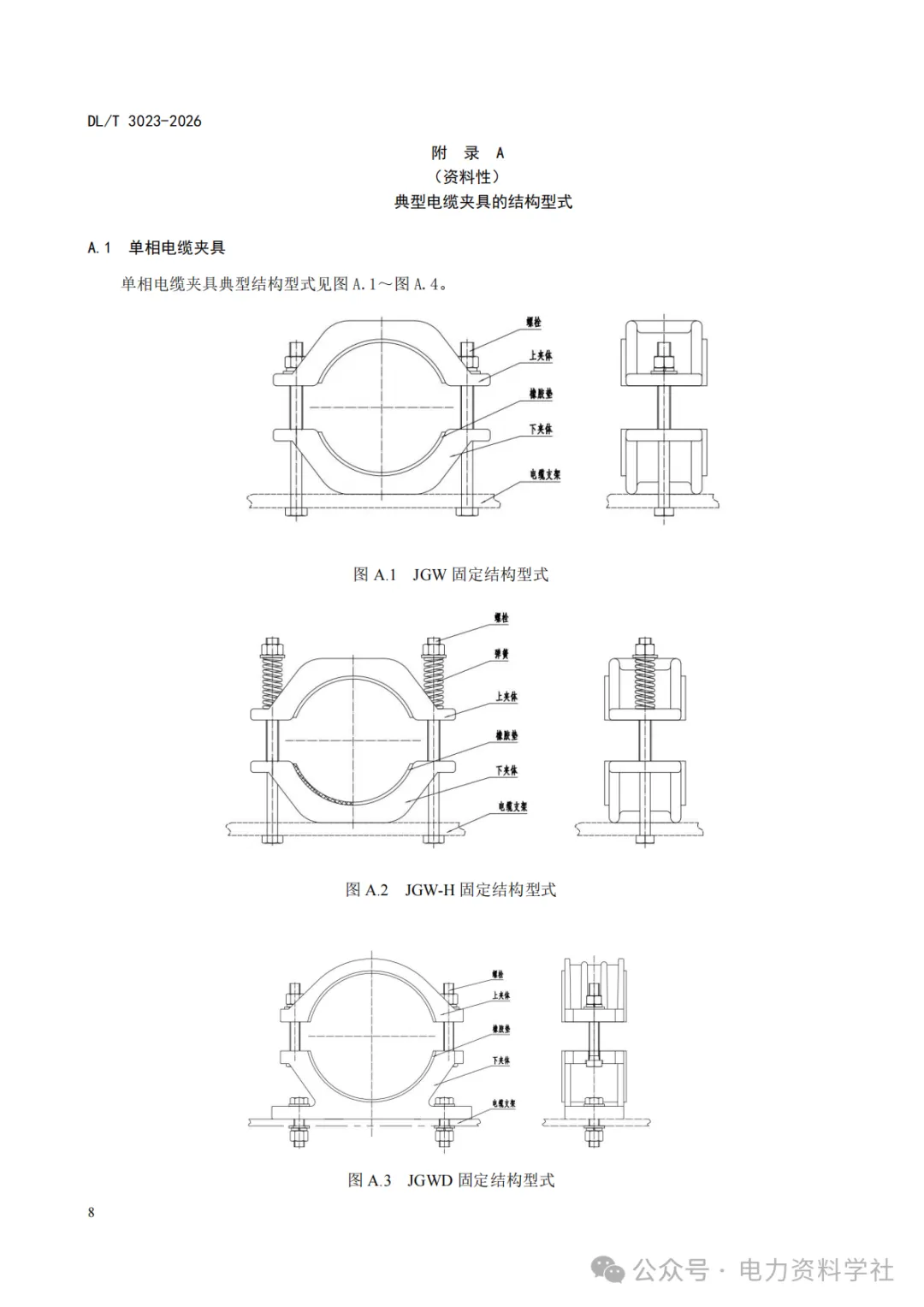

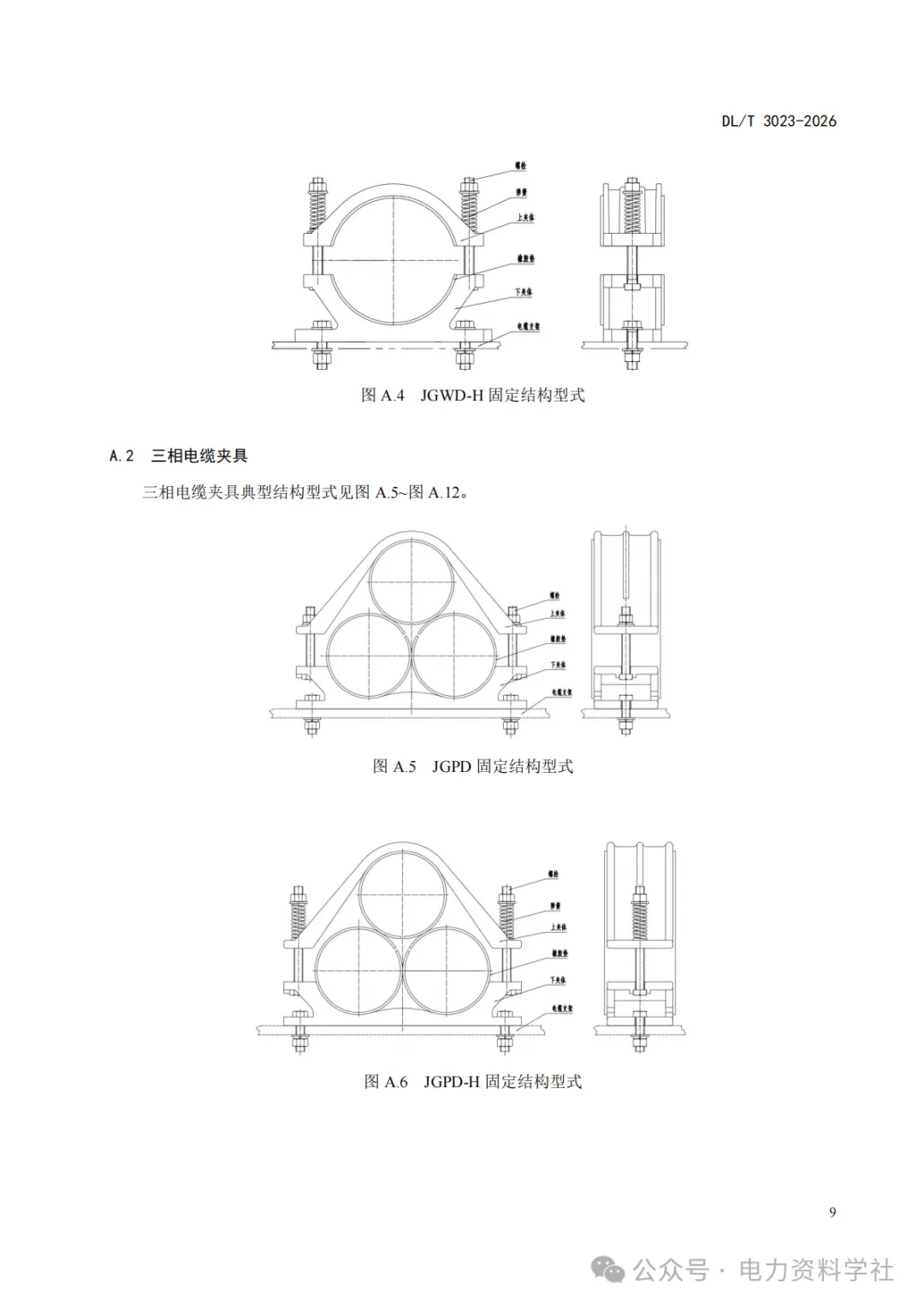

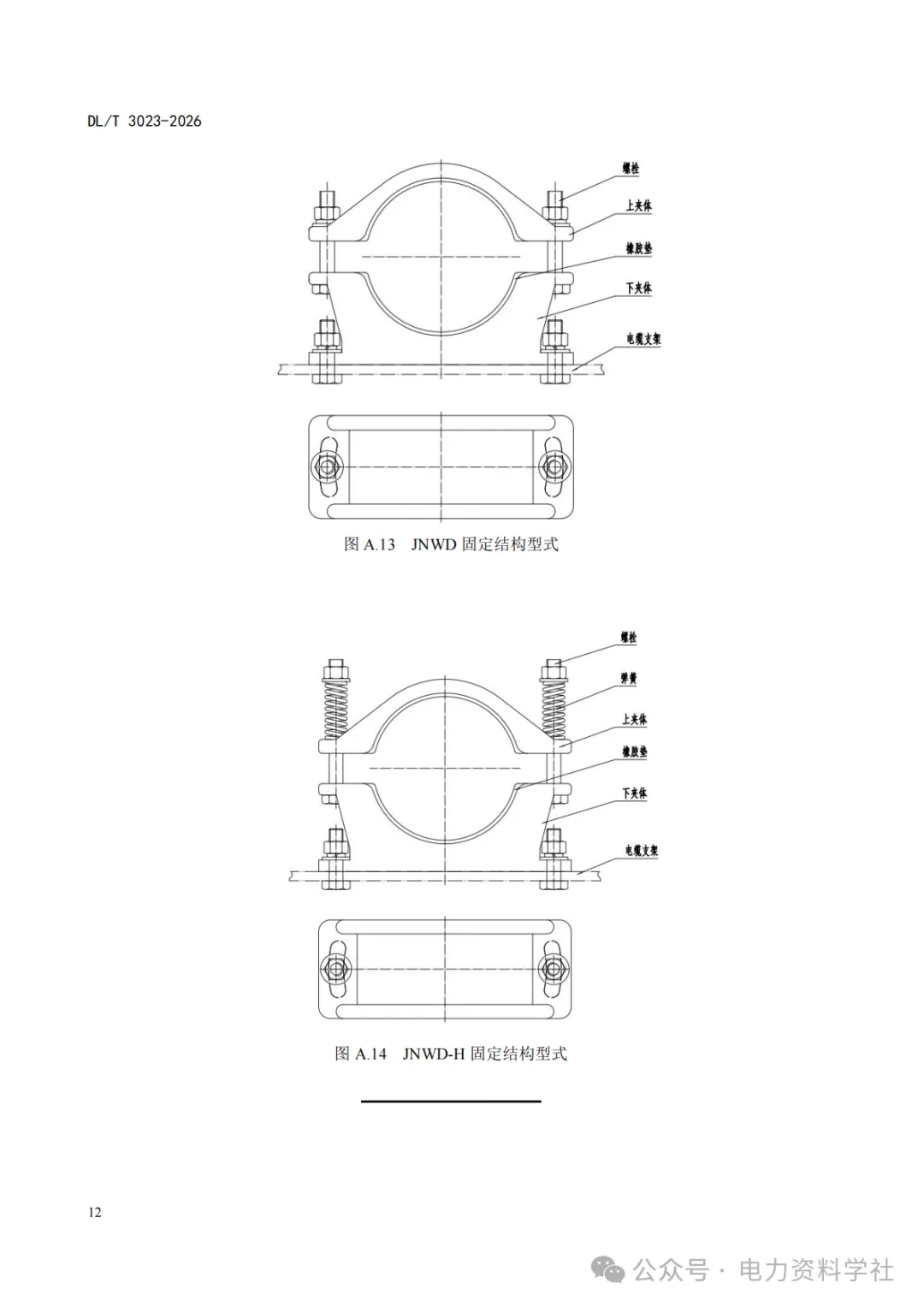

三、型号别再瞎写：JG / JN 是灵魂

标准把型号规范化了：

JG / JN + 布置类别 + 外径范围 + 材料 + 防震/固定方式

• JG
  刚性固定夹具
• JN
  挠性固定夹具
• W
  单相
• W2 / W3
  两芯平行 / 三芯平行
• Y
  三角分体
• P
  三角整体
• F
  复合材料
• G
  不锈钢
• H
  带弹簧防震
• D
  底座螺杆独立固定

例子

• JGW-80~100
  单相、刚性、铝合金，适配外径 80～100mm

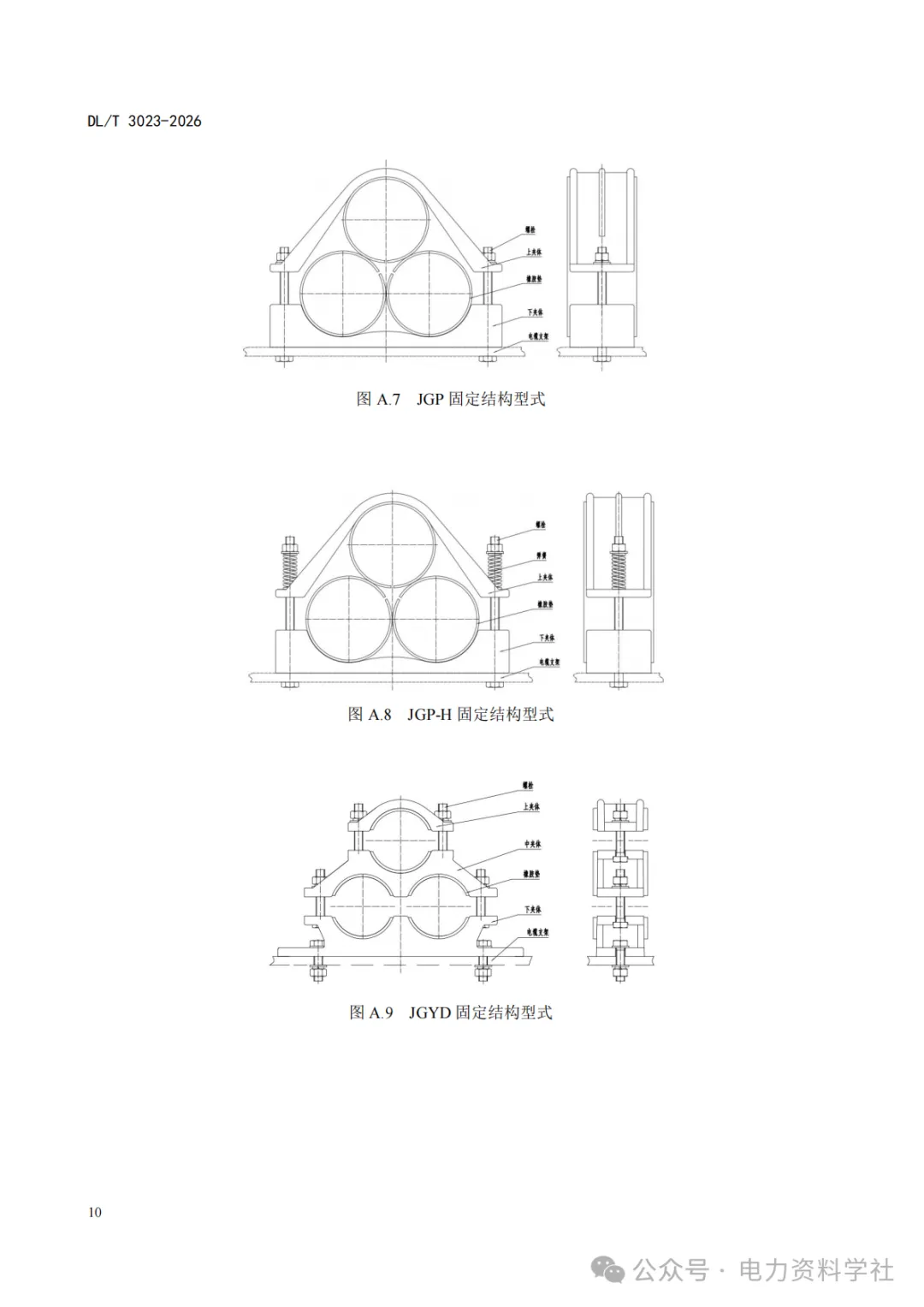

• JGP-160~175F
  三相品字整体、刚性、复合材料，适配 160～175mm
• JGP-H
  三角整体、刚性、带弹簧抗振

工程采购里写“电缆卡子 120 用”，以后不合格。

四、水平、垂直、蛇形、接头：选法完全不同

1. 水平敷设（隧道 / 桥架）

主要扛电缆自重和短路电动力：

• 选普通刚性或挠性夹具；
• 重点校横向破坏载荷、轴向握力、相间距离。

2. 垂直敷设（竖井 / 塔筒）

电缆自重是主荷载：

• 夹具横向破坏载荷按 电缆总重量 2 倍 校核；
• 宜用挠性固定，释放热伸缩；
• 高位侧宜设 不少于 2 处刚性固定。

3. 终端、接头、转弯处

• 紧邻位置 至少 1 处刚性固定；
• 目的是限制附件受力，别让终端和中间头“被电缆拉着跑”。

4. 蛇形敷设

• 蛇形弧节距部位：挠性固定，允许伸缩；
• 蛇形转直线、靠近接头：刚性固定；
• 垂直蛇形：每 5～6 个弧顶和接头附近宜刚性固定；
• 坡度 >10% 的斜坡隧道：弧顶和接头附近宜刚性固定。

五、环境选型：城市隧道、沿海、桥梁、化工各不同

腐蚀等级按 GB/T 19292.1 分 C1～C4+：

• C4 及以上：宜不锈钢 / 复合材料；
• 紧固件宜不锈钢；
• 弹簧宜不锈钢或热镀锌高强度弹簧钢。

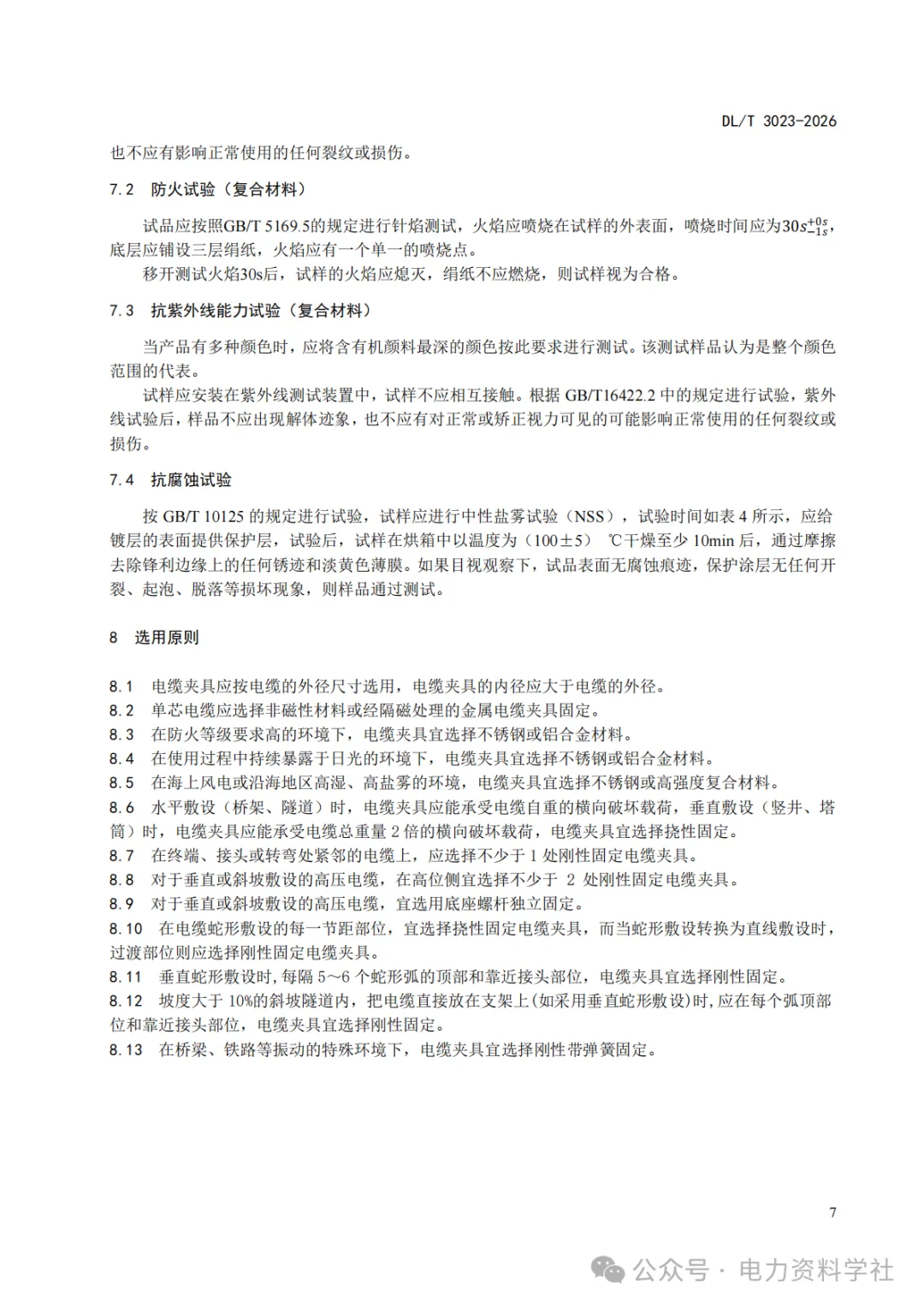

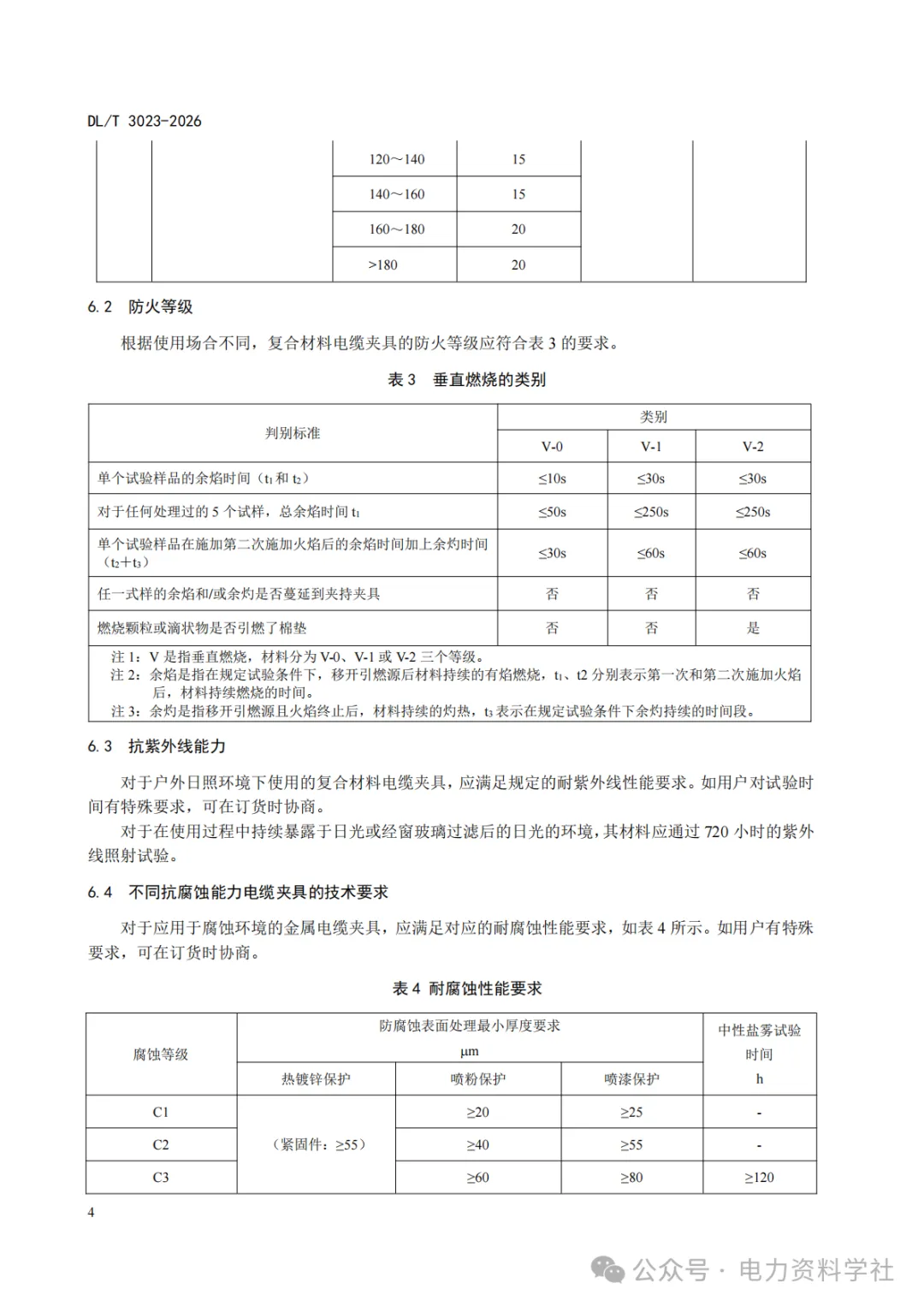

六、复合材料和金属夹具，各自卡什么试验

复合材料

• 针焰试验（GB/T 5169.5）
• 防火等级 V-0 / V-1 / V-2
• 720h 氙弧灯抗紫外
• 低烟、无卤、阻燃指标不低于所固定电缆

金属材料

• 热镀锌 / 喷粉 / 喷漆厚度够
• 中性盐雾试验按 C1～C4 分级
• 试验后无开裂、起泡、脱落、腐蚀痕

DL/T 3023-2026 的核心不是“夹具长啥样”，而是把高压电缆夹具从“附件里的零头”变成“受力的安全件”：

非磁、够强、护缆、防火、防腐、抗振、按工况分刚柔。
