在液压夹具中，杠杆油缸也常被称为杠杆夹紧缸、连杆夹紧缸。它的核心特点不是"活塞直接压工件"，而是通过活塞、连杆、销轴和夹臂组成的机构，把液压缸的直线运动转换成夹臂的摆动，实现工件夹紧。
相比普通直线油缸，它更适合空间紧凑、需要从上方压紧，同时又希望减少侧向回转空间的场合。
1、杠杆油缸是怎么工作的？
1.1 基本结构

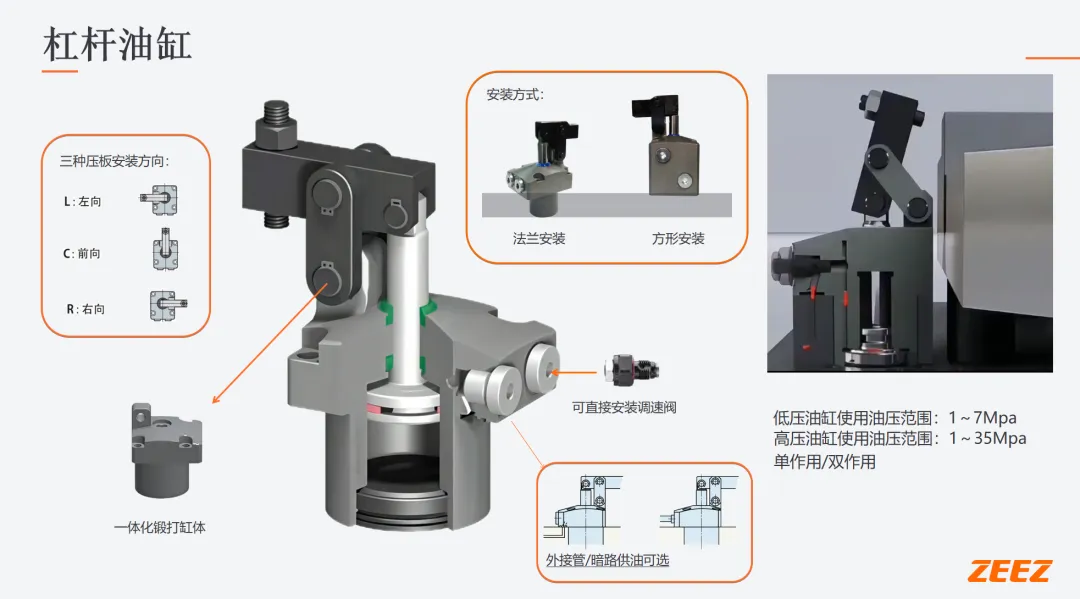

典型杠杆油缸主要由缸体、活塞、活塞杆、连杆、销轴、夹臂及密封组件组成。
液压油推动活塞运动后，活塞杆并不是直接顶住工件，而是推动连杆机构，使夹臂绕支点旋转。夹紧结束时，夹臂前端向下压住工件；松开时，夹臂向上抬起，为工件装卸提供空间。
因此，杠杆油缸本质上是一个 "液压缸 + 连杆杠杆机构"。
1.2 单动与双动
杠杆油缸通常可以分为单动和双动结构。
- 单动型：一般采用液压夹紧、弹簧复位，管路简单，但复位能力受弹簧力、摩擦阻力和污染情况影响；
- 双动型：采用液压夹紧、液压松开，动作更加主动，对自动化夹具、频繁动作以及需要稳定松开的位置更合适。
工程中既有常见的 4～7 MPa 低压夹具系统，也有 25～35 MPa 等高压系列，因此不能只看外形选型号，必须先确认夹具系统的实际工作压力。
2、杠杆油缸的夹紧力怎么算？
这是设计时最容易出现误区的地方。
液压活塞产生的理论推力可以近似理解为：
F ＝ P × A
其中 P 为液压压力，A 为活塞有效面积。
但这个力不等于工件最终受到的夹紧力。因为中间还经过连杆和夹臂，最终输出与活塞直径、压力、连杆几何位置、夹臂长度、压紧点位置以及夹紧角度都有关系。
2.1 夹臂越长，夹紧力通常越小
夹紧点距离旋转支点越远，相同油压下最终作用在工件上的夹紧力通常越低。
因此自行设计加长夹臂后，不能继续直接套用标准夹臂的额定夹紧力。
2.2 夹臂也不是越短越好
夹臂缩短虽然可能提高前端输出，但连杆机构内部承受的载荷也会增大。夹臂过短再配合较高压力，可能超过销轴、连杆或内部机构的允许负荷。
所以杠杆油缸选型必须同时考虑：
系统压力 ＋ 夹臂长度 ＋ 实际压紧点 ＋ 机构允许负荷
不能简单通过提高压力或者缩短夹臂来追求更大的夹紧力。国际主流产品的使用要求也明确提出，夹臂长度变化后需要重新核对性能曲线，必要时降低工作压力。
3、设计夹臂时，真正要注意什么？
3.1 压紧状态尽量接近平行
工件完全夹紧时，夹臂工作面应尽量与工件压紧面保持合理的接触关系。
如果压头明显倾斜接触，实际受力会出现水平分力，不仅降低有效夹紧力，还可能增加销轴、连杆和活塞杆的侧向载荷。
部分成熟结构甚至会明确规定夹紧状态允许的角度范围，因此设计时不能只确认"能够压到"，还要检查最终夹紧姿态。
3.2 避免给活塞杆施加横向力
杠杆机构应该承担夹紧方向的载荷，而不是拿油缸去"推正工件"。
如果工件侧面顶住夹臂，或者夹臂被迫横向移动，横向力可能通过连杆传递到活塞杆和销轴，长期使用容易造成偏磨、销轴磨损、卡滞甚至机构损坏。
3.3 夹臂要兼顾刚性和重量
夹臂太薄容易变形，导致实际夹紧位置变化；做得过长、过重，又会增加机构惯性和销轴负担。
尤其是自行加工非标夹臂时，不能只确认强度，还应考虑刚性、重量、重心位置和动作速度。
4、杠杆油缸选型要确认哪些参数？
建议至少确认以下几个核心条件：
自动化夹具还要进一步考虑传感器、动作确认以及 PLC 互锁。成熟的杠杆油缸可以通过机械检测、气压检测等方式确认夹紧状态，避免出现"油压已经建立，但工件实际上没有正确夹紧"的情况。
5、使用中最常见的几个问题
5.1 夹紧力不够
首先不要急着提高油压。应依次检查：
5.2 动作太快、冲击明显
夹紧速度不是越快越好。高速撞击工件会增加销轴和连杆的冲击载荷，也可能使薄壁工件发生瞬间变形。
因此液压夹具通常需要通过流量控制元件调整动作速度。主流杠杆油缸产品也会配套流量控制及排气元件。
5.3 松开不到位或动作迟缓
需要检查油路是否存在空气、回油背压是否过高、节流是否过小、内部是否进入切屑或冷却液，以及销轴和连杆是否出现异常磨损。
特别是单动结构，复位依靠弹簧，污染、摩擦增大后对松开动作的影响会更加明显。
6、杠杆油缸和转角油缸怎么选？
两者都能完成工件上方压紧，但思路不同。
- 转角油缸：夹臂可以先旋转离开工件上方，再进行装卸，因此开放空间大，适合需要机械手上下料、工件吊装或顶部空间完全释放的场合。
- 杠杆油缸：主要在一个垂直平面内摆动，不需要较大的水平旋转半径，结构紧凑、动作直接，特别适合夹具内部空间有限、多个夹紧点排列密集以及工件周边容易发生干涉的位置。
所以选杠杆油缸还是转角油缸，不应该只比较夹紧力，而应同时考虑装卸空间、动作轨迹、夹具高度、压紧点位置和自动化方式。
杠杆油缸看起来只是一个简单的夹紧元件，但真正决定夹具是否稳定的，往往是夹臂长度、压紧姿态、系统压力、动作速度以及受力方向这些细节。设计时把这些条件一起考虑，比单纯"选一个夹紧力够大的型号"更重要。
