紫外臭氧清洗机怎么选、怎么用、怎么验

更新时间 2026-10-03 11:52:27

紫外臭氧清洗机怎么选、怎么用、怎么验

紫外臭氧清洗机：基片洗得干不干净，直接决定你的接触角和附着力

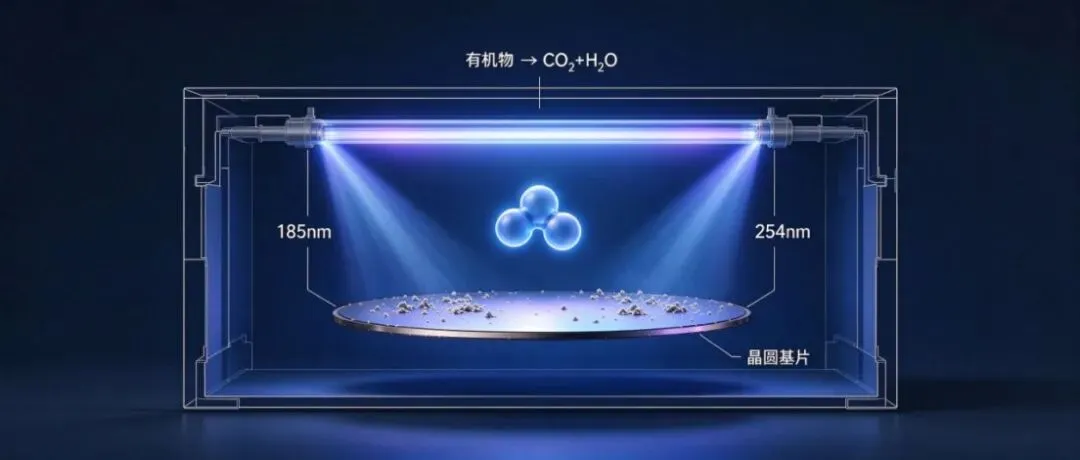

185nm紫外线造臭氧、254nm紫外线断键，双波长协同把表面有机污染氧化成CO₂和水挥发——这是半导体与材料实验室最常见的干法清洗。

很多材料与器件实验室都有过类似的经历：旋涂光刻胶前、镀膜前、键合前，基片明明“看着挺干净”，做出来的薄膜附着力就是差，器件良率就是上不去。问题往往不在材料，而在基片表面那层看不见的有机污染。溶剂擦、超声洗会留残膜、伤表面；而紫外臭氧清洗用“紫外光+臭氧”的干法氧化，几分钟把有机污染变成气体带走，还顺带把表面改性成亲水，为后续工艺铺路。它常温常压、非接触、无损伤，是很多高校课题组、半导体企业和光伏实验室标配的前处理设备。这篇文章不讲空泛概念，只讲清楚四件事：紫外臭氧清洗到底在“洗”什么、关键参数怎么看、清洗效果怎么验证，以及按你的实验室场景该怎么选。

01 先搞清楚：紫外臭氧清洗到底在“洗”什么原理并不复杂：设备核心是一支185nm+254nm双波长低压汞灯。185nm波长的紫外光把空气中的氧气分解成活性氧原子并生成臭氧；254nm波长的紫外光直接激发有机物分子中的化学键，使其断裂成活性自由基；臭氧与活性氧再把断键后的有机物氧化，最终生成二氧化碳和水蒸气等小分子，从表面自然脱附。整个过程在常温常压下完成，不需要真空腔体，也不引入化学试剂残留。清洗对象：硅片与晶圆（光刻胶去胶、MEMS器件、键合前处理）、导电玻璃（ITO、FTO）、石英、蓝宝石、陶瓷、金属基片（金、镍、铝等）、化合物半导体（GaN、SiC、GaAs、InP）、聚合物基片（PDMS、PI、PET等）、微流控芯片PDMS键合前处理、光伏钙钛矿电池基片、OLED与光通讯器件等，都是它的适用场景。顺带完成表面改性：清洗同时会把基片表面的悬挂键氧化为羟基等极性基团，表面由疏水变亲水，接触角下降，后续旋涂、镀膜、键合、粘接的附着力显著提升。这也是很多工艺环节把它放在镀膜、键合之前的原因。为什么不能只靠溶剂擦洗：溶剂擦拭和超声清洗容易留下残膜与二次污染，湿法去胶还需要漂洗和干燥工序；等离子清洗效果好，但存在静电与离子轰击损伤风险。紫外臭氧清洗属于纯光化学氧化，非接触、无损伤，对精细结构更友好。

02 三种主流形态，差别在“温区与产线形态”

台式抽屉式、加热型、在线量产型：温区与产线衔接方式，决定效率与洁净度的上限。

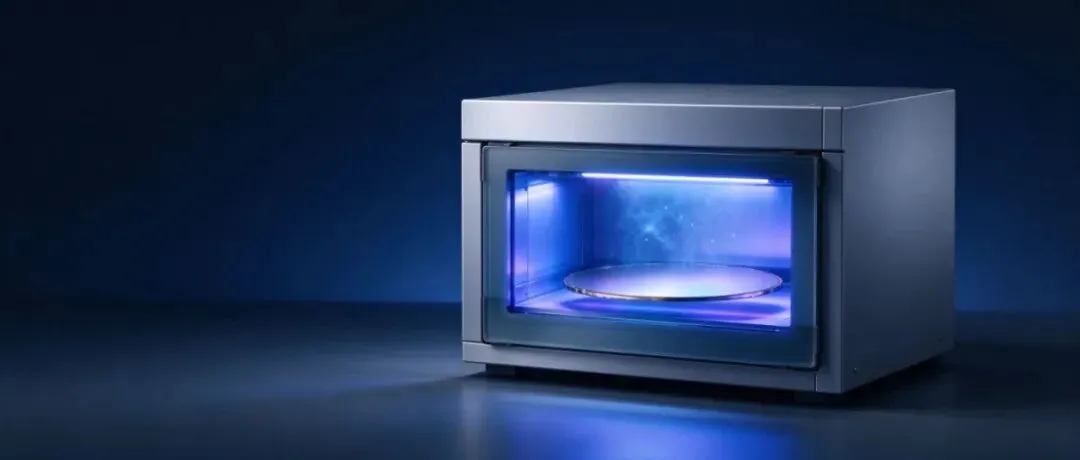

台式抽屉式（研发标配）：抽屉式托盘或盒式腔体，适配4-8英寸基片和小尺寸样品，价格亲民、占地小，是高校课题组、科研院所和初创企业中小批量研发的主流选择。选型核心看辐照强度与片内均匀性。加热型：在紫外+臭氧基础上增加加热台板（常见200-300℃阶段性加热），紫外、臭氧、加热协同作用，处理更难去除的污染物、效率更高，适合对洁净度与处理速度要求更高的工艺。在线式/量产型：晶圆盒装卸、FOUP或洁净传送带衔接，可与键合机、镀膜机等连线，处理12英寸大尺寸晶圆或大批量产品，适合晶圆厂、封装厂产线；清洗后可直接衔接下道工序，减少二次吸附。一句话总结：三种形态的分界线，一是“有没有加热、连不连线产线”，二是“处理尺寸与批量”；越接近量产线，自动化与洁净衔接要求越高。

03 关键参数怎么读：波长、辐照强度、时间、基片尺寸、均匀性波长（第一关键）：必须是185nm+254nm双波长低压汞灯。只有单一波长的设备氧化效率会大幅下降，选型时先确认灯管波段配置，而不是只看功率。辐照强度：主流机型在距灯3-5mm处辐照强度约28~32mW/cm²；工艺上建议控制在10-30mW/cm²，过高会导致基材老化，过低则臭氧生成不足。向厂商要辐照均匀性数据，而不只是标称功率。灯功率与寿命：常见灯功率110W、150W、275-300W不等；汞灯寿命因厂商口径不同（约2000-3000小时至8000小时以上），要求厂商给出辐照强度衰减曲线与更换周期。处理时间：常规有机污染预处理3-5分钟，薄层光刻胶残留5-10分钟，封装工艺常见60-300秒；过度延长时间不提升洁净度，反而增加表面氧化层厚度。基片尺寸与均匀性：桌面型通常适配≤8英寸（200mm）基片，更大面积可按需定制（常见300×300mm至700×700mm）；12英寸或大批量场景需定制量产型设备。合格机型在6/8英寸晶圆上片内均匀性偏差可控制在5%以内。氧气供给：密闭腔体加稳定氧气进气（常见流量5-10L/min）才能保证臭氧浓度均匀充足；开放式结构臭氧损耗快，清洗效率与均匀性明显下降。臭氧安全：臭氧是职业健康关注项。设备应配臭氧中和器或排气接口、腔门联锁，并放置于通风环境；产线上还要考虑臭氧浓度监测与排风设计。

04 清洗效果怎么验证：接触角才是硬指标接触角测试（最直接）：水滴接触角越小，表面越亲水、有机污染去除越彻底。处理前后对比是行业通行做法：如接触角从85°降至15°以下（超亲水表面），说明清洗与改性到位。参照GB/T 24368—2009《玻璃表面疏水污染物检测接触角测量法》、GB/T 30693—2014《塑料薄膜与水接触角的测量》的通行做法。XPS表面成分分析：用X射线光电子能谱测表面元素与碳含量，处理前后碳含量明显下降（如从15at%降至2at%以下），可确认有机污染去除程度。工艺效果验证：镀膜或旋涂后的膜厚均匀性与附着力（百格、拉力测试）、键合强度与推力、封装良率等，是清洗效果的最终落脚点；清洗后的基片建议4小时内进入下道工序，避免二次吸附空气中的碳氢化合物。周期性验证：汞灯辐照强度随使用衰减，定期用紫外照度计核查强度并按寿命更换灯管；每次工艺变更后做首件接触角确认，新灯管、旧灯管效果对比纳入台账。颗粒监控：产线可用在线颗粒计数器实时监控微粒数量，与接触角、XPS互为补充。

05 五个常见误区，先排除误区一：“单波长灯就够”。双波长协同才是关键：185nm负责造臭氧，254nm负责断键与活化，缺一个氧化效率都大幅下降。误区二：“洗得越久越干净”。处理效果随时间先提升后趋于平稳，过度延时不提升洁净度，反而增加表面氧化层厚度，还可能让PDMS等柔性材料表面硬化。误区三：“紫外臭氧能洗一切”。它只对有机污染有效（光刻胶、助焊剂、油脂、指纹等）；金属离子、无机颗粒需要配合酸洗或湿法工艺。行业通行做法是“酸洗+紫外臭氧”组合：先去金属，再去有机。误区四：“臭氧越多越好，不用管尾气”。臭氧需要中和处理与通风，设备要配臭氧中和器、腔门联锁，操作环境要符合职业健康要求，不能只追求浓度。误区五：“灯不用换”。汞灯寿命有限、辐照强度随使用衰减，不换灯就会出现“灯还亮着、效果没了”。按厂商寿命与照度核查周期更换灯管，才能保证批次稳定。

06 按场景怎么选：一套判断框架先看基片与批量：4-8英寸小批量研发选台式抽屉式；12英寸晶圆或大批量生产选定制量产型或在线式设备。再看工艺需求：常规去有机污染与表面改性，标准双波长机型即可；难去除污染物或追求更高效率，选加热型；封装、键合产线选在线式并与下道工序衔接。再看材料敏感性：柔性聚合物、MEMS结构、低k介质层等精细基片，选低辐照强度加短时间工艺，避免损伤；PDMS键合等场景要精确控制照射时长，防止表面过度硬化。再看使用环境：实验室通风条件、臭氧中和配置、腔门联锁等安全项不能省；腔体密封性直接影响臭氧浓度与效果。最后看合规与售后：高校、科研院所看参数可定制性与样片测试；企业客户看资质、验厂能力与本地化售后。有条件先做样片测试再采购，别只看价格和标称功率。

07 政策与市场：半导体前处理设备国产替代提速政策层面，国家发展改革委等部门发布《关于做好2026年享受税收优惠政策的集成电路企业或项目、软件企业清单制定工作的通知》（发改高技〔2026〕487号），延续集成电路企业税收优惠清单管理：工艺线宽28nm及以下、65nm及以下、130nm及以下的企业或项目，分别享受“十年免征”“五年免征五年减半”“两年免征三年减半”等企业所得税优惠，并延续研发费用加计扣除、进口税收减免等支持，延续《新时期促进集成电路产业和软件产业高质量发展的若干政策》（国发〔2020〕8号）框架。集成电路产业政策持续加码，带动晶圆厂、封装厂产线投资与配套前处理设备采购。市场层面，行业报告口径显示，2025年中国大陆已有47家晶圆代工厂在研发与小批量验证环节部署桌面紫外臭氧清洗系统，覆盖中芯国际、华虹半导体、长鑫存储、长江存储等头部企业的先进制程研发实验室；38所高校及科研院所将该设备纳入标准洁净工艺，累计采购862台。应用分布上约62%集中在半导体设备配套场景，19%服务于高校及科研院所的材料表征与器件研发平台，其余分布于MEMS、OLED、生物芯片等细分领域（行业报告口径，2026年检索，供趋势参考）。对高校、科研院所与半导体企业的项目，紫外臭氧清洗机常与匀胶机、加热台、等离子清洗机等打包采购（如河南省科学院新型显示技术研究所实验室建设项目），国产与进口机型的参数差距在缩小，报价策略与资质材料准备都需要跟上。

08 结尾：以后判断一台紫外臭氧清洗机，先问四个问题是不是185nm+254nm双波长、辐照均匀性有没有数据、接触角验证有没有闭环、臭氧安全配置齐不齐——把这四个问题问清楚，比单纯比品牌和价格更能选出合适的设备。需要具体选型方案、配置清单或采购参数对比，欢迎在后台留言或私信，我们按实验室类型和预算出方案。
