* 核心原则：探头选型应综合考虑样品的热扩散系数、尺寸和均匀性三个维度；样品制备需确保热波探测深度不超出样品边界，且探头与样品之间接触良好。下文将从探头选型逻辑、样品尺寸准则以及各向异性特殊要求三个层面逐一展开。

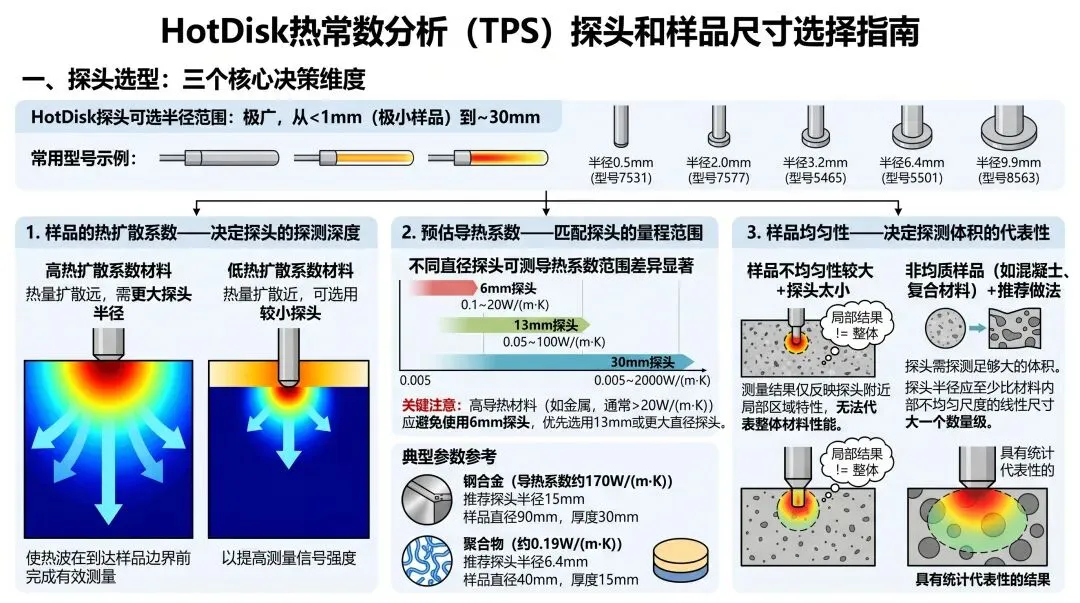

一、探头选型：三个核心决策维度

HotDisk探头可选半径范围极广，从小于1mm（适用于极小样品）到约30mm。常用型号包括半径0.5mm（型号7531）、2.0mm（7577）、3.2mm（5465）、6.4mm（5501）和9.9mm（8563）等。面对众多型号，选型时应依次考虑以下三个维度：

1. 样品的热扩散系数——决定探头的探测深度

热扩散系数越大的材料，热量在单位时间内扩散的距离越远，需要更大的探头半径使热波在到达样品边界前完成有效测量。反之，低扩散系数材料可选用较小探头，以提高测量信号强度。

2. 预估导热系数——匹配探头的量程范围

不同直径探头可测量的导热系数范围存在显著差异：

• 6mm探头：导热系数测量范围0.1～20W/(m·K)，不适用于金属等常规高导材料；

• 13mm探头：范围扩展至0.05～100W/(m·K)；

• 30mm探头：覆盖0.005～2000W/(m·K)，可兼顾从隔热材料到高导金属的宽范围测量。

若样品为金属等高导热材料（通常超过20W/(m·K)），应避免使用6mm探头，优先选用13mm或更大直径探头。典型参数可参考：钢合金（导热系数约170W/(m·K)）推荐探头半径15mm、样品直径90mm、厚度30mm；聚合物（约0.19W/(m·K)）推荐探头半径6.4mm、样品直径40mm、厚度15mm。

3. 样品均匀性——决定探测体积的代表性

对于混凝土、复合材料等非均质样品，探头需探测足够大的体积才能获得具有统计代表性的结果。探头半径应至少比材料内部不均匀尺度的线性尺寸大一个数量级。若样品不均匀性较大而探头太小，测量结果将仅反映探头附近局部区域的特性，无法代表整体材料性能。

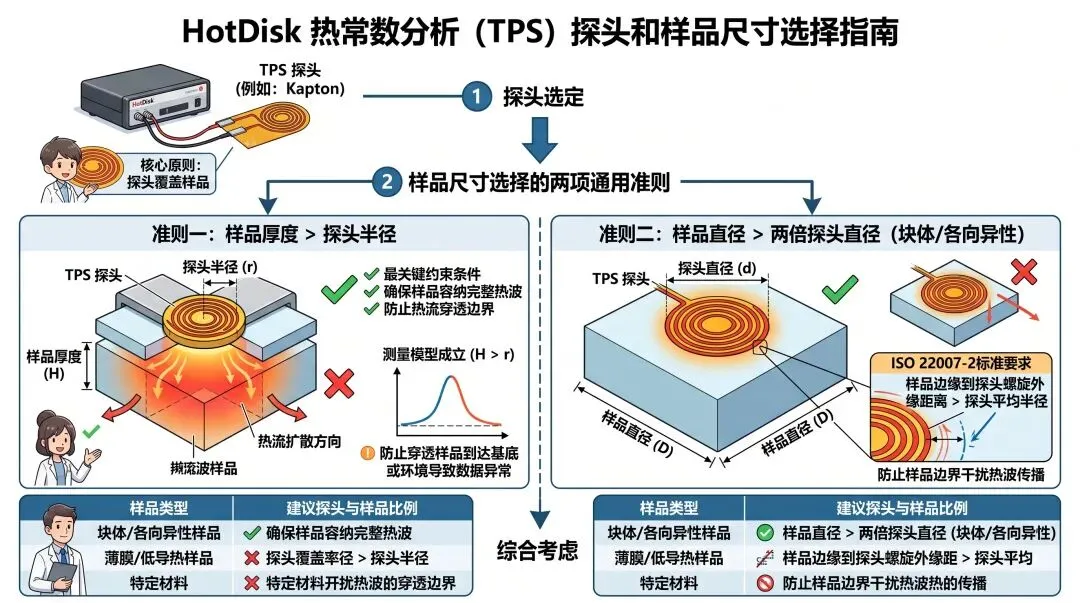

二、样品尺寸：遵循两项通用准则

探头选定后，样品尺寸应满足以下基本要求以确保测量模型成立：

准则一：样品厚度 ＞ 探头半径

样品在热流传播方向上的最小尺寸（通常是厚度）不应小于探头半径。这是最关键的约束条件，原因在于：TPS测量中热量同时向探头两侧的样品中扩散，若样品厚度不足以容纳完整的热波传播，热流将穿透样品到达基底或环境，导致数据异常。

准则二：样品直径 ＞ 两倍探头直径

对于块体和各向异性测量模式，样品直径应不小于探头直径的2.5倍。ISO 22007-2标准进一步要求，样品边缘到探头螺旋外缘的距离应大于探头的平均半径，以确保样品边界不对热波传播产生干扰。

* 综合上述两项准则，不同规格探头对应的最小样品尺寸要求如下：

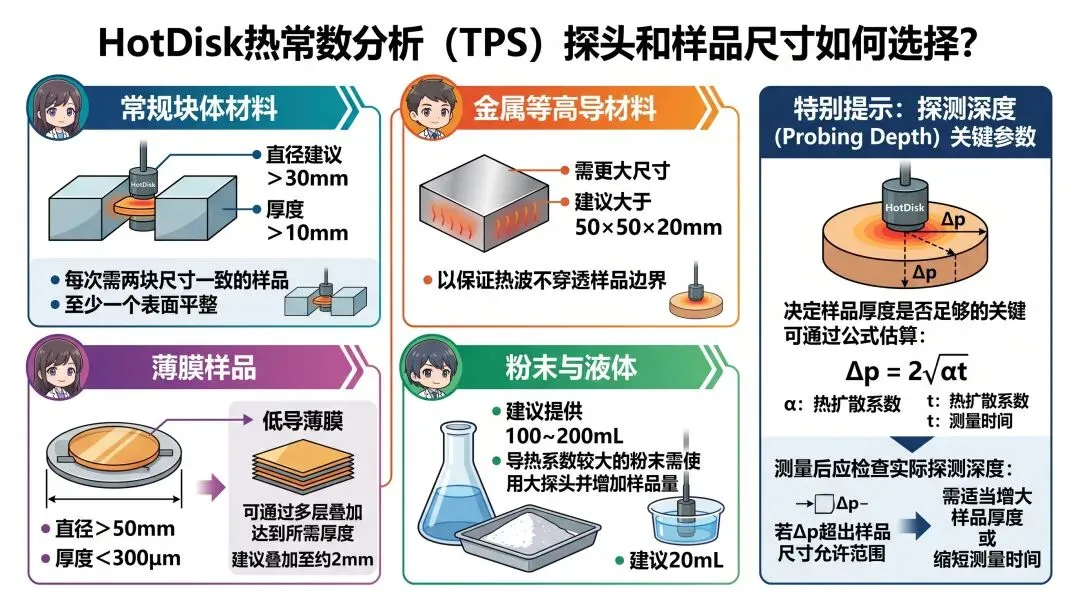

* 典型材料的制样参考：

• 常规块体材料：直径建议＞30mm，厚度＞10mm，每次需两块尺寸一致的样品，至少一个表面平整；

• 金属等高导材料：需更大尺寸，建议大于50×50×20mm，以保证热波不穿透样品边界；

• 薄膜样品：直径＞50mm，厚度＜300μm；低导薄膜可通过多层叠加达到所需厚度，建议叠加至约2mm；

• 粉末与液体：粉末建议提供100～200mL，液体建议20mL，导热系数较大的粉末需使用大探头并增加样品量。

*特别提示：探测深度（Probing Depth）是决定样品厚度是否足够的关键参数，可通过公式 Δp = 2√(αt) 估算（α为热扩散系数，t为测量时间）。在首次测量后，应检查实际探测深度是否在样品尺寸允许范围内，如不满足需适当增大样品厚度或缩短测量时间。

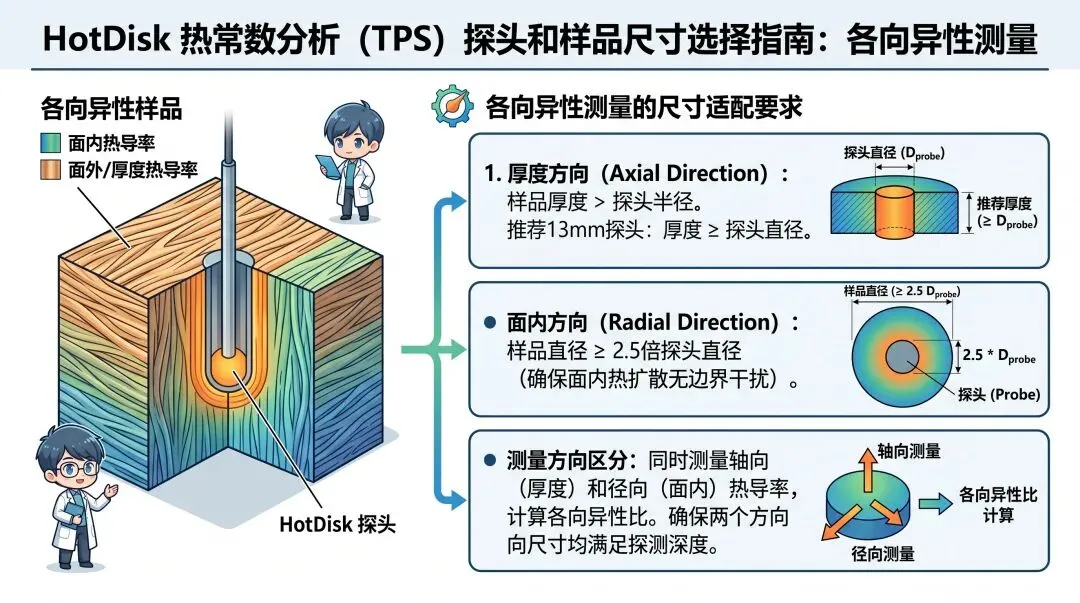

三、各向异性测量：额外的尺寸适配要求

各向异性材料（如复合材料、层压板、纤维增强材料等）的TPS测量需要同时获取面内和面外两个方向的热导率，对样品尺寸有更严格的要求：

• 厚度方向：样品厚度仍需满足＞探头半径的基本条件。对于采用各向异性模块的测量，推荐使用直径13mm的探头，样品厚度应不小于探头直径；

• 面内方向：样品在面内的尺寸需足够大，以确保面内热扩散不会受到边界的干扰。各向异性模式下，样品直径同样应满足≥2.5倍探头直径的要求；

• 测量方向区分：各向异性模块可分别测量轴向（厚度方向）和径向（面内方向）的热导率，进而计算各向异性比。样品需保证两个方向上的尺寸均满足探测深度的要求。

* 总结

HotDisk TPS探头和样品尺寸的选择可归纳为“三个匹配”：

① 探头匹配材料特性

根据热扩散系数和预估导热系数选择探头半径，高扩散系数、高导热材料需选用大半径探头；

② 样品匹配探头规格

样品厚度＞探头半径、直径＞2倍探头直径（各向异性模式建议≥2.5倍），确保热波在样品内部完整传播；

③ 探测体积匹配材料均匀性

对于非均质材料，探头探测体积需远大于材料内部不均匀尺度，以获得具有代表性的测量结果。

遵循以上原则，结合ISO 22007-2标准的规范要求，即可在测量精度和制样便利性之间取得最佳平衡。
