买数码管先别急着比亮度比价格。数码管分成直插和贴片两种封装，封装定错了，板子布线、贴片工艺、维修方式全得跟着改。我们做工业级数码管十六年，见过客户样品打好了才发现选了贴片却没上 SMT 产线，只能重做板子。今天把直插 DIP 和贴片 SMD 的差异、怎么看管脚、怎么定封装讲清楚，让你下单前把数码管封装定准，后面少返工。
前阵子有个做温控器的客户来问。样机外壳开好了，数码管位开的是直插孔，可客户后段想走自动化贴片，直插数码管没法过 SMT 贴片机，只能手工插。手工插的数码管引脚容易虚焊，整机一致性差。我们建议他换成贴片数码管，重开钢网走 SMT，数码管一次贴好，良率上来了。这个案子说明，数码管封装不是单个零件的事，它牵动的是整条产线和维修方式，下单前定错，后面全是返工。

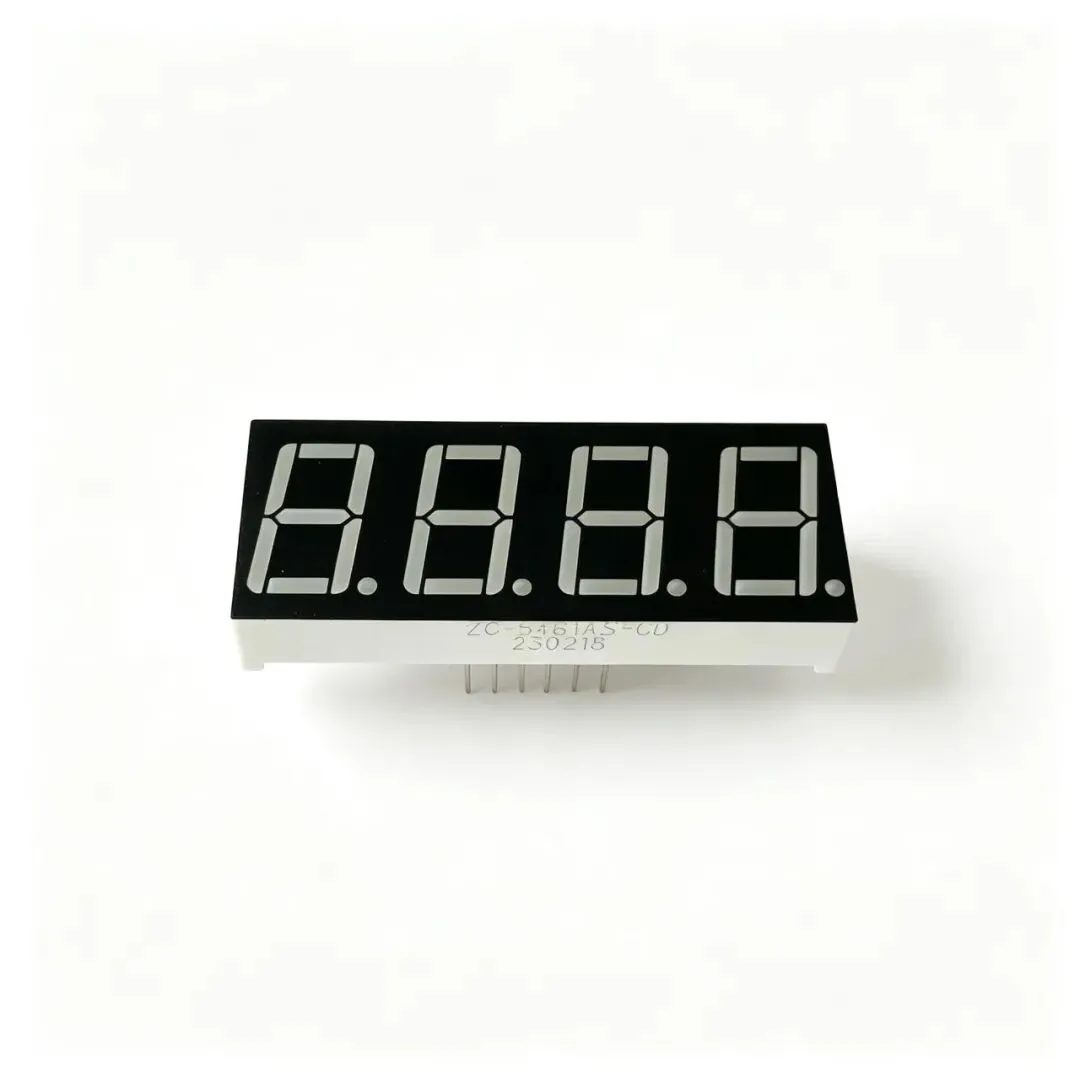

白底拍摄的四位数码管元件，直插引脚穿板焊接
不少采购觉得数码管只要尺寸对、颜色对就能用，封装直插贴片随便挑。其实封装是数码管的物理定义，决定了怎么上板、怎么焊接、怎么修。直插数码管引脚穿过 PCB，靠波峰焊或者手工插；贴片数码管平贴板面，靠 SMT 贴片机回流焊。把直插数码管塞进要贴片的产线，数码管就没法自动上板，只能返工。把封装当成后期可调的参数，是现场常见的坑。
七段数码管要显示数字，靠 abcdefg 七段加小数点逐段点亮。两种封装的差别主要在五处。
▍上板方式不同，直插数码管引脚穿板焊接，贴片数码管平贴板面回流焊，这是数码管封装的根。
▍占用空间不同，直插数码管要板子两面走线，贴片数码管只占一面，数码管背面能布其他料，板子能做小。
▍管脚密度不同，同尺寸下贴片数码管引脚更密，四位数码管做贴片能更薄，数码管整体高度压得低。
▍维修方式不同，直插数码管拆换方便，贴片数码管要用热风枪，数码管一旦坏在密脚位，维修人工高。
▍产线匹配不同，有 SMT 贴片机的工厂走贴片数码管省人工，小批量手工插的选直插数码管更灵活。
把这几条弄明白，你拿到一颗数码管，先看板子是走插还是走贴，再定封装，数码管才能顺顺上板。

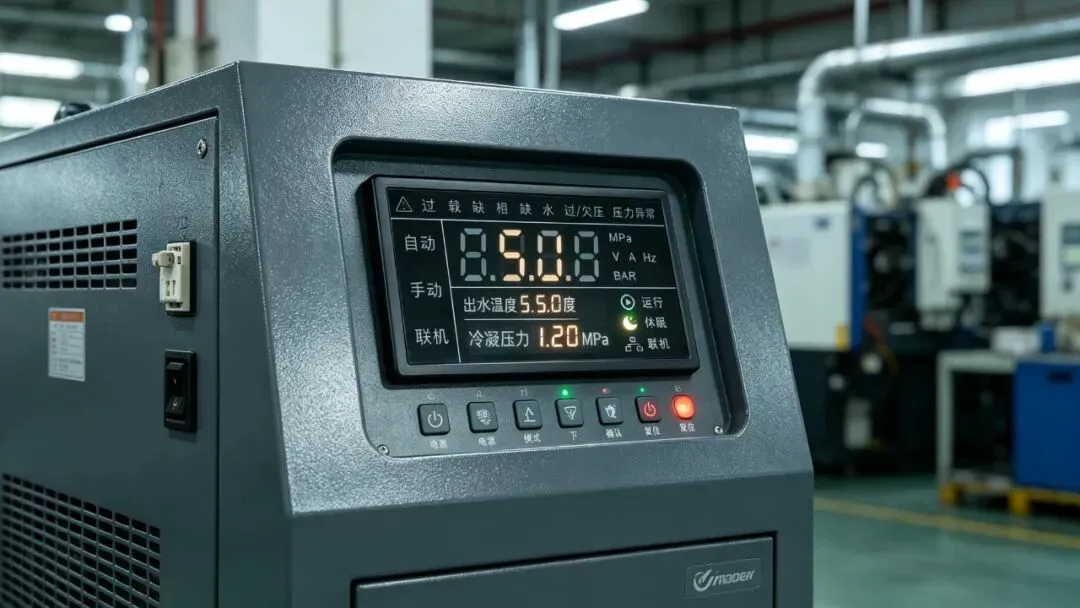

工业冷水机面板上的数显屏，数码管嵌在设备面板里
定好数码管封装，还有两件事要落地。一件是尺寸，数码管从零点二五英寸到一点八英寸都有，直插位数多做得大，贴片四位数码管能做到很薄，选数码管前量好外壳开孔和板厚，别凭记忆定。另一件是管脚定义，同封装同尺寸数码管不同厂家的引脚排列可能不一样，买数码管前一定要拿引脚图核对，别凭印象焊。一颗数码管引脚焊反，整块板子都白做。
静态驱动的少位数码管，直插贴片都能做，数码管位数少、板子空间松的，直插更省事，维修也快。动态扫描的多位数显屏，贴片数码管高度低、占面小，走 SMT 贴片机批量一致性好，数码管整屏亮度更匀。做家电面板的，选数码管封装时得把产线有没有 SMT 一起考虑，别孤立看数码管本身。我们给客户出样品时，会把数码管对应的封装建议写进资料，免得客户自己踩坑。

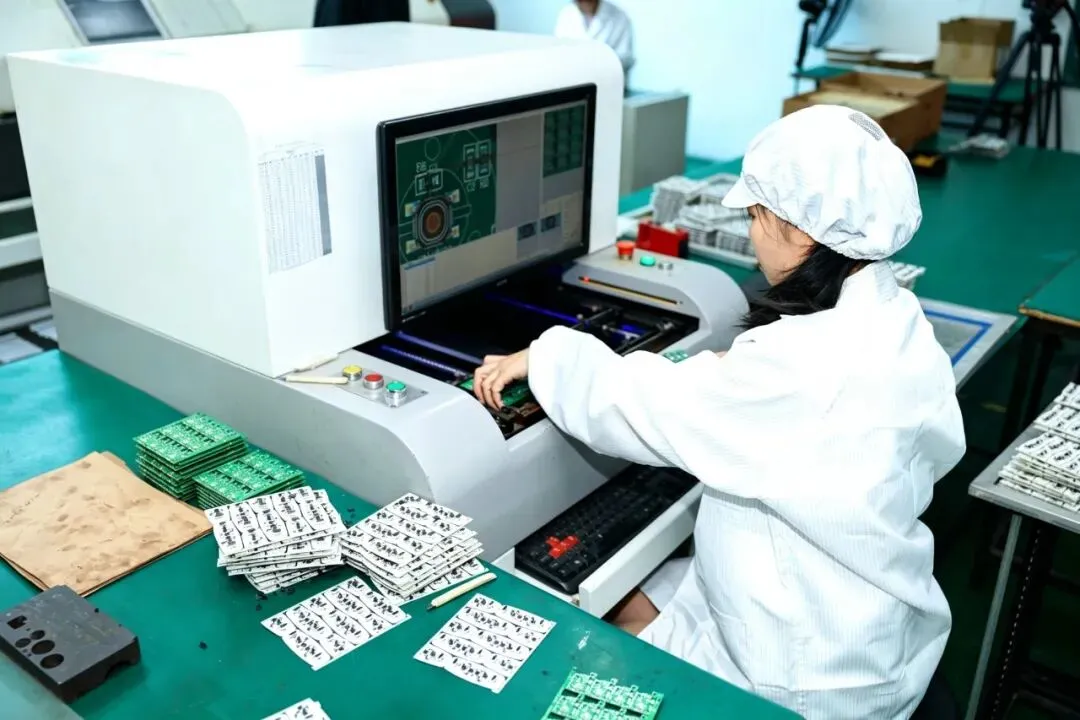

贴片车间里的数码管电路板检测工位
洲创实业二零一零年建厂，东莞塘厦，十六年只做数码管这一件事。我们通过 ISO 9001 与 ISO 14001 体系认证，高新技术企业。月产能八百万只，从直插到贴片、从一位到八位都能开模定制。我们的 188数码管 系列覆盖常规尺寸，大货和样品同线同标。作为 LED数码管厂家，我们出每一批数码管都带引脚图和封装标记，出厂前做上电逐段点亮测试，你拿到的数码管封装清清楚楚，上板就能亮，不用来回试。
问：小批量试产选直插还是贴片数码管。
答：没有 SMT 贴片机的小批量选直插数码管，插好就焊，灵活省事；有贴片线的直接走贴片数码管，一致性更好。
问：贴片数码管引脚太密怕焊不好。
答：走 SMT 贴片机回流焊就行，别手工焊，数码管密脚位手工焊良率低，工厂打样也建议上机。
问：外壳已经开直插孔还能换贴片数码管吗。
答：得重开钢网和板子，所以下单前一定和四位数码管生产厂家确认封装，板子定了再改成本高。
数码管是个小零件，可数码管封装选错，整条产线跟着返工。把直插贴片的差异、尺寸和管脚弄明白，找对四位数码管生产厂家，数码管上板就顺，省下的改板时间和怨气，比省那几分钱单价值钱得多。
