ANSYS网格划分:结构化和非结构化怎么选

更新时间 2026-10-02 09:02:55

ANSYS网格划分:结构化和非结构化怎么选

同一个零件，结构化网格算出来应力100MPa，非结构化自动网格算出来130MPa。哪个对？都对——区别在你有没有在应力集中处加密。

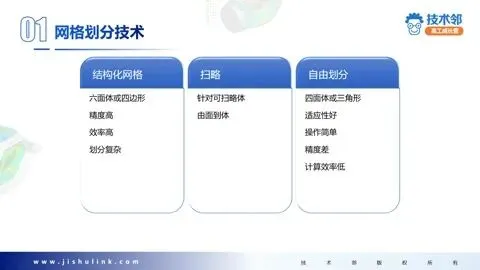

1. 三种网格技术

ANSYS里网格划分主要三种：自动划分（Automatic）、四面体（Tetrahedrons）、六面体（Hex Dominant）。自动划分就是软件帮你判断，适合新手但不好控制。

2. 四面体：快但要加密

四面体网格自动化程度高，复杂形状也能划。缺点是精度比六面体低，需要在应力集中处局部加密。一般零件用四面体+局部加密就够了。

3. 六面体：精度高但耗时

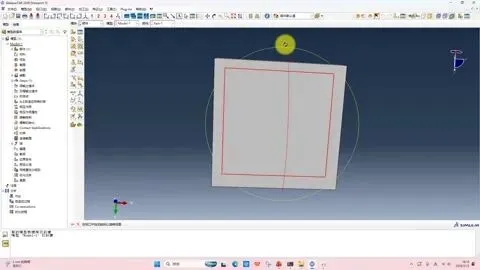

六面体网格同等精度下单元数少，计算快。但需要切分几何（Split），把复杂零件切成规则块再划映射网格。规则零件（长方体、圆柱体）用六面体，复杂铸件用四面体。

4. 网格无关性验证别省

画完网格先跑一遍，然后全局加密1.5倍再跑。关键结果（最大应力）变化小于5%才算收敛。不做网格无关性验证，结果自己都不自信。

小结

ANSYS网格4个要点：自动/四面体/六面体三种技术、四面体快但要加密局部、六面体精度高但要切分几何、必须做网格无关性验证。
