前段时间，我们对铭凡 DEG1 OCuLink 显卡坞进行了开箱介绍，详细介绍了铭凡 DEG1 显卡坞的外观、接口和内部设计。它采用 OCuLink 接口，走 PCIe 4.0 x4 通道，带宽最高 64Gbps，并内置信号增强模块，支持 ATX 与 SFX 两种电源规格，售价 459 元。从纸面参数来看是一套性价比较高的外接显卡方案。
但参数归参数，实际能发挥出显卡多少性能，才是真正关心的问题。本篇文章，我们就把 DEG1 接到天钡 GEM12 Pro 迷你主机（AMD 锐龙 7 8845HS）上，分别搭配 RTX 3070 和 RTX 5080 两张显卡，进行 3DMark 基准跑分与多款游戏的实测。同时我们也在台式机平台（Intel i7-14700K）上直插同一张显卡作为对比，借此观察 OCuLink 接口在不同性能级别显卡下的带宽瓶颈与实际损耗，但考虑到台式机平台处理器性能明显更强，实际 OCuLink 通道本身的损耗会比数值更小。
接下来，我们就从安装过程开始，进入实测环节。
产品实测
安装流程

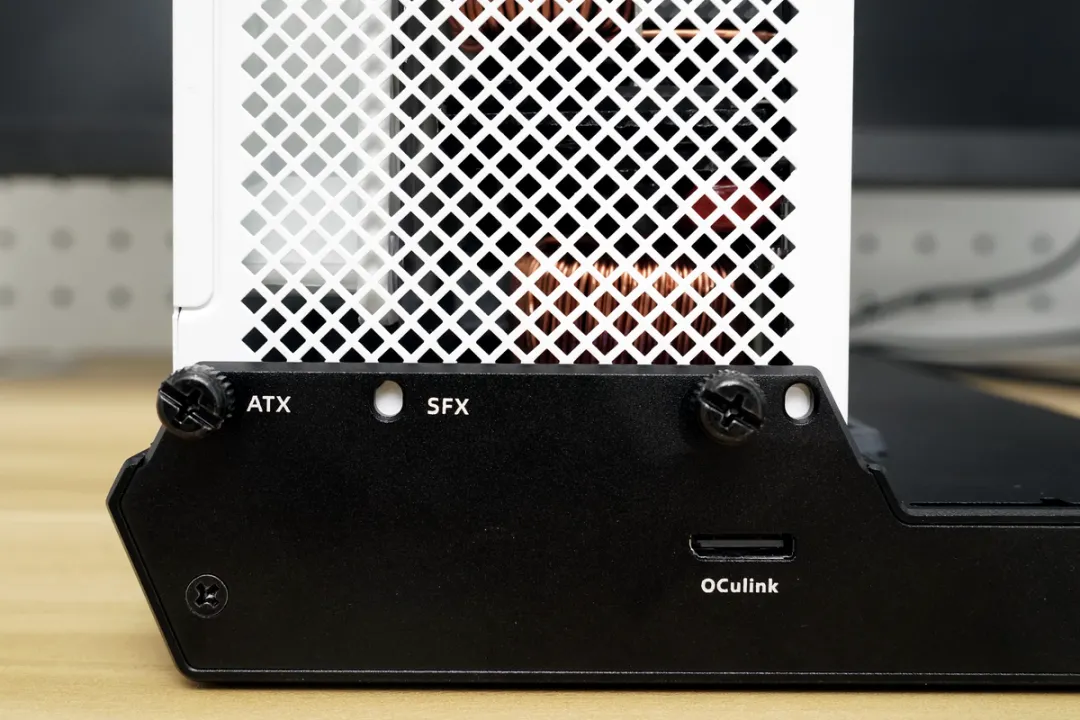

铭凡 DEG1 同时支持 ATX 与 SFX 两种规格的电源，显卡坞也分别标注了对应的安装孔位。安装时只需根据自身的电源型号，本次使用的电源为鑫谷 DM-1000G 冰山版，将电源放入对应孔位，再使用显卡坞附带的螺丝拧紧固定即可。

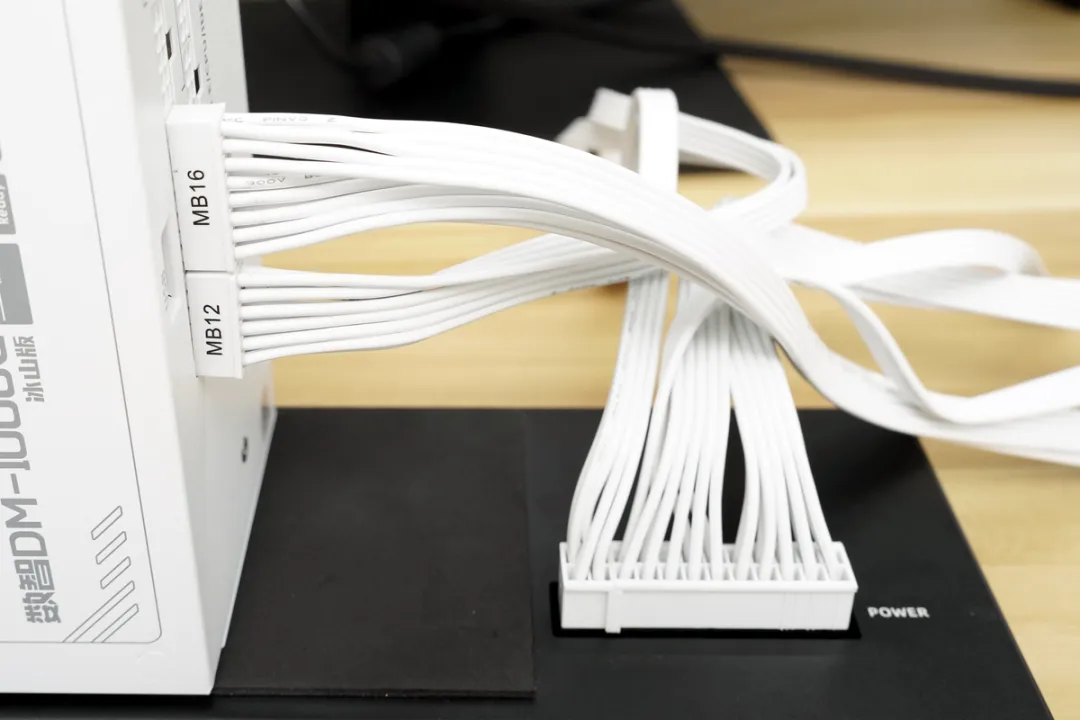

电源固定完成后，将电源引出的 24Pin 主板供电线接入显卡坞的 ATX 24Pin 接口。插入时注意对准卡扣方向，缓慢平稳地推入，确保接头完全到位、卡扣锁紧即可。

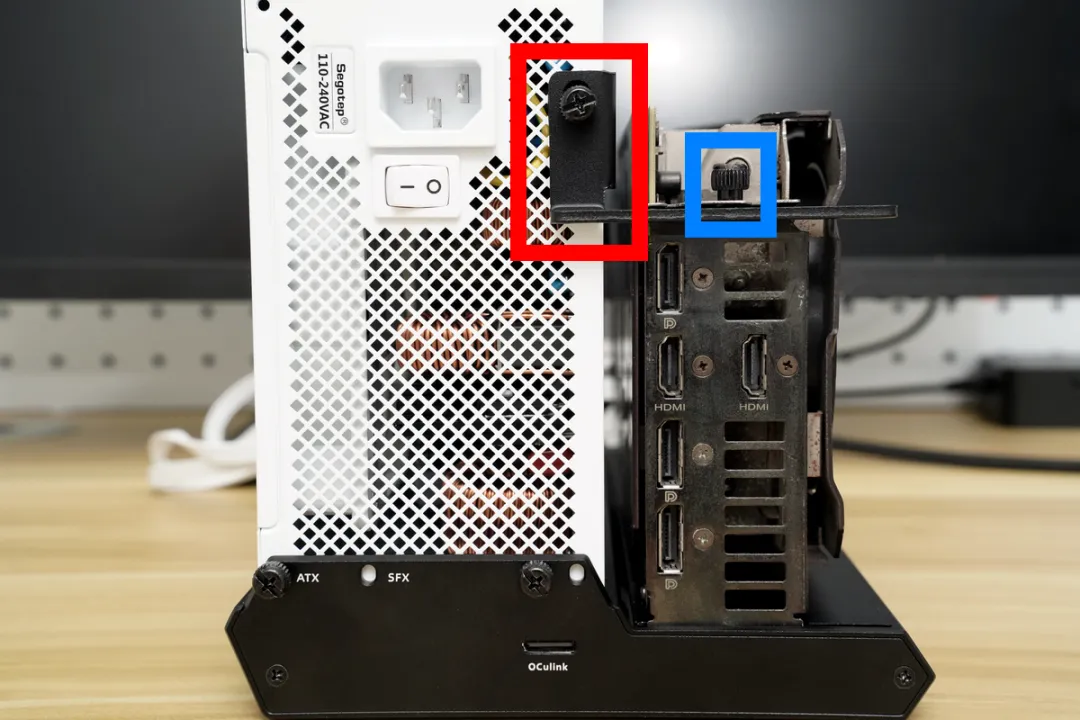

先用螺丝刀安装好显卡固定支架（图中红色框为支架固定螺孔），之后将显卡金手指对准显卡坞的 PCIe x16 插槽，保持卡身水平、均匀缓慢插入，直到金手指完全没入插槽、显卡挡片贴合支架，过程中切忌蛮力硬插。安装完成后，拧紧显卡挡片处的锁紧螺丝（图中蓝色框），确保显卡稳固不晃动。

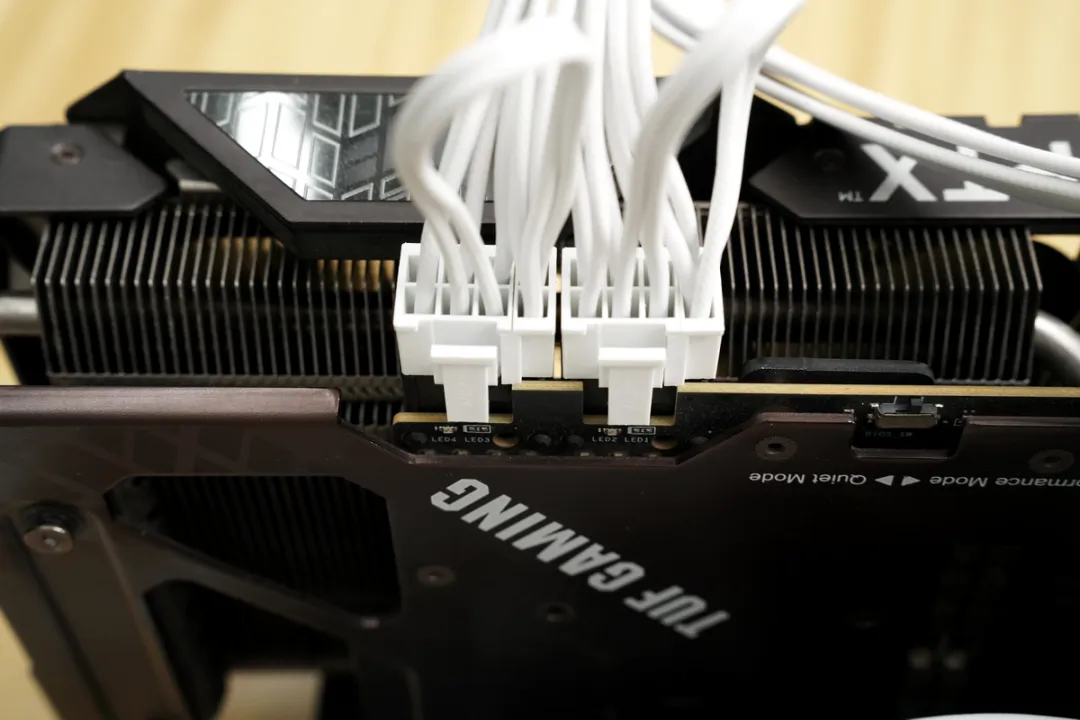

最后连接显卡供电线。使用 16Pin 转双 PCI-E 8Pin（6+2）供电线，将两个 8Pin 接头分别对准显卡顶部的供电接口，平稳插到底，确保接头完全咬合、无松动即可。

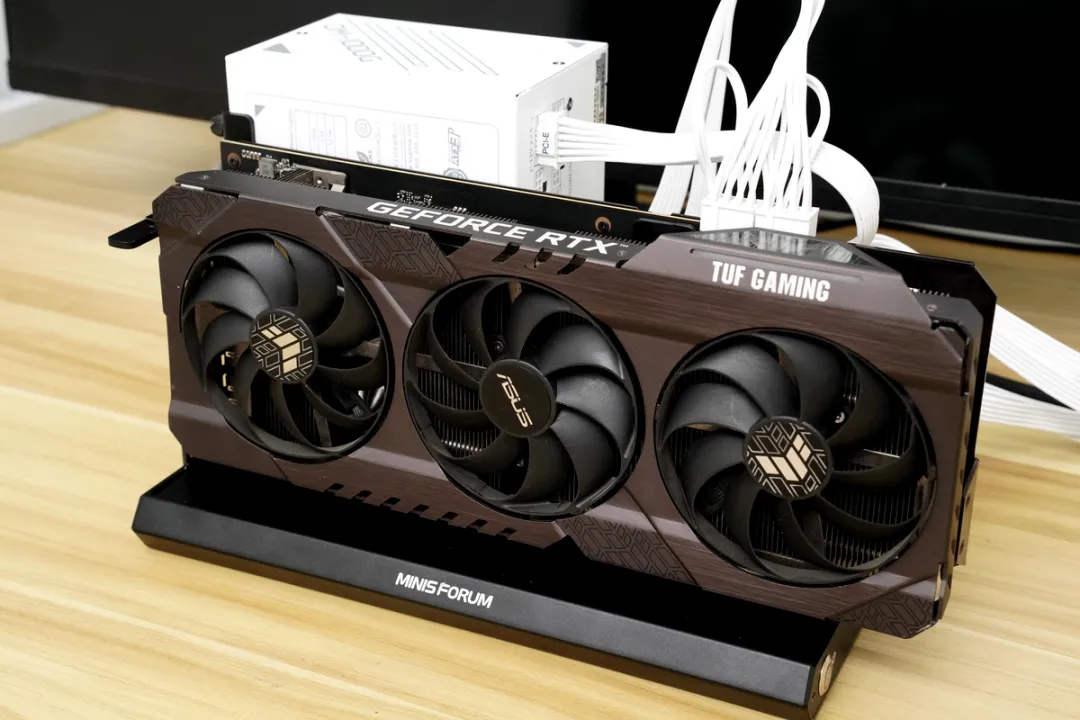

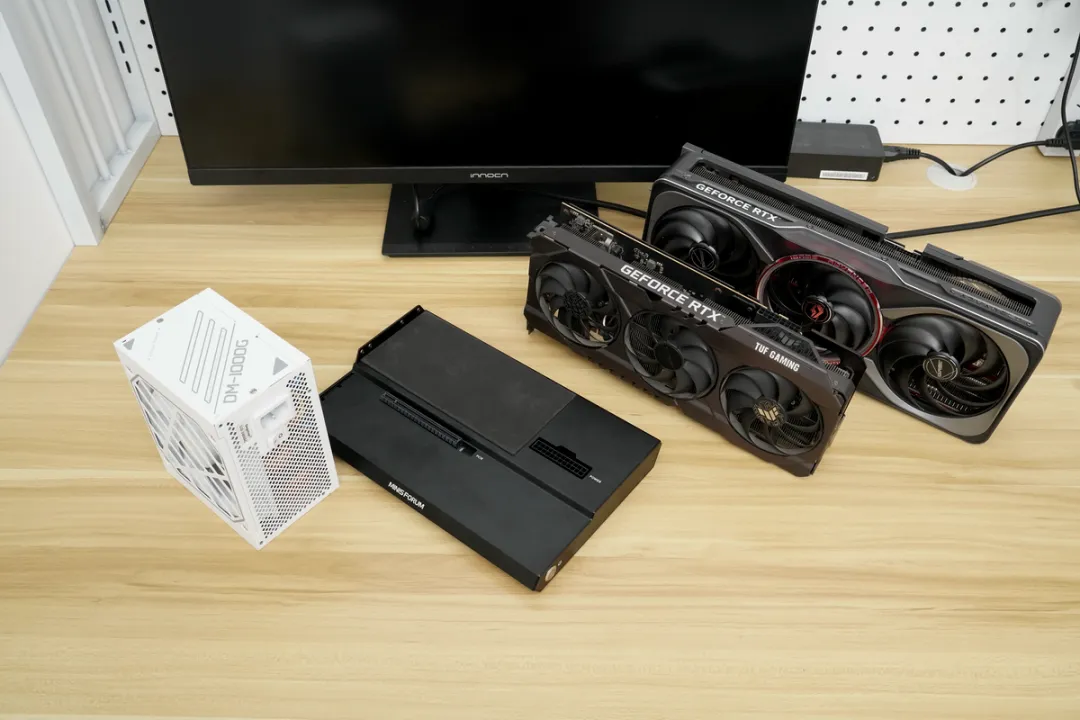

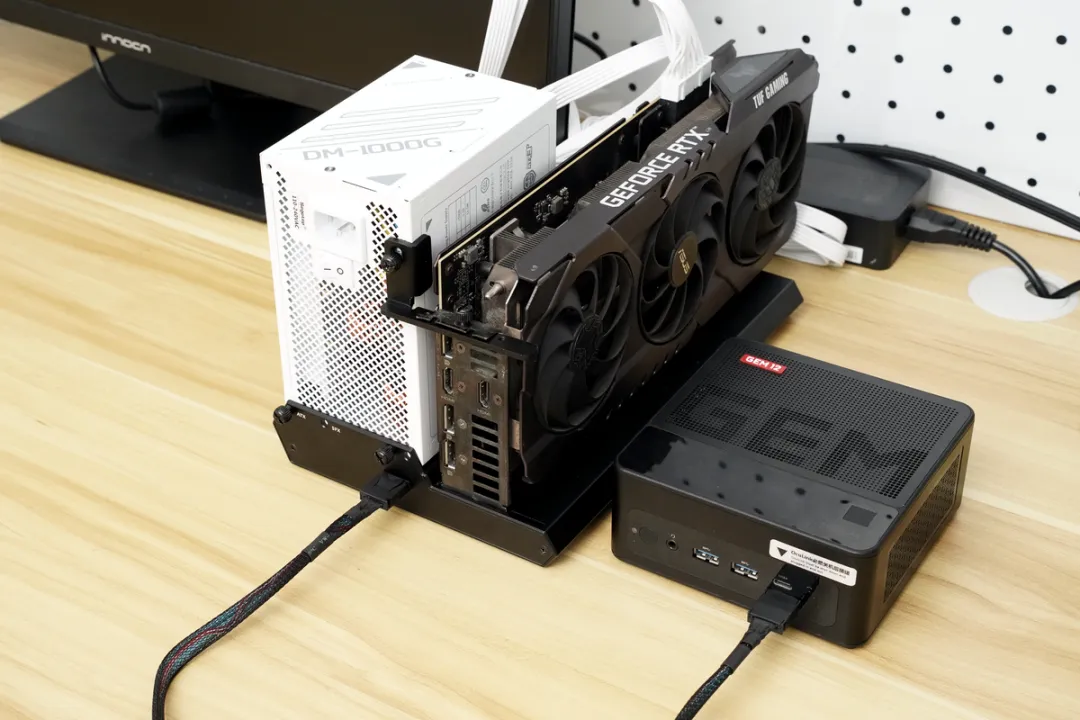

至此，电源与显卡均已固定到位，整套铭凡 DEG1 显卡坞装配完成。显卡稳固地装在显卡坞上，一台外接显卡扩展平台就搭建完成了。

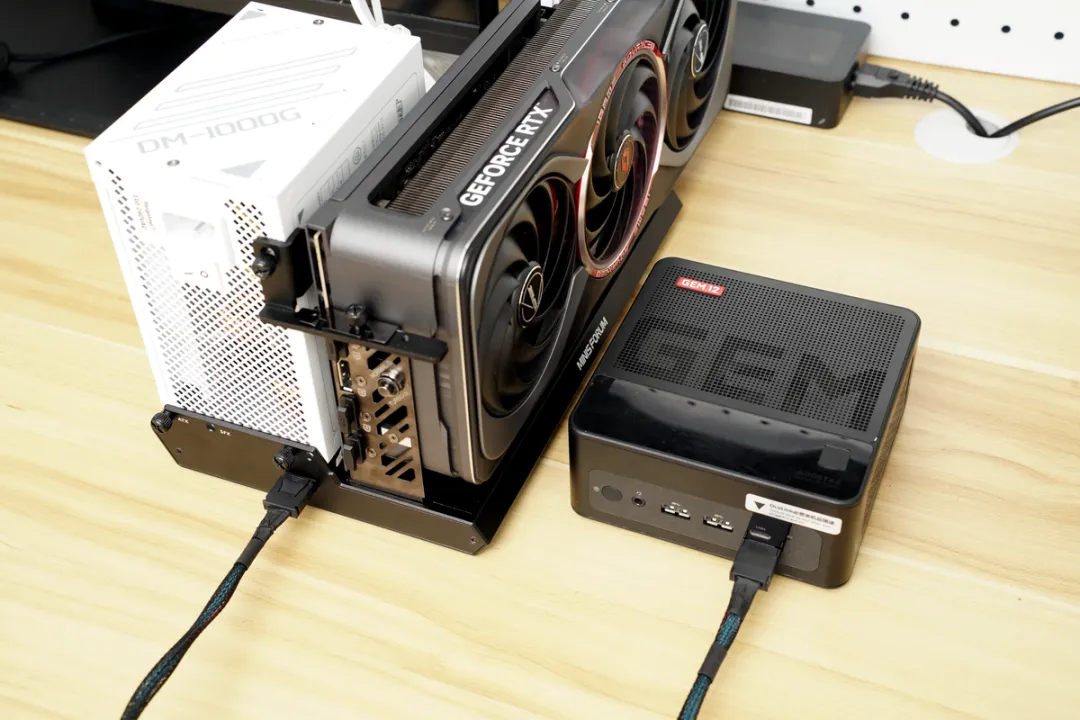

使用 OCuLink 数据线分别接入显卡坞和迷你主机的 OCuLink 接口，两端都要插紧。需要强调的是，OCuLink 接口不支持热插拔，拔插操作必须在完全断电的状态下进行。本次测试使用的迷你主机为天钡 GEM12 Pro，全部连接完成后，接上电源线与视频线开机即可进入系统。
测试平台硬件介绍：
台式机平台：
CPU：i7-14700K
主板：MSI MPG Z790 CARBON MAX WIFI II
内存：G.SKILL DDR5 6800 32GB(16Gx2)
显卡：华硕 TUF GAMING RTX 3070 8G/七彩虹 RTX 5080 Advanced OC 16G
硬盘：ZHITAI TiPro9000 2TB（PCIe5.0）
机箱：Huntkey MVP Destiny
电源：Huntkey MVP P1000
散热器：DEEPCOOL LT360 ARGB
操作系统：Windows 11 25H2
OCuLink 显卡坞平台：
主机：天钡 GEM12 PRO
显卡坞：铭凡 DEG1
CPU：Ryzen7 8845HS
内存：英睿达 DDR5 5600 16GB、金百达 DDR5 5600 16GB
显卡：华硕 TUF GAMING RTX 3070 8G/七彩虹 RTX 5080 Advanced OC 16G
硬盘：三星 970 EVO 256GB、Crucial P3 Plus 1TB
电源：鑫谷 DM-1000G 冰山版
操作系统：Windows 10 22H2
RTX 3070

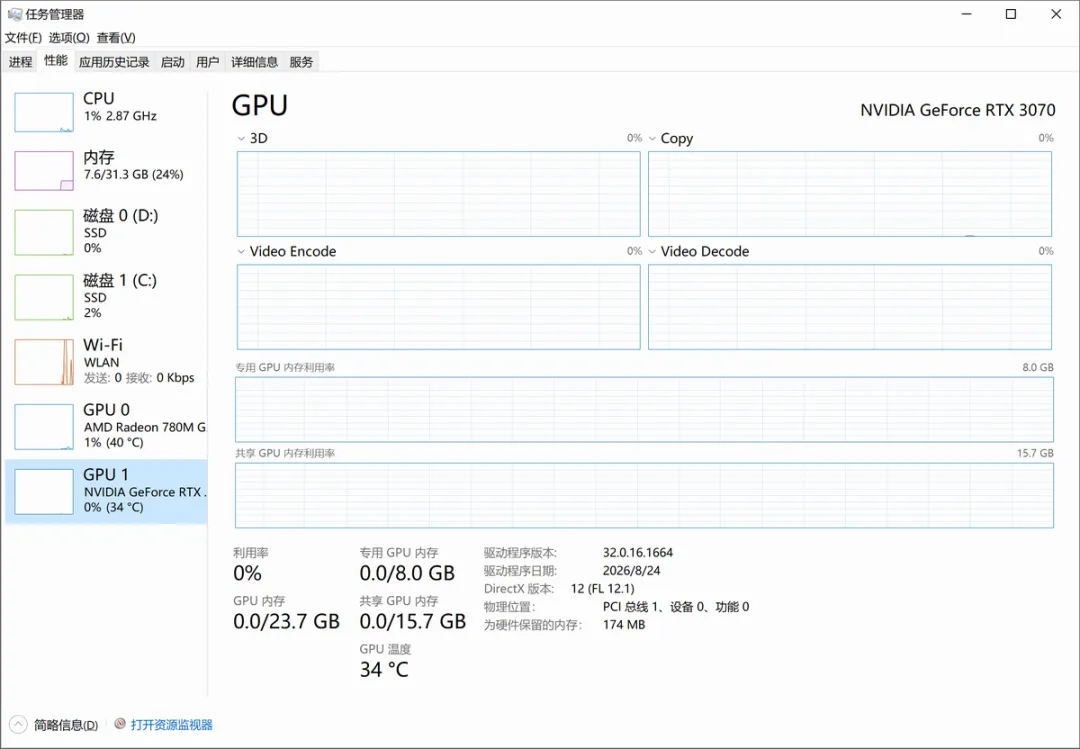

进入系统后，打开任务管理器的性能页面，可以清楚看到系统已成功识别到外接的 NVIDIA GeForce RTX 3070 显卡，显存 8GB，当前温度 34℃。
3DMARK
3DMark 是一款业界常用的显卡与整机图形性能基准测试软件，通过多段预设的实时渲染场景对显卡施加负载，最终给出可横向比较的分数，并按图形接口、分辨率和负载强度划分了多个子项目。Time Spy 基于 DirectX 12 技术，以 2K（2560×1440）分辨率渲染，是衡量显卡性能的常用项目。

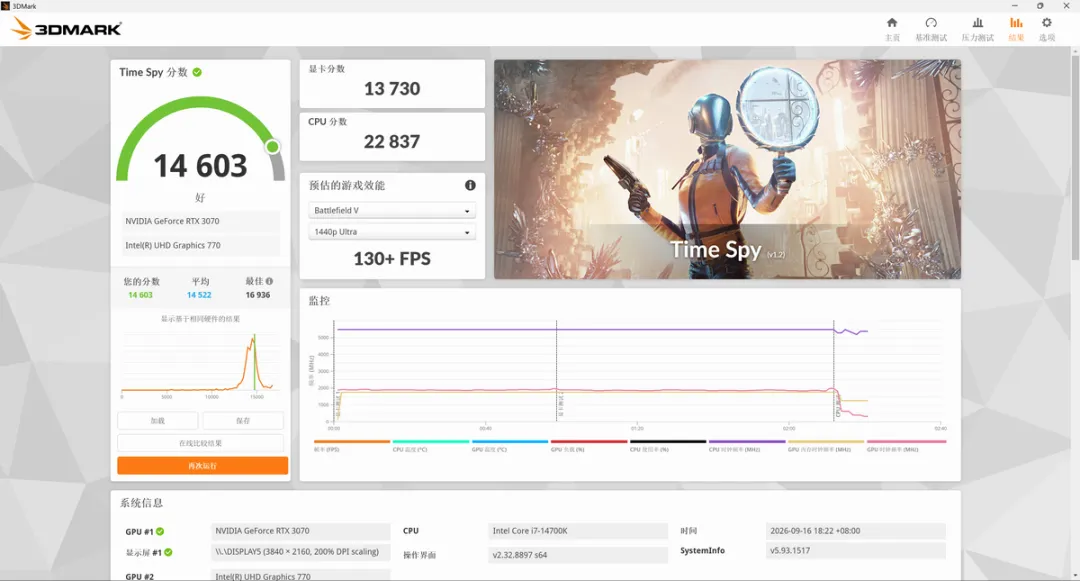

台式机平台直插 RTX 3070 时，Time Spy 总分取得 14603，其中显卡分 13730，CPU 分 22837。

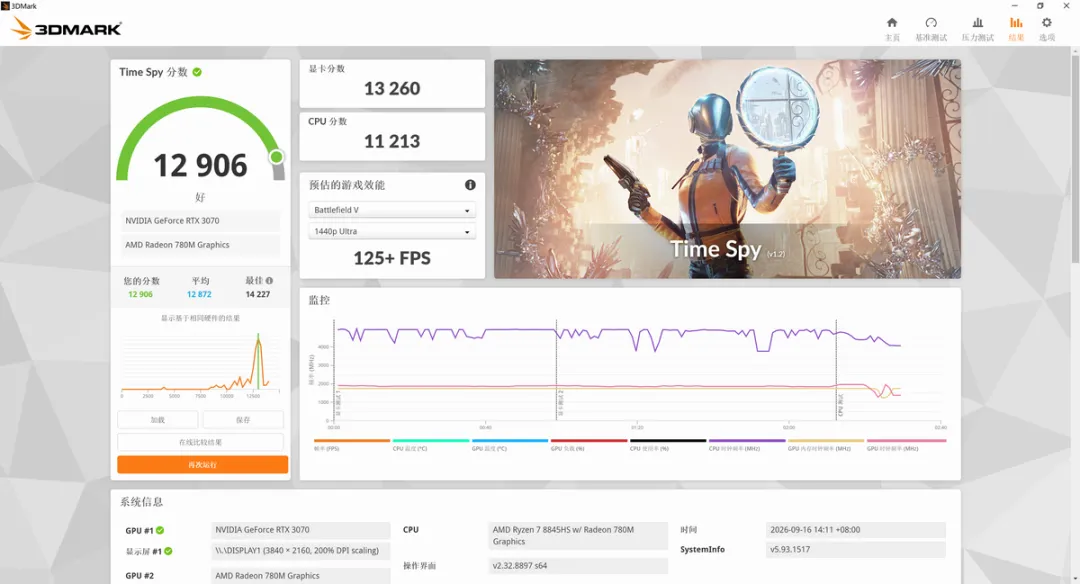

在铭凡 DEG1 OCuLink 外接 RTX 3070 的状态下，Time Spy 总分 12906，其中显卡分 13260，CPU 分 11213。与台式机直插相比，显卡分仅相差约 3.4%，总分差距主要来自两侧处理器性能差异。对于 RTX 3070 这一级别的显卡，铭凡 DEG1 经 OCuLink 外接带来的损耗几乎可以忽略不计。
Time Spy Extreme 同样基于 DirectX 12，但渲染分辨率提升到 4K（3840×2160），对显卡性能和显存的压力更重。
台式机平台直插 RTX 3070 时，Time Spy Extreme 总分 7122，其中显卡分 6695，CPU 分 11168。

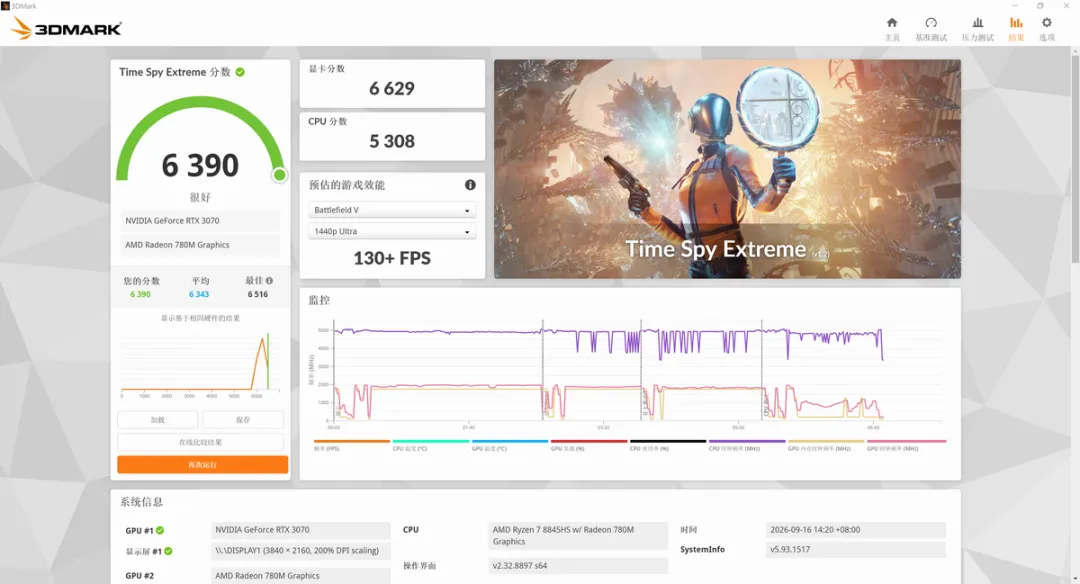

在铭凡 DEG1 OCuLink 外接 RTX 3070 的状态下，总分 6390，其中显卡分 6629，CPU 分 5308。与台式机直插相比，显卡分仅相差约 1%。

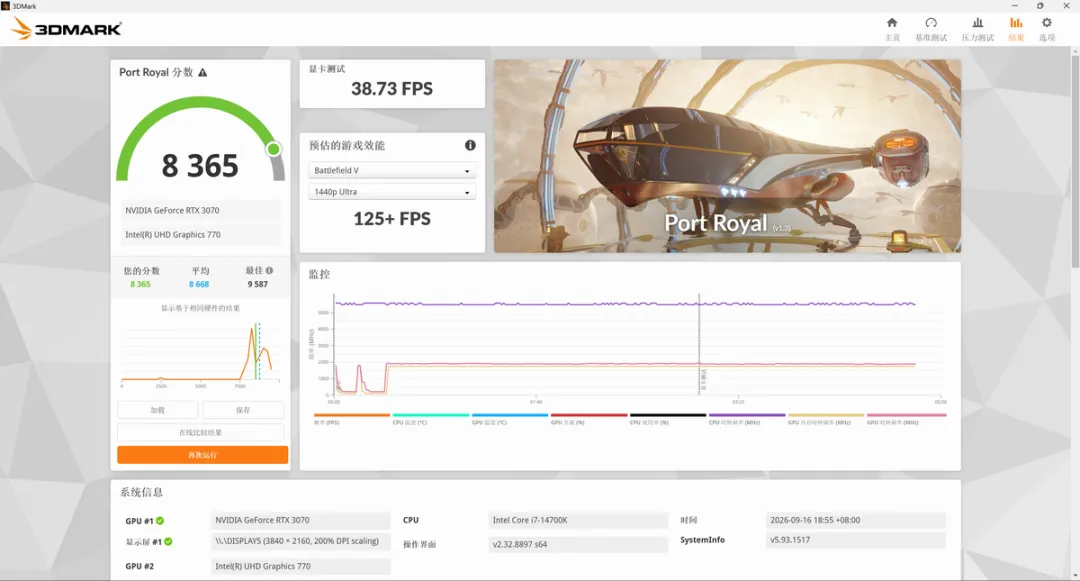

Port Royal 是 3DMark 专门的实时光线追踪基准测试，用于衡量显卡的硬件光追性能。台式机平台直插 RTX 3070 时，Port Royal 总分 8365，显卡测试平均帧率 38.73 FPS。

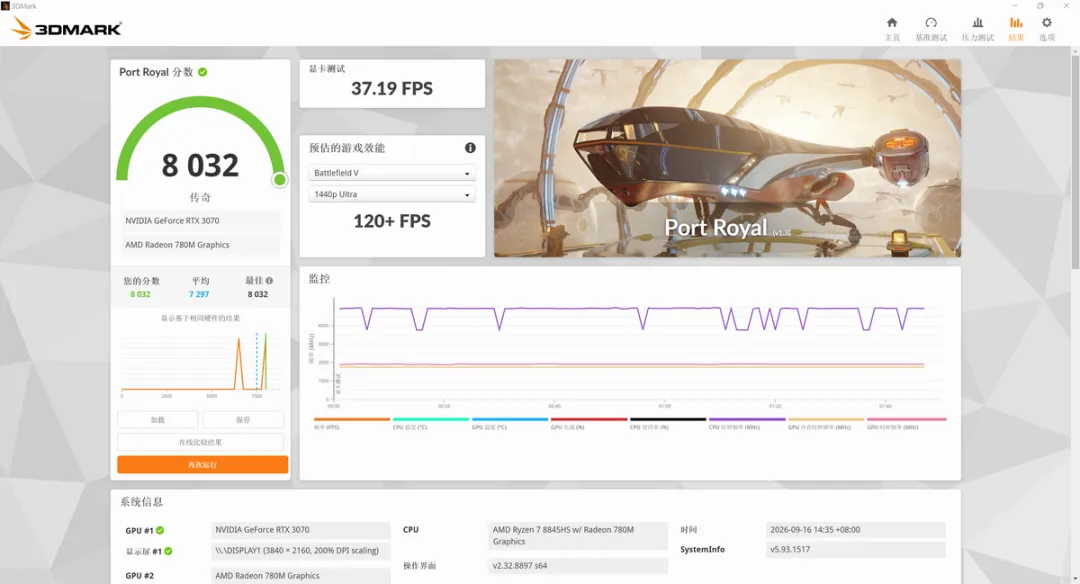

在铭凡 DEG1 OCuLink 外接 RTX 3070 的状态下，总分 8032，显卡测试平均帧率 37.19 FPS。与台式机直插相比，总分和帧率均相差约 4%，光追场景下 OCuLink 外接的损耗同样很小。

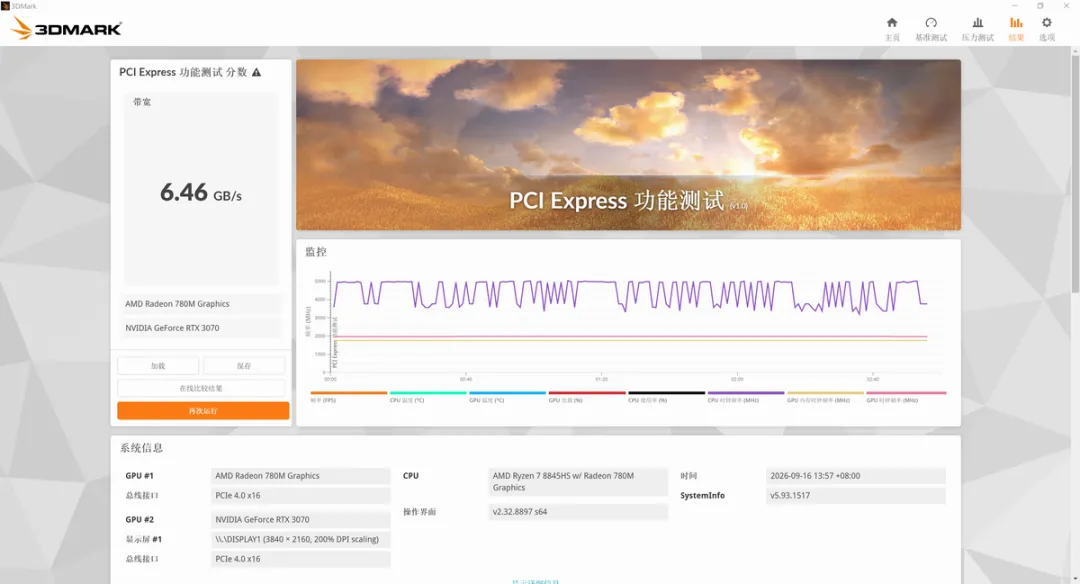

最后是 3DMark 的 PCI Express 功能测试，用于衡量显卡与主机之间的实际总线带宽。在铭凡 DEG1 通过 OCuLink 连接 RTX 3070 的状态下，实测带宽为 6.46GB/s。作为参考，目前 PCIe 4.0 x4 在实际应用中的最高速率约为 7.4GB/s，本次测得的 6.46GB/s 已达到实际最高水平的近九成，说明 OCuLink 链路工作正常，能够为外接显卡提供充足的数据传输通道。

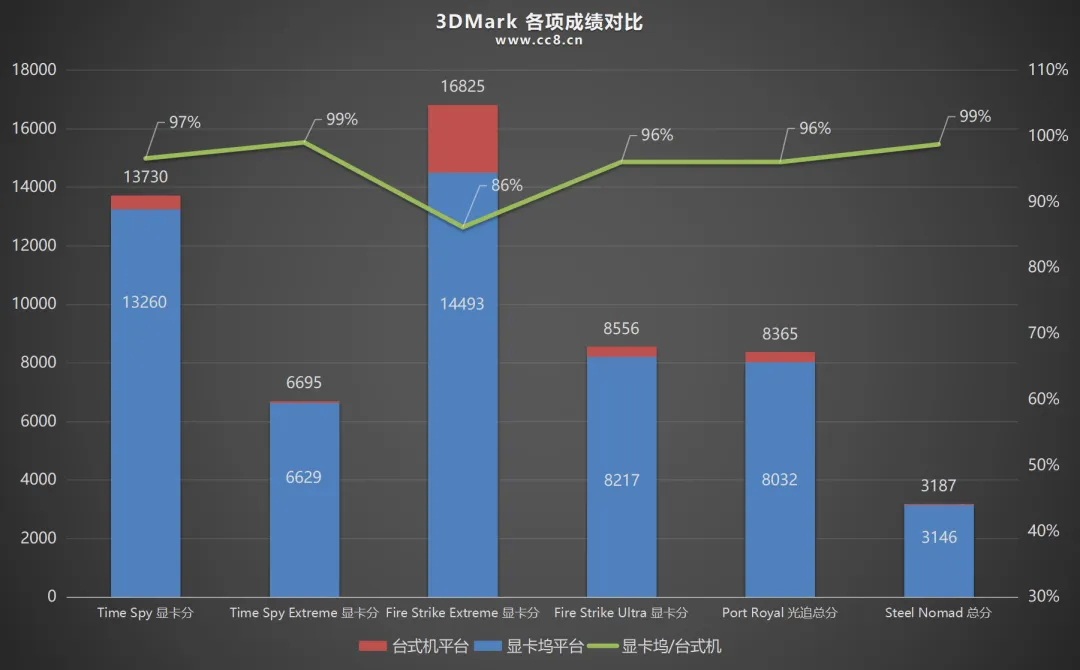

为了方便大家直观对比，我们把 3DMark 各项成绩整理成了上面这张柱状图。除了前面提到的 Time Spy、Time Spy Extreme 和 Port Royal，图中还额外包含了 Fire Strike Extreme、Fire Strike Ultra 以及 Steel Nomad 三项测试的成绩。
游戏实测
基准测试到此结束，接下来进入游戏实测环节。需要说明的是，台式机平台使用的是 i7-14700K 处理器、DDR5 6800 32GB 双通道内存，显卡坞平台为移动版锐龙 7 8845HS、DDR5 5600 32GB 双通道内存，两侧处理器性能差距明显。为了尽量避免 CPU 成为瓶颈，让显卡得到充分发挥，接下来的游戏测试统一采用 2K 分辨率、游戏内最高预设画质，把负载重点压在显卡上，使测得的帧率差距能更真实地反映 OCuLink 通道本身的损耗。
不过实际游戏中出现的帧率差距，同时包含了 OCuLink 通道损耗与平台配置差异两部分，由于台式机处理器性能更强，实际 OCuLink 单独造成的损耗会比数值看起来更小。
我们先使用《鬼武者》自带的性能测试工具进行测试，参数设置为 2K 分辨率（2560×1440）、预设极高画质、关闭光线追踪、DLSS 310.5.2（默认预设）、关闭帧生成。

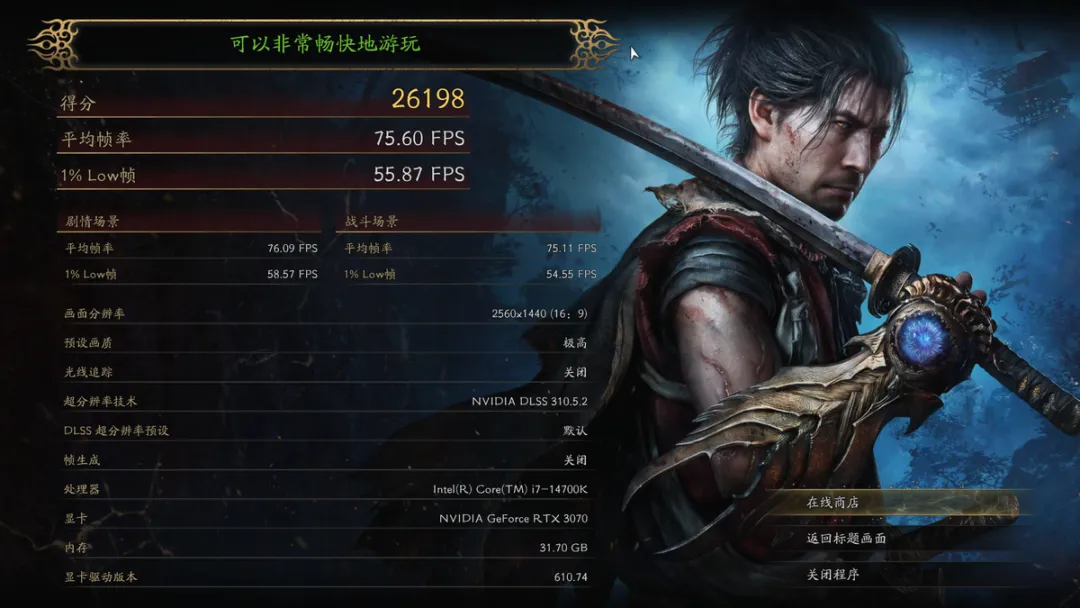

台式机平台直插 RTX 3070 时，测试得分 26198，平均帧率 75.60 FPS，1% Low 帧 55.87 FPS。其中剧情场景平均帧率 76.09 FPS，战斗场景平均帧率 75.11 FPS。
在铭凡 DEG1 OCuLink 外接 RTX 3070 的状态下，测试得分 23347，平均帧率 67.54 FPS，1% Low 帧 50.30 FPS。其中剧情场景平均帧率 68.75 FPS，战斗场景平均帧率 66.30 FPS。
与台式机直插相比，平均帧率下降约 11%，1% Low 下降约 10%，战斗场景差距略大一些约 12%。
接下来是《古墓丽影：暗影》，使用游戏自带的性能测试工具，设置为 2K 分辨率、预设最高画质，关闭光线追踪。

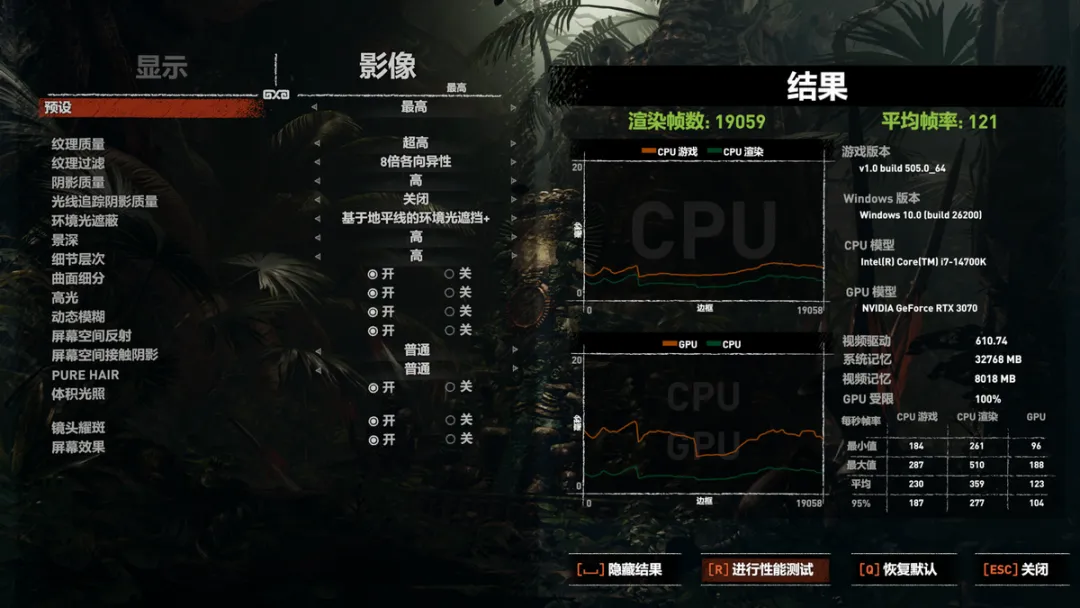

台式机平台直插 RTX 3070 时，渲染帧数 19059，平均帧率 121 FPS，GPU 受限比例 100%，显卡已经完全吃满，瓶颈落在显卡上。

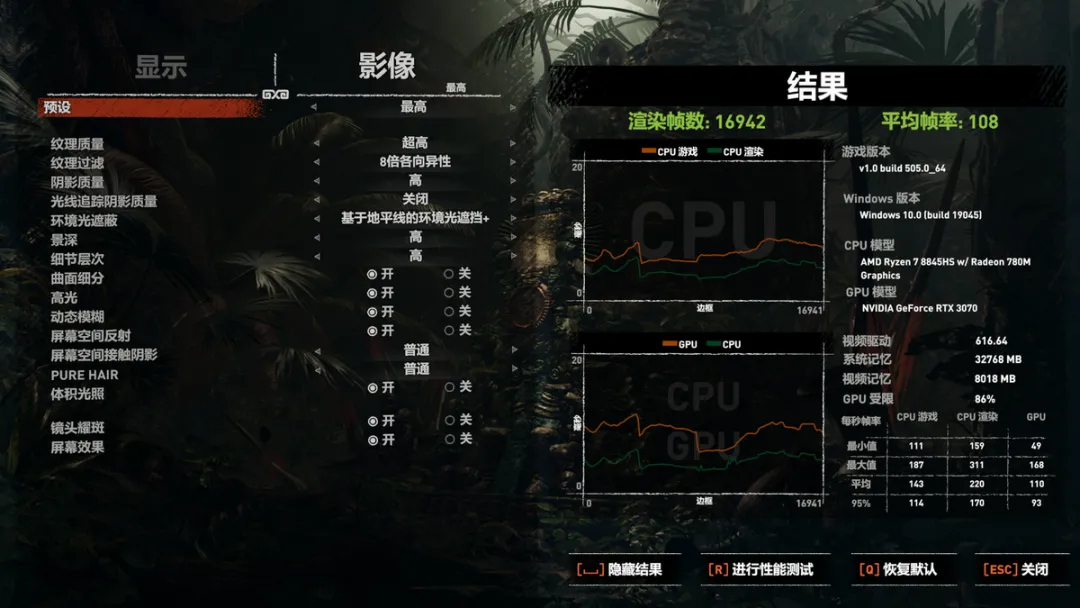

在铭凡 DEG1 OCuLink 外接 RTX 3070 的状态下，渲染帧数 16942，平均帧率 108 FPS。与台式机直插相比，平均帧率下降约 11%，GPU 受限比例下降到 86%，CPU 略微限制了显卡发挥。
接下来是《黑神话：悟空》自带的性能测试工具，设置为 2K 分辨率（2560×1440）、预设影视级画质、超采样清晰度 50、关闭光线追踪，超分辨率采样为 DLSS、关闭帧生成，运行在 DX12 模式。

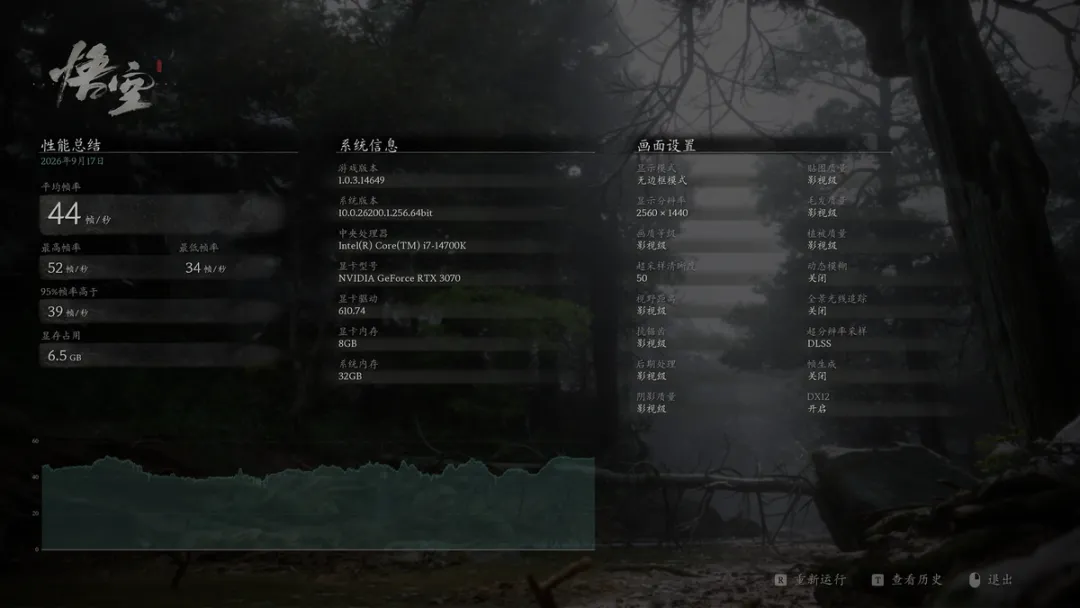

台式机平台直插 RTX 3070 时，测试结果为平均帧率 44 FPS，最高帧率 52 FPS，最低帧率 34 FPS，95% 场景帧率高于 39 FPS，显存占用 6.5GB。

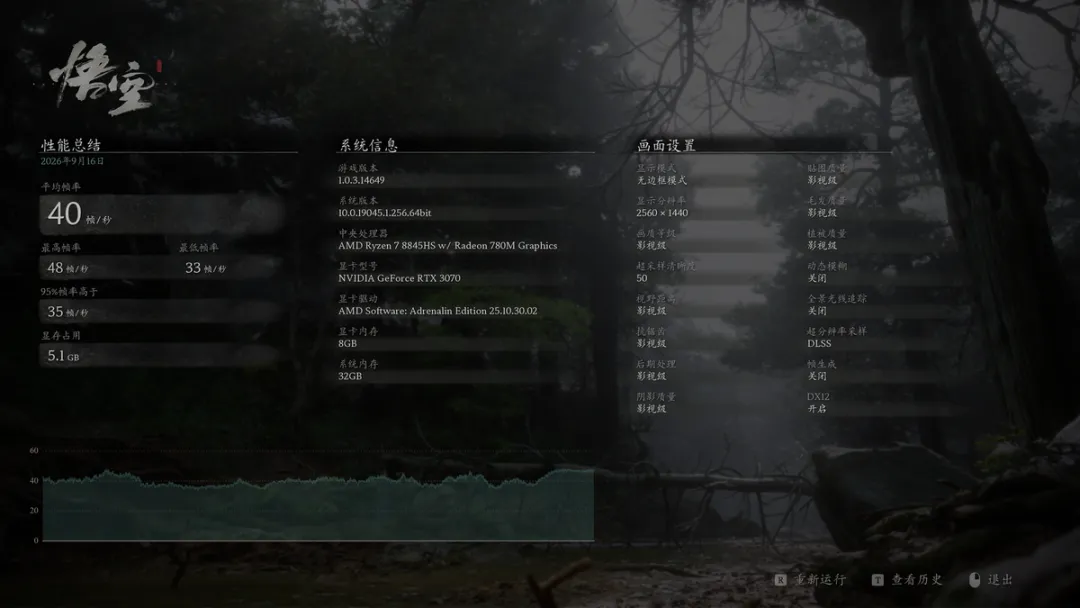

在铭凡 DEG1 OCuLink 外接 RTX 3070 的状态下，测试结果为平均帧率 40 FPS，最高帧率 48 FPS，最低帧率 33 FPS，95% 场景帧率高于 35 FPS，显存占用 5.1GB。
与台式机直插相比，平均帧率下降约 9%，最高帧率下降约 8%，最低帧率基本持平。《黑神话：悟空》 2K 影视级画质下 OCuLink 外接的差距处于可接受范围内。
接下来进行三角洲行动测试。

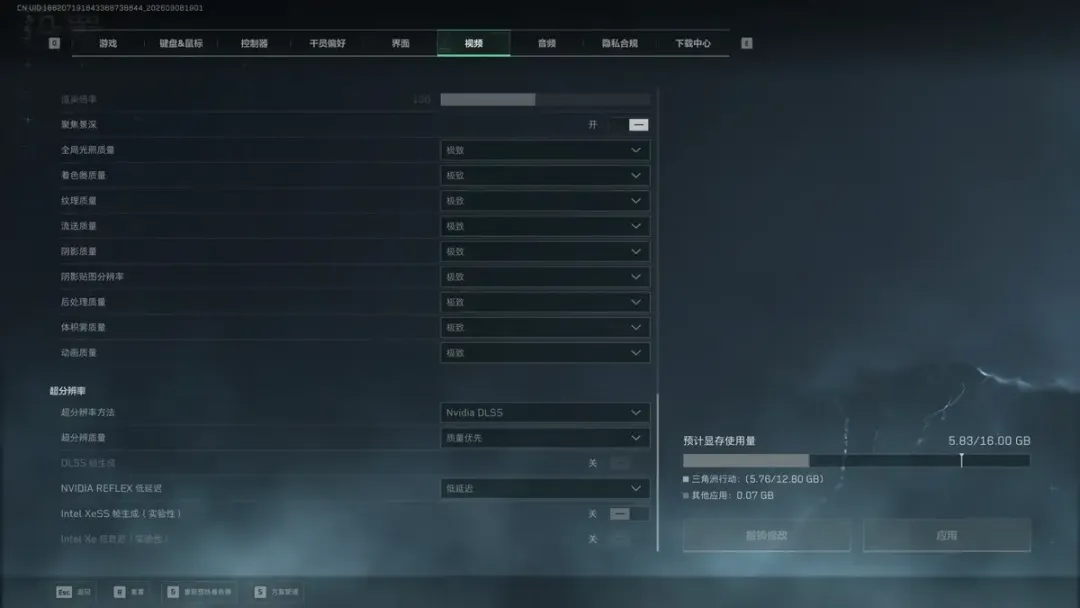

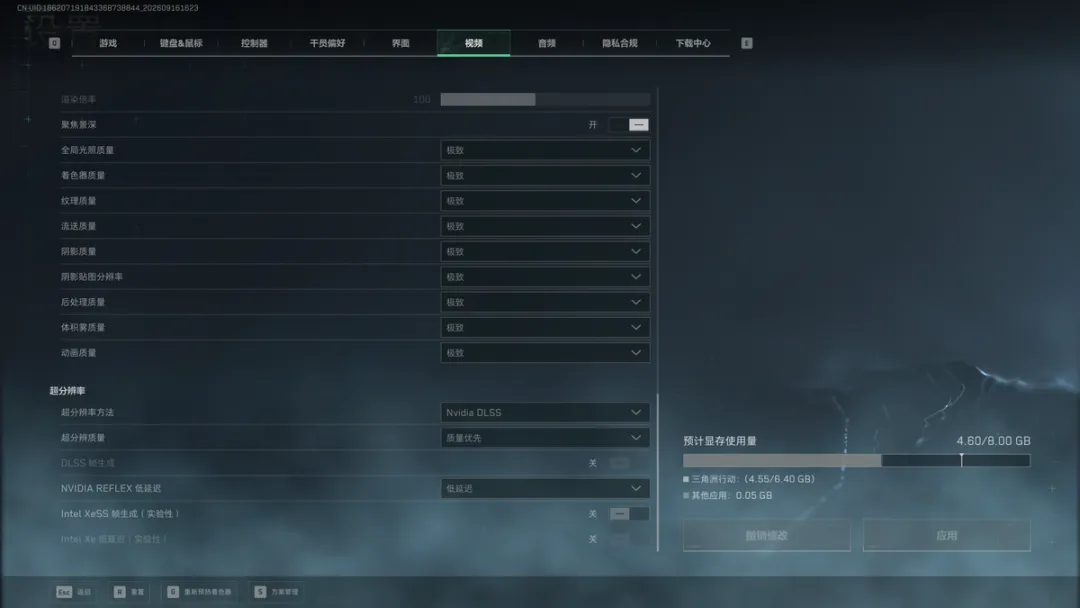

参数为 2K 分辨率（2560×1440）、预设极致画质 、超分辨率方法采用 Nvidia DLSS 质量优先。

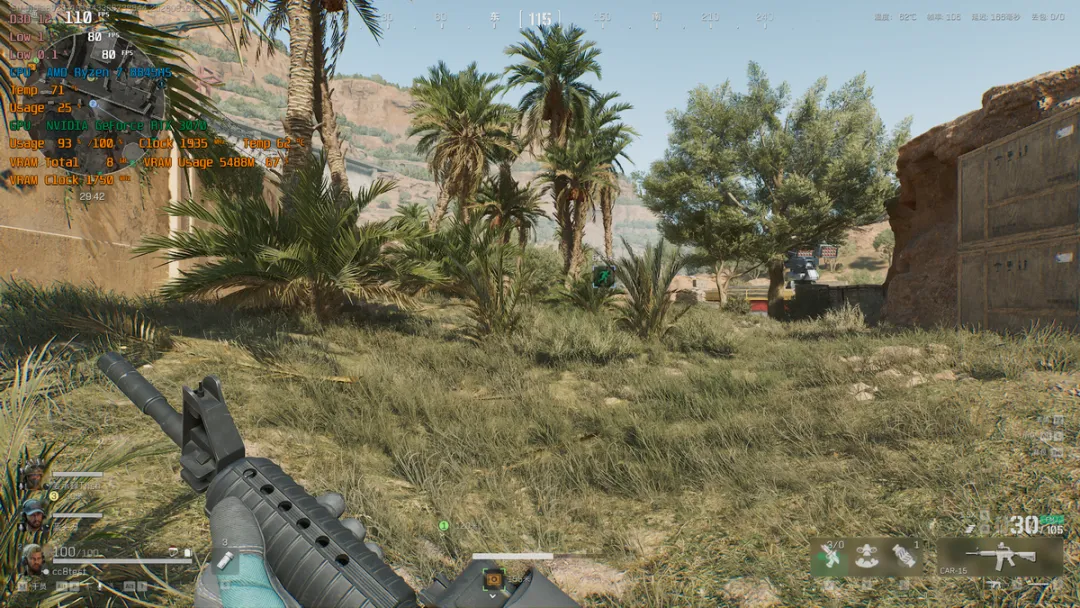

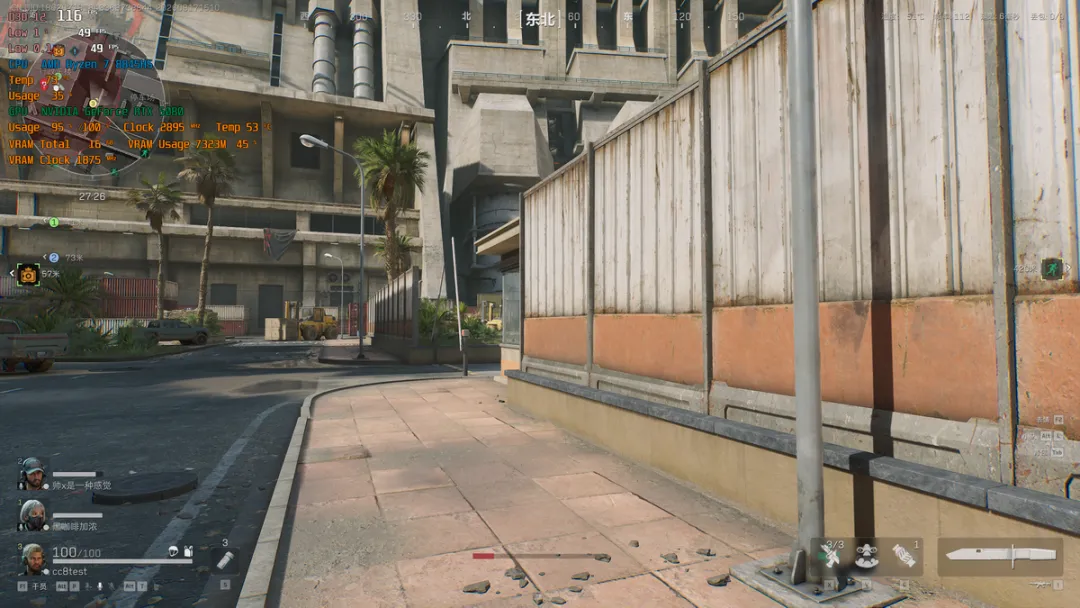

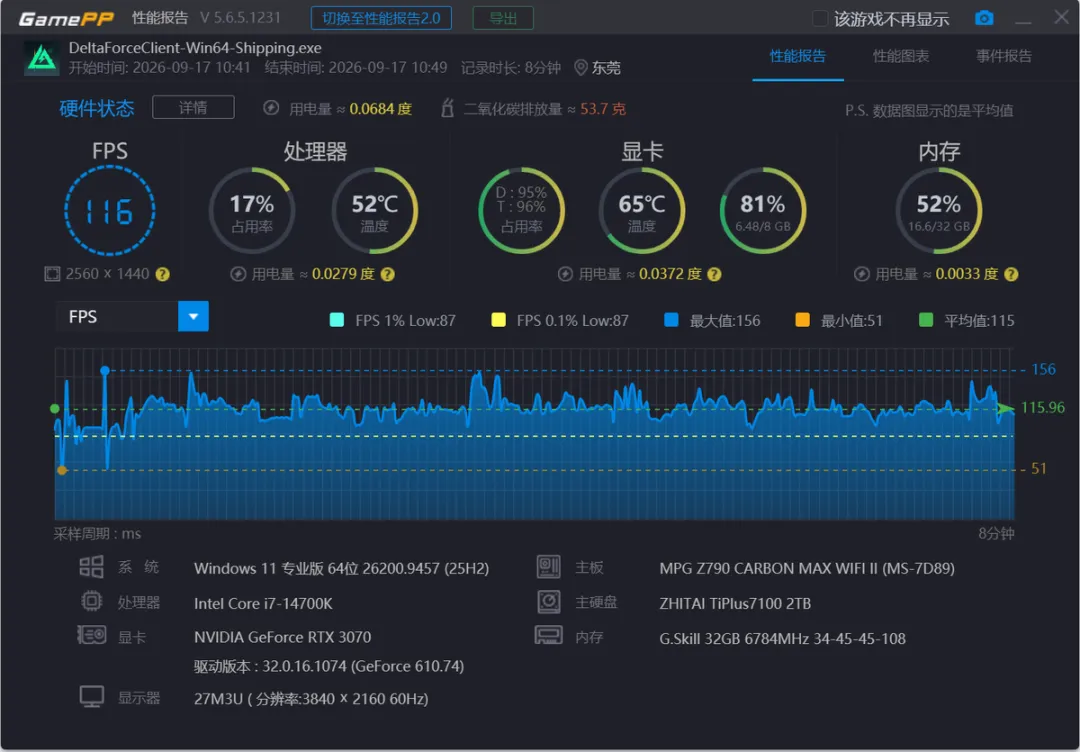

使用游戏加加记录三角洲行动实际对局帧率。台式机平台直插 RTX 3070 时，平均帧率 116 FPS，1% Low 87 FPS，0.1% Low 87 FPS，最大值 156 FPS，最小值 51 FPS。

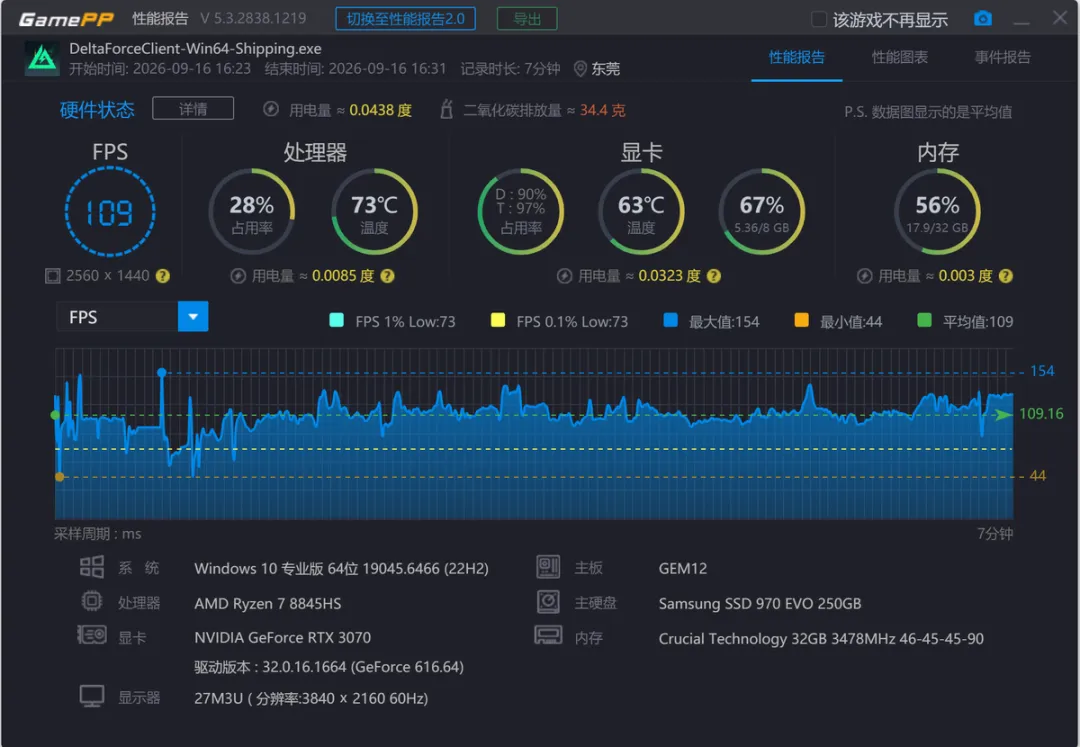

在铭凡 DEG1 OCuLink 外接 RTX 3070 的状态下，平均帧率 109 FPS，1% Low 73 FPS，0.1% Low 73 FPS，最大值 154 FPS，最小值 44 FPS。与台式机直插相比，平均帧率下降约 6%，但 1% Low 和 0.1% Low 下降约 16%。

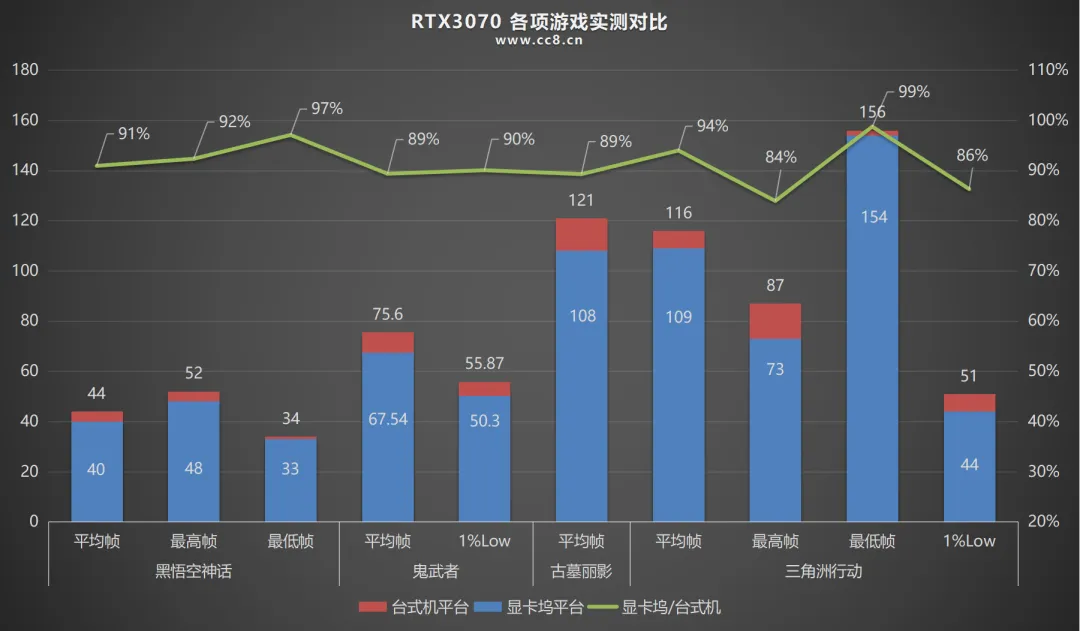

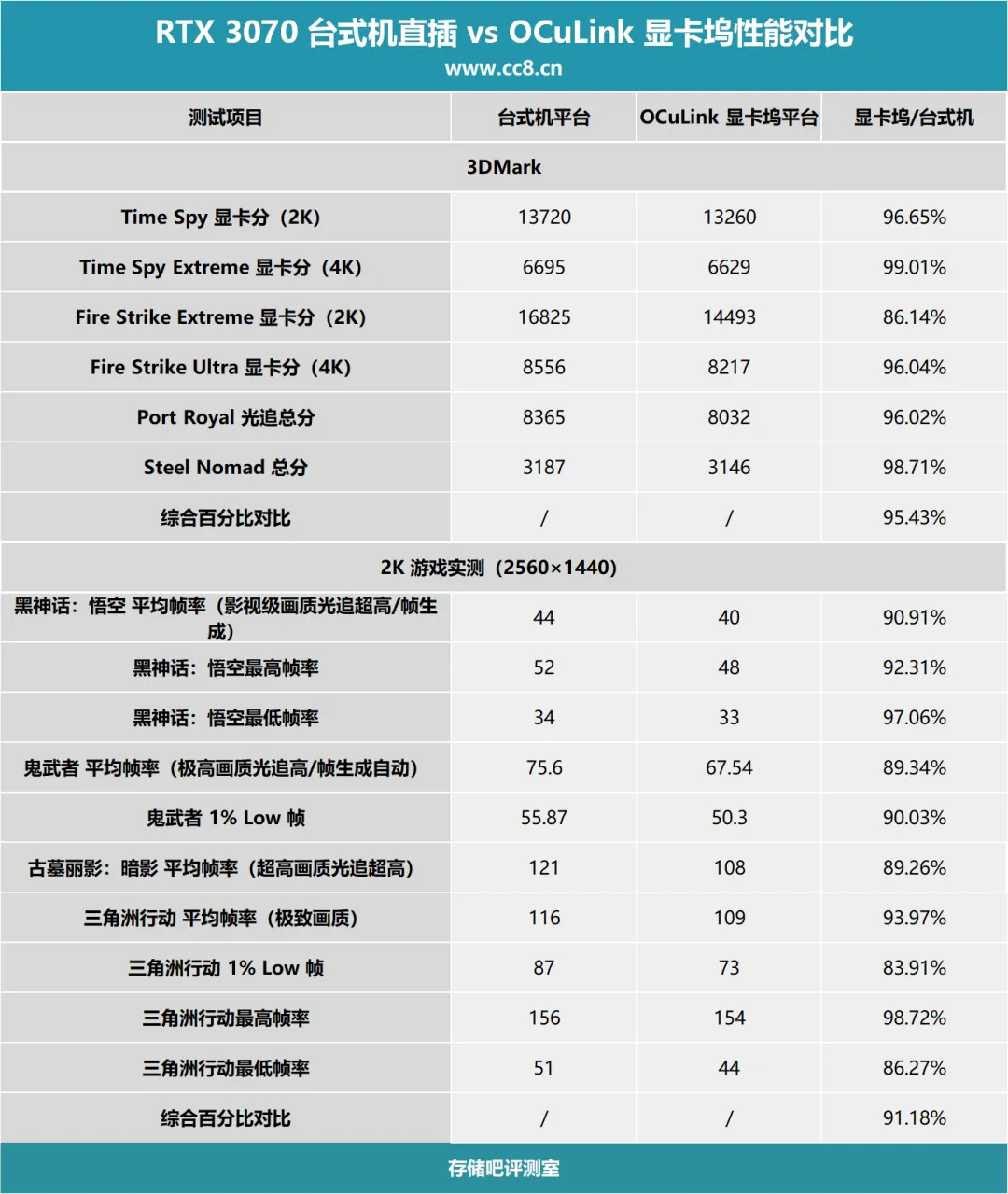

为了方便大家直观对比，我们把 RTX 3070 在四款游戏中的测试成绩整理成了上面这张图，蓝色为显卡坞平台、红色为台式机平台，绿色折线代表两者的比值。
小结
综合来看，在 RTX 3070 这一级别的显卡上，铭凡 DEG1 OCuLink 外接带来的性能损耗非常小。3DMark 基准测试中，显卡分基本达到台式机直插水平的 96%~99%；游戏实测方面，《三角洲行动》平均帧率差距约 6%，《黑神话：悟空》约 9%，《鬼武者》和《古墓丽影：暗影》约 11% 左右。考虑到台式机平台处理器性能明显更强，实际 OCuLink 通道本身的损耗会比数值更小，对于 RTX 3070 这一级别的显卡，PCIe 4.0 x4 通道完全够用，外接和直插的差距在日常使用中基本感受不到。
RTX 5080
测完 RTX 3070，我们换上 RTX 5080 继续测试，看看 OCuLink 通道在更高端显卡上会不会成为瓶颈。供电方面和之前一样，使用白色鑫谷 DM-1000G 冰山版，搭配天钡 GEM12 Pro 迷你主机，通过 OCuLink 线连接显卡坞与主机，测试流程与 RTX 3070 保持一致。
3DMARK
先同样使用 3DMark Time Spy 进行测试。台式机平台直插 RTX 5080 时，Time Spy 总分 30866，其中显卡分 32967，CPU 分 22678。

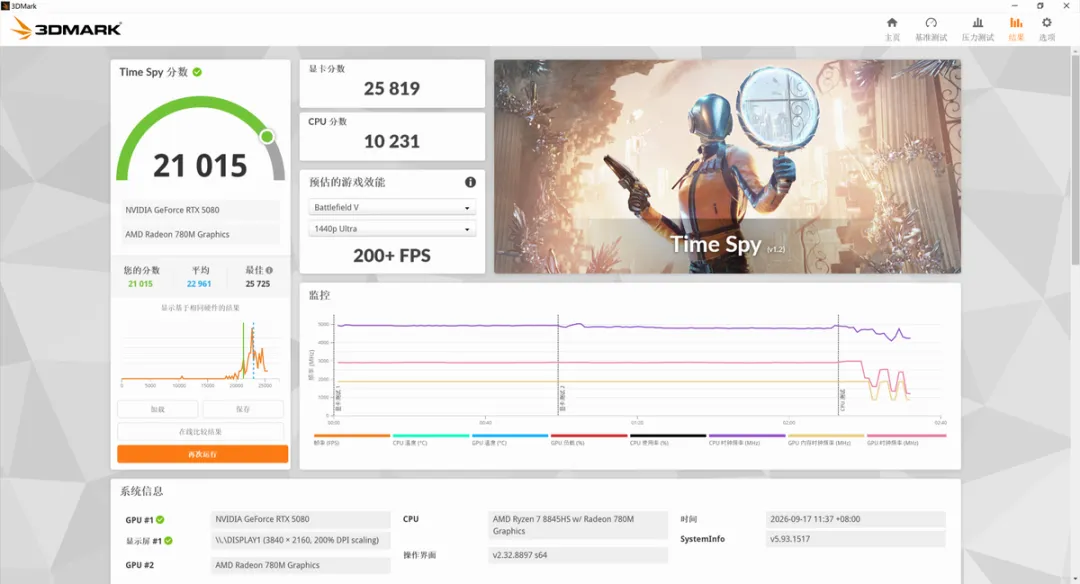

在铭凡 DEG1 OCuLink 外接 RTX 5080 的状态下，Time Spy 总分 21015，其中显卡分 25819，CPU 分 10231。与台式机直插相比，显卡分下降了约 22%。
和 RTX 3070 时显卡分仅相差 3.4% 相比，这一差距一方面来自 PCIe 4.0 x4 通道在高端显卡上的带宽瓶颈。另一方面 2K 分辨率下显卡负载较轻、出帧更快，对处理器和内存更敏感，R7 8845HS 难以及时供帧，显卡需要等待处理器，连带显卡分一并被拉低。
进行 Time Spy Extreme 测试，分辨率提升到 4K 分辨率，对显卡压力更大。台式机平台直插 RTX 5080 时，Time Spy Extreme 总分 15374，其中显卡分 16536，CPU 分 10998。

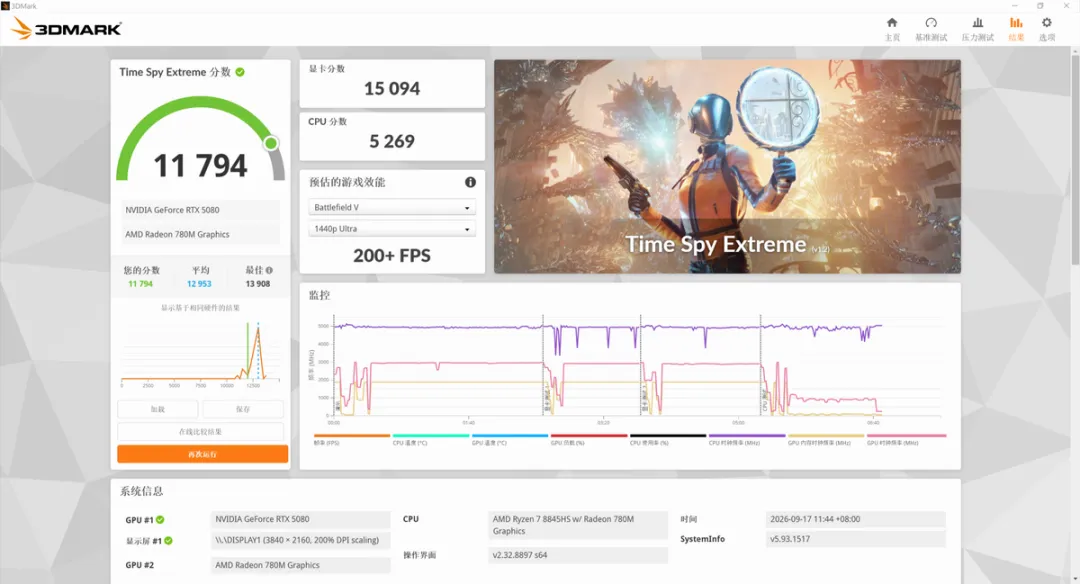

在铭凡 DEG1 OCuLink 外接 RTX 5080 的状态下，Time Spy Extreme 总分 11794，其中显卡分 15094，CPU 分 5269。与台式机直插相比，显卡分下降约 9。
对比 Time Spy 的 22% 明显收窄，由于在 4K 分辨率下显卡负载更重，CPU 供帧压力相对减轻，处理器和内存差异对显卡分的影响也随之减小。
接下来是 Port Royal 光追测试。台式机平台直插 RTX 5080 时，Port Royal 总分 22435，显卡测试平均帧率 103.87 FPS。

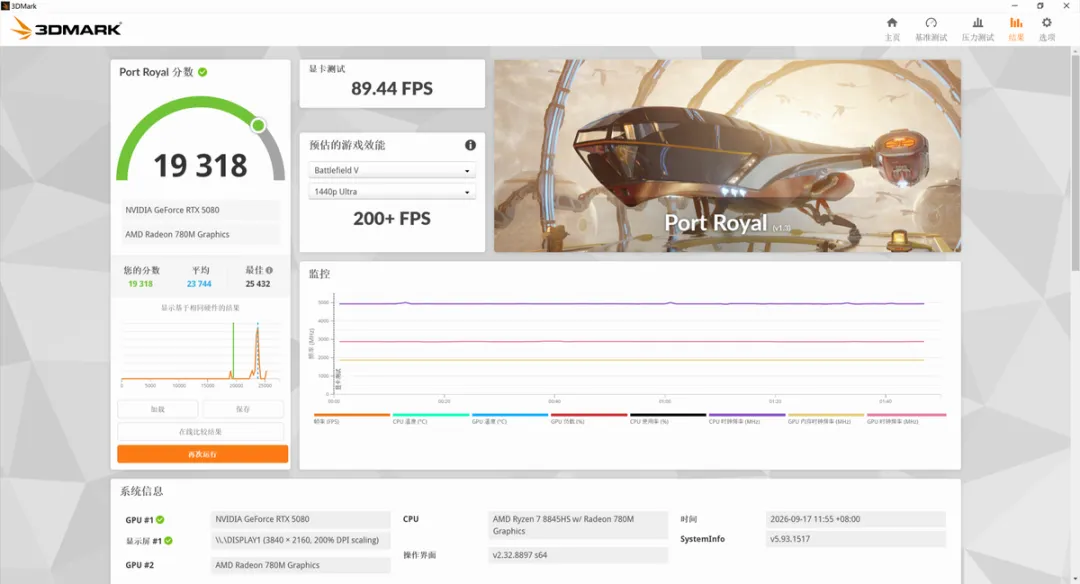

在铭凡 DEG1 OCuLink 外接 RTX 5080 的状态下，Port Royal 总分 19318，显卡测试平均帧率 89.44 FPS。与台式机直插相比，总分和帧率均相差约 14%。

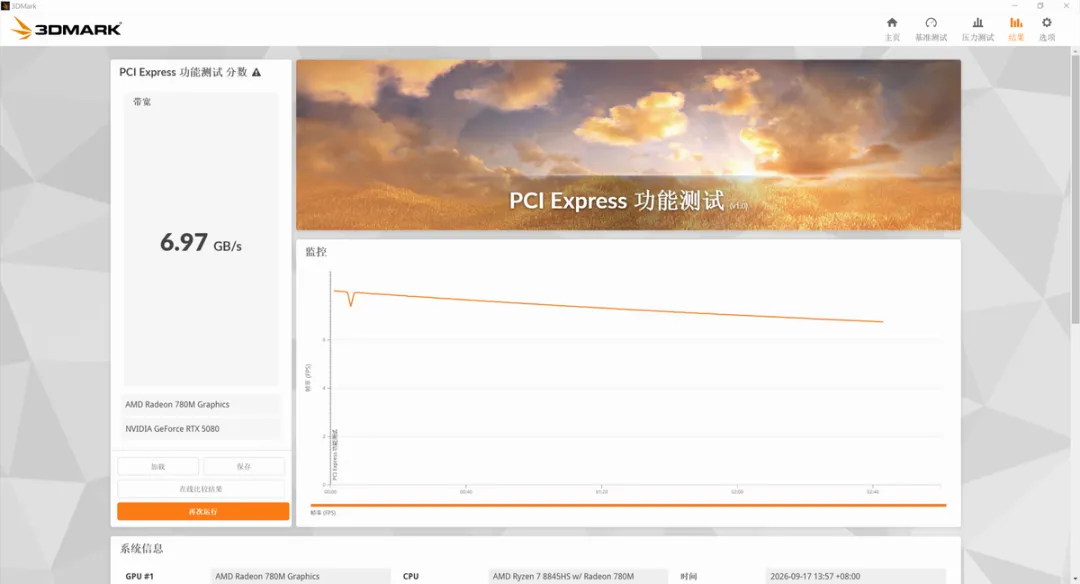

PCI Express 功能测试方面，铭凡 DEG1 经 OCuLink 外接 RTX 5080 时，实测带宽为 6.97 GB/s，高于之前测试 RTX 3070 时的 6.46 GB/s，处于 PCIe 4.0 x4 通道的正常水平。

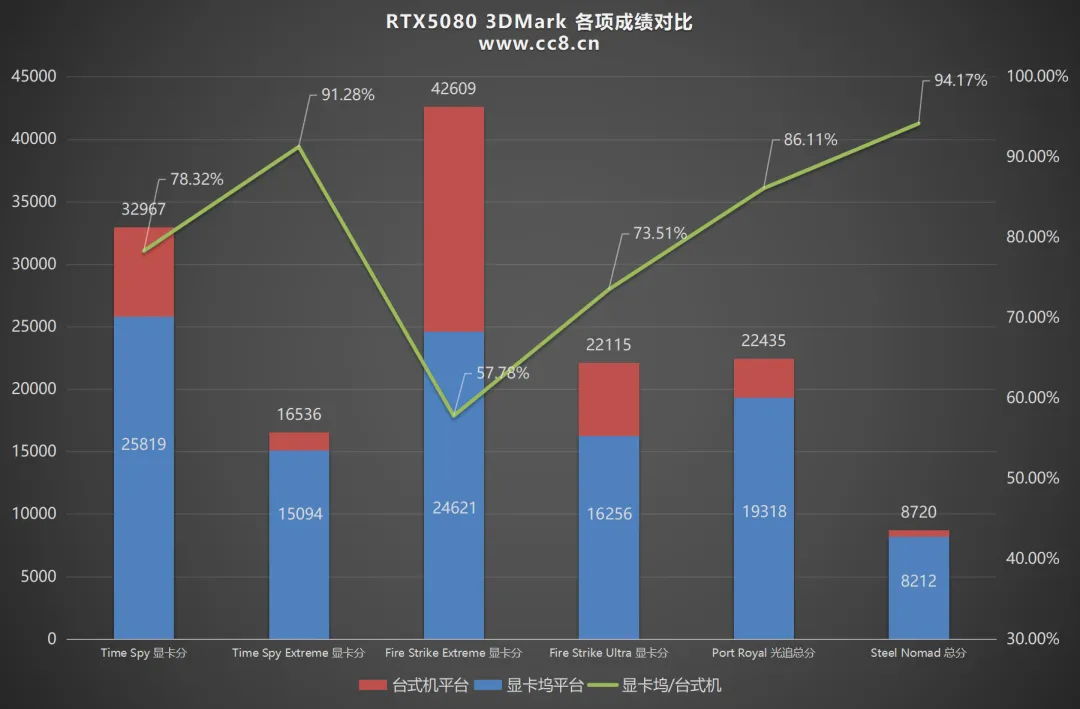

为了方便大家直观对比，我们同样把 RTX 5080 在 3DMark 各项测试中的成绩整理成了上面这张图。
游戏实测
接下来进入游戏实测环节。和 RTX 3070 一样，我们同样选用《鬼武者》《黑神话：悟空》《古墓丽影：暗影》和《三角洲行动》四款游戏进行测试。考虑到 RTX 5080 性能更强，这一轮将分辨率提升到 4K（3840×2160），同时开启光线追踪，进一步压满显卡负载，看看在更高分辨率和光追加持下，OCuLink 外接带来的性能损耗会有怎样的变化。
我们先使用《鬼武者》自带的性能测试工具进行测试，参数设置为 4K 分辨率（3840×2160）、预设极致画质、光线追踪高、DLSS 310.5.2（默认预设）、帧生成 DLSS AUTO。
台式机平台直插 RTX 5080 时，测试得分 26775，平均帧率 154.44 FPS，1% Low 帧 123.95 FPS。其中剧情场景平均帧率 158.72 FPS，战斗场景平均帧率 150.13 FPS。

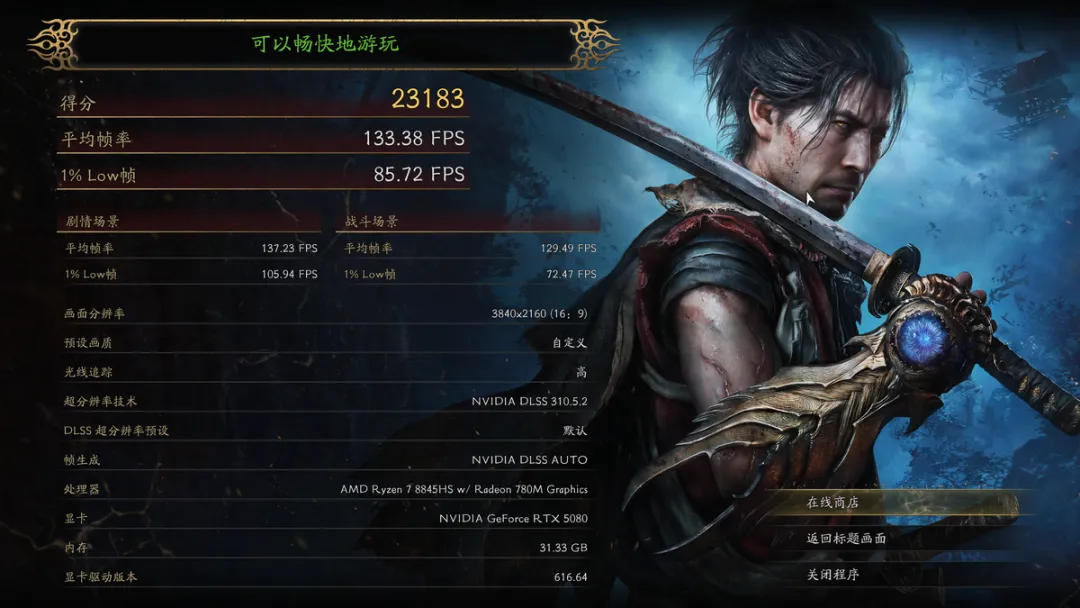

在铭凡 DEG1 OCuLink 外接 RTX 5080 的状态下，测试得分 23183，平均帧率 133.38 FPS，1% Low 帧 85.72 FPS。其中剧情场景平均帧率 137.23 FPS，战斗场景平均帧率 129.49 FPS。
与台式机直插相比，平均帧率下降约 14%，1% Low 下降约 31%，整体性能下降在合理范围之内。
然后是《古墓丽影：暗影》，使用游戏自带的性能测试工具，参数设置为 4K 分辨率（3840×2160）、预设超高画质、光线追踪超高。

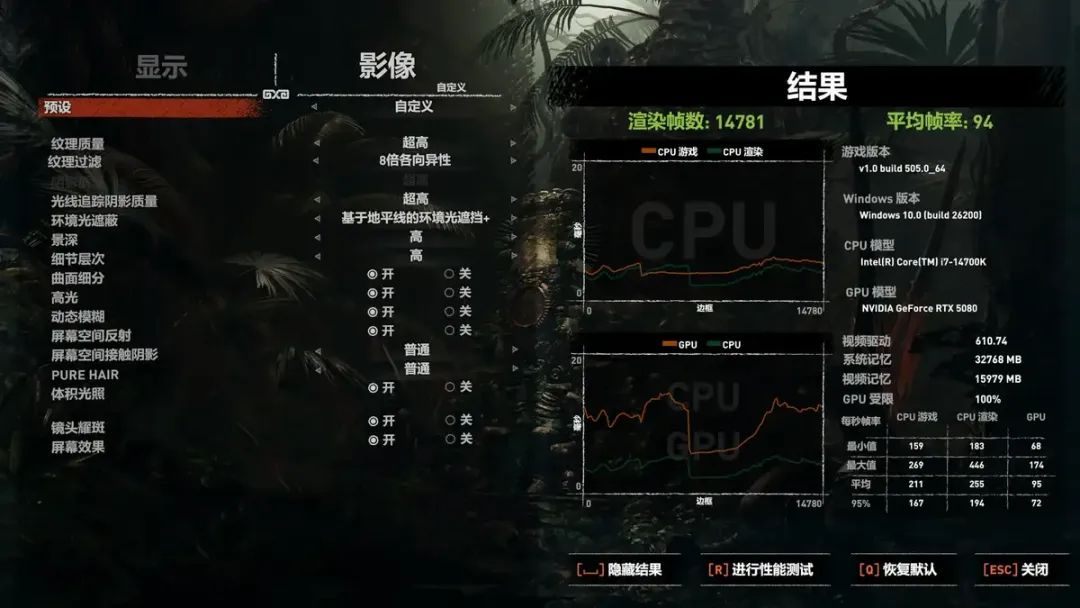

台式机平台直插 RTX 5080 时，平均帧率 94 FPS，渲染帧数 14781，GPU 受限比例 100%。

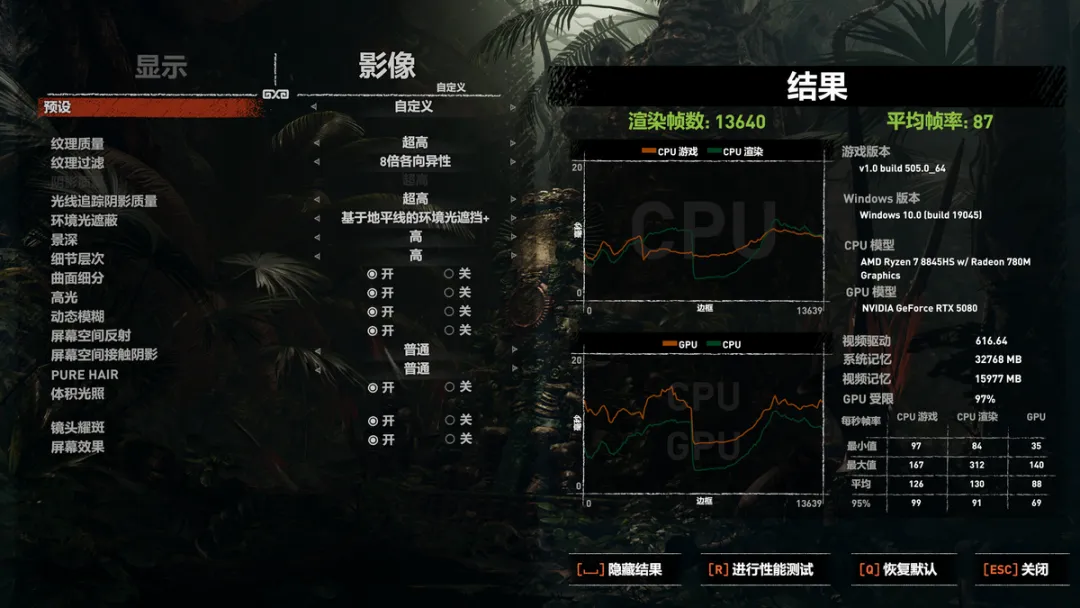

在铭凡 DEG1 OCuLink 外接 RTX 5080 的状态下，平均帧率 87 FPS，GPU 受限比例 97%。与台式机直插相比，平均帧率下降约 7%，日常使用中基本感受不到明显的性能差异。
轮到使用《黑神话：悟空》的自带性能测试工具，设置为 4K 分辨率（3840×2160）、影视级画质、超采样清晰度 50、全景光线追踪超高、DLSS、帧生成开启、运行在 DX12 模式。
台式机平台直插 RTX 5080 时，测试结果为平均帧率 83 FPS，最高帧率 101 FPS，最低帧率 71 FPS，95% 场景帧率高于 71 FPS，显存占用 8.5 GB。

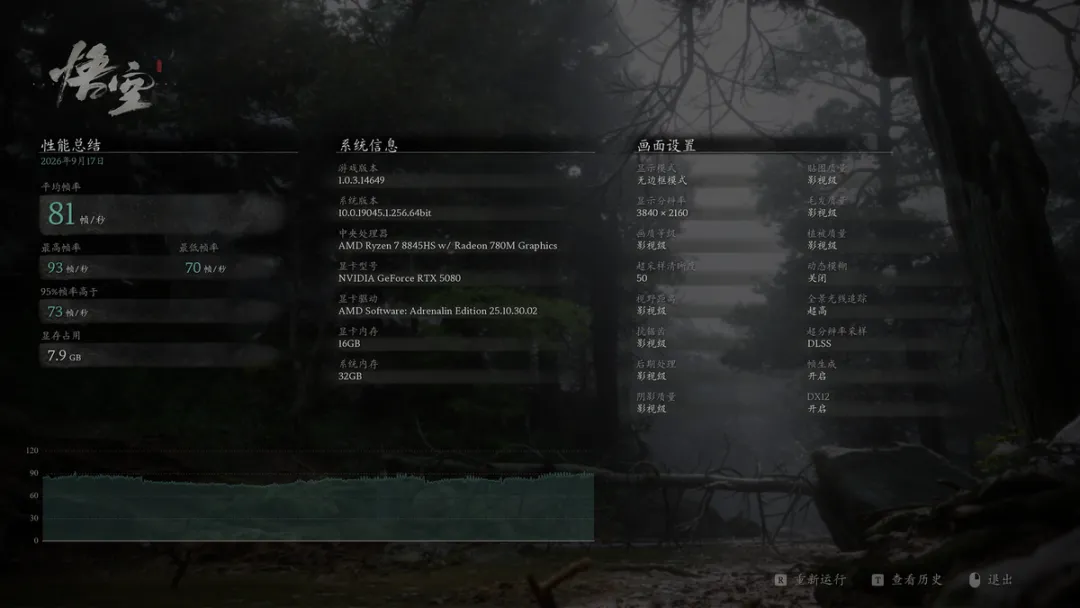

在铭凡 DEG1 OCuLink 外接 RTX 5080 的状态下，测试结果为平均帧率 81 FPS，最高帧率 93 FPS，最低帧率 70 FPS，95% 场景帧率高于 73 FPS，显存占用 7.9 GB。
与台式机直插相比，平均帧率下降约 2.4%，最高帧率下降约 7.9%，最低帧率下降约 1.4%，整体损耗非常小。
最后进行三角洲行动测试。
参数为 4K 分辨率（3840×2160）、预设极致画质、超分辨率方法采用 Nvidia DLSS 质量优先。

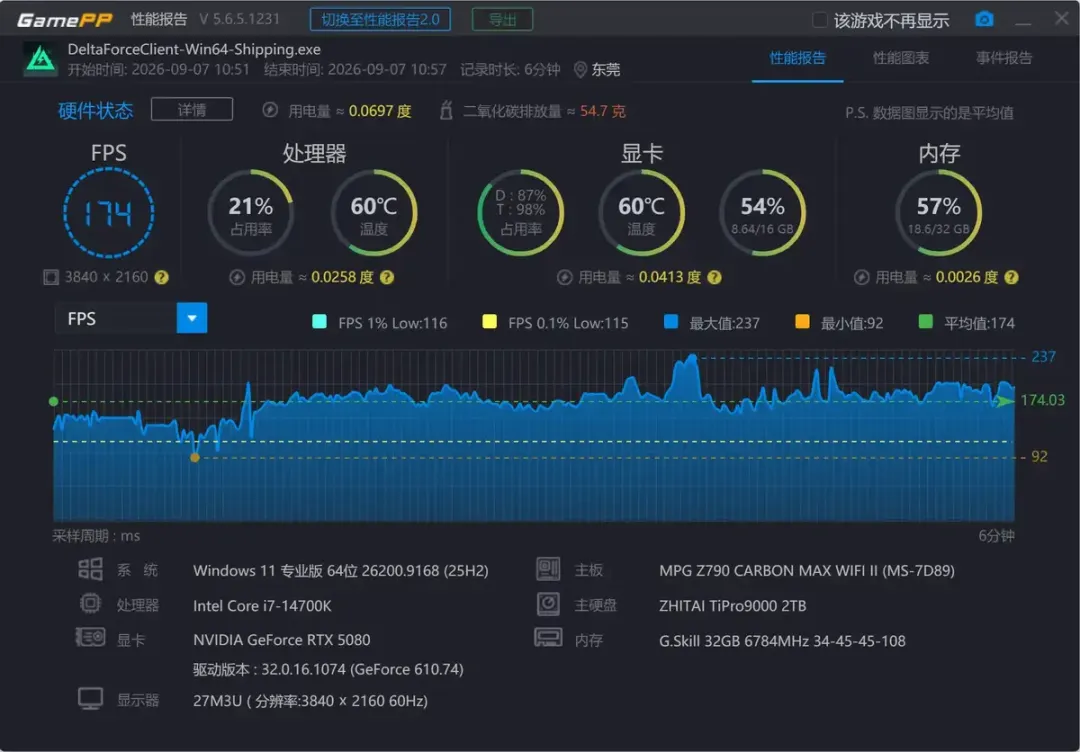

同样使用游戏加加记录三角洲行动实际对局帧率。台式机平台直插 RTX 5080 时，平均帧率 174 FPS，1% Low 116 FPS，0.1% Low 115 FPS，最大值 237 FPS，最小值 92 FPS。

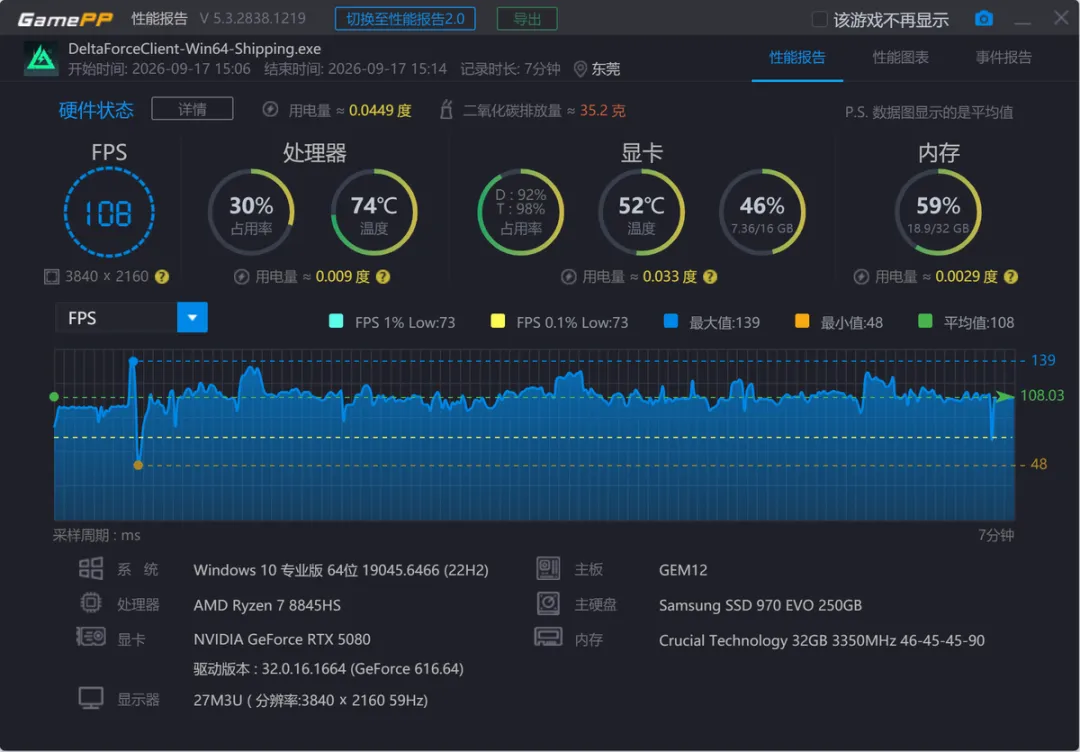

在铭凡 DEG1 OCuLink 外接 RTX 5080 的状态下，平均帧率 108 FPS，1% Low 73 FPS，0.1% Low 73 FPS，最大值 139 FPS，最小值 48 FPS。
这一项的差距比前面三款单机游戏大不少，主要原因在于《三角洲行动》作为多人在线网游，对处理器性能和内存响应更为敏感，8845HS 与 i7-14700K 在 CPU 性能上的差距在这类游戏中被明显放大，OCuLink 通道本身的损耗只是其中一部分。同时需要说明的是，实际对局帧率会受地图、人数、特效设置等因素影响，不同场次之间可能存在波动。

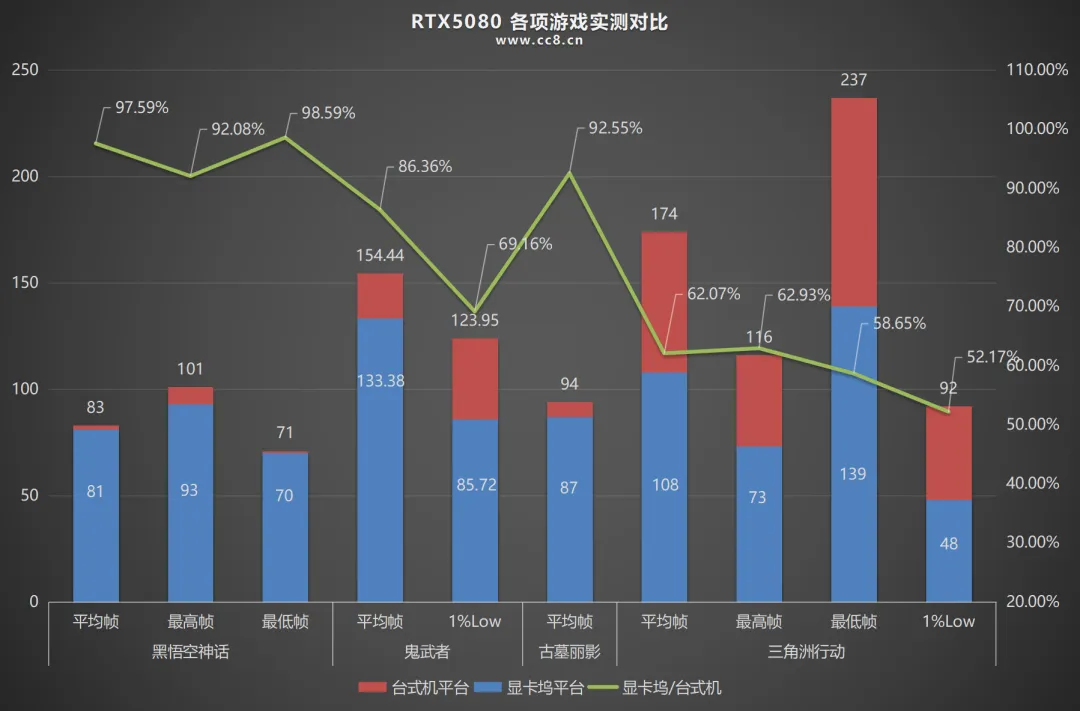

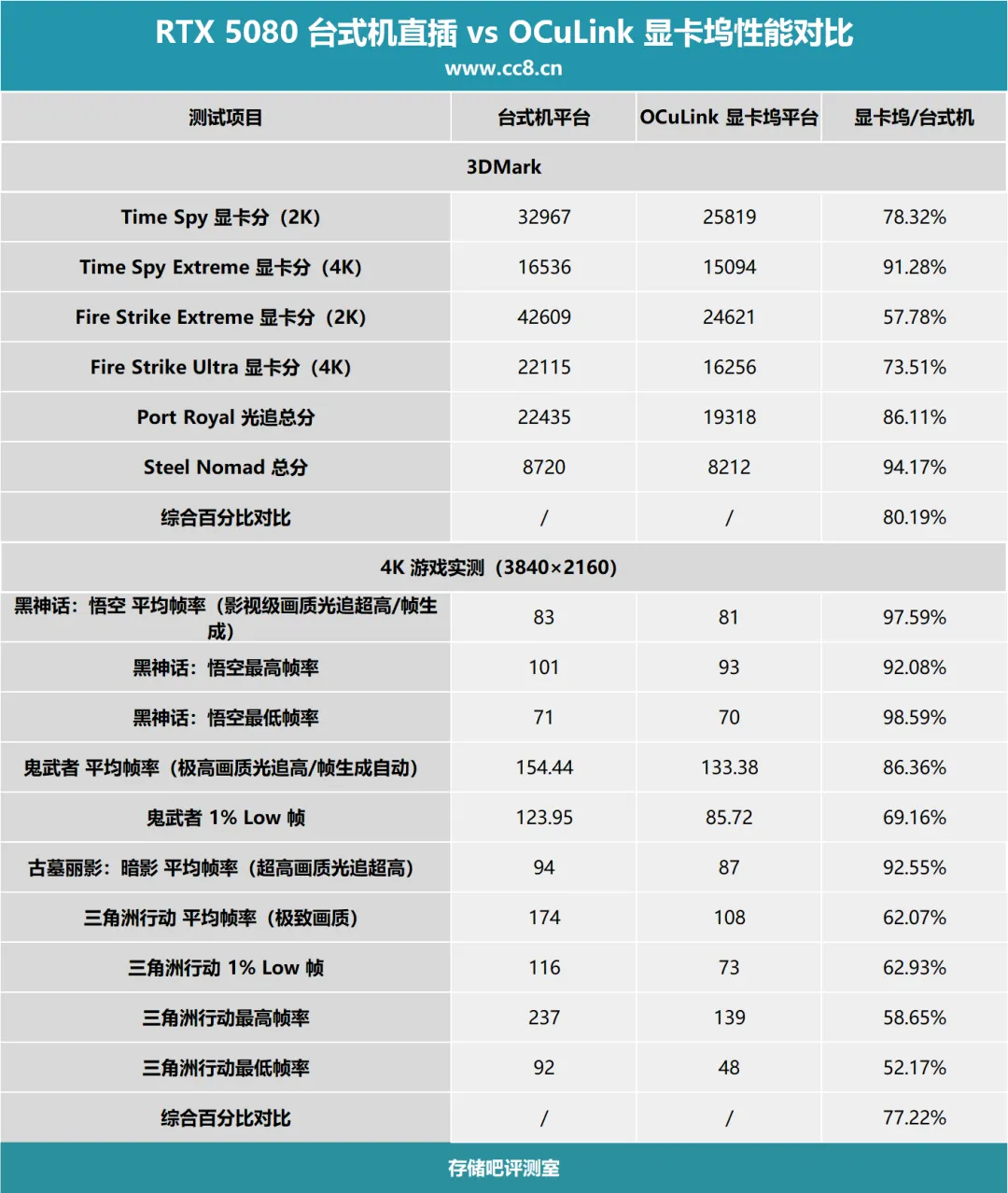

同样我们把 RTX 5080 在四款游戏中的测试成绩整理成了上面这张图。
小结
综合来看，由于 RTX 5080 这类高端显卡对 PCIe 带宽的需求比 RTX 3070 更高，经 OCuLink 外接后的性能差距比 RTX 3070 时略大一些。3DMark 基准测试中，Time Spy 显卡分差距约 22%，Time Spy Extreme 约 9%，Port Royal 约 14%；游戏实测方面，《古墓丽影：暗影》平均帧率差距约 7%，《鬼武者》约 14%，《三角洲行动》这类对 CPU 敏感的网游差距则更大一些。整体来看，性能损耗仍在 OCuLink 外接方案的合理范围内，配合 RTX 5080 这样的高端显卡，在 4K + 光追的游戏负载下依然能提供流畅的帧率表现，外接使用体验良好。
存储吧总结
综合来看，铭凡 DEG1 虽然外观低调，但实际性能表现十分出色。面对 RTX 3070 这一级别的显卡，几乎可以做到无损耗；面对 RTX 5080 这样的性能猛兽，也能在 4K + 光追的高负载下提供流畅的游戏体验，外接帧率和台式机直插之间的差距控制在合理范围内。
需要提前说明的是，本次测试的两个平台配置并不完全一致：台式机平台使用的是 Intel i7-14700K 处理器搭配 DDR5 6800 内存，而显卡坞平台使用的是天钡 GEM12 Pro 迷你主机，搭载 AMD 锐龙 7 8845HS 处理器和 DDR5 5600 内存，两者在 CPU 性能和内存规格上都有差距。因此后续所有测试中出现的帧率差距，同时包含了 OCuLink 通道损耗与平台配置差异两部分，实际 OCuLink 本身造成的损耗会比数值更小。
在 RTX 3070 这一级别的主流显卡上，DEG1 带来的性能损耗非常小。3DMark 基准测试中，显卡分达到台式机直插水平的 96%~99%；游戏实测方面，平均帧率差距在 6%~11% 左右，日常使用基本感受不到区别。
而在 RTX 5080 这类高端显卡上，由于显卡对 PCIe 带宽需求更高，差距确实有所放大。3DMark 显卡分差距在 9%~22% 之间，游戏实测平均帧率差距约 7%~14%，《三角洲行动》这类对 CPU 敏感的网游差距更大一些。即便如此，RTX 5080 在 4K + 光追下依然能提供流畅的帧率表现。
整体而言，对于使用迷你主机和轻薄本的用户，DEG1 提供了一条成本较低的外接显卡升级路径。配合 RTX 3070 这一级别的显卡，外接和直插的差距几乎可以忽略；即便是 RTX 5080 这样的高端显卡，也能发挥出大部分性能，性价比突出。作为一款售价 459 元的 OCuLink 显卡扩展坞，特别适合手中已有迷你主机、需要外接显卡来提升游戏或创作性能的用户。
