技术|单向、双向、三维搅拌桩怎么选?基于 EDTA 滴定法看水泥分布差异

导语

水泥搅拌桩是水利软土地基处理中非常成熟的加固手段，依靠钻头将水泥浆与原状软土强制搅拌混合，依靠水泥水化反应形成水泥土桩体，以此提升地基承载力。 传统单向搅拌桩在深厚淤土地层中容易出现抱钻、冒浆、桩身水泥分布不均等问题。随着工艺迭代，双向搅拌桩、三维搅拌桩逐步投入工程应用。

淮河入海水道二期工程深淤段开展现场试验，采用EDTA 滴定检测法，对比单向、双向、三维三种搅拌形式搅拌桩的桩身水泥分布特性，为复杂软土地基搅拌桩选型、施工质量检测提供实测依据。

一、三种搅拌桩钻头结构与原理

单向、双向、三维搅拌桩最大差异集中在钻杆与搅拌钻头结构。单向钻杆单轴同向旋转；双向采用同心双轴，内外钻杆反向旋转剪切土体；三维搅拌桩在双向基础上增加垂直向搅拌，实现水平 + 竖向全方位拌合。

单向搅拌桩：叶片同向旋转，高塑性淤土容易糊钻、抱钻，浆液容易沿钻杆缝隙向上冒浆，深部搅拌效果偏弱。 双向搅拌桩：内外钻杆叶片反向转动，形成多处强制剪切区，揉搓、挤压土体与水泥浆，抑制浆液上涌，减少冒浆。 三维搅拌桩：立体多维搅拌，兼顾水平、竖直方向拌合，改善纵向水泥分布梯度，适合深层软基处理。

二、试验工程概况与试验方案

本次试验依托淮河入海水道二期工程深淤段试桩工程，试验位置位于南堤，加固土层为深厚淤土。试验土物理指标如下：

试验桩统一采用 PO42.5 普通硅酸盐水泥，设计水泥掺量 20%，桩径 800 mm，桩长 20 m。不同搅拌形式采用对应成熟施工工艺，关键施工参数见表 2。

试验流程：

变异系数 δ= 样本标准差 / 样本平均值；δ 越小，代表桩身水泥分布越均匀。

三、不同工艺搅拌桩水泥分布实测结果

3.1 单向搅拌桩

单向搅拌桩 A1、A2 水泥含量沿深度分布见下图。

A1 水泥含量区间 14.90%‑63.59%，均值 29.83%；A2 水泥含量区间 12.80%‑60.59%，均值 34.84%。 单向搅拌桩缺陷十分突出：

3.2 双向搅拌桩

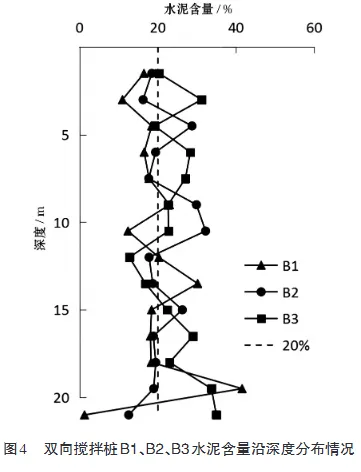

双向搅拌桩 B1、B2、B3 平均水泥含量分别为 18.81%、21.07%、24.56%，变异系数 48.71%、27.41%、26.18%，实测值整体贴近设计掺量 20%。

内外钻杆反向旋转带来多向剪切作用，有效抑制冒浆，减少浆液上窜，桩身从中心到边缘拌合效果提升。局部深度存在少量聚集或缺失，但整体均匀性远优于单向搅拌桩。

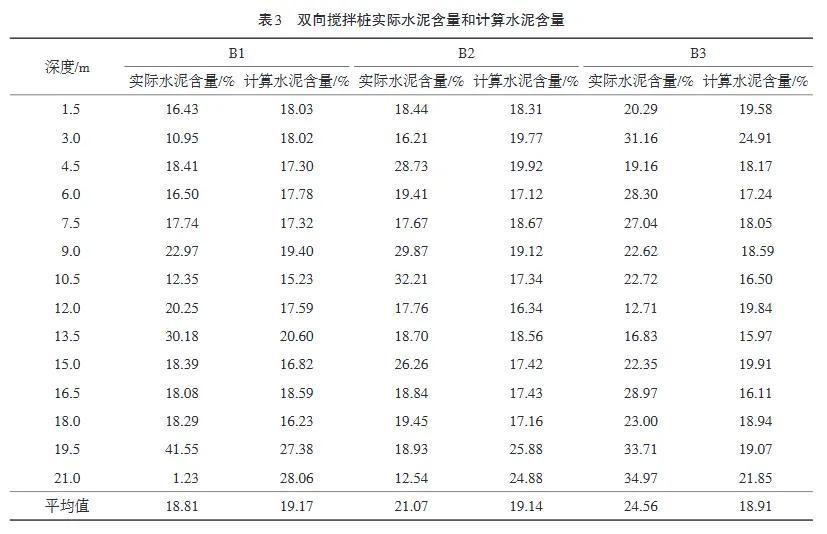

双向搅拌桩实测水泥含量和注浆量计算理论值对比见下表：

双向搅拌桩注浆监测计算值与现场 EDTA 实测值整体偏差小，施工注浆数据能够较好反映桩内真实水泥分布，个别点位受黏土黏附、地下水扰动出现局部偏差。

3.3 三维搅拌桩

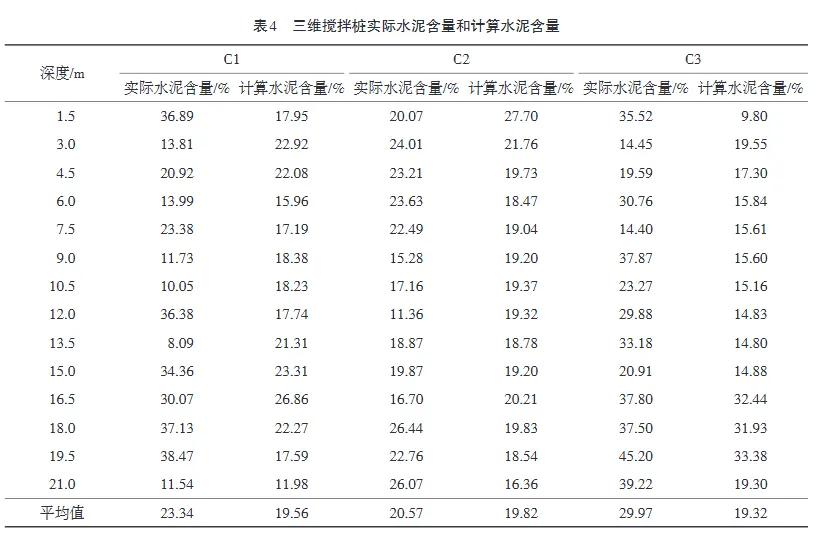

三维搅拌桩 C1、C2、C3 平均水泥含量 23.34%、20.57%、29.97%，变异系数分别为 50.50%、21.09%、32.83%。

三维搅拌桩溢浆现象较单向桩改善明显，但底部复搅工艺容易造成水泥浆在桩底大量积聚，局部桩底部水泥含量显著偏高。该现象可以改善传统桩底部强度不足的痛点，但如果控制不当，会造成桩身纵向水泥分布不均衡。

四、核心试验结论

💡小提示：EDTA 滴定受养护龄期影响显著，现场检测需要结合室内标准曲线，控制取样方式，提高测试准确度。

五、工程启示
