断路器级联与选择性到底怎么选?
- 更新时间 2026-09-30 07:57:34
断路器级联与选择性到底怎么选?级联与选择性相辅相成，是低压配电保护设计不可缺少的组成部分。前面两篇分别讲解级联、选择性，本篇综合完整梳理。 很多工程师容易将级联与选择性两个概念混淆，但二者解决的是完全不同的工程问题： 二者相辅相成，是低压配电保护设计不可缺少的组成部分，全部校核需要依托厂家官方数据表，也可以借助专业电气计算工具实现自动化核验。 #01 级联与选择性对比总结

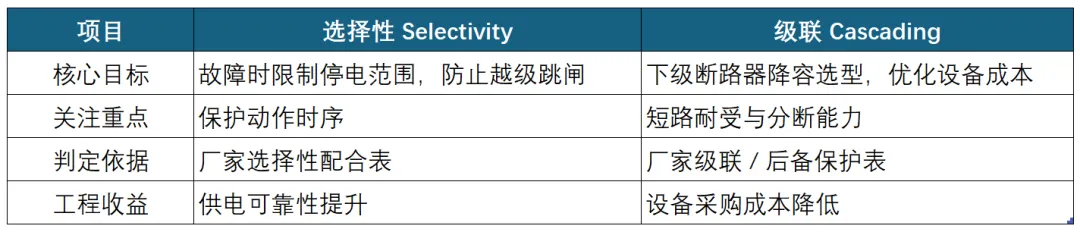

图 1：级联与选择性对比表格 提示：一套配电系统，需要同时校核级联与选择性；级联解决 “能不能安全扛短路”，选择性解决 “谁先跳闸”，二者不可互相替代。 #02 传统设计痛点与数字化自动校核方案 传统手工设计模式存在大量重复体力工作：翻阅各品牌样本查找级联表、选择性表，手动比对系统短路电流与厂家保证值；一旦回路参数、电缆、断路器发生改动，全部配合关系需要重新复核；跨品牌设备组合校核难度大，人工容易产生疏漏。 elec calc 电气计算软件内置主流制造商完整数据库（正泰、施耐德、ABB、西门子、伊顿等），把断路器保护配合由手工校对转为自动化核验： #03 结语 断路器的级联与选择性校核，是低压配电系统设计中平衡成本、安全、供电连续性的核心环节。依靠翻阅样本、手工比对、截图拼接 TCC 曲线的传统方式，不仅效率低下，还容易出现人为疏漏。 借助专业电气仿真工具，调用厂家官方数据库完成自动化校验，把工程师从大量重复校对工作中解放出来，将更多精力投入系统方案本身，输出可复现、可核验、满足审图要求的配电设计成果。 #04 关于我们 Trace Software International ，拥有超过 35 年电气 CAE 工程软件研发与服务经验，总部位于法国，在西班牙、德国、摩洛哥及中国设立分公司，依托全球合作伙伴网络，面向世界各地客户提供本地化技术支持。 公司专注电气工程与新能源数字化领域持续研发，核心产品包含 elec calc 电力供配电设计仿真系列、archelios 光伏光储设计仿真系列，同时配套建筑节能、碳足迹核算等解决方案，为业主、投资机构、设计院、EPC 总包、系统集成商、设备厂商及高校提供从前期规划、仿真计算、电气校验到合规交付的全生命周期数字化工具与服务，助力项目优化资源配置、降低能耗、缩减碳足迹。
级联：利用上级断路器限流能力，让下级断路器可选用更小分断能力型号，核心解决设备选型成本与短路安全；
选择性：保证故障点最近侧断路器优先跳闸，上游保护不动作，核心控制故障后的停电范围。
级联自动筛选：选型时开启级联选项，自动筛选满足厂家级联表的下级断路器，标记 “带级联的分断能力”，不满足的型号自动排除； 选择性自动判级：自动对比厂家选择性阈值与项目实际短路电流，输出全选择性、操作选择性、部分选择性、无选择性的判定； TCC 曲线叠加仿真：可视化查看上下级保护动作特性，支持短路序列仿真； 标准化报告输出：一键生成级联、选择性配合计算书，满足审图、投标、项目归档要求，跨品牌设备同样支持校核。
