衬里管道怎么选、怎么装
- 更新时间 2026-09-30 07:08:11
作者：杨小倩
上一篇聊干燥氯化氢用碳钢，干燥氯化氢管道能不能用碳钢？手册查不到的那一档，得从露点算起，末尾留了一句话：
衬里管道怎么选、怎么装，SH/T 3161—2021 里有一条约束，把玻璃钢、PP、PVDF 这几类管子挡在了氯化氢介质之外。
这篇把这句话展开。
先把结论放前面：强腐蚀介质配衬里管，方向没错；但方案容易在这两类管子之间走岔：一类是钢衬非金属管道，也就是我们平时说的衬里管；另一类是非金属管道，通体一种塑料的玻璃钢管、PP 管。这两类在氯化氢这种介质面前，命运完全不同。
走岔了，方案就可能卡在审查上。

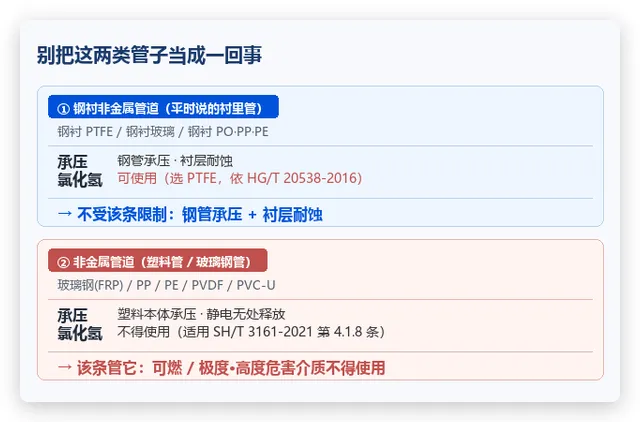

01先分清楚：衬里管说的是钢衬非金属管道
平时说「衬里管」，指的就是钢管内壁衬一层塑料或玻璃的这种，不包括通体塑料的管子：
| 钢衬非金属管道 | 衬里管 | ||
两类都是「里面是塑料」，但承压的是谁、失效时会发生什么，差别很大。钢衬非金属管道靠钢管承压、塑料只负责耐蚀；非金属管道靠塑料本体承压。
这个区别，在规范里是有明确分界线的。两类管子选错了，不是好不好用的问题，是能不能用的问题。
02SH/T 3161—2021 有一条硬线
翻《石油化工非金属管道技术规范》SH/T 3161—2021，第 4.1.8 条写得很直接：
非金属管道不得用于输送可燃、毒性危害程度为极度危害或高度危害的介质。
这句话管的是非金属管道，也就是通体一种塑料、靠塑料本体承压的那一类。钢衬非金属管道不在这条管的范围里，它外面是钢管、承压靠钢管，衬层只负责耐蚀，不属于「非金属管道」。要判断 4.1.8 管不管得着你的方案，先得知道自己的介质属于哪一级毒性。
毒性分级看 HG/T 20660：
| 氯化氢、盐酸 | ||
氯化氢和盐酸都落在「高度危害」这一档。那么按 4.1.8，玻璃钢、PP、PE、PVDF 这些非金属管道，都不能用来输送氯化氢。
这就是上一篇末尾那句话的具体出处。
同一条线上还有几条相关的：
PS 批注｜工程师视角
4.1.8 这条的立意，公开的规范答复里说得很清楚，主要不是防腐蚀漏，是防静电。塑料管不导电，可燃或高危害介质在管内流动产生的静电没处释放，风险反而比金属管高。这一点很容易被忽略：很多人以为选塑料管是「更耐蚀所以更安全」，实际在可燃／高危害介质上恰好相反。
03那氯化氢该用什么：钢衬非金属管道
非金属管道被 4.1.8 挡在门外，出路是退回钢衬非金属管道：钢管承压，内壁衬一层塑料或玻璃。
衬塑钢管执行 HG/T 20538-2016，衬塑层按材质分五个代号，适用温度差别很大：
| −15 ~ +110 | |||
| −25 ~ +70 | |||
| −29 ~ +90 | |||
| −29 ~ +80 | |||
| −29 ~ +180 |
（表内低温值按美标 A106／A53 管材给；用国内 20 号钢做基管时，低温下限定在 −20℃ 以上。）
氯化氢这类介质，通常选 PTFE：耐温上限到 180℃，耐蚀面最宽。温度在 110℃ 以内、腐蚀强度可控的场合，PO 或 PP 也可以用，成本低一档。
选型第一个动作，是拿介质的最高操作温度去对这张表。常见翻车点是这样：工况温度 120℃ 选了 PP（上限 110℃），或者开车时的吹扫蒸汽温度没算进去，衬层在蒸汽扫线时被烫软脱层。
PS 批注｜工程师视角
蒸汽吹扫这一条，是我见过最多的衬里管故障原因。设计时给的介质温度是 80℃、选 PP 没问题，可现场用 150℃ 蒸汽扫线，一次就把衬层顶开了。选型时问的不只是「正常工况多少度」，还有「吹扫／清洗用什么、多少度」。
04钢衬管不是「衬上就行」，两个数必须写进技术要求
同样是钢衬 PTFE，做得好和做得差，价格能差一倍，寿命差得更远。差别在两个指标上。
第一个是衬层厚度。
（以上为 PE／PO／PP 衬塑层的厚度，出自 HG/T 20538-2016 选用系列表；公称尺寸范围 DN25~DN1200，DN≥200 的大口径衬层厚度可适当加厚。具体以标准原文及订货技术条件为准。）
第二个是剥离强度。
衬层和钢管之间如果只是「套进去」，热胀冷缩来回几次就会鼓包脱层。所以衬里工艺分四种：
| 紧衬 | ||
| 滚衬 | ||
| 模压 |
技术要求里必须明确要「滚衬」或「模压」，并且给出剥离强度下限（这个数标准里没有定值，按工程订货口径写：衬 PTFE 一般要求 ≥ 4 N/mm，也有厂家按 ≥ 5 N/mm 执行；PO／PE 的取值各家差异较大，须在订货技术条件里约定，不能想当然照抄。注意单位是 N/mm，按衬层单位宽度算力，不是 N/cm。）
只写「钢衬 PTFE 管道」，不写工艺和剥离强度，供货方按松衬给你做，看着一样、用起来两回事。这时候吃亏的不是供货方，是我们自己。
05装的时候，四处最容易出事
选型对了，装错了一样白搭。衬里管安装和普通钢管差别最大的地方，是不能伤到内层。
| 100% 电火花检测 | ||
几条补充的：
● 衬层破损不得带伤运行。PTFE 耐蚀，但一旦破孔，介质直接接触碳钢外壳，腐蚀速度是非线性的，衬里管的失效往往是从一个针孔开始的。
● 支架跨距比钢管小。衬里管刚性比钢管低，同时又是法兰连接为主，跨距按普通钢管取会下垂、法兰处受力。
● 不能靠近热源、不能高温伴热。SH/T 3161—2021 4.1.15 明确：非金属管道不应采用温度高于其使用温度的伴管伴热。对衬里管同理，伴热温度必须压在衬层耐温之内。
06回到那个提问
如果把上一篇的干燥氯化氢议题接着往下走，选材路径大概是这样：
| 钢衬 PTFE | ||
三个方案不是并列关系，是有次序的：先看含水，含水过线就往衬里走；往衬里走的时候，先排除非金属管道。
07结语
回到开头那句话。
「衬里管道」说的就是钢管内衬一层塑料或玻璃的那类，重点在衬，也就是外面还是钢管承压。容易出岔子的地方，是有人把通体塑料的玻璃钢管也归到「衬里管」里来说，那就变成两回事了：前者是钢管承压、塑料耐蚀，后者是塑料本体连承压带耐蚀一起扛。在可燃或高危害介质上，规范对这两类的态度完全相反：非金属管道限制使用，钢衬非金属管道是标准解法。
这篇只讲后者，也就是衬层为塑料或玻璃（PTFE、PO、PP、PE 等）的钢衬管。衬金属的衬里管（衬不锈钢、衬钛）用在其他场合，逻辑不同，这里不展开。
所以选型第一步不是问「衬里还是不锈钢」，是先把介质定级。级别定下来，非金属管道这条线就清楚了；4.1.8 管的是它，钢衬非金属管道不受这一条限制。
剩下的，就是把温度、吹扫条件、剥离强度这三个数，一条条写进技术要求里。
本文基于公开法规、规章与标准文件整理，可能存在偏差或疏漏。
具体项目的适用口径，应以主管部门发布的最新文件和审查意见为准。
如发现错漏或有不同理解，欢迎在评论区指正交流。
