钨铜合金怎么选?从 W70 到 W90,一张表讲透适用场景
Elknvea做电子封装、电阻焊、电火花加工或高压开关的工程师，大概率都被钨铜合金"坑"过一次：同样是从供应商那里拿的"钨铜块"，这家买的用了三个月就出现电弧烧蚀凹坑，那家买的却能稳定跑两年。问题往往不在"是不是钨铜"，而在你选的是哪种钨铜。钨铜合金不是一个固定成分的材料，而是一个从 W70Cu30 到 W90Cu10 的宽牌号系列。钨含量每变动 5%，导热系数、热膨胀系数和硬度就跟着变一档。选错一档，设备寿命可能差一倍。这篇文章不讲虚的，只解决三个问题：钨铜到底是什么、不同牌号怎么选、采购时最容易踩什么坑。01 钨铜不是合金，是"两相复合材料"
先说一个容易被忽略的事实：钨和铜在固态下互不固溶。钨的熔点 3410°C，铜的熔点 1083°C，两者在冶金学上并不会像钢那样形成均匀的合金相。所以钨铜合金的实际制造方式是：先把钨粉压制成型、烧结成多孔钨骨架，再在高温下把铜熔渗进钨骨架的孔隙里。最终成品是钨相提供骨架、铜相填充其间的两相复合结构。钨铜的优势，本质上是把两种金属的长处"拼"在了一起。而调整钨和铜的比例，就是在这两个长处之间找平衡点。02 真正决定性能的，是比例这一个变量
钨铜合金的性能随钨含量变化的规律非常清晰，几乎是线性可预测的：规律很简单：钨含量越高，材料越硬、越耐烧蚀、热膨胀越低；铜含量越高，导热导电越好、越容易加工。还有一个特殊机制值得提：钨铜在极高温度下，铜相挥发会带走热量，形成所谓的"发汗冷却"效应。这也是它能在真空开关、军用高温部件等极端工况下不可替代的原因。03 不同应用场景，怎么选牌号
选型的核心思路不是"哪个牌号最好"，而是"你的工况最缺哪项性能"。 | | |
|---|
| | 需要高导电导热把焊接热量快速导走，同时有一定硬度抗变形。铜含量高一档更合适。 |
| | 需要电极损耗小、加工表面光洁。钨含量高一些电极更耐损耗，但导电率要够维持放电稳定。 |
| | 分断电弧能量大，要求耐电弧烧蚀、抗熔焊。热膨胀低也减少封接应力。 |
| | 核心要求是热膨胀系数匹配硅片(约 3–4)或 Al₂O₃(约 7)，同时高导热把芯片热量导出去。 |
| | 极端温度下要求高强度、抗烧蚀、不软化，牺牲部分导热换取耐温性能。 |
一个实用判断：如果你的工况里"热"比"电"更致命，往高钨方向选；如果"导电导热效率"是瓶颈，往高铜方向选。拿不准时，让供应商按你的工况给推荐，而不是自己拍脑袋定牌号。04 采购钨铜，最容易踩的三个坑
坑一：只比价，不看致密度
钨铜的理论密度是固定的，但实际烧结+熔渗后的致密度直接影响性能。密度偏低意味着孔隙率高，电弧作用下孔隙容易成为裂纹起点，导致提前龟裂。采购时要求供方提供实测密度报告，不要只看标称牌号。同是 W80Cu20，实测密度 15.6 和 15.2 的批次，寿命可能差很多。坑二：忽略后续加工精度
钨铜硬而脆，线切割、磨削、钻孔的工艺水平直接决定成品合格率。很多采购只订毛坯块，回来后发现加工不动、边角崩裂。如果你的图纸有公差要求，优先找能直接交付成品件的供应商，而不是自己扛加工风险。05 关于 Elknvea：专注钨铜合金的材料供应商

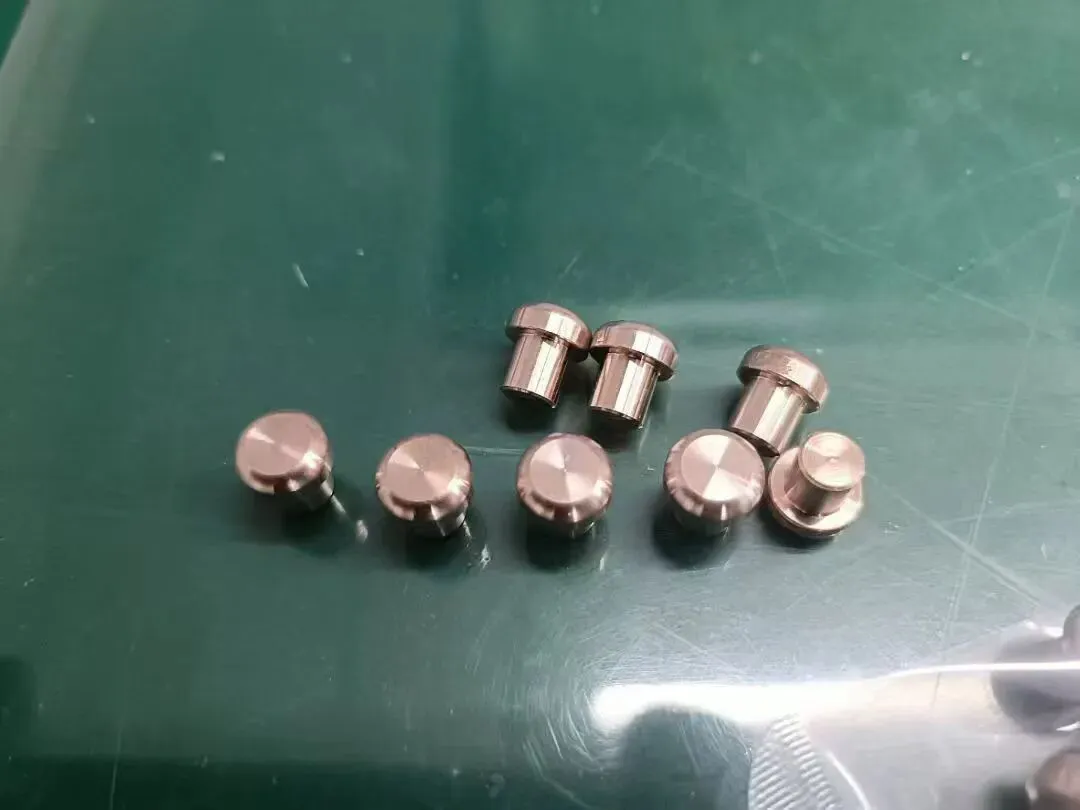

Elknvea 是红新金属材料（东莞）有限公司旗下专注钨铜合金的材料品牌。我们位于东莞长安——珠三角精密制造产业带的核心区域，紧邻电子、模具、新能源和汽车零部件产业集群。我们做的事很聚焦：钨铜合金板、棒、片及定制深加工件，覆盖 W70 到 W90 全系列牌号，支持按图纸精加工到成品交付。从电阻焊电极、电火花电极到电子封装热沉，我们知道不同工况下客户真正关心的是密度实测值、加工尺寸公差和交期稳定性。欢迎来电咨询钨铜合金牌号选型、样品打样与批量报价。
