机械图纸常用配合怎么选?看懂H7/g6这些代号就够了

以H7/g6为例，代号清晰拆分四部分：

● H：孔的基本偏差代号（大写字母代表孔）

● 7：孔的公差等级，对应IT7级

● g：轴的基本偏差代号（小写字母代表轴）

● 6：轴的公差等级，对应IT6级

简单理解就是：孔按H7加工，轴按g6加工

字母直接决定配合是间隙、过渡还是过盈，规律清晰：

孔（大写）

● A~H：尺寸偏大，属于间隙配合

● H：下偏差为0，最小尺寸等于名义尺寸，是最常用基准孔

● J~ZC：尺寸偏小，为过渡或过盈配合

轴（小写）

● a~h：尺寸偏小，属于间隙配合

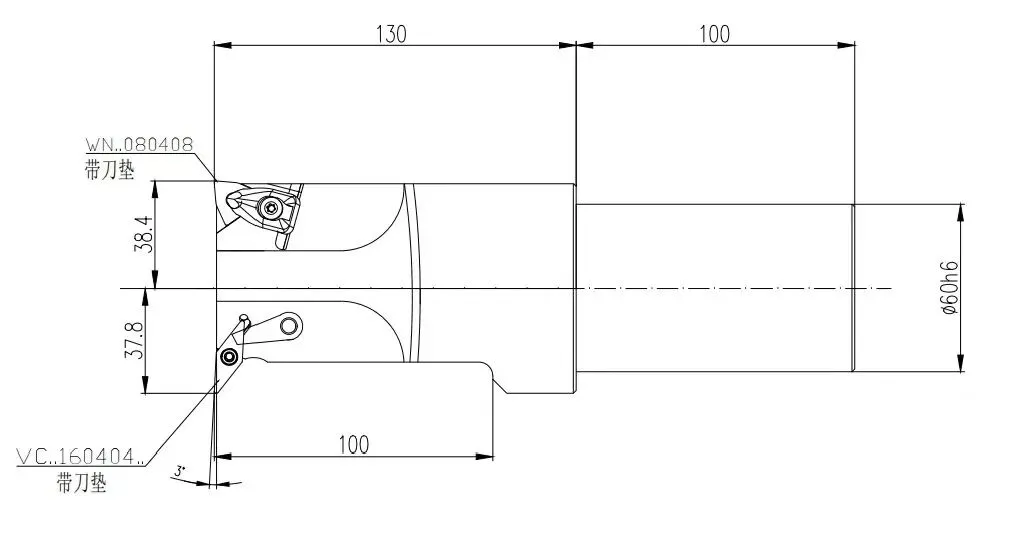

● h：上偏差为0，最大尺寸等于名义尺寸，是基准轴

● j~zc：尺寸偏大，为过渡或过盈配合

核心规律：字母越靠后，配合越紧。

数字代表精度高低，数字越小精度越高、公差带越窄，对应不同加工场景：

● IT5~IT6：精密级，适用于磨削、精密加工

● IT7~IT8：中等级，适用于精车、精铣

● IT9~IT11：普通级，适用于常规机械加工

● IT12~IT14：宽松级，适用于粗加工、冲压件

常规配合面常用IT6~IT7，普通非关键配合用IT8~IT9，非配合尺寸选IT10及以上即可。

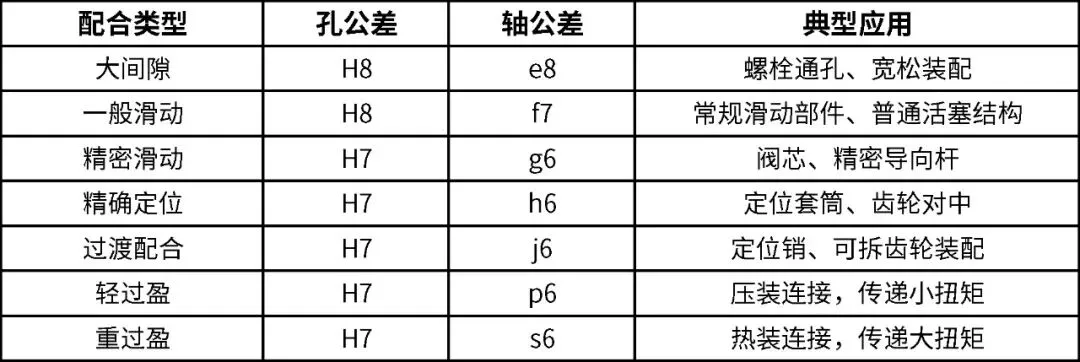

不用记上百种组合，记住以下常用配合，覆盖绝大多数设计场景：

※ 注：数值以Z25mm直径为参考，实际尺寸会变化，但配合松紧关系不变。

以25mm内径深沟球轴承为例，内圈随轴转、外圈固定在壳体：

轴与轴承内圈：需轻微过盈防打滑，选j6（普通负荷），重负荷可选k6

壳体与轴承外圈：需间隙方便安装，选H7

最终标注：轴Ø25j6，壳体孔Ø25H7，满足安装与使用要求。

机械配合不用死记硬背，掌握字母、数字的核心规律，记住常用组合，设计、识图时就能快速判断，提升工作效率。
