先给结论
8 寸线的甩干升级，比多数人想的简单：离心甩干的主战场本来就是 200mm（8 英寸）及以下晶圆，机型成熟、口径齐、可选项多。真正要花心思的，反而是升级这件事本身——场地水电怎么算、双腔还是多工位、怎么换设备不停线。
这篇文章把「选设备」和「做升级」拆成两条线讲清楚，文末附一份「老产线升级前必确认的 6 件事」，可以截图存到手机里对着核。
做设备这些年，我们发现一个规律：最近一两年，主动来找我们聊 8 寸甩干机升级的产线负责人，明显变多了。开口第一句话往往不是问设备，而是试探——「我们这条 8 寸老线，还有升级的必要吗？」
这个问题背后，是对「8 寸=落后产能」的担心。

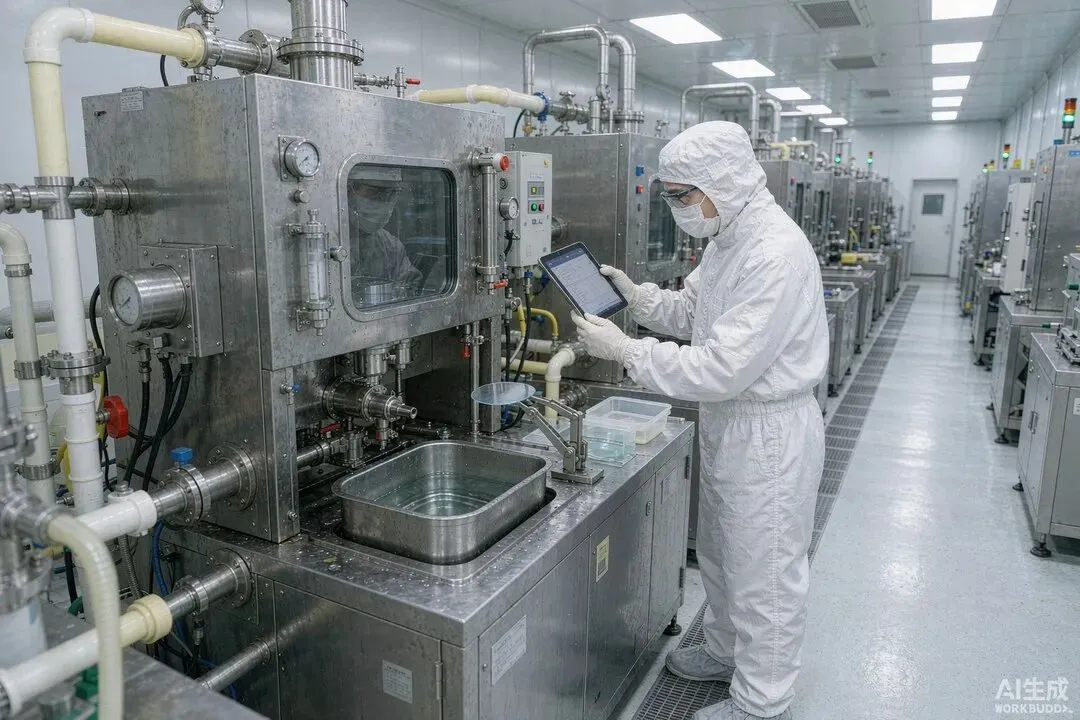

跑了很多年的 8 寸产线车间。设备老了，产线并没有老。（AI 生成示意图）都说 8 寸是"落后产能"，甩干环节还值得升级吗？
恰恰相反——对离心甩干来说，8 寸不是边缘场景，是绝对主场。
一条可以直接引用的技术口径：行业技术资料显示，离心甩干干燥单元的适用范围，主要就是 200mm（8 英寸）及以下晶圆。换句话说，你在 8 寸线上用的离心甩干工艺，正处在这种干燥方式最成熟、数据最全的区间里。
市场数据也支持这个判断。行业研报综合口径显示，国产设备在 8 英寸及以下产线的渗透率已经突破 65%——这个渗透率是设备一台台装上去、跑完验证期换来的，说明 8 寸段的设备供应链已经充分竞争、充分成熟。对升级方来说，这意味着选择多、对比容易、试错成本低。
所以「8 寸线要不要升级」不该问产能代际，该问干燥环节现在拖不拖后腿：水痕、颗粒、节拍，哪一项在拖良率和稼动率，哪一项就值得先动。
8 寸线不是落后产能，是离心甩干技术最成熟的主场。
—— 道盈科技技术团队

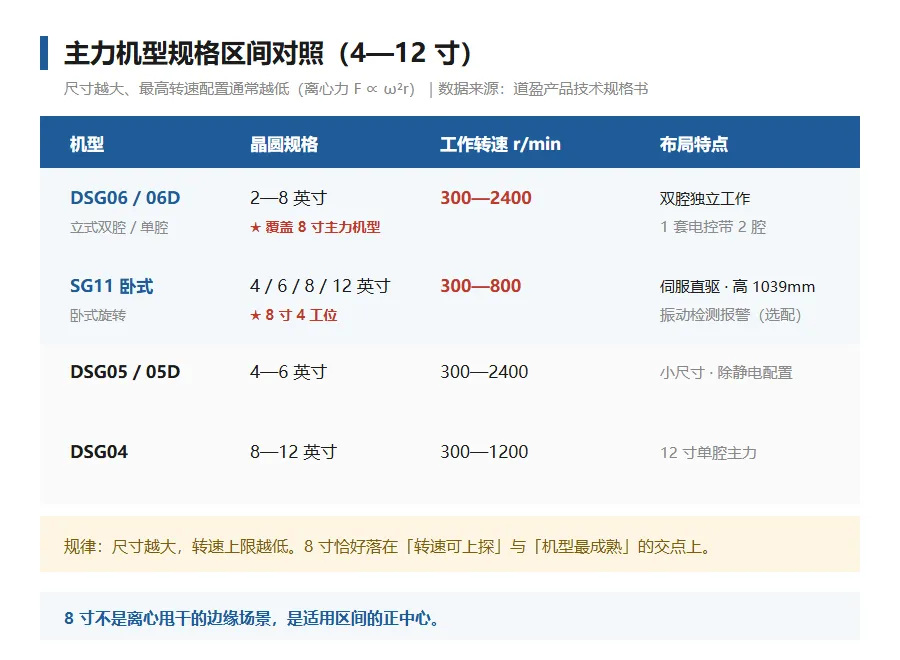

主力机型的规格区间：8 寸恰好落在立式、卧式两个方向的覆盖中心，选择面最宽。8 寸甩干机，转速是不是越高越好？
不是。转速要跟尺寸一起看，这里有个物理账。
离心力 F ∝ ω²r——同样转速下，片子半径越大，片缘受到的离心力和气流扰动越大。所以行业通行的规律是：尺寸越大，机型的最高转速配置越低。我们的 12 寸机型（DSG04）转速上限在 1200 r/min 量级；而 4—8 寸机型转速可以做到 300—2400 r/min，因为片小，扛得住更高的旋转加速度。
但这不等于选 8 寸机就该顶着 2400 r/min 挑。薄片区、带深沟槽的图形片，转速过高反而容易被气流扰动。比转速上限更该看的，是加减速曲线平不平、驱动方式是什么——变频调速和伺服直驱是两个等级：我们的卧式 SG11 用的是无刷伺服电机直驱，转轴氮气密封加安全互锁，还预留了振动检测报警（选配），机器转得稳不稳，电柜自己会说话。
一节给个实数：4—8 寸机型工作转速区间 300—2400 r/min，氮气压力 0.3MPa——选型时先问驱动，再问上限。
单腔、双腔还是多工位？产能到底怎么算？

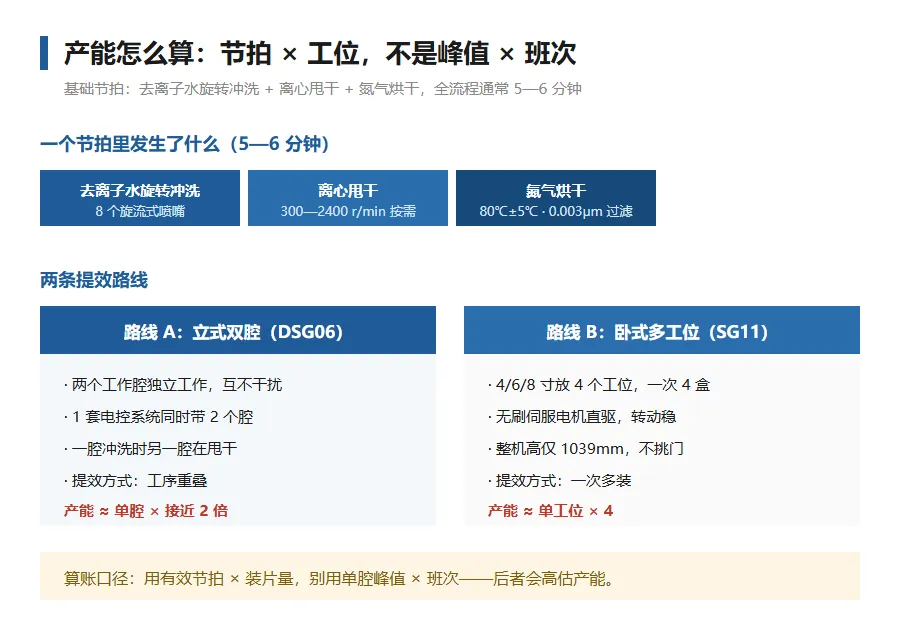

先记住一个基础节拍：去离子水旋转冲洗 + 离心甩干 + 氮气烘干，整套流程通常 5—6 分钟走完。产能就是用这个节拍乘工位数算出来的，不难，但要算对口径——别拿单腔峰值乘班次，要拿有效节拍乘装片量。
两条路线供对比：
立式双腔（DSG06 方向）。4—8 寸规格，两个工作腔独立工作、互不干扰，用 1 套电控系统同时带 2 个腔——一腔在冲洗、另一腔在甩干，节拍重叠，整线效率比单腔翻着算要高。腔体 SUS316L 电化学抛光，氮气过滤精度 0.003μm，比要防的 0.3μm 颗粒小两个数量级。
卧式多工位（SG11 方向）。2 个工位放 12 寸、4 个工位放 4/6/8 寸，一次装四盒片盒同时处理，适合批量大、规格固定的老产线。卧式布局整机高度只有 1039mm，进门不挑门。
同样 5—6 分钟节拍，双腔靠工序重叠提效，多工位靠一次多装提效——两条路都能算清账。老产线的场地和水电，装得下新设备吗？
这是老产线升级最容易翻车的地方——设备定了，进场发现门进不去、电带不动。提前量三笔账：
占地与高度。立式 DSG06 外形 968×610×1954mm，占地小但将近 2 米高，要量层高和吊顶；卧式 SG11 外形 1250×1134×1039mm，矮趴不挑门，但要给转盘回转直径留维护空间。
电力。4—8 寸主力机型电源功率普遍在 7kW 档，AC380V 50Hz 三相电——老产线的配电柜多半够，但要确认预留回路。
气与水。氮气 0.3MPa、去离子水 0.3MPa，两路都要到位；用热氮气干燥的机型，氮气工艺温度可控在 80℃±5℃（调整范围 20~100℃），PID 控温、液晶屏实时显示。
这三笔账都是设备外形表上的硬数字，签约前让对方把外形尺寸、功率、水气接口参数一次性给全，对着现场量一遍。
升级的钱，花在哪一块最划算？
老产线预算有限，钱要花在刀刃上。我们的建议排序：先花在验收口径上，再花在可靠件上，最后才是花哨选配。
验收口径是最便宜的提升：把「0.3μm 颗粒数增加量小于 30 颗」「节拍按全流程计时」这类增量口径写进技术协议，后面调试、验收、扯皮的成本全都降下来。可靠件次之：PFA 高纯管件、0.003μm 氮气过滤器、电阻率监控，这些直接决定干燥质量的天花板。
放到行业大盘看，这笔投入的大环境是成立的：IIM 信息预计 2026 年全球半导体湿法设备市场规模将达到 128.6 亿美元，同比 +11.4%，其中中国大陆占 34.7%，是全球最大的单一区域需求方；而头部晶圆厂稼动率普遍超过 90%——产线几乎不停，干燥环节每一次波动都被放大，升级的回报周期因此比想象中短。
预算有限时，先定口径、再上可靠件、最后看选配。（AI 生成示意图）老产线升级最怕什么？怎么做到不停线？
最怕的不是新设备不好，是换设备的那个空档。
我们在现场建议的做法是分两步：先并行、后切换。选双腔或多工位机型，新设备进厂调试期间老工艺照跑；新机用工艺菜单（recipe）功能把老产线的参数平移过来——我们的机型 recipe 可设 10 套，不同批次的片子各用各的程序，试跑阶段新旧两套随时切换。等颗粒数据稳了（验收口径按「清洗后 0.3μm 颗粒数增加量小于 30 颗」来），再让老设备退役。
可靠性的兜底也要看配置：双腔机型两套独立电控、一腔故障另一腔不停；故障实时显示和报警、腔门氮气密封加安全互锁，这些在签约时逐项确认，别等停线了才想起来问。
升级最难的不是换新机器，是让老产线一直没停。
—— 道盈科技技术团队
升级前，该确认哪 6 件事？
这 6 件事按顺序过一遍，基本能避开老产线升级的大部分坑。建议截图保存。

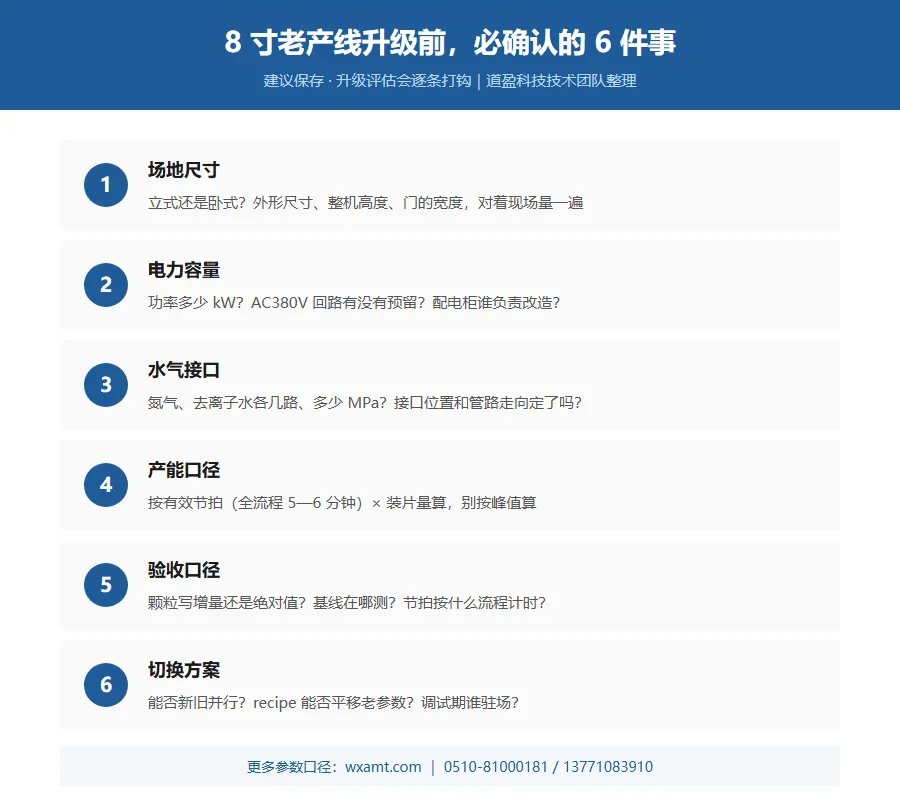

这张图可以直接保存，升级评估会上逐条打钩。1. 场地尺寸：立式还是卧式？外形尺寸、整机高度、门的宽度，对着现场量一遍。
2. 电力容量：功率多少 kW？AC380V 回路有没有预留？配电柜谁负责改造？
3. 水气接口：氮气、去离子水各要几路、多少 MPa？接口位置和管路走向定了吗？
4. 产能口径：按有效节拍（全流程 5—6 分钟）乘装片量算，别按峰值算。
5. 验收口径：颗粒写增量还是写绝对值？基线在哪测？节拍按什么流程计时？
6. 切换方案：能不能新旧并行？recipe 能不能平移老参数？调试期谁驻场？
常见问题
Q：8 寸老线用烘箱凑合了这么多年，还有必要上专用甩干机吗？
看工艺要求。烘箱是整批加热的慢工艺，解决的是"干没干"；甩干机解决的是"干得干不干净、快不快"——离心甩干加氮气烘干的全流程通常 5—6 分钟，且颗粒增量可按 0.3μm 小于 30 颗的口径验收。对良率敏感的产线，这两件事不是一回事。
Q：老产线批号杂、片种多，一台机器能兼容吗？
看 recipe 数量和载具设计。工艺菜单可设 10 套的机型，不同批次调不同程序；装片盒和旋转支架按 4—8 寸规格覆盖设计，换批不改硬件。选型时把你们最薄、最小、带沟槽的片种都列给供应商，让对方按最难的那款做工艺窗口验证。
Q：8 寸设备以后还能处理其他尺寸吗？
可以留意覆盖区间。我们的 DSG06 覆盖 2—8 英寸，SG11 同一工位布局覆盖 4/6/8 寸（换工位放 12 寸），化合物衬底、玻璃基板类材料也有对应机型。买设备时把"未来可能加工什么"提前说，比事后改造省得多。
Q：升级期间出了问题，售后怎么响应？
这是国产设备相对进口的强项——本地工厂、本地备件。确认三件事：保修期多长、常规备件多久到、调试期有没有工程师驻场。这些都应该写进合同，而不是停留在口头承诺。
参考资料：道盈科技产品手册与技术规格书（乐享知识库 ko-03-005 / ko-03-006，DSG06 / SG11 机型参数）；全芯半导体技术文章（离心甩干干燥单元适用范围主要为 200mm 及以下晶圆）；行业研报综合口径（国产设备在 8 英寸及以下产线渗透率突破 65%）；IIM 信息《全球及中国半导体湿法设备市场投资趋势报告》（预计 2026 年全球市场 128.6 亿美元、同比 +11.4%，中国大陆占 34.7%，头部晶圆厂稼动率超 90%）。文中实拍风格配图为 AI 生成示意图。产品参数以正式技术协议为准。
