做SEM粉末样品制样，很多人把注意力都放在分散好不好、喷不喷金上，却忽略了一个同样致命的问题——基底选对了没有？

基底选错，轻则背景干扰、图像发虚，重则EDS谱图里冒出不该有的元素，数据直接废掉。更严重的是，不合适的基底可能让粉末在抽真空时飞散，污染样品室。

* 一句话原则：基底的选择，不只看“能不能粘住粉末”，更要看“会不会干扰成像和能谱”。

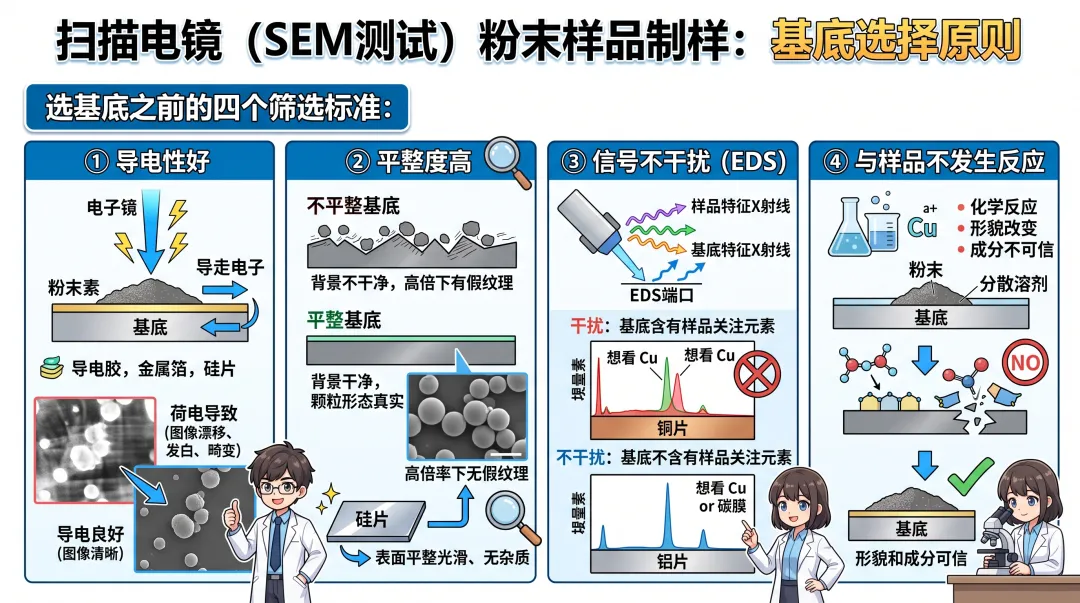

一、先立原则：基底要满足四个条件

选基底之前，先拿这四个标准去筛：

① 导电性好

基底必须能把电子导走，否则粉末和基底一起荷电，图像漂移、发白、畸变。导电胶、金属箔、硅片都是冲着这个来的。

② 平整度高

基底越平整，背景越干净，高倍下越不容易出现假纹理。硅片之所以被推荐，核心原因就是表面平整光滑、无杂质。

③ 信号不干扰

如果要做EDS，基底含有的元素绝对不能和样品关注元素重叠。想看Cu元素，就别用铜片做基底；想看Si元素，就别用硅片。

④ 与样品不发生反应

基底不能和粉末或分散溶剂发生化学反应，否则形貌和成分都不可信。

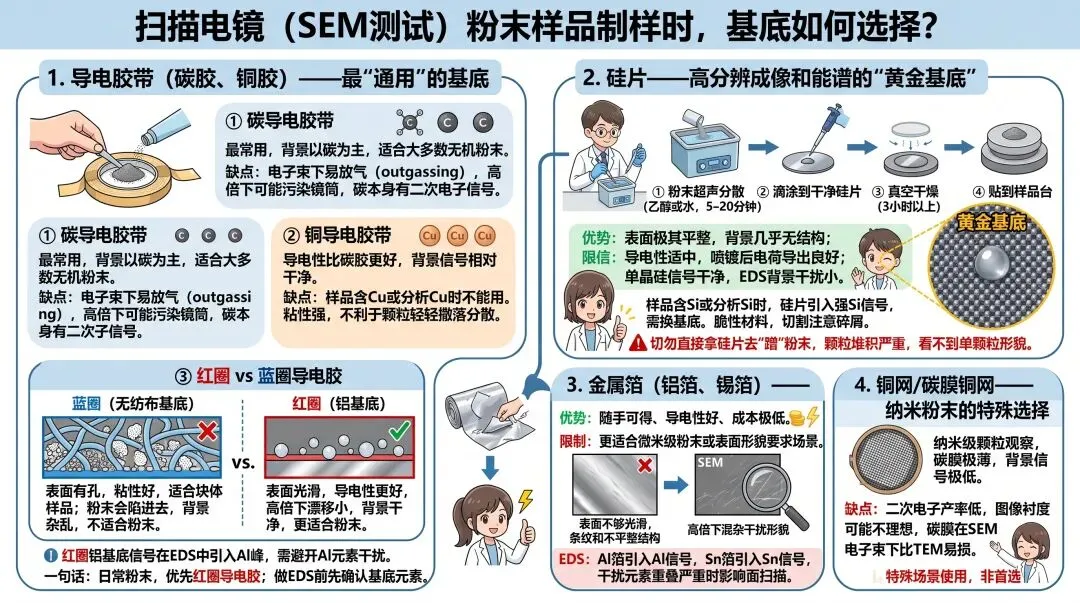

二、常见基底类型：各自适合什么场景

1. 导电胶带（碳胶、铜胶）——最“通用”的基底

导电胶带是SEM制样中使用频率最高的基底，直接贴在样品台上，把粉末撒上去或涂上去即可。

① 碳导电胶带：最常用，背景以碳为主，适合大多数无机粉末。缺点是碳胶在电子束下容易放气（outgassing），高倍长时间观察时可能污染镜筒，而且碳本身有二次电子信号，背景不算最干净。

② 铜导电胶带：导电性比碳胶更好，背景信号也相对干净。但如果样品本身含铜或需要分析铜元素，不能用铜胶。另外铜胶的粘性通常比碳胶强，对于需要“轻轻撒上去、保持颗粒分散”的样品，反而不太好操作。

③ 红圈 vs 蓝圈导电胶： 市面上的导电胶台有“蓝圈”和“红圈”之分。蓝圈是无纺布基底，表面有孔，粘性好，适合固定块体样品，但不适合粉末——孔隙会让粉末陷进去，背景杂乱。红圈是铝基底，表面光滑，导电性更好，高倍下漂移小，背景干净，更适合粉末样品固定。红圈导电胶的铝基底信号在EDS中会引入Al峰，如果样品含Al或关注Al，需要避开。

* 一句话：日常粉末，优先红圈导电胶；做EDS前先确认基底元素是否干扰。

2. 硅片——高分辨成像和能谱的“黄金基底”

硅片在SEM粉末制样中的地位，几乎是“标准答案”级别的。多项研究对比了二氧化硅小球、ZSM-5分子筛、聚苯乙烯小球在不同基底上的成像效果，结论一致：滴涂在硅片基底上可以减小荷电效应和背景影响，清晰观察到纳米级形貌。

硅片的优势很明确：

• 表面极其平整，背景几乎无结构；

• 导电性适中，配合喷镀后电荷导出良好；

• 单晶硅信号干净，EDS背景干扰小。

* 硅片的正确用法：粉末先分散在乙醇或水中超声5–20分钟，用吸管滴到干净硅片上，真空干燥3小时以上，再贴到样品台上。不要直接拿硅片去“蹭”粉末，那样颗粒堆积严重，看不到单颗粒形貌。

* 硅片的限制： 如果样品含Si或需要分析Si元素，硅片会引入强烈的Si信号，必须换基底。另外硅片本身是脆性材料，切割时注意边缘碎屑。

3. 金属箔（铝箔、锡箔）——低成本、快速，但有代价

铝箔和锡箔的优点是随手可得、导电性好、成本极低，家用铝箔就可以直接用作SEM基底。

*但代价也很明显：表面不够光滑。研究对比显示，铝箔表面存在明显的条纹和不平整结构，这些基底本身的纹理在低倍下可能被忽略，但在高倍下会和样品的纳米形貌“混在一起”，干扰判断。因此铝箔更适合微米级粉末或对表面形貌要求不极致的场景。

* EDS注意：铝箔引入Al信号，锡箔引入Sn信号，基底元素与样品元素重叠时会严重干扰面扫描结果。

4. 铜网/碳膜铜网——纳米粉末的特殊选择

铜网碳载膜是TEM制样的常见基底，在SEM中也有应用。它的碳膜非常薄，背景信号极低，适合观察纳米级颗粒。但碳膜的二次电子产率低，图像衬度可能不够理想，而且碳膜表面在SEM的电子束下比在TEM中更容易受损。

铜网碳膜更适合“纳米颗粒需要极低背景”的特殊场景，不是常规粉末制样的首选。

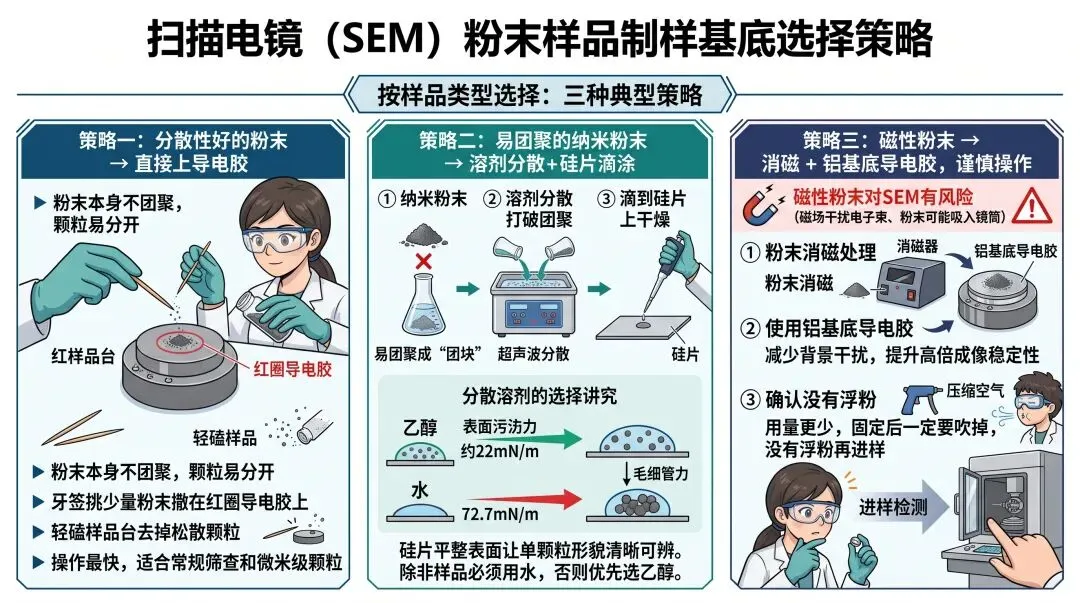

三、按样品类型选基底：三种典型策略

策略一：分散性好的粉末 → 直接上导电胶

如果粉末本身不团聚、颗粒之间容易分开，直接用牙签挑少量粉末撒在红圈导电胶上，轻磕样品台去掉松散颗粒即可。操作最快，适合常规筛查和微米级颗粒。

策略二：易团聚的纳米粉末 → 溶剂分散+硅片滴涂

纳米粉末最容易团聚成“团块”，直接撒在胶上看到的全是团聚体，看不到单颗粒。* 正确做法是：分散在乙醇中超声，滴到硅片上干燥。溶剂分散能有效打破团聚，硅片的平整表面让单颗粒的形貌清晰可辨。

* 分散溶剂的选择也有讲究：乙醇的表面张力（约22mN/m）远小于水（72.7mN/m），干燥过程中毛细管力小，粉末不容易在干燥时再次团聚。除非样品必须用水，否则优先选乙醇。

策略三：磁性粉末 → 消磁 + 铝基底导电胶，谨慎操作

磁性粉末本身对SEM就有风险（磁场干扰电子束、粉末可能被吸入镜筒），基底选择上更要小心。建议的做法是：先对粉末做消磁处理，然后使用铝基底导电胶固定，铝基底可以减少背景干扰，同时帮助提升高倍成像的稳定性。磁性粉末的用量要比普通粉末更少，固定后一定要用压缩空气吹掉所有松散颗粒，确认没有浮粉再进样。

四、做EDS时，基底选择的“一票否决”规则

如果测试目的是EDS元素分析，基底选择的标准立刻变得严格起来。核心规则只有一条：

① 基底含有的元素，不能和样品中需要分析的元素相同。

② 基底的元素信号会和样品信号叠加，导致：

• 点扫结果中基底元素被计入样品成分；

• Mapping中该元素的分布图出现异常亮点，无法判断哪些来自样品、哪些来自基底。

常用基底的“禁用元素”清单：

如果样品中需要分析的元素恰好就是基底的“主打元素”，换基底是唯一的选择。比如分析含Cu催化剂时不能用铜片，分析含Si分子筛时不能用硅片。

五、基底选择速查表

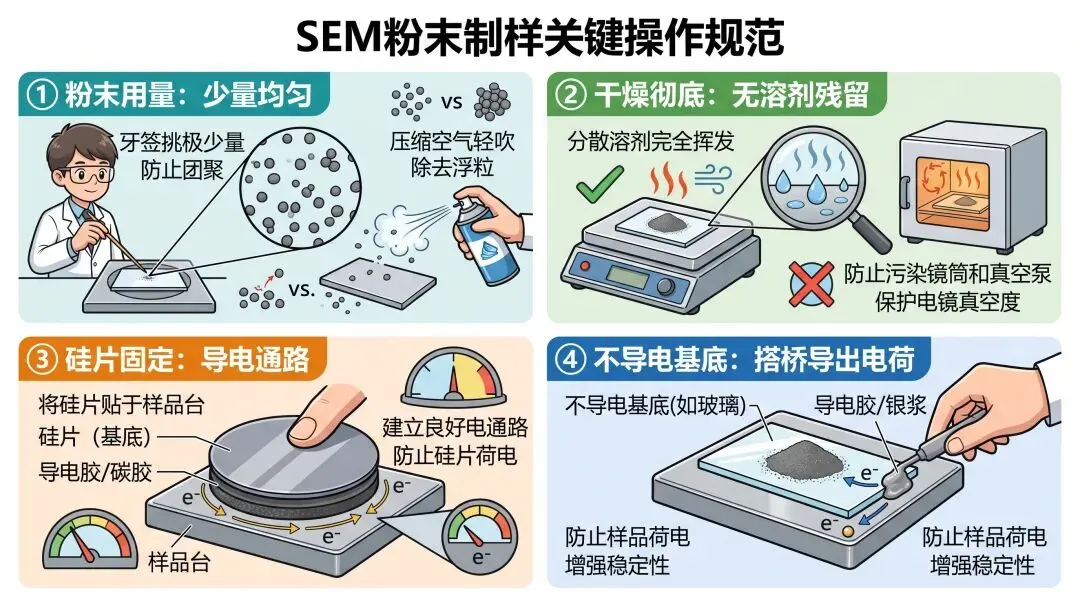

六、操作中的几个关键细节

① 粉末用量要少

基底上粉末越多，团聚和堆积越严重，越看不到个体颗粒。牙签挑一点点就够，撒完后用压缩空气轻吹，去掉所有没粘牢的颗粒。

② 干燥要彻底

无论用硅片还是导电胶，分散溶剂必须完全挥发。带溶剂的样品进真空腔后放气，污染镜筒和真空泵。

③ 硅片要贴到样品台上

硅片本身不是样品台，需要用导电胶把硅片固定在样品台上，确保硅片和样品台之间有电通路。否则硅片本身会荷电。

④ 导电性差的基底要“搭桥”

如果基底（如玻璃片）不导电，需要用导电胶或碳胶从样品表面连接到样品台，形成电子导出通道。

* 总结

SEM粉末制样的基底选择，核心逻辑就三句话：

成像看平整度和导电性，能谱看元素干扰，特殊样品看安全风险。

硅片适合高分辨和纳米颗粒，红圈导电胶适合常规粉末和磁性样品，金属箔适合快速低成本制样。做EDS之前，先看基底元素和样品元素有没有冲突——有冲突就换基底，没有冲突再考虑平整度和导电性。基底选对了，后面的事情才顺。
