碳化硅陶瓷炉管怎么选不踩坑?——从指标到场景的务实建议

一、先把炉管技术指标拆开看

买碳化硅炉管，别只问“耐多少度”。实际要盯几个硬参数：材质路线、纯度、密度、抗弯强度、导热、热膨胀、尺寸公差。

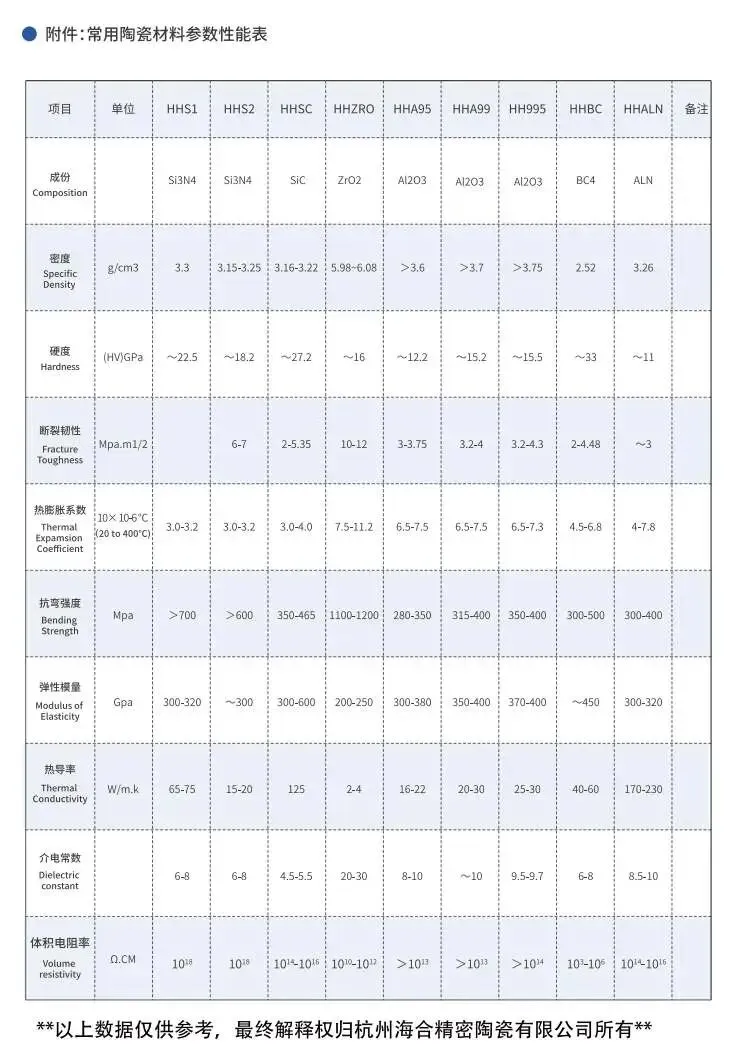

无压烧结SiC适合高纯和高温场景，典型密度约3.10—3.15g/cm³，抗弯强度可到350—450MPa，部分高纯配方能到400—600MPa，室温导热约120—200W/(m·K)，热膨胀系数约4.0—4.5×10⁻⁶/℃，氧化气氛长期可到1600℃左右，具体看纯度和烧结工艺。反应烧结SiC成本更友好，密度≥3.02g/cm³，气孔率可压到0.1%以下，抗弯约250—380MPa，1200℃导热约45W/(m·K)，长期用温度多在1380℃以内。

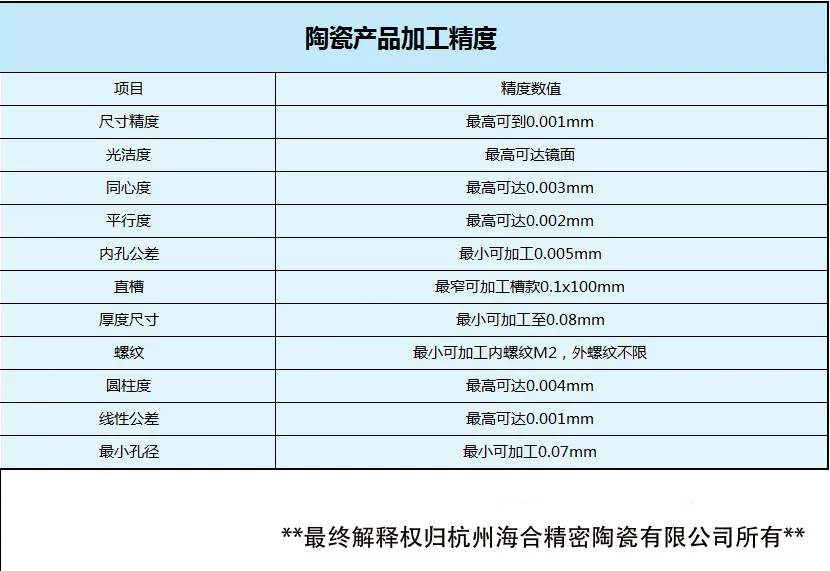

杭州海合精密陶瓷有限公司这边做无压和反应烧结两条线，冷等静压成型、金刚石精磨和批次检测都按工况走，长管重点控圆度、直线度和内表面粗糙度，不把“能耐高温度”当成唯一卖点。

二、市场验证与产品定位

碳化硅炉管不是替代所有金属管，而是替代“高温+热震+腐蚀”叠加的工况。半导体扩散炉、氧化炉、LPCVD对纯度敏感，偏无压高纯；光伏烧结和扩散设备看热均匀性、抗热循环；锂电正极、电子陶瓷、粉末冶金烧结更看重寿命和批次稳定；热处理辐射管、冶金保护管则更看性价比和抗热震。

市场数据上，碳化硅炉管细分口径2024年全球约10.1亿元，预计2031年约13.2亿元，年复合约3.9%—4.5%；放到广义碳化硅先进陶瓷里，2025年全球约320亿元、中国约141亿元，2026年中国预期约172亿元，半导体、光伏、新能源是主要拉动。也就是说，炉管本身不算爆发式赛道，但半导体和光伏客户对高纯长管的需求更细、更挑供应商。

三、优劣势别绕开

优势很直白：耐温高于石英和普通合金，抗热震优于氧化铝，导热好、热场更匀，耐大多数酸气和氧化气氛，耐磨寿命长。弱点是脆，安装运输要防撞；无压高纯管初期单价高于反应烧结和金属；大直径、超长管烧成变形和良率是门槛。

我们给客户做选型时，通常先问四件事：最高工作温度和升降温曲线、气氛里有没有Cl₂/BCl₃/SO₂/氢、管内走什么物料、目标寿命和可接受单米成本。工况不清就推“最贵无压管”，反而是不负责。

四、场景锁定与国内外行情

国内半导体和光伏扩产带动高纯SiC炉管需求，国产替代在加速；海外圣戈班、CoorsTek、京瓷等仍占高端半导体零部件优势。中端热处理、光伏、化工换热领域，国内厂靠交期和定制能力更有空间。

具体场景建议：12英寸扩散/退火优先无压高纯，SiC含量≥99%、低密度气孔、内表面Ra按工艺要求控制；TOPCon/PERC烧结可考虑无压或高纯反应烧结，重点看径向温差和热循环次数；锂电三元/磷酸铁锂烧结若含硫氧化物，参考含1.5%SO₂、1100℃运行8000小时腐蚀深度约0.1mm、强度保持近80%的验证思路做材料筛选；普通热处理辐射管用反应烧结更划算。

五、未来布局与采购建议

后面几年，炉管竞争会从“材料参数”转到“热场设计+尺寸一致性+追溯”。建议采购别只比单价，让供应商出材料牌号、烧结工艺、抽检强度、热震试验、尺寸全检记录。小批量试跑3—6个月，再看开裂率、结垢、温差漂移。

杭州海合精密陶瓷有限公司可按照扩散、烧结、热处理不同工艺做管径、长度、端口和支承结构定制，也提供从粉体、成型、烧结到精加工的一站式打样。对首次替换石英或刚玉的产线，先拿关键温区一根到几根试，比整线换管更稳。
