一张图讲清:调节阀与开关阀,到底怎么选?

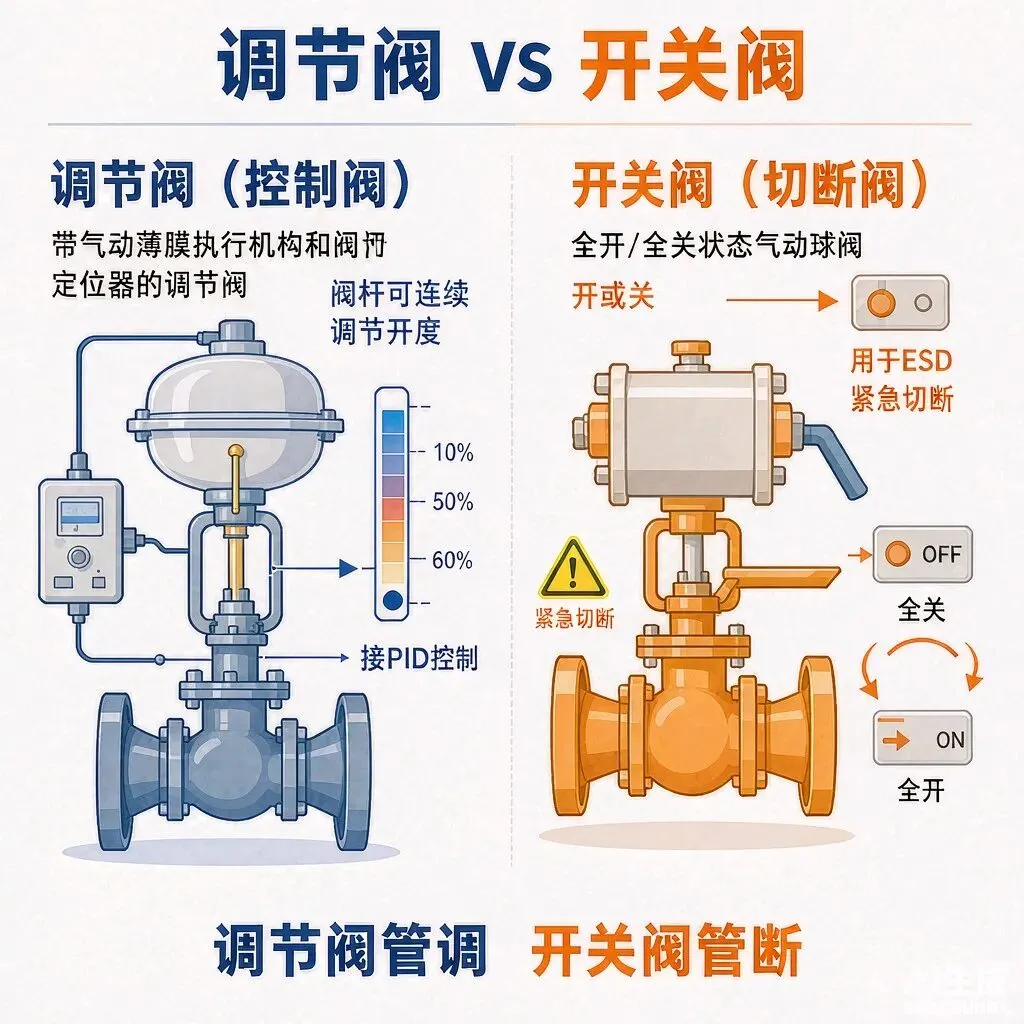

图：调节阀与开关阀选型对比示意（左：连续微调；右：开/关切断） 它们是控制回路里最常见的两种阀，但干的是完全不同的活。 调节阀（Control Valve，也叫控制阀）负责"连续微调"——像水龙头一样可以拧大拧小，用来把流量、压力稳定在设定值，通常接在 PID 控制回路里，靠阀门定位器（Valve Positioner）精确控制开度。 开关阀（On-off Valve，也叫切断阀）只干一件事——开或关，非 0% 即 100%，像电灯开关。常见气动球阀、闸阀，用在紧急切断（ESD，Emergency Shutdown）和联锁保护上。 要连续调节流量/压力，选调节阀：重点算 Cv 流通能力、定流量特性（线性或等百分比 Equal Percentage）、选执行机构（以气动为主）。 要快速切断或参与联锁，选开关阀：关键看动作速度（ESD 通常要求几秒内切断）、密封等级（力求零泄漏）和防火认证（API 607）。 另外别忽略气源故障位置——故障开（Fail Open）还是故障关（Fail Closed）必须按 SIS（安全仪表系统）要求定，定错了联锁就失灵。 👆👆👆👆👆👆👆👆👆👆👆👆👆👆 你知道绝热规格书中的“S”clips是啥么？它的作用是什么？ 国家会展中心（天津）——伞状树型钢结构解析 你知道什么是“水露点降”么？它和“水露点”是什么关系？ 最近找了一个“私人助理”不错，24小时standby！ 此“ps”非彼“ps”，你知道具体意思吗？ 设计图纸“专业会签”知多少？ 3小时70台套橇装设备建模 你知道压力表前的二阀组、三阀组、四阀组、五阀组都是干什么用的么？
一、先分清"两兄弟"的分工
二、选型先看"干什么用"
三、两个最容易踩的坑
把开关阀当调节阀频繁微调，密封很快磨坏，寿命骤降；
用调节阀做切断阀，往往"关不死"造成串料泄漏。
