做产品风险分析时，DFMEA、FMECA和FTA经常一起出现。由于三者都在研究产品为什么会失效，很多团队容易把它们混在一起：做完DFMEA就不再做FTA，或者在FMEA表中增加一列危害度，就认为完成了FMECA。
其实，三种方法解决的是三个不同的问题：
DFMEA：产品可能出现哪些设计失效？ FMECA：这些失效中，哪些最危险、最值得优先处理？ FTA：某个严重后果，究竟会通过哪些路径发生？
可以把它们简单理解为：DFMEA负责把风险找全，FMECA负责把重点排清，FTA负责把关键路径拆透。

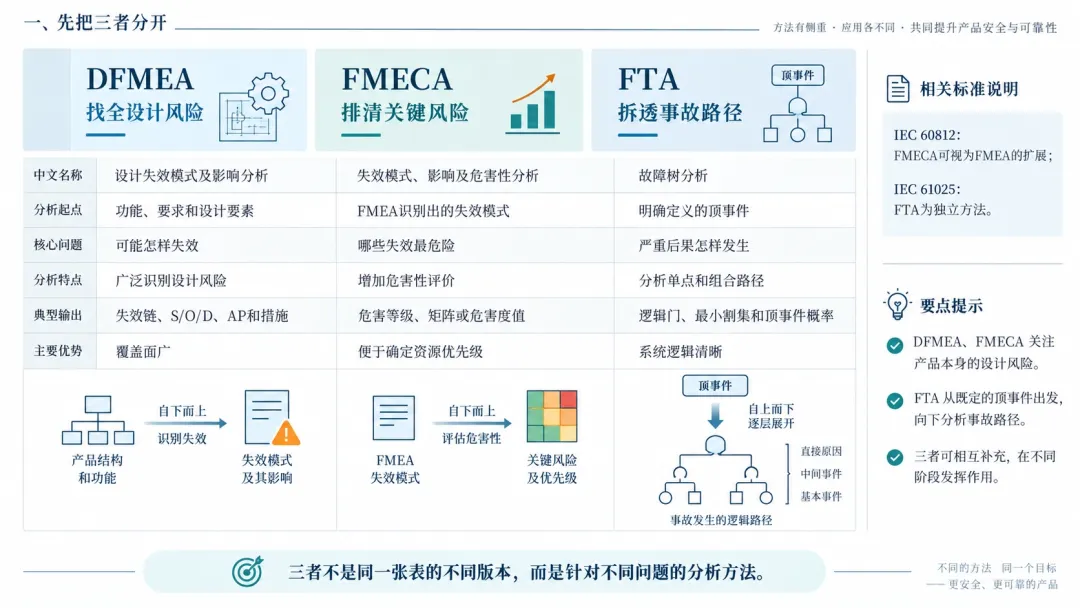

一、先把三者分开
DFMEA和FMECA通常先建立产品的结构和功能关系，再从具体失效向上分析影响。产品结构可以从系统逐层分解到子系统、组件和零件，但失效影响通常从当前焦点要素向上一级传播。
FTA的方向则正好相反。它先确定一个不可接受的系统后果，再向下追问：哪些事件单独发生或组合发生，会导致这个后果？
IEC 60812将FMECA作为FMEA的扩展形式，FTA则由IEC 61025等标准单独规定。由此可以看出，三者不是同一张表的不同版本，而是针对不同问题的分析方法。

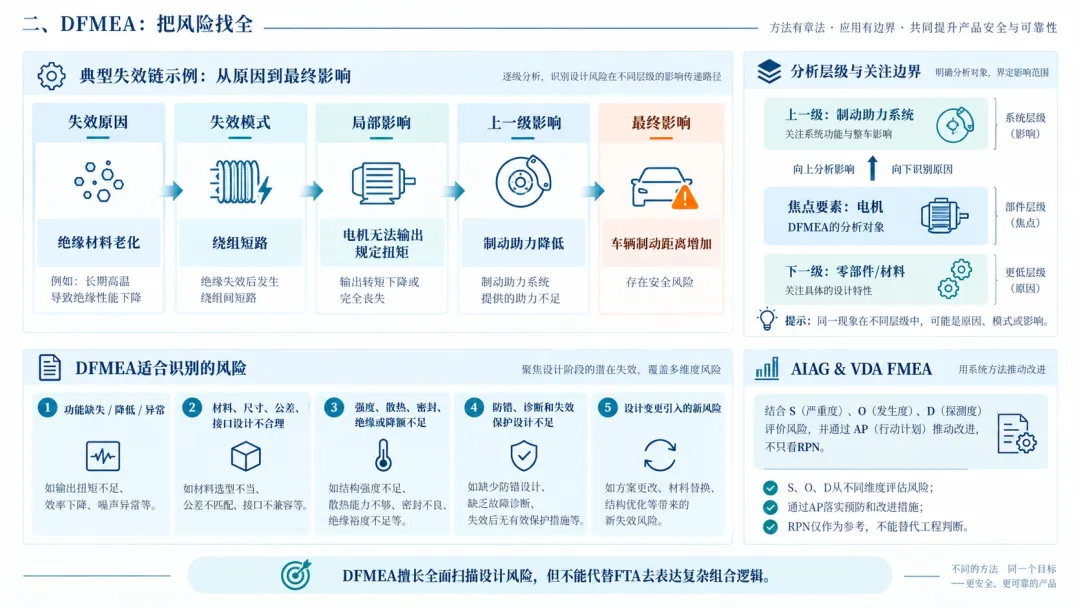

二、DFMEA：把风险找全
DFMEA中的“D”代表Design。它主要用于识别产品设计本身可能产生的风险，并推动设计预防。
其基本失效链是：失效原因 → 失效模式 → 局部影响 → 上一级影响 → 最终影响
以电动制动助力系统为例，电机绕组绝缘老化后可能发生短路，导致电机不能输出规定扭矩，最终造成制动助力降低。
这里最容易混淆的是失效原因、失效模式和失效影响。三者并不是固定标签，而是取决于当前分析的焦点要素。
如果分析对象是电机：
绝缘材料老化可能是失效原因； 绕组短路可能是失效模式； 无法输出扭矩可能是失效影响。
如果分析对象上升到制动助力系统，电机绕组短路又可能成为系统功能失效的下一级原因。
因此，开展DFMEA前必须先确定分析范围和层级。否则，同一个问题可能在不同表格中被反复记录，也可能在系统与零件之间失去关联。
DFMEA适合识别以下风险：
功能缺失、功能降低或功能异常； 材料、尺寸、公差和接口设计不合理； 强度、散热、密封、绝缘或降额不足； 防错、诊断和失效保护设计不足； 设计变更引入的新风险。
在AIAG & VDA FMEA方法中，团队使用严重度、发生度和探测度评价风险，并通过行动优先级AP推动改进，而不是只根据RPN大小决定是否采取措施。
DFMEA的优势是覆盖面广，但它不擅长清楚表达多个事件之间的“与、或”关系，也不能仅凭S、O、D评分计算某个系统事故的发生概率。
所以，DFMEA适合做设计风险的全面扫描，却不能代替FTA。

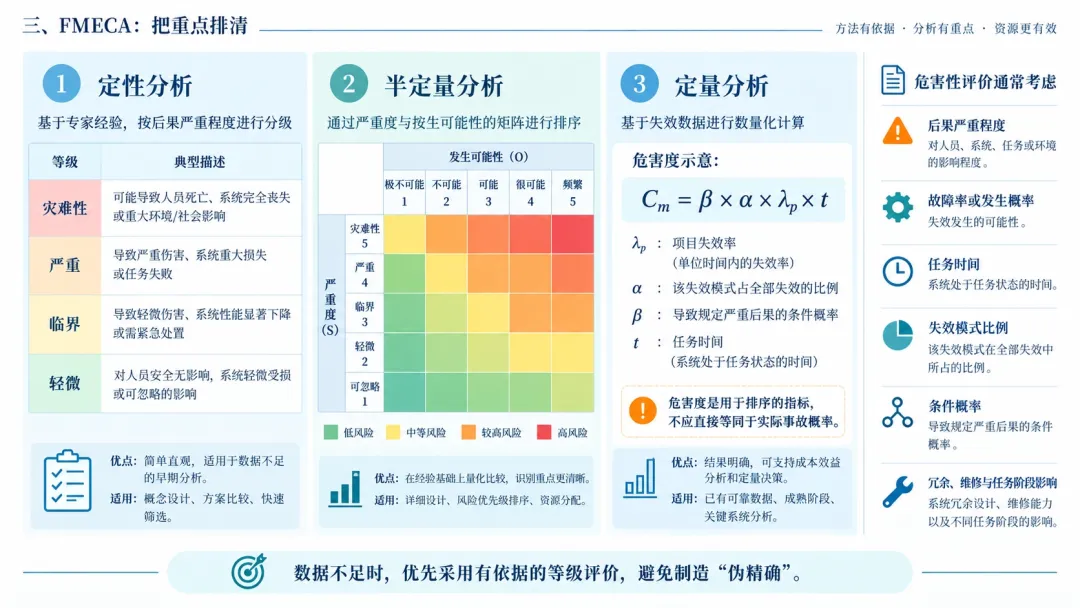

三、FMECA：把重点排清
FMECA中的“C”代表Criticality，即危害性或危害度分析。
它不是简单地在FMEA后面增加一列严重度，而是在已识别失效模式的基础上，进一步判断哪些失效最关键，有限的可靠性资源应该优先投入在哪里。
危害性评价通常考虑：
失效后果有多严重； 失效发生的概率或故障率有多高； 设备需要运行多长时间； 某失效模式占全部失效的比例； 该失效是否一定会造成规定的严重后果； 冗余、维修和任务阶段是否会改变风险。
FMECA可以采用三种方式：
定性分析：按灾难性、严重、临界、轻微等等级分类； 半定量分析：使用严重度和发生可能性组成危害度矩阵； 定量分析：引入故障率、任务时间和条件概率。
在经典任务型定量FMECA中，某失效模式的危害度可采用类似下式计算：
其中：
为焦点项目在规定条件下的失效率； 为该失效模式占全部失效的比例； 为该失效模式导致规定严重后果的条件概率； 为任务时间。
需要注意，这不是所有FMECA都必须使用的统一公式。它依赖失效率、任务时间和失效比例等基础数据，计算结果是危害度指标，不能直接当作实际事故概率。
如果数据来源不可靠，计算出再多小数位也没有意义。数据不足时，与其制造“伪精确”，不如采用有依据的等级评价，并明确判断依据和不确定性。
因此，FMECA更适合航空航天、医疗器械、能源装备、轨道交通等高可靠性或任务关键型产品，用于确定关键项目、冗余方案、验证强度和可靠性改进顺序。

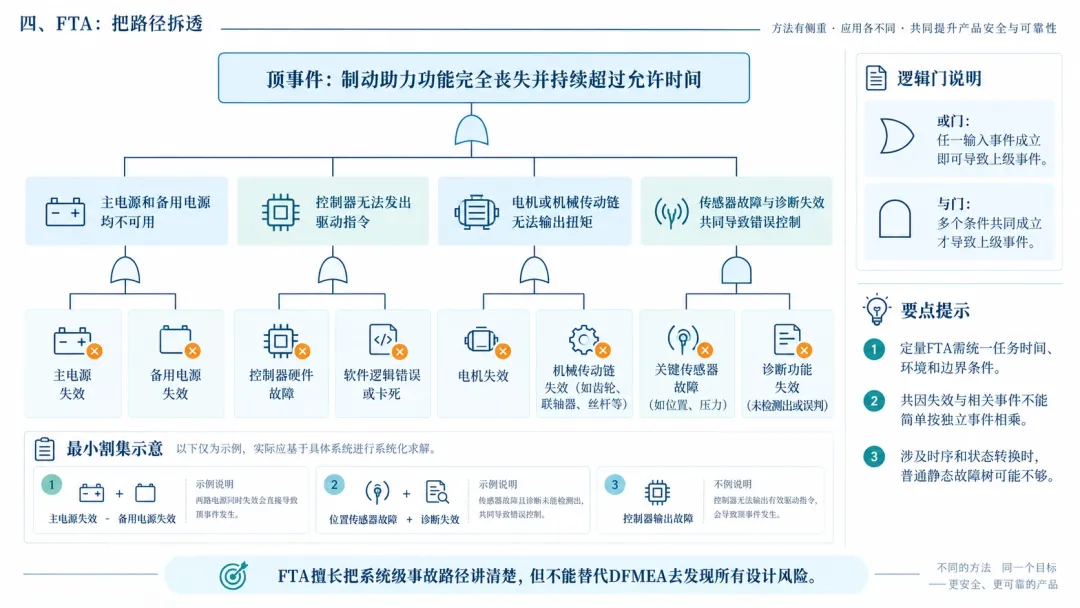

四、FTA：把路径拆透
FTA不从每个零件开始，而是先定义一个不可接受的顶事件，再逐层向下寻找导致它发生的事件和组合。
顶事件必须清楚具体。与其写“制动系统失效”，不如写成：车辆在规定运行条件下，制动助力功能完全丧失并持续超过允许时间。
接下来再分析可能的原因路径，例如：
主电源和备用电源均不可用； 控制器无法发出驱动指令； 电机或机械传动链无法输出扭矩； 传感器故障与诊断失效共同导致错误控制。
FTA主要使用两种逻辑门：
或门：任一输入事件成立，就足以导致上级事件； 与门：所有输入事件在规定分析条件下均成立，才导致上级事件。
与门表示逻辑条件共同成立，不等于事件必须在同一时刻发生。两个冗余通道即使先后失效，只要在同一任务阶段内都处于失效状态，也可能造成系统功能丧失。
如果风险与事件先后顺序、系统状态转换或维修过程有关，普通静态故障树可能不够，需要使用动态故障树、马尔可夫模型等方法补充分析。
FTA还可以识别最小割集，也就是能够导致顶事件发生的最小基本事件组合。通过最小割集，可以找出单点故障、冗余薄弱环节和风险贡献较大的失效路径。
进行定量FTA时，基础事件数据必须使用一致的任务时间、运行环境和边界条件。对于共因失效和相关事件，也不能简单假设相互独立后直接相乘。
FTA的优势是能够把系统级逻辑讲清楚，但它只围绕已经定义的顶事件展开，不能保证发现所有其他失效。因此，FTA同样不能代替DFMEA。

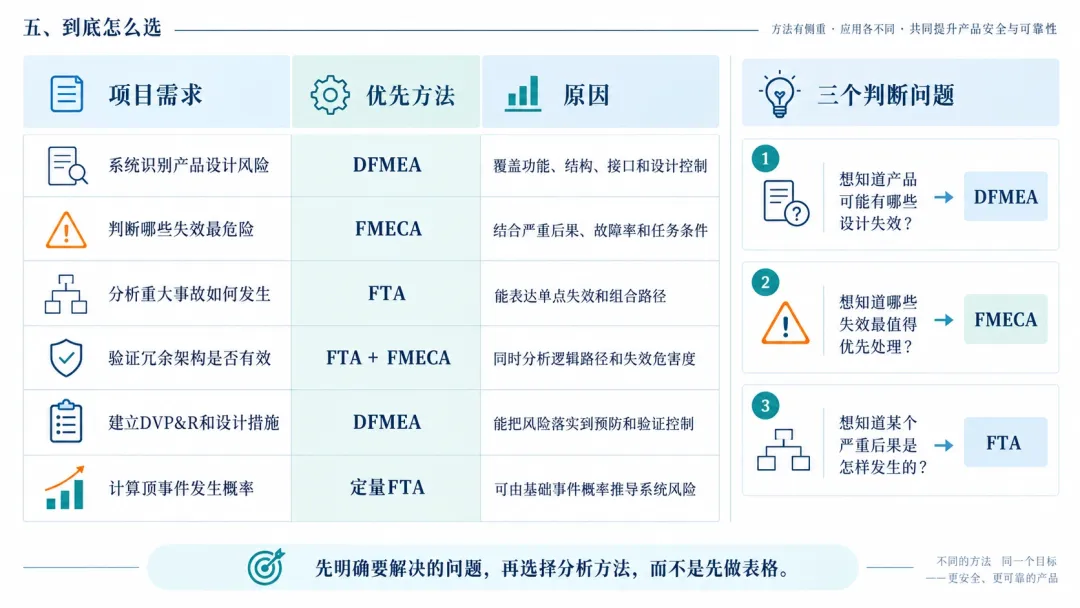

五、到底怎么选
选择方法时，不要先问“客户要求做哪张表”，而要先明确项目需要解决什么问题。
可以用三个问题快速判断：
想知道“产品可能有哪些设计失效”，优先做DFMEA； 想知道“哪些失效最值得优先处理”，优先做FMECA； 想知道“某个严重后果是怎样发生的”，优先做FTA。

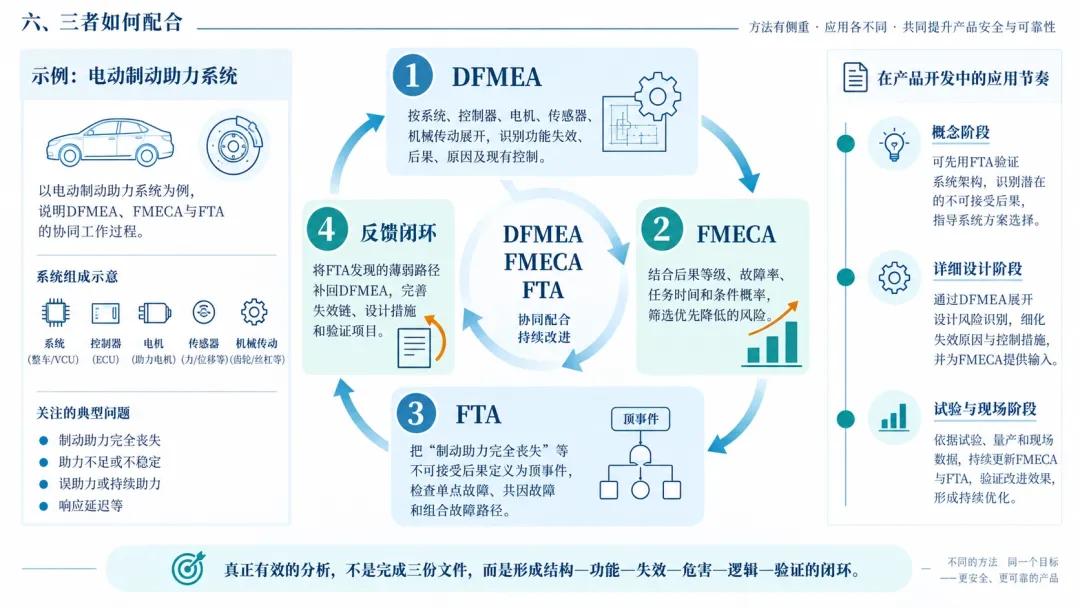

六、三者如何配合
复杂产品通常不能只选一种方法，更有效的做法是让三者相互补充。
仍以电动制动助力系统为例。
第一步，使用DFMEA按照系统、控制器、电机、传感器和机械传动结构展开，识别功能失效、后果、原因及现有控制。
第二步，对重要失效模式开展危害性分析，结合后果等级、故障率、任务时间和条件概率，筛选需要优先降低的风险。
第三步，将“制动助力完全丧失”等不可接受后果定义为FTA顶事件，检查哪些单点故障、共因故障或组合故障能够导致该事件。
第四步，把FTA发现的薄弱路径反馈到DFMEA。如果故障树中出现DFMEA没有覆盖的接口、原因或组合风险，就应补充失效链、设计措施和验证项目；DFMEA发现的高严重度影响，也可以转化为新的FTA顶事件。
这并不是固定的单向流程。概念阶段可以先用FTA验证系统架构，详细设计阶段再通过DFMEA展开风险，后续根据试验和现场数据反复更新。

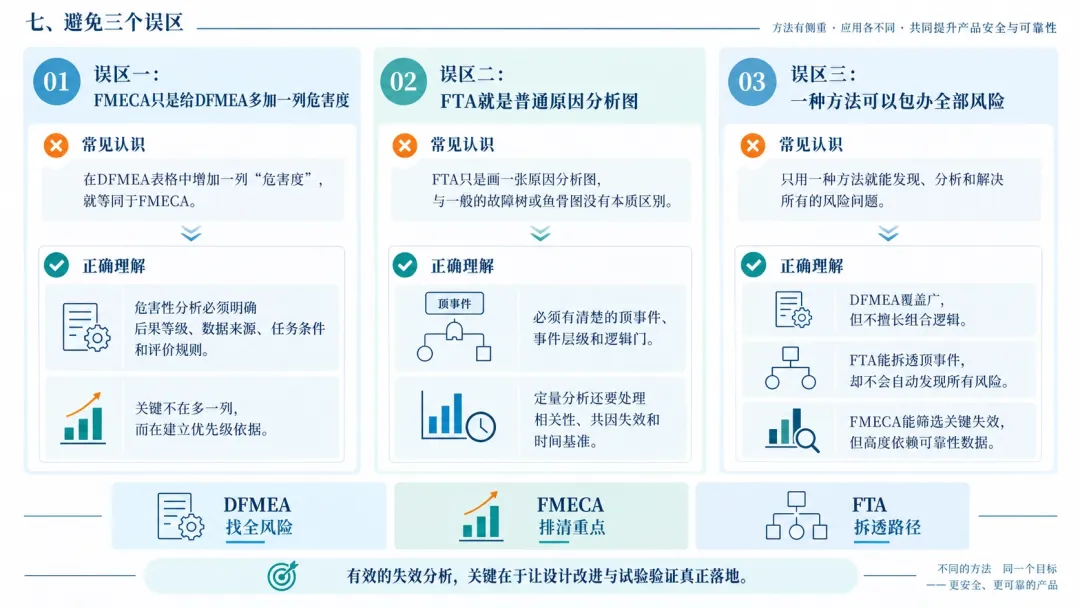

七、避免三个误区
第一，不能把FMECA理解为“DFMEA增加一列危害度”。真正的危害性分析必须明确后果等级、数据来源、任务条件和评价规则。
第二，不能把FTA画成普通原因分析图。故障树必须有清楚的顶事件、事件层级和逻辑门，定量分析还要处理相关性、共因失效和时间基准。
第三，不能用一种方法包办全部风险。
DFMEA覆盖广，但不擅长表达组合逻辑； FTA能够深入分析顶事件，却不会自动发现所有风险； FMECA能够筛选关键失效，但结果高度依赖可靠性数据。
真正有效的失效分析，不是完成三份文件，而是让产品结构、功能、失效模式、危害度、系统逻辑和验证措施形成闭环，并最终落实到设计改进和试验验证中。
