在液体硅胶（LSR）圈子里，气相二氧化硅经常被简化成一个词 —— 增稠。这话不算错，但太不完整。只盯着 “增稠” 选型，很容易踩坑：加多了流动性废掉，加少了强度不够，换个牌号结果固化不完全。

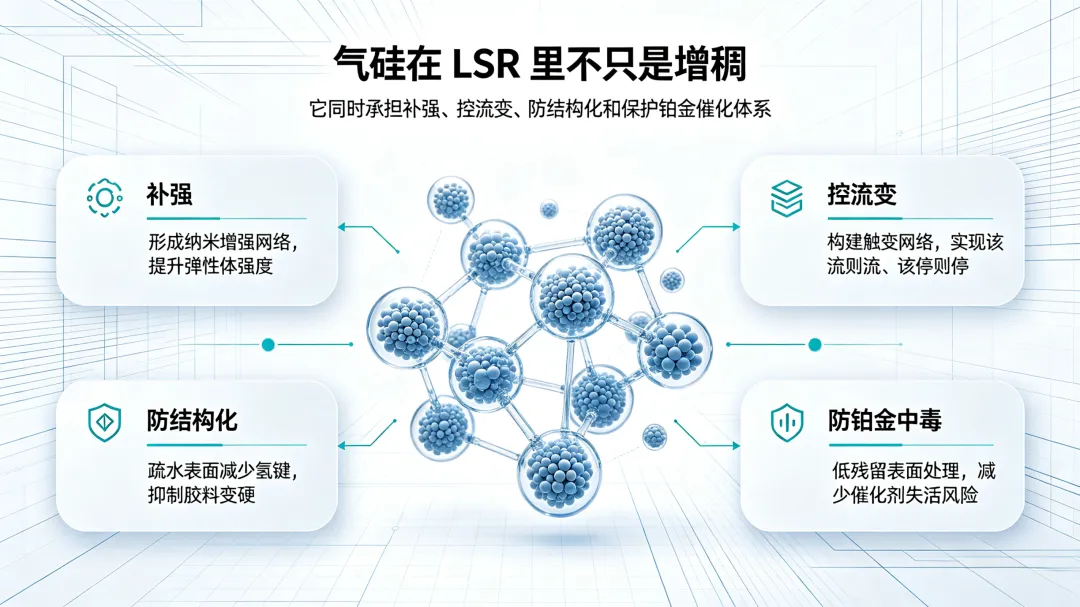

气硅在液体硅胶里干的是四件事：补强、控流变、防结构化、以及加成型体系里最要命的 —— 别让铂金催化剂中毒。把这四件事搞明白，选型才不会翻车。
一、气硅在液体硅胶里到底干什么
补强液体硅胶生胶本身强度极低，不加补强填料固化后一撕就烂。气硅粒径只有 5-20 纳米，表面处理后能和硅橡胶形成纳米级增强网络，把 “一撕就烂” 变成有实用强度的弹性体。补强效率看比表面积，通常要求 130 m²/g 以上。
控流变LSR 注射成型时是低粘度液体，要顺畅流进模具；注射完毕又得立刻定型，不能从缝隙溢料。这种 “该流时流、该停时停” 的特性，依靠气硅搭建的触变网络实现。不同表面处理、不同聚集结构的气硅，流变性能差距巨大 —— 同样 50 份填充量，经过优化的型号粘度可以只有普通型号的三分之一。
防结构化这正是疏水处理最核心的价值。亲水气硅表面密布硅羟基，密度超过 2.8 OH/nm²，1 克样品表面至少有 5.6×10²⁰个活性基团。这些基团会和硅油分子形成氢键，储存期间持续搭建三维网络，胶料越放越硬，直至无法使用。 实测对比：8 份亲水气硅体系，初始粘度就超 2000 Pa・s；换成 HMDS 疏水处理型号，同等添加量粘度不足 100 Pa・s，21 天粘度基本保持稳定，性能差异一目了然。
规避铂金催化剂中毒加成型液体硅胶依靠铂金催化完成固化。体系内一旦混入氮、磷、硫类杂质或重金属离子，铂金催化剂就会失活，造成整批物料固化不良。 气硅本身一般不是中毒源头，但表面处理剂残留与产品纯度是关键。DDS 处理产品如果表面反应不充分，残留物水解容易带入极性杂质；PDMS 处理产品表面被完整聚硅氧烷链包裹，对铂金体系兼容性更好。做加成型配方，PDMS 处理型是稳妥优选。
二、什么体系用什么气硅
✅ 加成型 LSR—— 必须疏水，优先 PDMS 处理这不是可选方案，是选型底线。亲水气硅的羟基会干扰铂金催化，固化失败带来的损失，远高于气硅采购差价。对标参考：赢创 R202、瓦克 H2000 级别。
✅ 缩合型 RTV-2——DDS 或 HMDS 处理均可缩合型采用有机锡、钛系催化剂，对填料表面极性敏感度更低。HMDS 处理型号防结构化表现优秀，成本优势突出。对标参考：赢创 R972、瓦克 H15 级别。
✅ 储存周期长的配方 —— 优先疏水实测亲水体系室温存放 21 天，粘度可从 100 Pa・s 飙升至 1710 Pa・s；低温储存仅能延缓，无法根治，且不是所有客户都具备冷库条件。储存周期大于一个月，不推荐亲水型。
✅ 透明 / 浅色制品 —— 选用疏水型号高填充下维持透光性，核心在于气硅分散均匀度，疏水处理可显著改善分散效果，减少雾度。
✅ 高填充场景 —— 挑选低增稠型号类似瓦克 H2000 这类产品，填充量突破 25% 依旧保留良好流动性与透明度。选型重点要看供应商流变实测数据，不能单对比表面积。

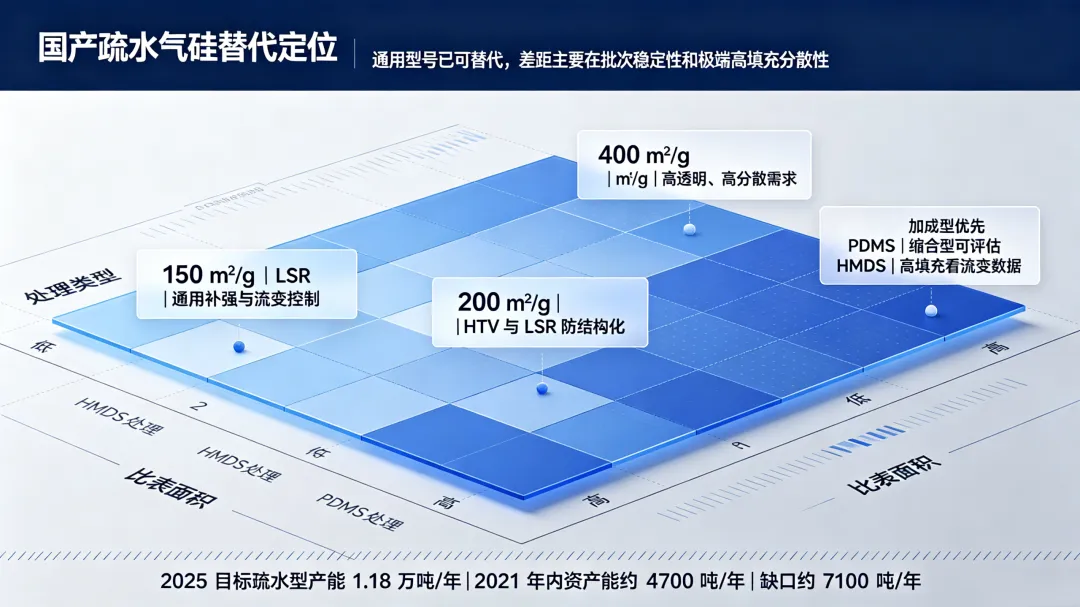

三、国产替代走到哪一步了
国内疏水气硅的产能缺口客观存在。“十四五” 规划目标 2025 年疏水型产能突破 1.18 万吨 / 年，2021 年内资企业产能仅 4700 吨 / 年，缺口至少 7100 吨 / 年，巨大缺口带来国产替代机会。
当前国产 HMDS 处理气硅已经形成完整产品矩阵：
- 150 m²/g 基材型号：主打 LSR 通用补强、流变调控
- 200 m²/g 基材型号：适配 HTV、LSR，重点解决胶料结构化问题
- 400 m²/g 基材型号：面向高透明、高分散需求场景
从技术层面，国产产品已经完成 “从无到有” 的跨越，通用牌号替换进口产品完全可行。现存差距集中在批次稳定性，以及极端高填充工况下的分散性能。
四、选型避坑指南
❌ 坑 1：加成型体系盲目选用 DDS 处理气硅 并非绝对不能用，但对供应商的残留管控能力要求极高，中小型硅胶工厂很难做到逐批次检测。一旦出现固化不良，整批原料报废，还会丢失客户信任。PDMS 处理型号的溢价，本质是铂金催化体系的 “安全保险”。
❌ 坑 2：长储存配方选用亲水气硅 结构化属于缓慢累积的问题，等肉眼发现胶料变硬，物料基本已经报废。先确认客户储存条件与存放周期，超过一个月直接推荐疏水型。

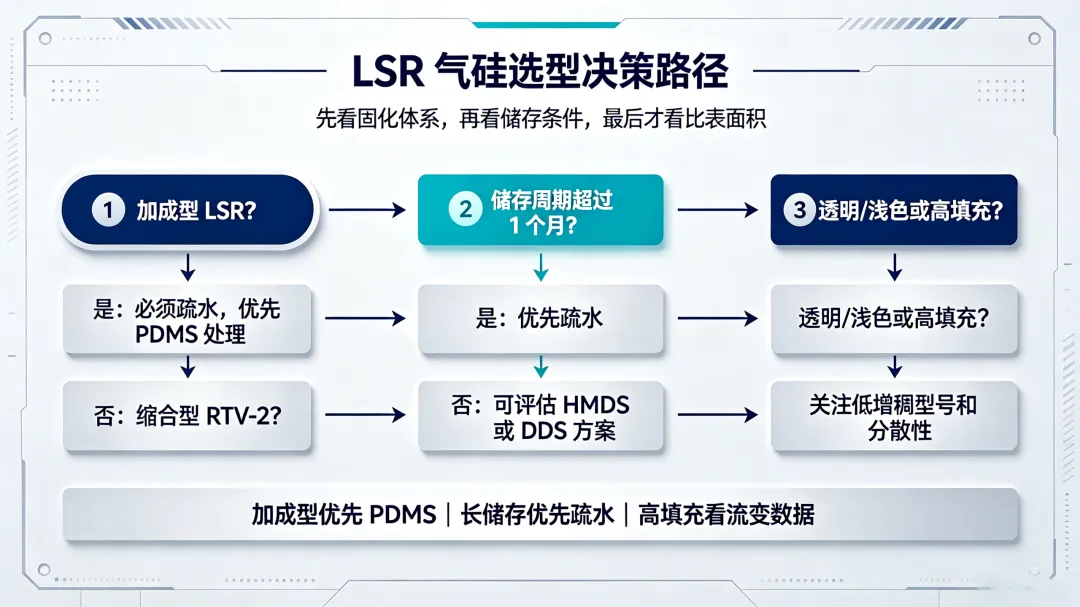

❌ 坑 3：只对比表面积，忽略表面处理类型 同样 200 m²/g 比表面积，HMDS 处理与 DDS 处理的产品，在流变、防结构化、催化剂兼容性上差异巨大。选型逻辑：先确定固化体系，再评估储存条件，最后看比表面积。
五、关于我们
我们长期深耕有机硅助剂供应链，疏水气相二氧化硅拥有成熟国产替代方案，覆盖 HMDS、PDMS 主流表面处理类型，可对标 R972、R202、H15、H2000 等进口主流牌号。
无论你开发加成型、缩合型硅胶，或是透明件、通用模压制品，我们可以结合你的固化体系、储存要求、分散工艺，协助完成选型对比与小试验证。 国产替代不等于简单更换品牌，核心是做实小试、守住批次稳定性。
欢迎索样测试，拿你的配方体系搭配我们样品做平行对比，用实测数据做判断。
一句话总结：液体硅胶用气硅，先看固化体系，再看储存条件，最后才看比表面积。加成型优先 PDMS，缩合型可选 HMDS 兼顾性价比。气硅选对是补强剂，选错就是生产事故源头
