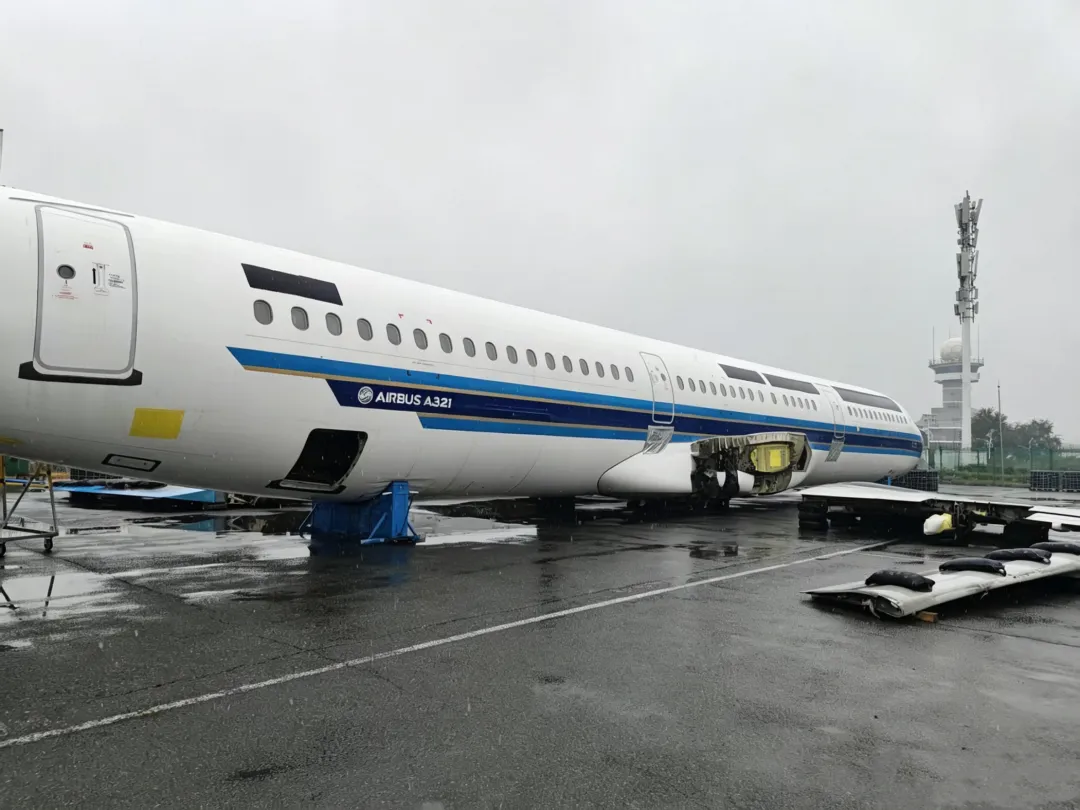

实训飞机教学灯光系统选型方案（静态退役真机专用）

核心前提：仅静态教学演示，不恢复飞机飞行航电功能，新增电路与飞机原生航电完全隔离，选型围绕教学需求、安全、维保、审计合规四个维度。

一、先明确教学目标，确定灯光类型

1）如果面向飞机机电维修专业（重点推荐）

需要还原真实飞机灯光逻辑：外部航行灯、防撞频闪灯、着陆灯、滑行灯；驾驶舱面板指示灯、告警灯、客舱阅读灯、应急照明灯。

• 优先：28V DC仿真灯光系统，灯珠/灯具外观和真机一致，控制逻辑仿真；

• 不建议直接复用飞机老旧原厂灯座与原生线束，容易绝缘老化短路。

2）如果是空乘/科普研学使用

侧重客舱氛围、应急撤离灯光、外部展示效果，对维修逻辑要求低。

• 优先：低压24V DC，LED模组，亮度柔和，故障率低，成本更低。

选型红线：不要采购可以接入飞机原有航电计算机的成套系统，避免适航风险。

二、供电方案选型（安全第一）

1. 推荐方案：独立外置直流电源（24V/28V）

新增一套独立供电柜，不和飞机原有航电总线共用。带总开关、漏电保护、分路熔断器、双点位急停（控制柜+驾驶舱）。

2. 不推荐：直接使用市电220V接入机舱内部；如必须用220V，只放在外部控制柜，机舱内全部转为低压直流。

3. 室外放置的实训飞机：电源箱防护等级≥IP65，防水防尘。

三、灯具、光源选型要点

1. 光源：优先高亮度LED，发热小、寿命长、能耗低；避免卤素灯（发热大，机舱易燃物多，火灾风险高）。

2. 外观：灯具外壳、灯座外形尽量匹配真机，满足教学识别；维修专业优先选用同型号真机灯具外壳，内部替换LED灯芯。

3. 防护等级

◦ 机舱内部：IP40以上；

◦ 机身外部（航行灯、频闪、着陆灯）：IP65，耐雨水、紫外线、防腐。

4. 频闪灯：选用仿真频闪效果，无需达到民航真实强光功率，满足教学观察即可。

四、控制方式选型

1. 基础教学款：物理开关面板（复刻驾驶舱真实按钮），独立控制每一路灯光，适合学生练习识别、检查灯光故障。

2. 进阶款：简易PLC控制，可设置故障模拟（断路、灯光不亮），适合机电维修实训，可人为设置故障供学生排故。

3. 科普展示款：带一键演示模式，自动循环点亮全机灯光，用于展馆研学。

注意：控制主机必须放在机舱外部电控箱，不要放置在燃油舱、起落架舱等密闭易燃区域。

五、线缆与辅材选型

1. 线缆：阻燃耐油航空线束，室外机型增加抗紫外线护套；新旧线路分开线槽，分色标识。

2. 接头：航空插头，拒绝胶布缠绕；室外接头带防水密封。

3. 接地配件：配套接地铜排，整机保护接地，满足漏电防护。

六、供应商与验收、合规选型要点（审计重点）

1. 优先选做航空教具的厂商，不要普通亮化工程商（不懂飞机结构、适航风险）；要求提供电气原理图、竣工图纸、检测报告。

2. 合同明确：本系统仅静态教学展示，不具备飞行功能，不接入飞机原有航电系统。

3. 质保要求：整机质保≥2年，LED光源质保≥3年；提供每年巡检维保服务。

4. 验收必测项目：绝缘电阻测试、漏电保护测试、接地电阻测试、通电老化测试，全部留存检测记录。

七、预算档次参考

• 简易基础款（仅客舱+驾驶舱面板灯）：适合机头教具

• 标准教学款（含外部航行灯、防撞灯+故障模拟）：整机实训飞机主流选择

• 高端实训款：PLC故障模拟、多模式切换，适合升本、教学评估高标准院校

八、快速选型判断清单

✅ 供电独立，不和飞机原生航电混接

✅ 低压直流为主，减少机舱内220V线路

✅ LED光源，低发热，阻燃线材

✅ 带分路保护+双位置急停

✅ 配套完整竣工图纸、检测资料

✅ 合同写明静态教学用途，规避适航审计风险
